[서울 종로] OO역 역사 및 개착터널 정밀안전점검 수행 기록

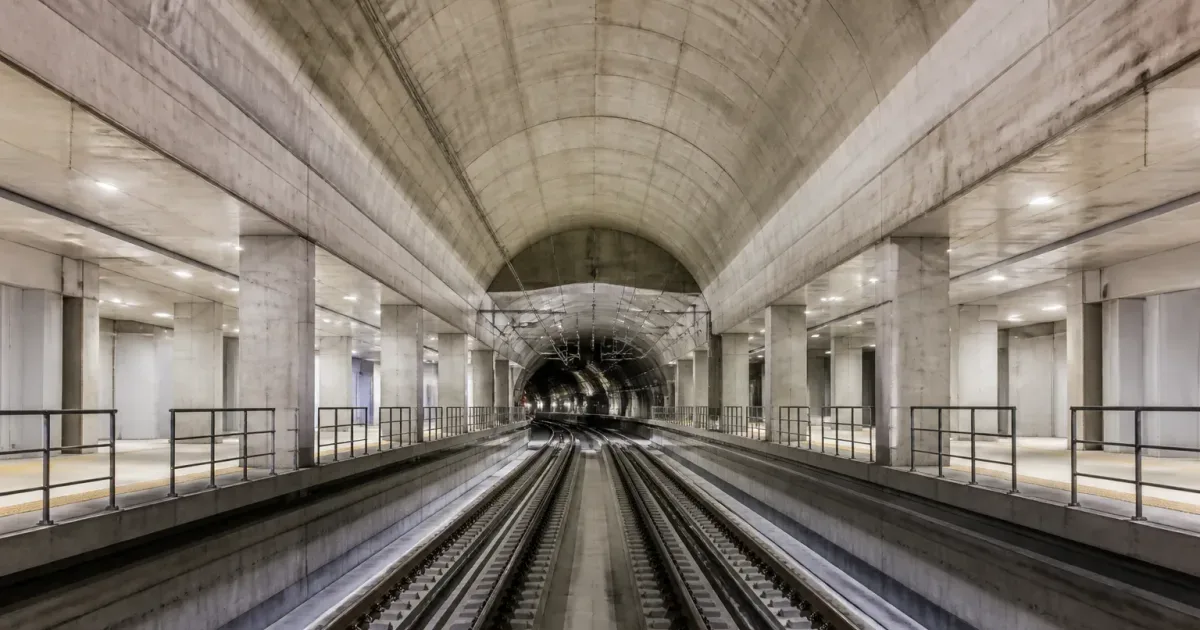

도심지 지하를 관통하는 지하철 역사와 개착터널은 인접 부지에서 터파기 공사가 시작되면 지반 변위나 지하수위 변동에 따른 직접적인 영향을 받기 쉽습니다. 대규모 굴착 공사로 인한 지중 응력 변화는 기존 철근콘크리트 구조체에 균열과 누수 같은 구조적 손상을 일으킬 수 있는데요. 홈체크 토목안전진단 사업부는 최근 서울 종로의 지하철 역사 및 개착터널을 대상으로 공사 착공 전 상태를 면밀히 기록하는 사전 정밀안전점검 용역을 수행했습니다. 공사 전 구조물의 기초 체력을 파악해 분쟁을 예방하고 공공 안전을 확보하는 기술 점검 절차를 기록으로 남깁니다.

지하철 역사와 개착터널은 시설물안전법상 몇 종 시설물로 분류되나요?

철도 및 도시철도 터널과 지하 역사는 시설물의 안전 및 유지관리에 관한 특별법에 따라 1종 또는 2종 시설물로 지정되어 관리됩니다.

고속철도 터널이나 도시철도 본선 터널은 공중의 이용 빈도가 높고 사고 발생 시 대규모 피해로 이어질 수 있어 대부분 1종시설물로 엄격하게 관리됩니다. 반면 일반 지하 역사나 연장 규모에 따라 2종시설물로 구분되기도 하는데요. 지하 구조물은 상부 토압과 측면 수압을 상시 지지하므로 지상 건축물보다 훨씬 높은 구조적 안정성이 요구됩니다.

종별 구분에 따라 정기안전점검과 정밀안전점검, 정밀안전진단의 법적 주기와 과업 범위가 달라집니다. 시설물 관리주체는 소관 구조물의 법적 종별을 정확히 파악해 유지관리 계획을 수립해야 안전관리 사각지대를 방지할 수 있지요.

인접 굴착 공사 전 사전 안전점검은 어떤 법령과 기준을 따르나요?

지하안전관리에 관한 특별법과 시설물안전법 기준을 준용하여 굴착 영향선 내에 위치한 구조물의 초기 상태를 꼼꼼히 조사합니다.

도심지에서 일정 규모 이상의 지하 굴착을 수반하는 건축이나 토목 공사를 추진할 때는 지하안전평가 대상 여부를 확인해야 합니다. 인접한 철도시설물이나 도로 하부 구조물이 공사 영향권 내에 들어가면 착공 전 현황 파악이 필수적인데요. 구조물에 이미 존재하는 균열, 백태(콘크리트 내부 석회 성분이 침출되어 하얗게 굳는 현상), 박리, 누수 흔적을 사전에 공학적으로 기록해 두는 작업입니다.

이러한 사전 조사는 국토안전관리원의 시설물 안전점검 세부지침에 맞춰 객관적인 지표로 수행됩니다. 공사 중 지반 침하나 진동으로 인해 추가 결함이 발생했을 때 책임 소재를 객관적으로 가려내는 명확한 판단 기준이 됩니다.

지하 토목 구조물의 정기적인 점검 주기와 점검 종류는 어떻게 규정되어 있나요?

1종 및 2종 시설물은 반기별 1회 이상 정기안전점검을 받고 안전등급에 따라 1년에서 3년 주기로 정밀안전점검을 실시해야 합니다.

정기안전점검은 육안 조사를 위주로 시설물의 기능적 결함이나 거동 변화를 상시 확인하는 절차입니다. 점검 결과 중대 결함이 의심되거나 준공 후 일정 연수가 지나면 측정 장비를 동원하는 정밀안전점검을 진행하는데요. 1종시설물은 이에 더해 4년에서 6년 주기로 수치해석과 내하력 평가를 포함하는 정밀안전진단까지 거쳐야 합니다.

구조물의 상태평가 등급이 낮아지면 법정 점검 주기도 그만큼 단축됩니다. 따라서 평소 정기적인 보수보강을 통해 양호한 상태를 유지하는 것이 장기적인 유지관리 예산을 절감하는 가장 현명한 방법입니다.

지하 구조물 현장 외관조사와 비파괴 측정은 어떤 절차로 진행되나요?

국토안전관리원 세부지침에 따라 3단계로 나누어 외관망도 작성과 비파괴 물성 시험 및 결함 분석을 순서대로 진행합니다.

현장 조사는 기존 준공도면과 이전 점검 이력을 검토하는 사전 준비에서 출발합니다. 이후 터널 내부와 역사 각 층을 이동하며 벽체와 슬래브의 결함을 실측하고 도면 위에 결함의 종류와 폭, 길이를 표시하는 외관조사망도를 작성하는데요. 현장 조사의 핵심 순서는 다음과 같이 진행됩니다.

1. 육안 및 광학 장비를 활용한 균열, 누수, 박락(콘크리트 표면이 떨어져 나가는 현상), 백태 등 외관 결함 실측
2. 콘크리트 강도와 내구성을 파악하기 위한 반발경도, 탄산화 깊이, 철근 피복두께 비파괴 시험
3. 구조물 구간별 손상 물량 집계 및 상태평가 기준에 따른 결함 분석

지하 공간은 조도가 낮고 통행 제한 시간이 정해져 있는 경우가 많아 숙련된 기술자의 정밀한 현장 운용 능력이 요구됩니다.

구조물의 내구성 및 계속 사용 안전성은 어떤 지표로 판단하나요?

콘크리트 반발경도 추정 압축강도와 100년 이상을 기준으로 평가하는 탄산화 잔여 깊이로 내구성 저하 여부를 판정합니다.

콘크리트 구조체는 시간이 지나면서 공기 중의 이산화탄소와 반응해 알칼리성을 잃어버리는 탄산화 현상을 겪게 됩니다. 탄산화 깊이가 철근 표면까지 도달하면 내부 철근이 녹슬면서 부피가 팽창하고, 이는 구조물의 균열과 탈락으로 이어지는데요. 따라서 철근 피복두께와 탄산화 깊이를 대조해 철근까지 남은 잔여 깊이를 측정하는 것이 내구성 평가의 핵심입니다.

슈미트 해머로 측정한 반발경도 압축강도 값이 설계기준강도를 상회하는지도 중요한 계속 사용 판단 지표입니다. 여기에 구조물 전반의 외관 결함지수를 종합 산정해 최종적인 안전성을 판정하게 됩니다.

개착터널 및 역사 정밀안전점검 용역의 통상적인 소요 기간은 며칠인가요?

조사 대상 연장과 부대시설 규모에 따라 차이가 있지만 보통 30일에서 60일 안팎의 용역 기간이 소요됩니다.

현장 조사는 열차 운행이 종료된 야간이나 통행량이 적은 시간대를 활용해 수일간 집중적으로 실시됩니다. 그러나 수집된 현장 외관조사망도를 전산화하고, 비파괴 시험 데이터를 보정하며, 수량 산출과 결함지수 계산을 수행하는 내업에 상당한 시간이 필요합니다.

인접 굴착 공사 일정에 맞추어 사전점검을 마쳐야 한다면, 착공 최소 1개월 전에는 안전진단 전문기관을 선정하고 과업에 착수하는 일정 관리가 바람직합니다.

수행 기록: 개착터널 BOX 구간 5개 스팬 외관조사망도 작성 및 결함 분석

경기 및 서울 도심지 내 지하철 역사와 개착터널 100m 구간을 대상으로, 약 한 달에 걸쳐 정밀안전점검을 수행했습니다. 발주처와 현장 이름, 세부 조사 결과는 계약상 밝히지 않습니다. 이번 과업은 인접한 부지에서 진행되는 신축 굴착 공사에 앞서 지하 구조물의 초기 안전 상태를 정밀하게 파악하기 위해 추진되었습니다.

점검팀은 착수 직후 기존 준공도면과 배근도를 검토하며 조사 범위를 확정했습니다. 개착터널 BOX 구간 총 연장 100m를 20m씩 5개 스팬(경간)으로 나누고, 롤러미터와 균열게이지를 동원해 상부 슬래브와 측벽을 전수 조사했습니다. 스팬별로 균열 폭과 길이, 면적을 실측하여 외관조사망도에 기록했습니다.

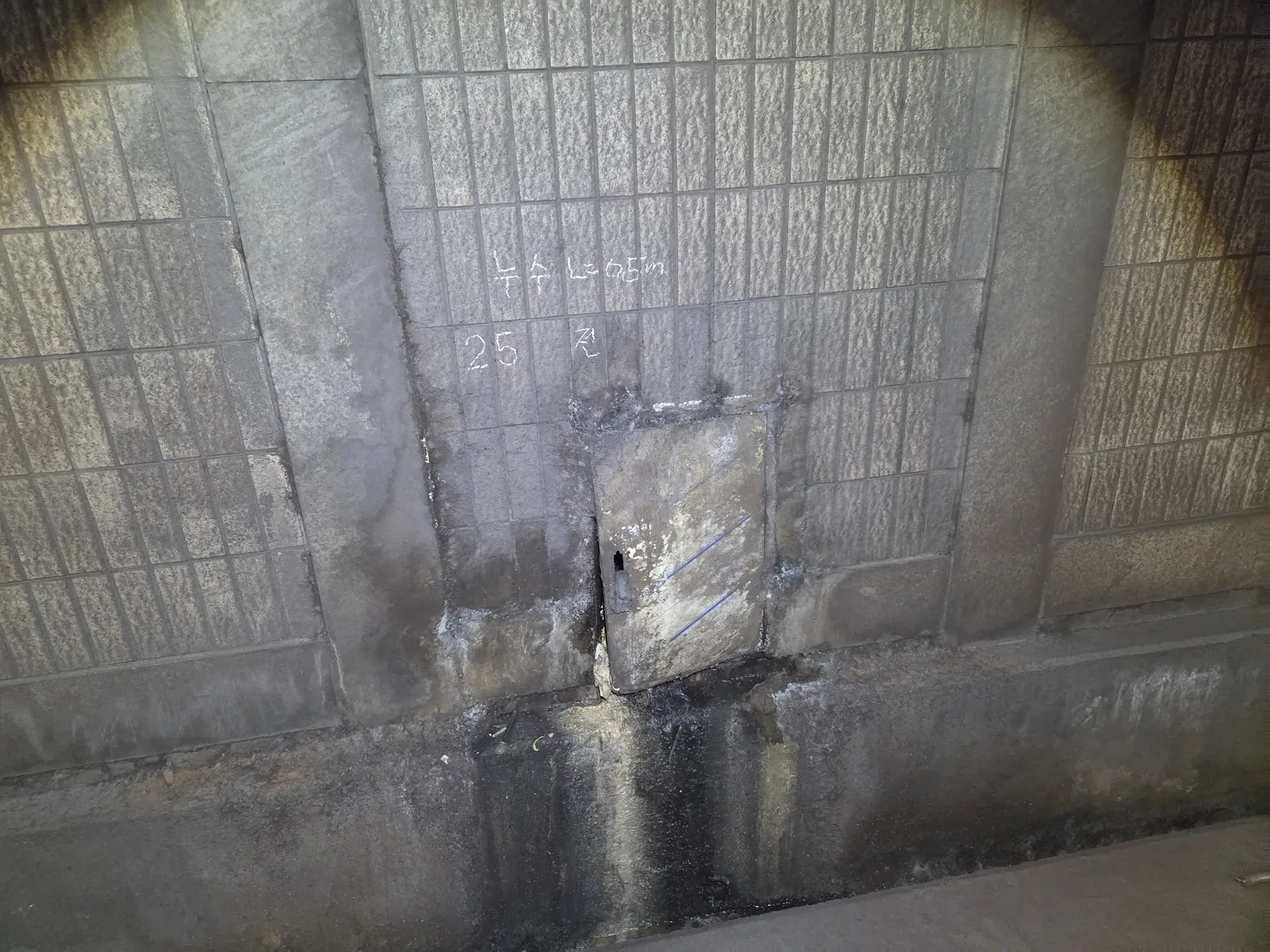

1구간에서는 상부슬래브에서 폭 0.2~0.3mm 수준의 균열 4개소와 백태, 재료분리, 벽체 철근노출이 확인되었습니다. 2구간에서는 슬래브 재료분리와 3㎡ 미만의 망상균열(그물망 형태로 불규칙하게 얽힌 미세균열)을 기록했습니다. 4구간과 5구간에서도 국소적인 벽체 파손과 철근노출, 박락 현상을 식별해 상세 위치와 물량을 도면화했습니다.

역사 시설물은 지하 1층부터 지하 4층까지 대합실, 환기실, 계단실을 층별로 나누어 점검했습니다. 지하 2층과 3층의 일부 환기실 내부에서 습기 침투로 인한 백태와 누수 흔적, 마감재 균열을 확인하고 향후 변위 발생 여부를 모니터링할 수 있도록 기준점을 설정했습니다.

수행 기록: 콘크리트 반발경도·탄산화·철근탐사 비파괴 시험과 보고서 납품

외관 조사를 마친 뒤 주요 부재의 물리적 내구성을 확인하기 위해 대표 위치를 선정해 비파괴 시험을 실시했습니다. 개착터널 승강장 벽체와 지하 환기실 벽체를 표본으로 삼아 비파괴 장비를 투입했습니다.

슈미트 해머를 이용한 콘크리트 반발경도 시험을 실시해 반발도를 측정하고 타격 각도와 콘크리트 재령을 보정하여 압축강도를 추정했습니다. 측정 결과 추정 압축강도는 약 29 MPa 수준으로 양호한 내력을 보였습니다. 이어 드릴로 천공한 부위에 페놀프탈레인 용액을 분무해 탄산화 깊이를 측정했습니다. 평균 탄산화 깊이는 약 8~12mm 수준이었으며, 전자기식 철근탐사기로 확인한 철근 피복두께 51~85mm와 비교했을 때 충분한 탄산화 잔여깊이가 확보되어 철근 부식 우려가 낮음을 확인했습니다.

현장 측정값과 외관 결함 물량을 종합하여 국토안전관리원 세부지침의 상태평가 기준에 따라 결함지수를 산정했습니다. 개착터널 5개 스팬과 역사 부대시설에 대한 종합 손상 상태를 분석하고, 구조물의 내구성 증진을 위한 균열 보수 및 단면 복구 방안을 제시한 최종 안전점검 보고서를 납품하며 용역을 완료했습니다.

인접 굴착 공사를 앞둔 시설물 관리 담당자는 착공 전 공사 영향권 내 구조체 도면과 이전 점검 이력을 미리 확보해 두어야 현장 조사를 막힘없이 진행할 수 있습니다.

지하 토목 시설물 정밀안전점검 실무자가 자주 묻는 질문

지하 굴착 공사 인접 시설물 점검은 어떤 범위까지 진행해야 하나요?

통상 굴착 깊이의 2배에서 3배에 해당하는 배면 영향선 내에 위치한 지하 구조물과 지중 매설물을 점검 범위로 설정합니다. 지반 조건과 흙막이 가시설 공법에 따라 영향 범위가 달라지므로 구조 및 지반 전문가의 검토를 거쳐 조사 대상을 확정하는 것이 안전합니다.

외관조사망도는 왜 모든 벽면을 일대일로 작성해야 하나요?

공사 중이나 완료 후 발생하는 균열이 기존에 있던 것인지 굴착 충격으로 새로 발생한 것인지를 객관적으로 입증하는 유일한 근거가 되기 때문입니다. 사진 대장과 함께 도면 상의 정확한 결함 위치와 크기가 기록되어 있어야 추후 분쟁 발생 시 공학적 판단을 내릴 수 있습니다.

비파괴 시험 위치는 어떻게 선정하나요?

구조적으로 하중을 크게 받는 주요 내력벽체와 기둥, 그리고 인접 공사 현장과 가장 가까운 경계면 벽체를 대표 표본으로 선정합니다. 마감재가 없는 콘크리트 구조체 표면을 고르게 연마한 후 측정을 진행합니다.

균열이나 철근노출이 발견되면 즉시 보수공사를 해야 하나요?

구조 안전성에 즉각적인 위험을 주는 결함이 아니라면 공사 진행 중의 지반 거동과 진동 영향을 모니터링한 후, 본 공사가 완료되는 시점에 맞추어 일괄 단면 복구 및 에폭시 수지 주입 보수를 진행하는 편이 실무상 효율적입니다.

토목 구조물의 안전점검은 잠재된 위험을 제때 찾아내 시민의 안전을 지키고 공공 자산의 가치를 지키는 기술 작업입니다. 지하 구조물부터 교량과 옹벽에 이르기까지 정밀한 현장 점검과 기술적 검토가 필요한 관리주체께서는 홈체크 상담 신청 페이지를 통해 관련 기술 지원을 받아보실 수 있습니다. 전문 기술팀이 현장 조건에 맞는 실효성 있는 점검 계획을 제시해 드립니다.
