정밀안전진단
물리적 재료적 결함 조사와 구조적 안전성 및 원인 분석
정밀안전진단은 시설물에 중대한 사고나 재건축과 같은 큰 의사결정이 필요할 때
수행하는 진단으로서 정밀조사와 구조해석으로 결함 원인과 보수 및 보강 방안 제시합니다.
「시설물안전법」 제12조에 따라 실시되며 시설물의 물리적 결함과 기능적 성능 저하를 공학적으로 분석합니다. 구조 해석을 통해 시설물의 잠재적 붕괴 위험이나 위험 사항들을 예측합니다.
시설물 정밀안전진단 필요성
구조적 한계 상태를 공학적으로 규명하고 데이터 기반의 보수 대책을 수립하기 위해 필요합니다.
| 구분 | 목적 | 내용 |
|---|---|---|
| 구조 성능 검증 | 하중 재하 능력 판정 | 설계 도서와 비교하여 현재 건축물 한계 하중 증명 |
| 재난 대응 | 잠재적 위험 요인 제거 | 구조적 피로도와 지반 안정성을 분석 |
| 법규 준수 | 1종 시설물 필수 | 과태료를 방지하고 사고 발생 시 면책 근거 확보 |
정밀안전진단 등급 판정 및 결과
정밀안전진단 결과는 건축물이 현재 조건에서 계속 사용 가능한지 또는
보수 및 보강이나 사용 제한이 필요한지를 판단하는 법적, 공학적 기준이 됩니다.
구조 안전성, 사용성 그리고 내구성 평가 결과를 더해 A(우수)부터 E(불량)까지 등급을 부여합니다.
D등급 이하 판정 시 보수 및 보강 조치 계획을 수립하여 승인받아야 합니다.
진단 등급에 따라 차기 정밀안전진단 주기와 중점 관리 항목이 결정됩니다.

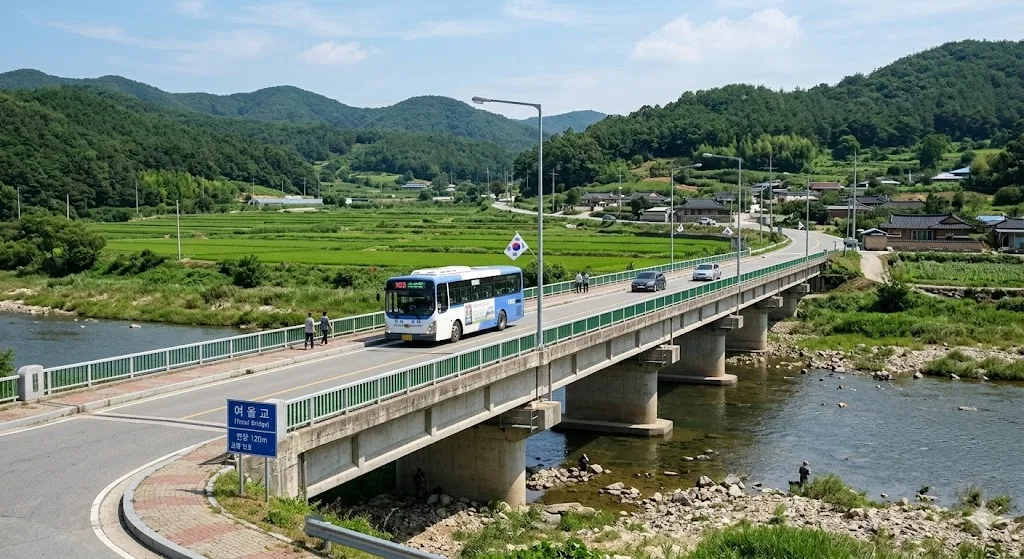

1종시설물 및 2종시설물 정밀안전진단 대상 범위
시설물의 규모와 중요도에 따라 1종과 2종으로 구분되며
특히 1종시설물은 준공 후 일정 기간이 경과하면 정기적인 정밀안전진단이 법적 의무입니다.

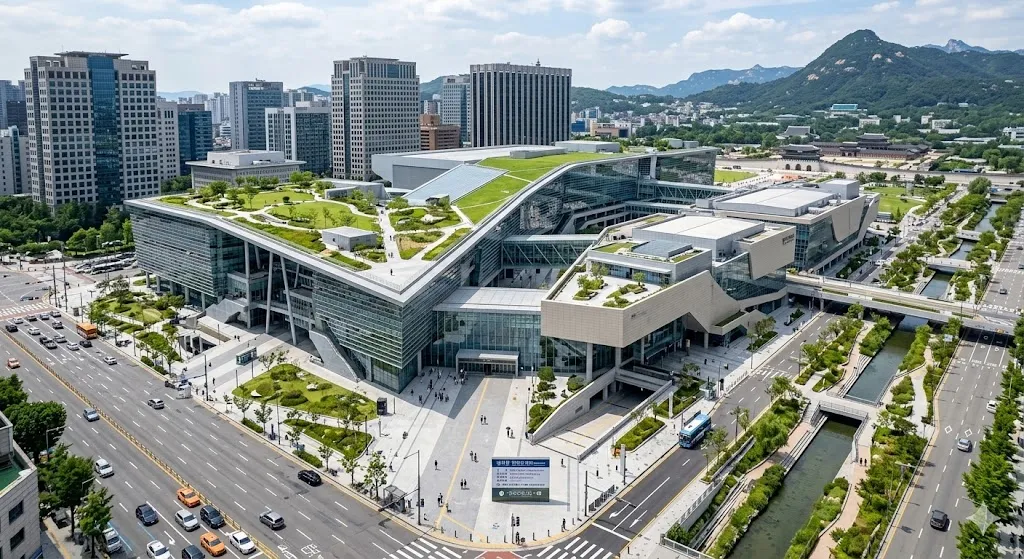

고속철도 교량 및 터널, 댐 등 사회적 파급력이 큰 대형 시설물
(원칙적으로 정밀안전점검 대상이나, 상태 악화 시 진단 실시)

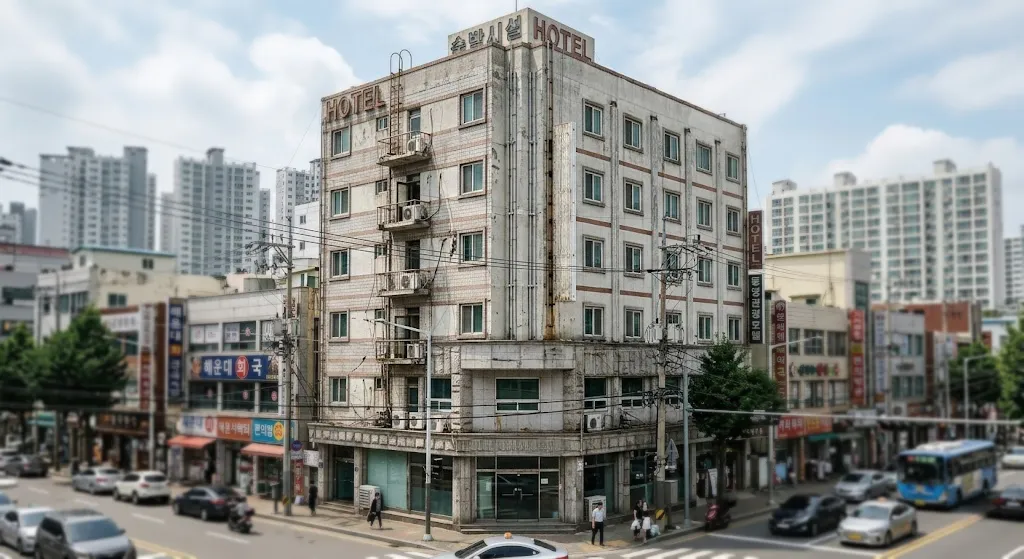

제3종시설물 정밀안전진단 실시 기준
제3종시설물은 상위 등급 시설물에 해당하지 않는 소규모 시설물 중
안전관리가 필요한 대상이며 시설물 붕괴우려나 큰 사고가 발생했을 때 긴급 정밀안전진단을 시행합니다.

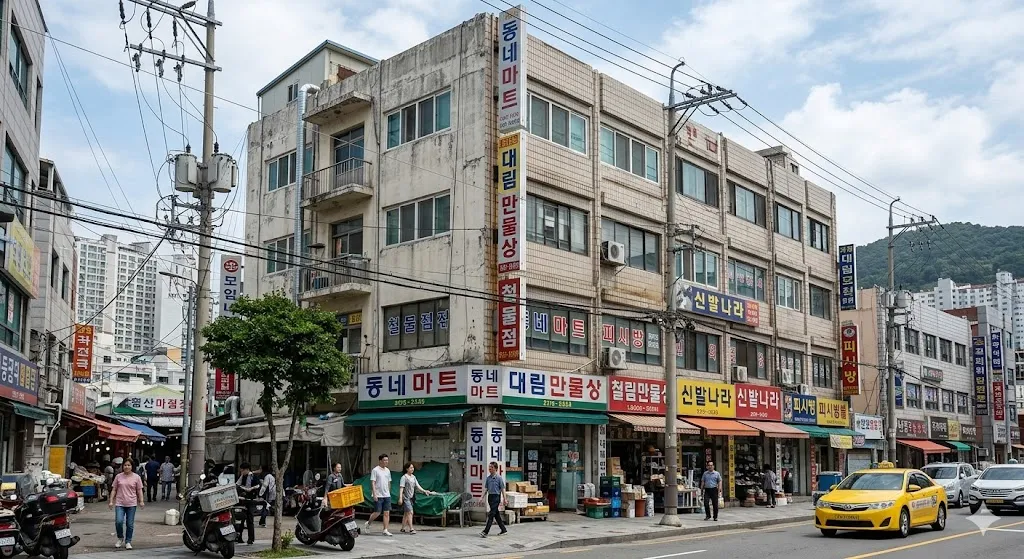

15년이 경과된 소규모 다중이용시설 및 노후 건축물
전문가가 구조적 결함의 원인 파악 및 내하력 검토를 위해 권고한 경우
정밀안전진단 등급 및 주기
제1종시설물은 준공 후 10년이 경과한 때부터 1년 이내에 최초 정밀안전진단을 실시해야 하며
이후에는 직전 진단 등급에 따라 주기적으로 시행합니다.
| 정밀안전진단대상 | A 등급 | B/C 등급 | D/E 등급 |
|---|---|---|---|
| 정밀안전진단 주기 | 6년에 1회 이상 | 5년에 1회 이상 | 4년에 1회 이상 |
구조 해석 모델링을 통해 현재 건축물이 안전하게 견딜 수 있는 최대 하중과 구조적 취약성을 수치로 분석합니다.
부재별 응력 해석, 하중 재하 능력 판정, 구조적 안전율 검토
콘크리트 코어를 채취해 실제 압축 강도를 직접 측정함으로써 구조체의 잔존 성능과 안전 여유를 객관적으로 확인합니다.
콘크리트 강도, 철근 부식도, 재료 성능
중성화 진행 정도와 염화물 함량을 분석하여 철근 부식 가능 시점과 구조물의 사용 가능 수명을 예측합니다.
중성화 깊이, 염분 함량, 내구수명
지반과 기초의 변위를 계측해 균열이 노후화인지 침하로 인한 구조 문제인지를 공학적으로 판단합니다.
변위 계측, 기초 안정성, 침하 진행성

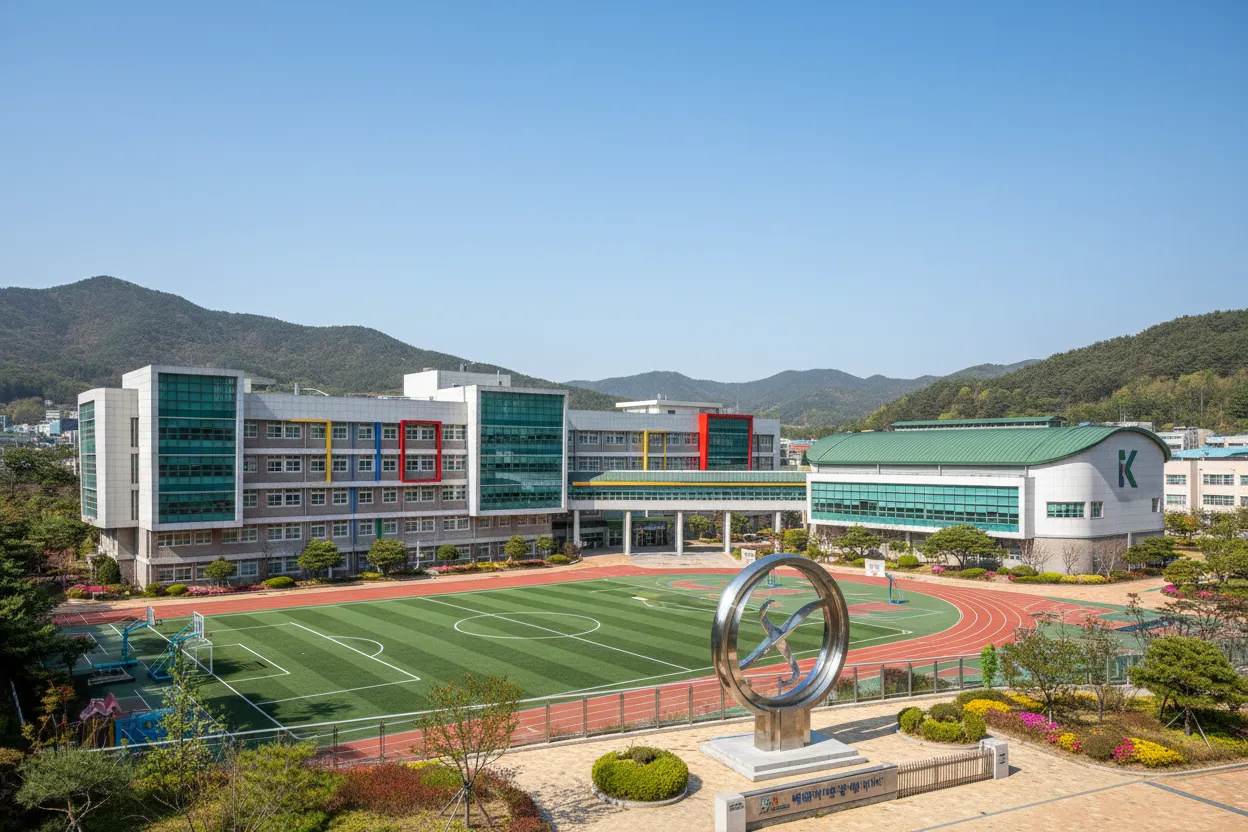

노후 교사동의 슬래브 내하력을 정밀 계산하여 다수 학생 수용 시의 구조 안전성을 확정하고 건축물의 잔존 내구수명을 판정합니다.
슬래브 탄성 계수 측정, 내하력 산정 시뮬레이션, 콘크리트 중성화 정밀 분석

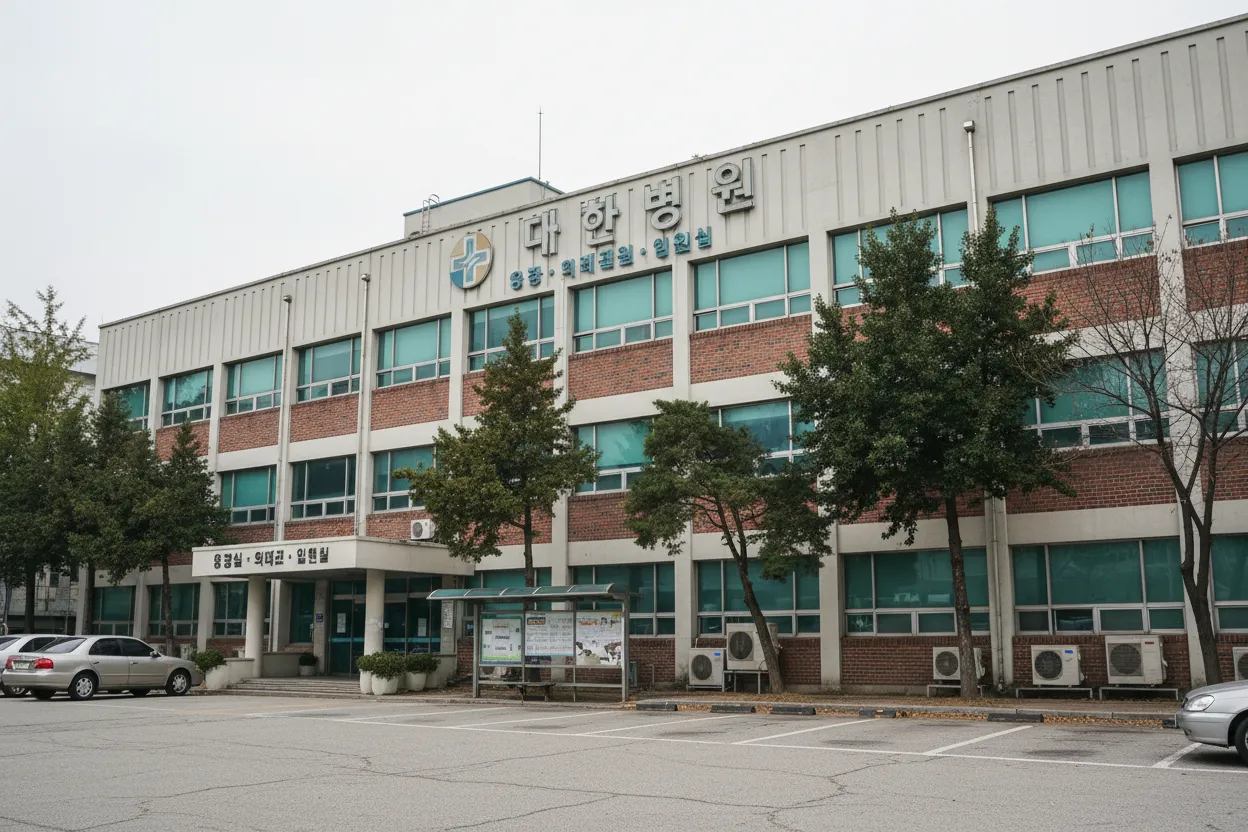

특수 의료 장비 하중에 따른 바닥 구조체의 피로도를 분석하고 장비 가동 시 발생하는 진동이 구조물 전체에 미치는 영향을 판정합니다.
동적 하중 시뮬레이션, 바닥 구조체 감쇠비 측정, 고중량 장비 구간 응력 해석
고층부 외벽 시스템의 풍하중 저항 성능과 장기 사용에 따른 골조의 잔존 강도를 정밀 측정하여 대규모 리모델링 가능 여부를 검증합니다.
외벽 앵커 인장 강도 시험, 골조 잔존 내력 측정, 풍압 모델링 분석

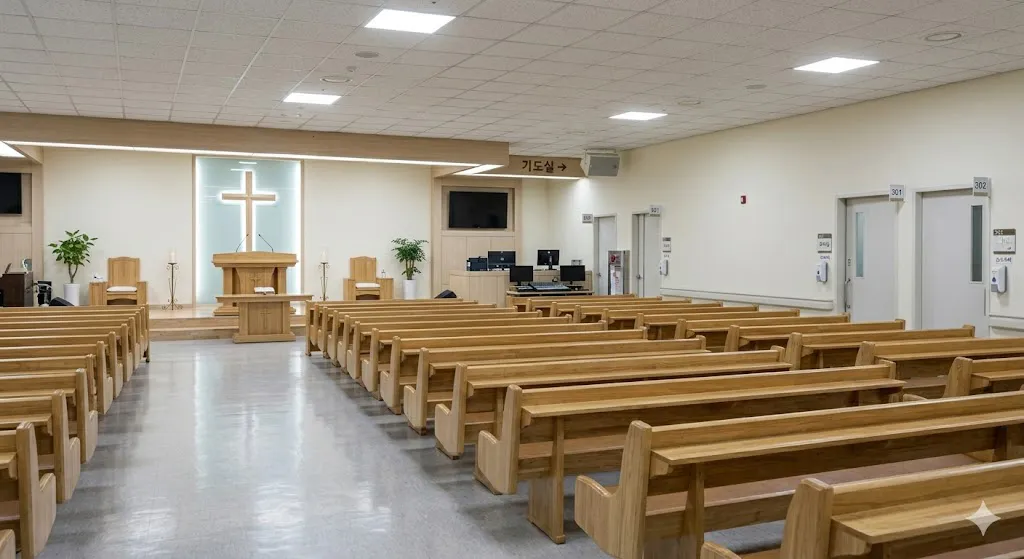

기둥 없는 대공간 지붕 구조의 하중 분산 메커니즘을 해석하여 적설 하중이나 강풍 발생 시의 붕괴 위험성을 차단합니다.
지붕 트러스 비선형 해석, 대공간 기둥 축하중 계산, 장스팬 부재 처짐량 계측

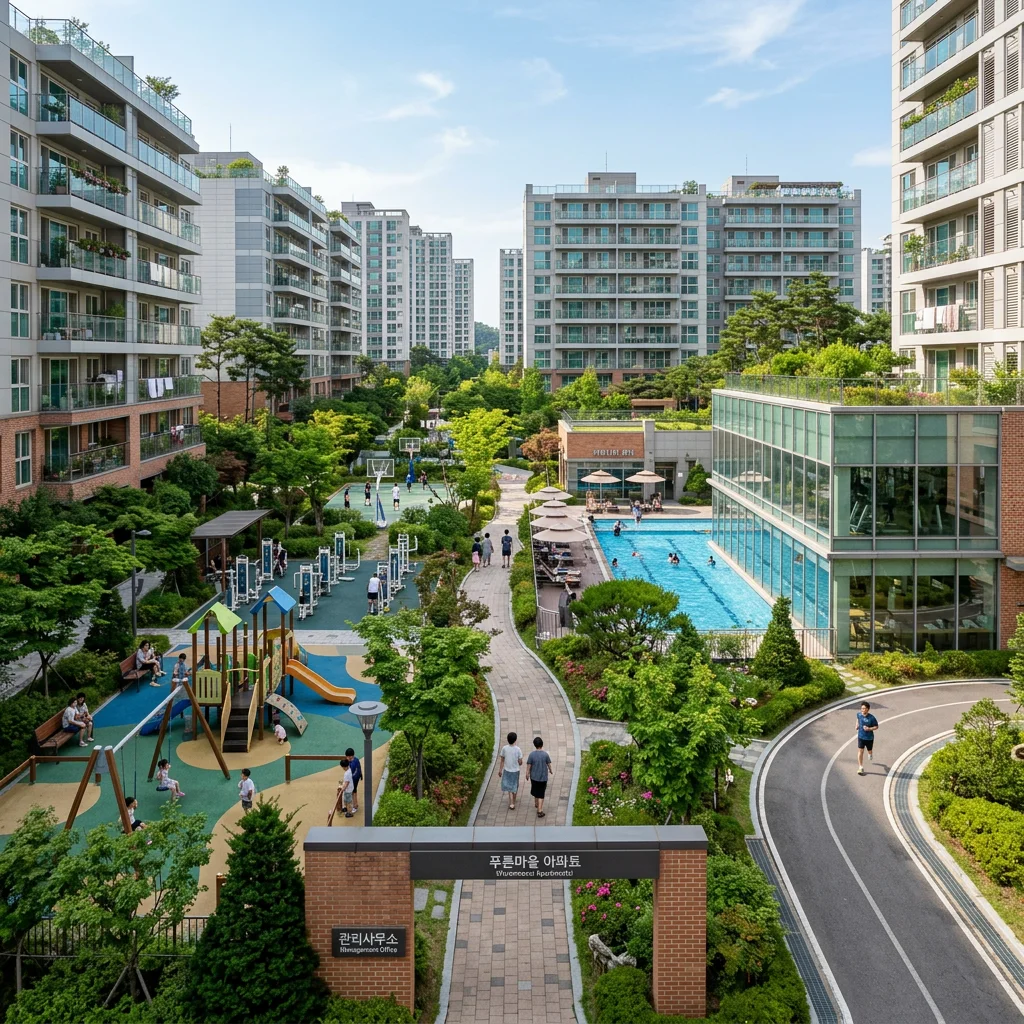

재건축 판정을 위한 구조 안전성 평가를 수행하며 지하주차장 및 아파트 주요 부재의 내하력을 정밀 검증 후 물리적 및 기능적 노후도를 등급화합니다.
재건축 성능 점수 산정, 지하주차장 슬래브 내력 검증, 콘크리트 탄산화 및 염분 함유량 측정

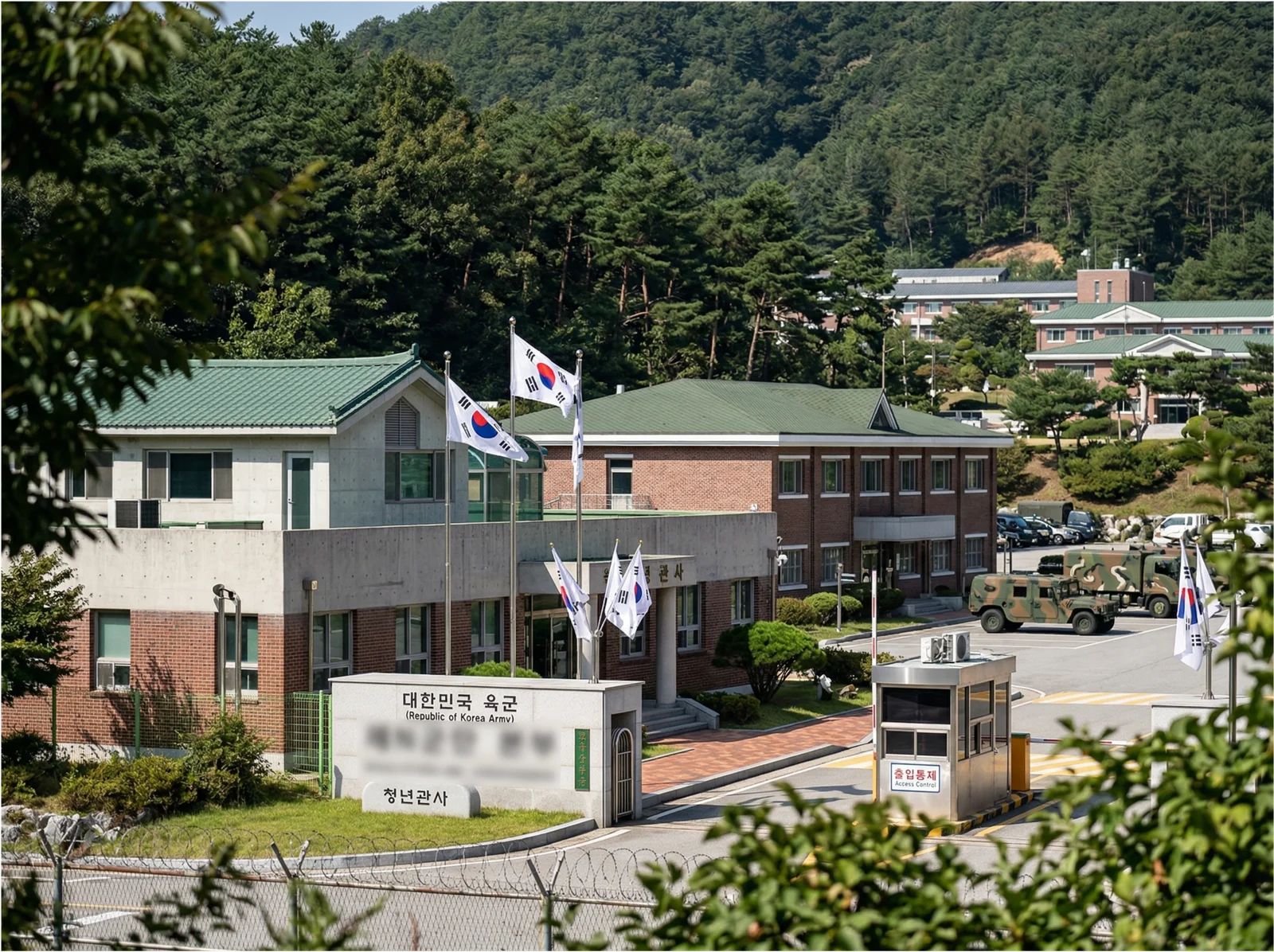

시설물의 장기 사용 목적에 부합하는 내구수명을 산출하고 특수 하중이나 충격을 받는 시설의 기능 수행 가능 여부를 분석합니다.
부재별 열화 속도 예측, 특수 하중 저항 성능 분석

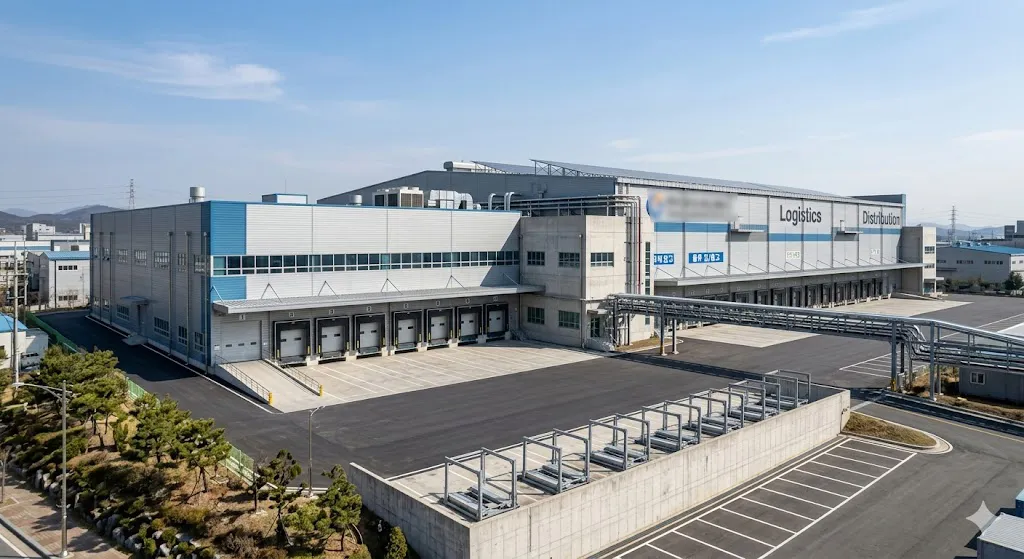

중량 설비 및 랙 시스템 설치 구간의 바닥 내하력을 산정하여 과하중에 의한 부동 침하 및 기초 붕괴 위험을 방지하고 보강안을 도출합니다.
지반 지지력 역산정, 랙 하중 집중 구역 응력 해석, 철골 접합부 비파괴 정밀 검사
홈체크는 안전진단 건축, 안전진단 토목, 구조엔지니어링 면허를 보유하고 있으며
정밀안전진단을 수행할 수 있는 사책과 구조기술사가 상주하고 있습니다.
정밀안전진단 전문 구조 엔지니어
「시설물안전법」에 따른 정밀안전진단 보수교육을 이수한 구조 엔지니어가 현장을 직접 수행합니다. 최신 진단 기준을 숙지한 전문가가 참여해 법적 신뢰성을 확보합니다.
정밀안전진단 프로세스
정밀안전진단은 고도의 엔지니어링 단계가 포함되므로 일반 점검보다 정밀한 절차를 거칩니다.
- 설계도서 및 구조 계산서 검토
- 하중 경로 및 취약 부위 분석
- 코어 채취 및 파괴 강도 시험
- 비파괴 계측 및 변위 조사
- 구조 해석
- 내하율 산정 및 등급 판정
- 법적 기준에 부합하는 결과 보고서 작성
정밀안전진단 수행 범위 및 기술 지원
구조물에 직접적인 하중을 가하거나 부재를 추출하는 시험을 통해 건축물이 설계된 성능을 발휘하고 있는지 데이터로 증명합니다.
건축물이 현재의 상태에서 추가적인 하중을 안전하게 견딜 수 있는지 수치화된 내하율로 산정
3D 모델링 프로그램을 활용해 지진과 풍하중 등 발생 시 건축물의 거동과 취약 부위 예측
콘크리트 코어 채취 등 실제 파괴 시험을 통해 구조체의 잔존 강도 파악
상부 구조물의 균열이 노후화인지 지반 침하로 인한 구조 결함인지를 지반 조사를 통해 규명
홈체크 정밀안전진단 실적
전국 단위의 대형 시설물부터 고도의 정밀도가 요구되는 특수 건축물까지 수많은 정밀안전진단 실적을 보유하고 있습니다.
01정밀안전진단이란 무엇인가요?
A정밀안전진단은 시설물의 물리적, 기능적 결함을 조사하고 구조적 안전성 및 결함의 원인을 분석하여 보수 및 보강 방안을 제시하는 종합 진단입니다. 「시설물의 안전 및 유지관리에 관한 특별법」 제12조에 따라 실시됩니다.02정밀안전진단은 어떤 시설물이 대상인가요?
A제1종 시설물(21층 이상 또는 연면적 5만㎡ 이상 건축물 등)은 법적 의무 대상이며, 제2종 시설물은 안전점검 결과 상태 악화 시, 제3종 시설물은 D/E 등급 판정 시 정밀안전진단을 실시합니다.03정밀안전진단과 정밀안전점검의 차이는 무엇인가요?
A정밀안전점검은 시설물의 현재 상태를 평가하는 것이고, 정밀안전진단은 구조 해석과 재료 시험을 통해 시설물의 안전성을 공학적으로 규명하고 보수 및 보강 방안까지 제시하는 보다 심층적인 진단입니다.04정밀안전진단의 주기는 어떻게 되나요?
A제1종시설물은 준공 후 10년이 경과한 때부터 1년 이내에 최초 실시하며, 이후 A등급은 6년, B/C등급은 5년, D/E등급은 4년에 1회 이상 실시합니다.05정밀안전진단 결과 등급은 어떻게 산정되나요?
A구조 안전성, 사용성, 내구성 평가 결과를 종합하여 A(우수)부터 E(불량)까지 5단계로 등급을 부여합니다.06D등급 이하 판정 시 어떻게 되나요?
AD등급 이하 판정 시 보수 및 보강 조치 계획을 수립하여 관할 기관의 승인을 받아야 하며, 필요한 경우 사용 제한이나 사용 금지 조치가 취해질 수 있습니다.07정밀안전진단에 필요한 장비는 무엇인가요?

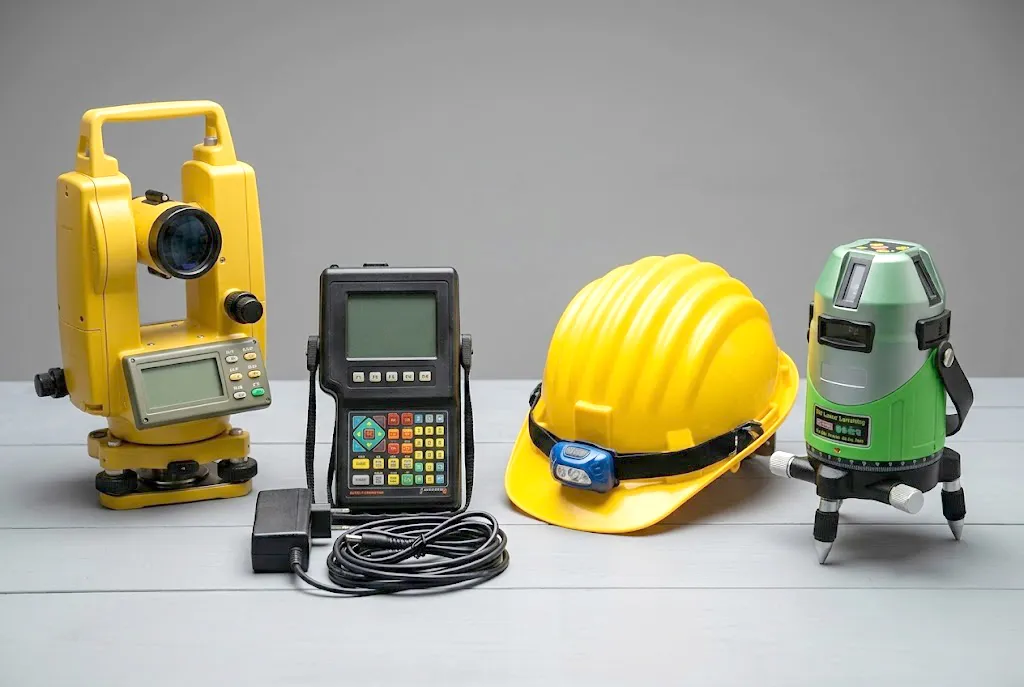

A콘크리트 코어 채취 장비, 철근 탐사기, 비파괴 시험 장비(슈미트해머, 초음파 측정기), 변위 계측기, 3D 구조 해석 소프트웨어 등이 사용됩니다.08정밀안전진단 보고서에는 어떤 내용이 포함되나요?
A시설물 현황, 현장 조사 결과, 재료 시험 결과, 구조 해석 결과, 안전 등급 판정, 보수 및 보강 방안, 유지관리 권고사항 등이 포함됩니다.09정밀안전진단 비용은 어떻게 산정되나요?
A시설물의 종류, 규모(연면적), 구조 형식, 진단 범위에 따라 산정됩니다. 한국시설안전공단의 대가 기준을 참고하여 산출합니다.10정밀안전진단을 실시하지 않으면 어떤 불이익이 있나요?
A법적 의무 대상 시설물의 정밀안전진단을 미실시할 경우 과태료가 부과되며, 사고 발생 시 면책 근거를 확보하지 못해 법적 책임이 가중될 수 있습니다.11재건축 시 정밀안전진단이 왜 필요한가요?
A재건축 여부를 판단하기 위해 구조 안전성 평가가 필수적이며, 정밀안전진단 결과가 재건축 추진의 법적 근거가 됩니다.12정밀안전진단은 얼마나 걸리나요?
A시설물의 규모와 복잡도에 따라 다르나, 일반적으로 사전 조사부터 보고서 발행까지 2~6개월 정도 소요됩니다.13구조 해석이란 무엇인가요?
A구조 해석은 3D 모델링 프로그램을 활용하여 건축물에 작용하는 각종 하중(자중, 활하중, 풍하중, 지진하중 등)에 대한 구조물의 거동과 응력 분포를 분석하는 과정입니다.14코어 채취 시험은 건물에 손상을 주나요?
A코어 채취는 구조체의 일부를 원통형으로 추출하는 시험이므로 소규모 손상이 발생하지만, 채취 후 고강도 모르타르로 복원하여 구조적 영향을 최소화합니다.15정밀안전진단 전문기관의 자격 요건은 무엇인가요?
A「시설물안전법」에 따라 안전진단전문기관 등록을 완료하고, 구조기술사 등 법정 기술 인력을 보유해야 합니다.16홈체크의 정밀안전진단 강점은 무엇인가요?
A홈체크는 안전진단 건축, 안전진단 토목, 구조엔지니어링 면허를 보유한 전문기관으로, 구조기술사가 직접 현장을 수행하며 최신 장비와 기술력을 바탕으로 높은 신뢰성의 진단 결과를 제공합니다.17지반 안정성 조사는 왜 필요한가요?
A건축물의 균열이 단순 노후화인지 지반 침하로 인한 구조적 문제인지를 공학적으로 구분하기 위해 필요합니다. 부동침하가 확인될 경우 별도의 기초 보강이 필요할 수 있습니다.18정밀안전진단 결과는 법적 효력이 있나요?
A네, 안전진단전문기관이 발행한 정밀안전진단 보고서는 법적 효력을 가지며, 시설물 안전 등급 판정, 재건축 판정, 보수 및 보강 계획 수립의 공식 근거로 활용됩니다.
