정밀안전점검
육안 점검과 비파괴점검을 통해 주요 부재의 이상 여부 정밀점검
「시설물의 안전 및 유지관리에 관한 특별법(시설물안전법)」 제11조에 따라 실시되는 법적 의무입니다. 시설물의 물리 및 기능 결함을 발견하고 원인을 분석하기 위해 정밀 측정 장비를 활용하여 구조적 건전성을 상세히 평가합니다.
시설물 정밀안전점검 필요성
육안으로 확인 불가능한 손상을 파악하고 데이터 기반의 보수 대책을 수립하기 위해 필요합니다.
| 구분 | 목적 | 내용 |
|---|---|---|
| 위험 조기 발견 | 구조적 안전성 확보 | 구조적 결함 파악 및 위험 요소 조기 분석 |
| 유지관리 | 보수 비용 절감 | 과잉 보수를 방지하고 최적의 수선 시기 결정 |
| 법규 준수 | 의무 이행 | 과태료를 방지하고 사고 발생 시 면책 근거 확보 |

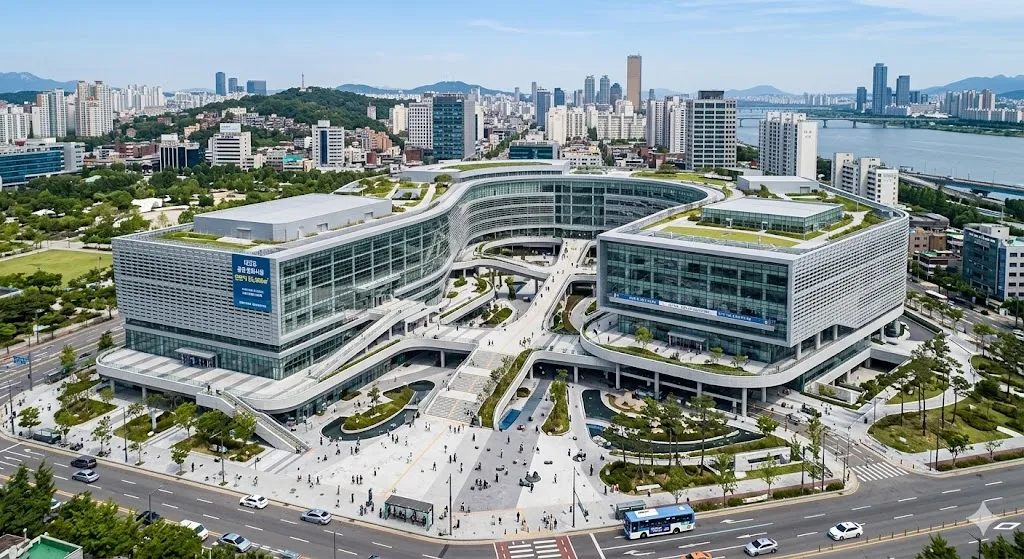

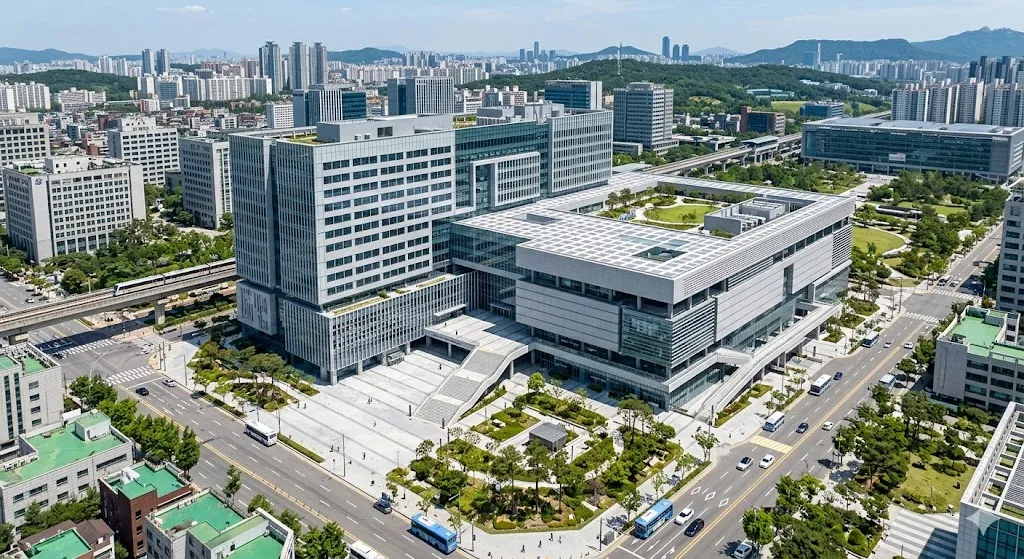

1종시설물 및 2종시설물 대상 범위
1종 및 2종 시설물은 규모와 중요도가 높아 법정 주기에 따른 정밀안전점검 실시가 의무화되어 있습니다.
사고 발생 시 피해가 큰 대형 건축물과 교량 등이 해당하며 전문 기술인력과 장비를 동원한 심층 조사를 진행합니다.

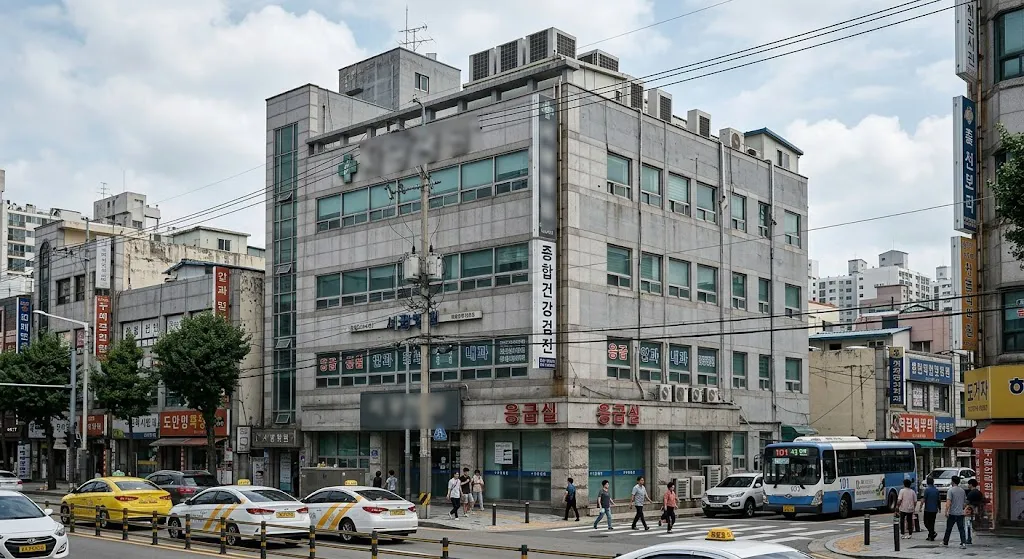

제3종시설물 정밀안전점검 실시 기준
제3종시설물은 원칙적으로 정기안전점검 대상이나
구조적 결함의 심각성에 따라 선별적으로 정밀안전점검을 시행합니다.

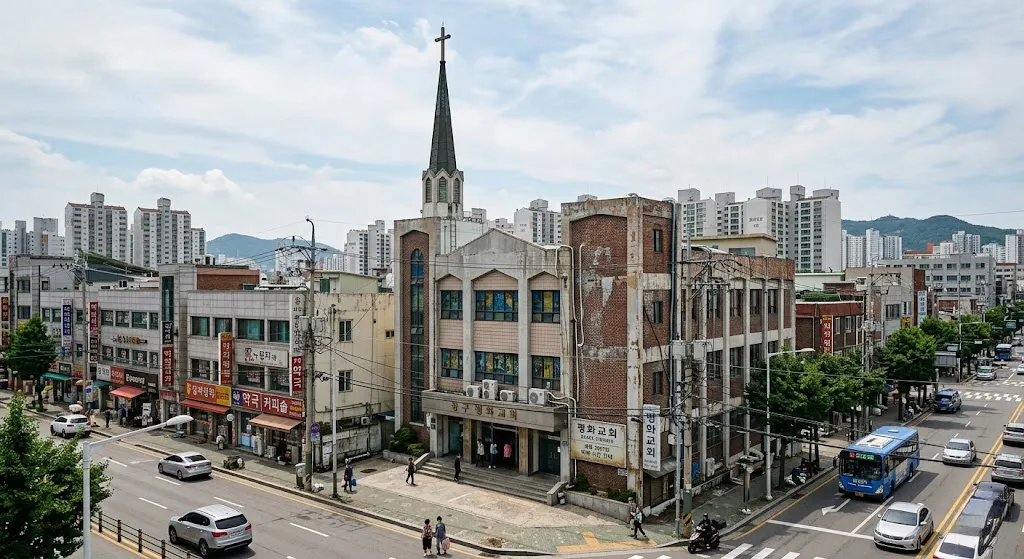

소규모 다중이용시설(교회, 병원, 숙박시설 등) 및 노후 건축물
구조적 결함의 원인 파악을 위해 전문가가 정밀 조사를 권한 경우
정밀안전점검 등급 및 주기
시설물안전법 시행령에 의거하여 이전 점검에서 부여받은
안전등급에 따라 정밀안전점검의 차기 실시 주기가 결정됩니다.
| 정밀안전점검대상 | A 등급 | B/C 등급 | D/E 등급 |
|---|---|---|---|
| 정밀안전점검 주기 | 3년에 1회 이상 | 2년에 1회 이상 | 1년에 1회 이상 |
정밀안전점검은 정기안전점검과 달리 전문장비를 활용하여 비파괴점검을 진행합니다.
주요 장비로는 슈미트해머, 철근탐사기 등이 있으며 각 장비별 중요 역할은 다릅니다.

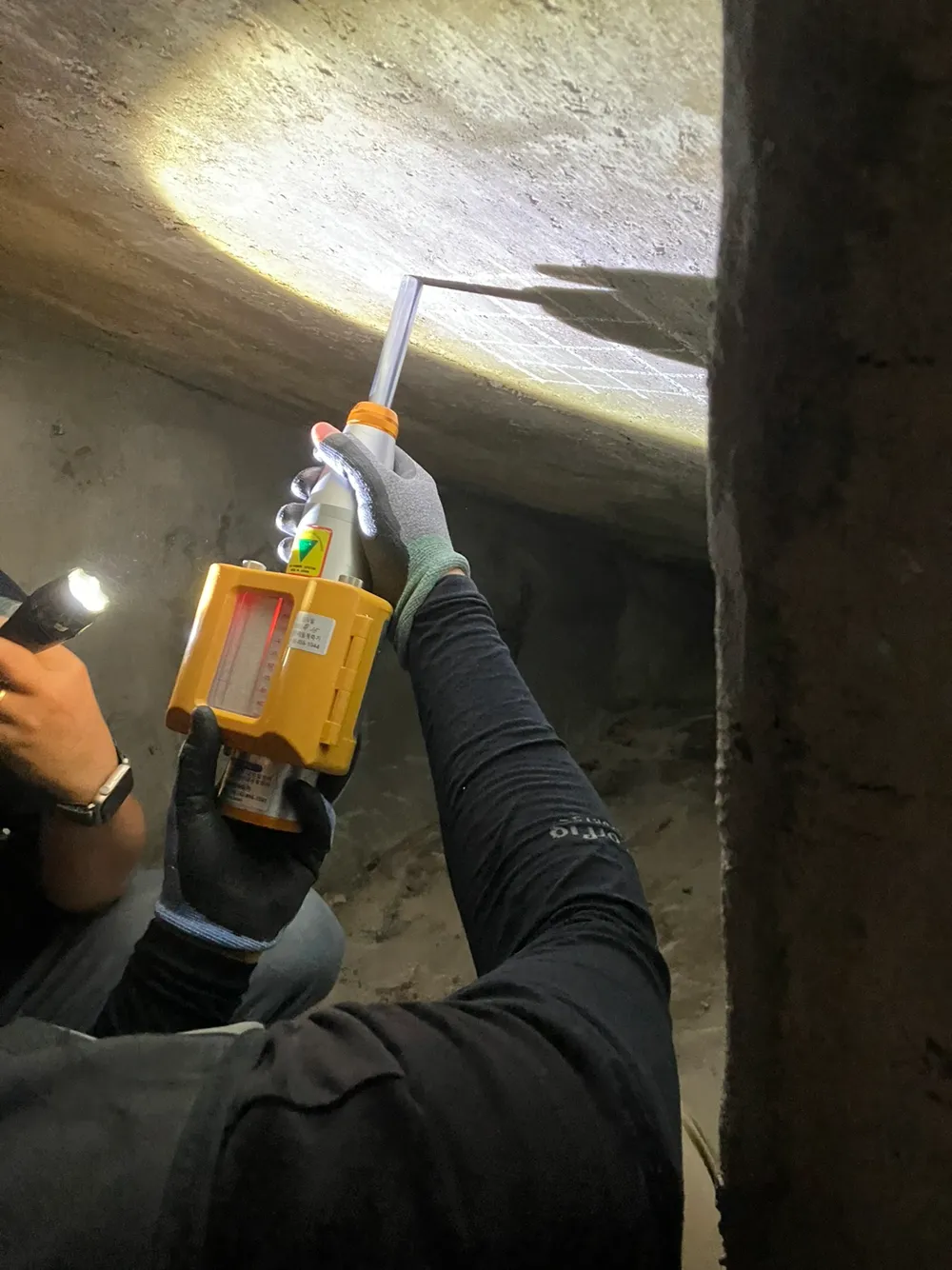

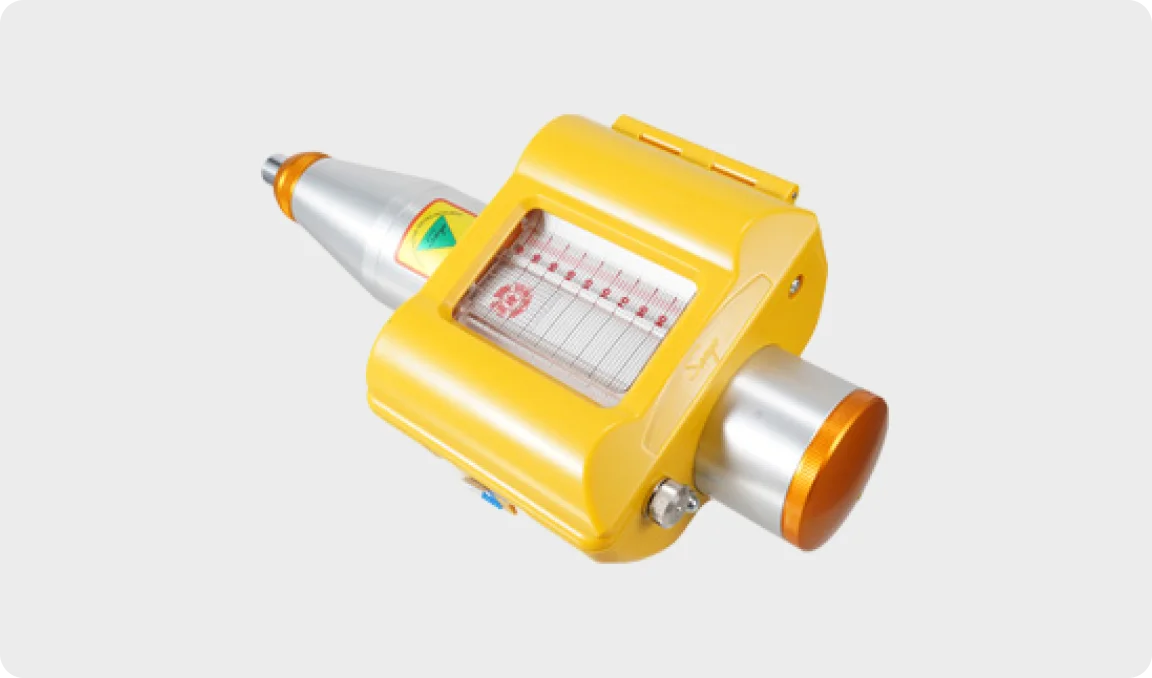

콘크리트 비파괴 강도 측정
비파괴 측정 장비를 활용하여 구조물의 손상 없이 콘크리트가 설계 강도를 유지하고 있는지 측정합니다.

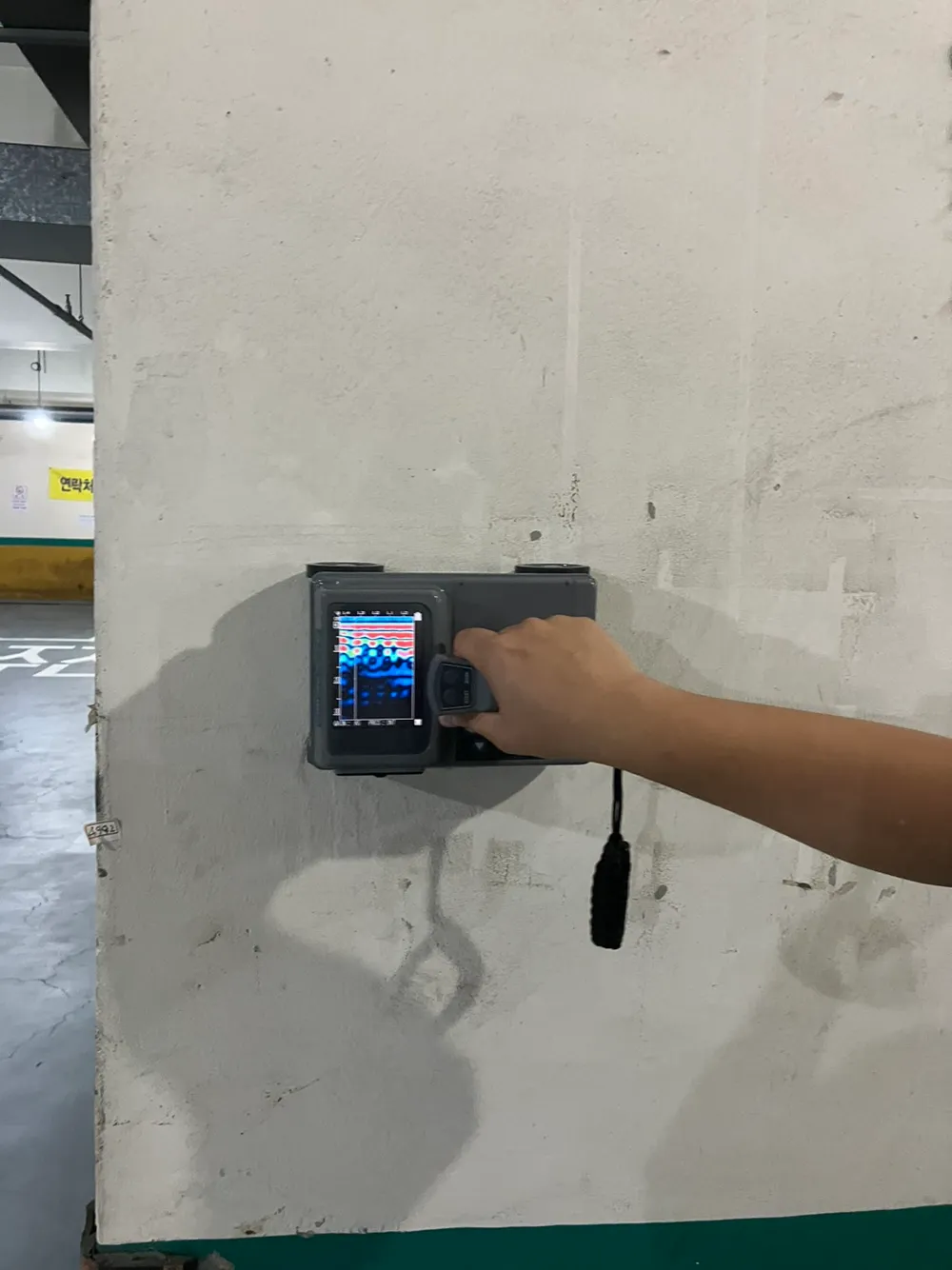

철근 배근 상태 및 피복 두께 조사
철근 탐사 장비를 통해 콘크리트 내부 철근의 배치 간격과 피복 두께를 측정하여 설계도서와의 일치 여부를 검증합니다.

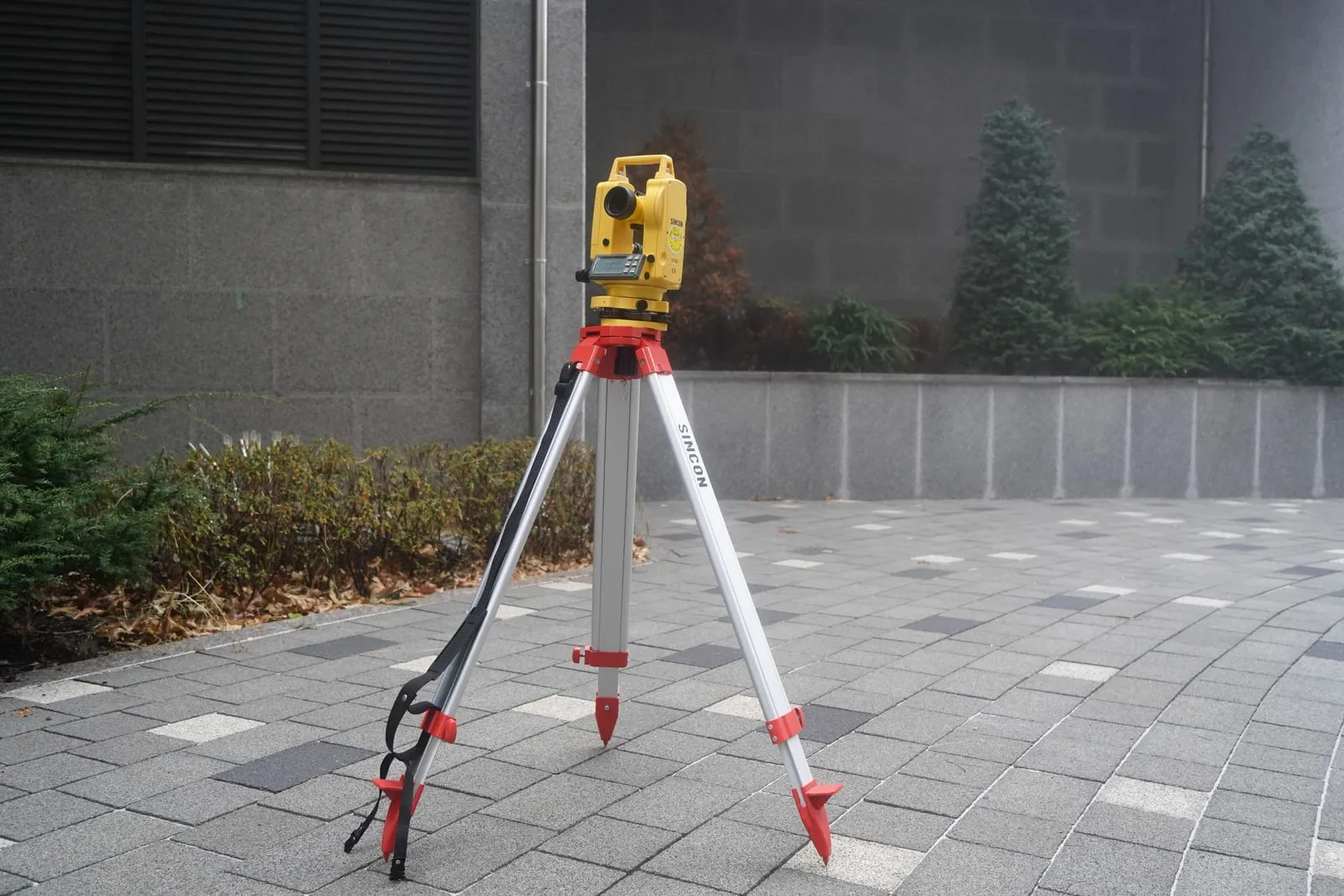

구조물 기울기 및 변위 계측
정밀 광학 장비를 이용하여 건물의 수직 기울기와 슬레브 처짐, 부동침하 등 구조적 변형 유무를 판단합니다.
수행 범위 및 기술 지원
측정된 데이터를 바탕으로 결함의 진행성과 구조적 위험도를 공학적으로 판정합니다.
설계 강도 대비 실제 압축 강도의 저하율 분석 및 구조적 영향도 평가
피복 두께 및 중성화 진행 깊이를 분석을 통해 철근 부식 시점 예측
구조물의 수직 기울기 및 수평 변위량을 계측하여 부동 침하 위험성 판별
균열의 형태와 깊이를 분석하여 구조적 균열과 비구조적 균열을 구분 판정

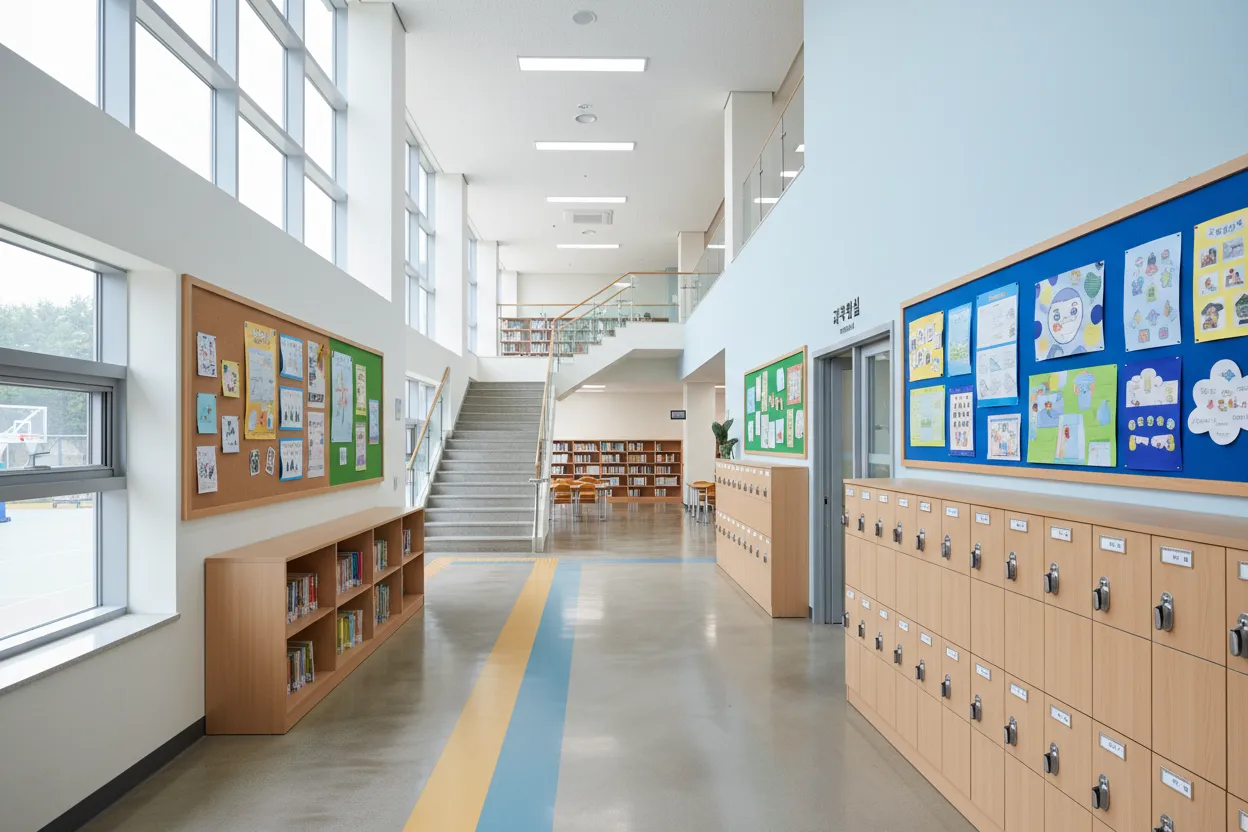

콘크리트 강도와 철근 배근 상태를 정밀 측정하며 외벽 마감재의 부착 강도를 시험하여 낙하 사고를 예방합니다.
비파괴 강도 측정, 철근 탐사, 마감재 부착 강도 시험, 구조체 중성화 분석
의료 장비 설치 구간의 슬래브 변위를 계측하고 환자 피난 경로의 주요 구조 부재에 대한 내구성 상태를 정밀 분석합니다.
바닥 하중 및 진동 계측, 슬래브 처짐 측정, 구조 부재 노후도 수치화

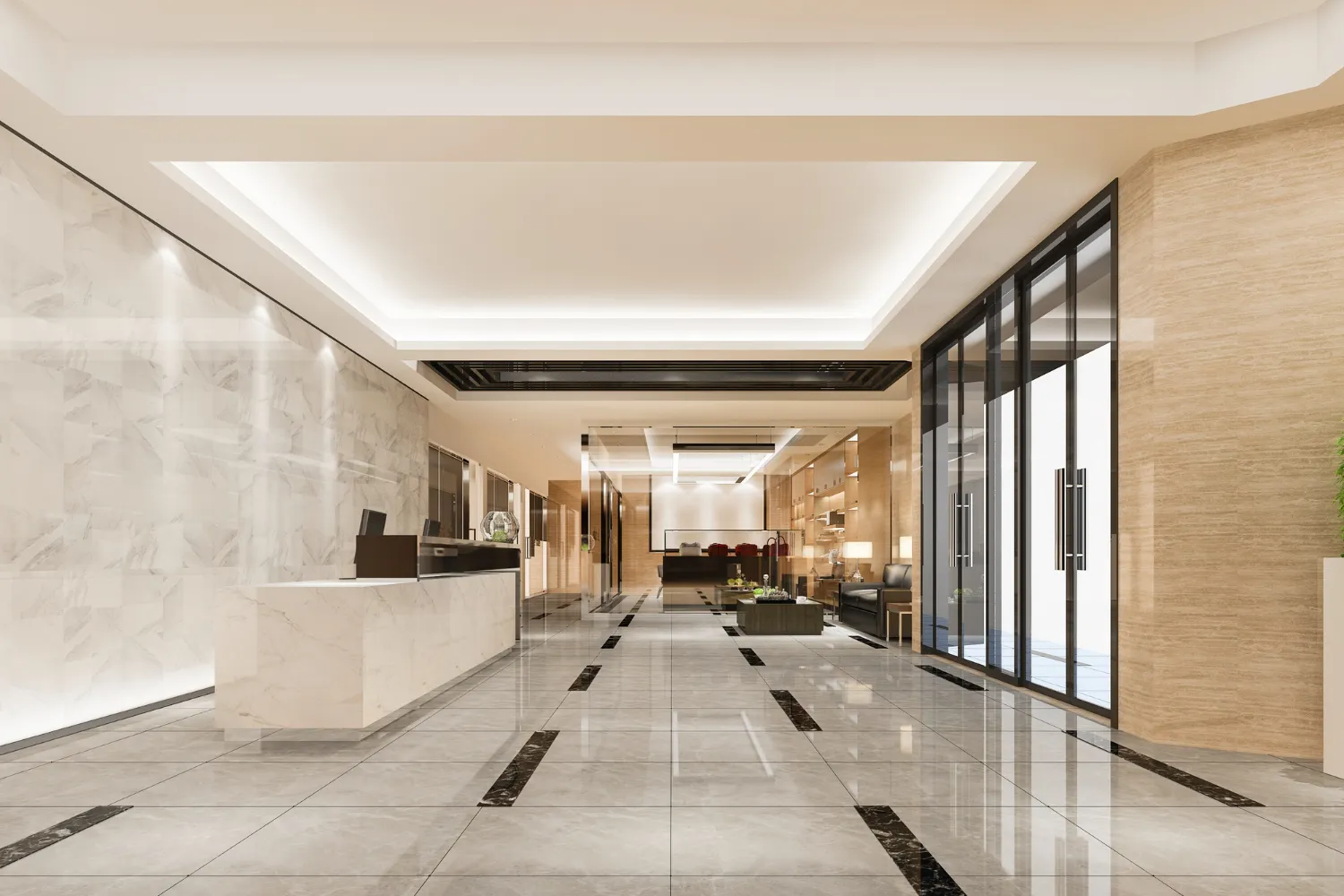

고층부 외벽 석재의 결속 상태를 정밀 장비로 진단하고 노후된 발코니 난간 지지부의 구조적 건전성을 계측합니다.
외벽 석재 인장 시험, 파라펫 부식도 측정, 슬래브 구조 균열 심층 조사

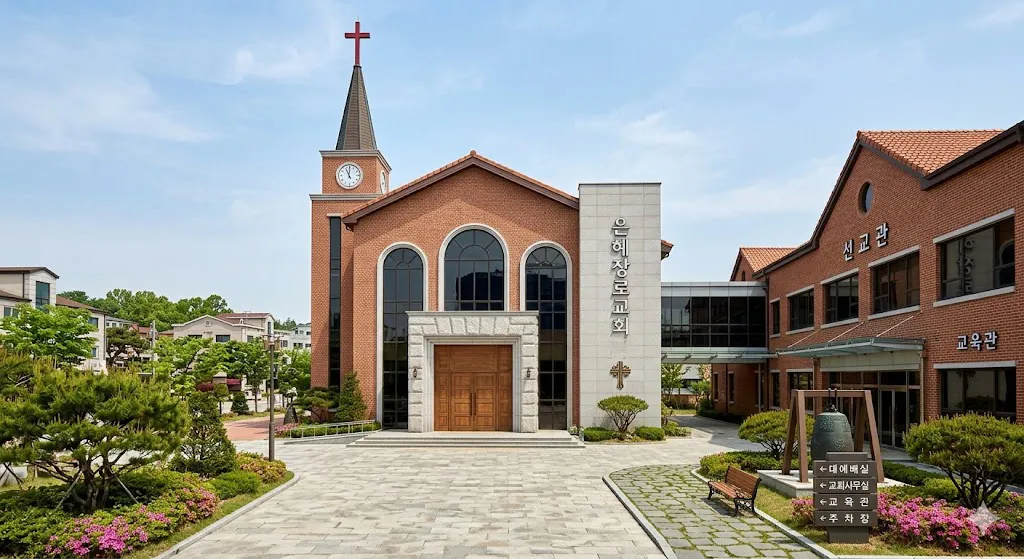

지붕 트러스 접합부의 변형 여부를 정밀 광학 장비로 계측하고 높은 층고를 가진 기둥의 수직도와 하중 분산 상태를 분석합니다.
지붕 트러스 접합부 정밀 진단, 기둥 수직도 계측, 벽체 변위 분석
지하주차장 슬래브의 균열 깊이와 철근 부식도를 장비로 측정하며 외벽 균열이 구조적 안전성에 미치는 영향을 데이터를 통해 판정합니다.
주차장 기둥 비파괴 검사, 철근 부식도 측정, 외벽 균열 폭 및 깊이 정밀 계측

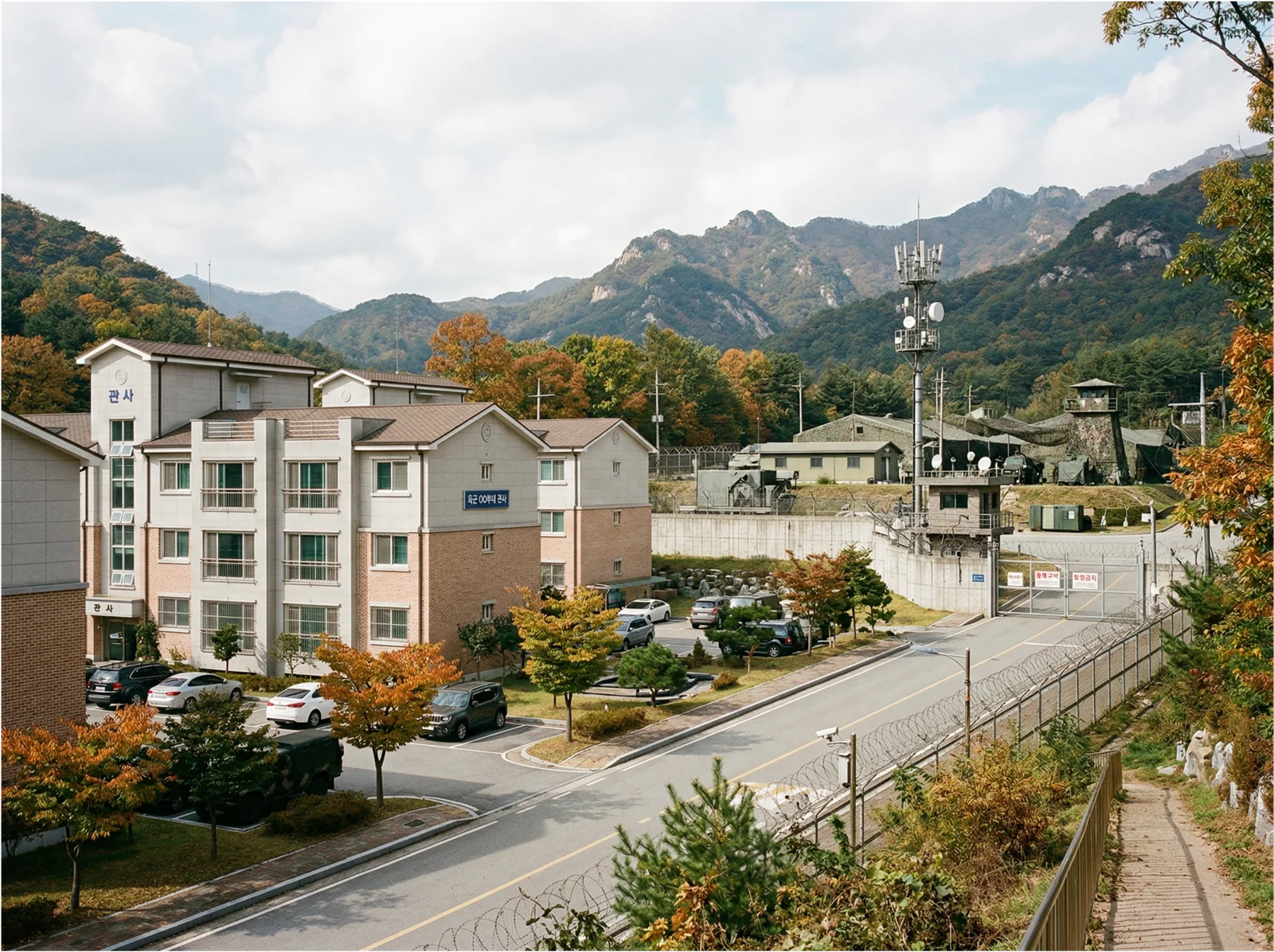

시설물안전법에 근거한 주요 구조부의 재료 시험으로 내구수명을 예측하고 특수 목적 시설의 기능 유지를 위한 구조적 결함을 정밀 분석합니다.
콘크리트 중성화 시험, 주요 부재 강도 측정, 시설물 내구수명 평가

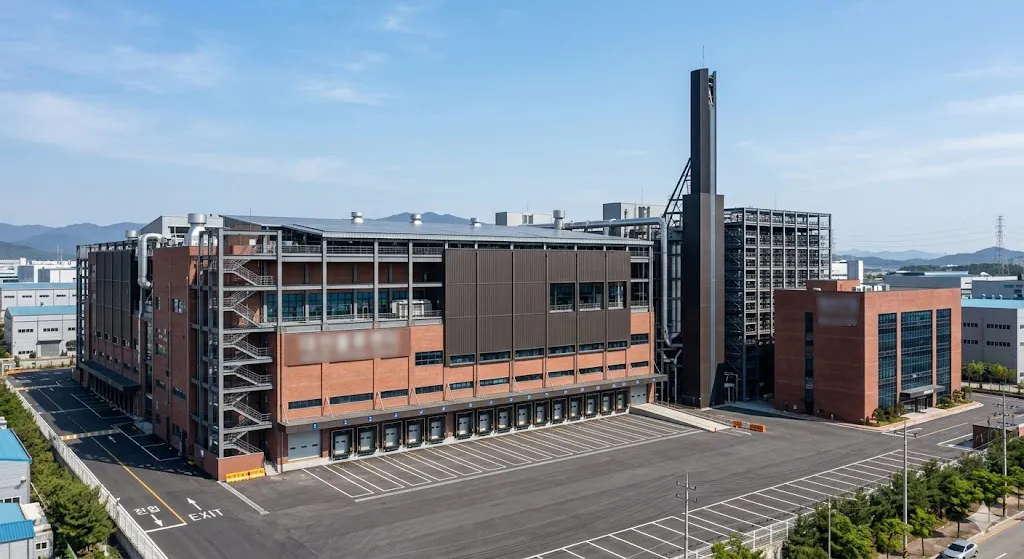

중량 설비 및 차량 이동에 따른 바닥 슬래브의 부동 침하를 계측하고 철골 접합부의 비파괴 검사를 통해 피로 균열 상태를 정밀 진단합니다.
바닥 평탄도 및 침하 계측, 철골 비파괴 검사, 설비 기초 진동 분석
홈체크는 건축, 토목 안전진단 전문기관 구조엔지니어링 면허를 보유한 기업이며,
약45명의 엔지니어들이 상주하고 있는 엔지니어링 기업입니다.
정밀안전점검 전문 구조 엔지니어

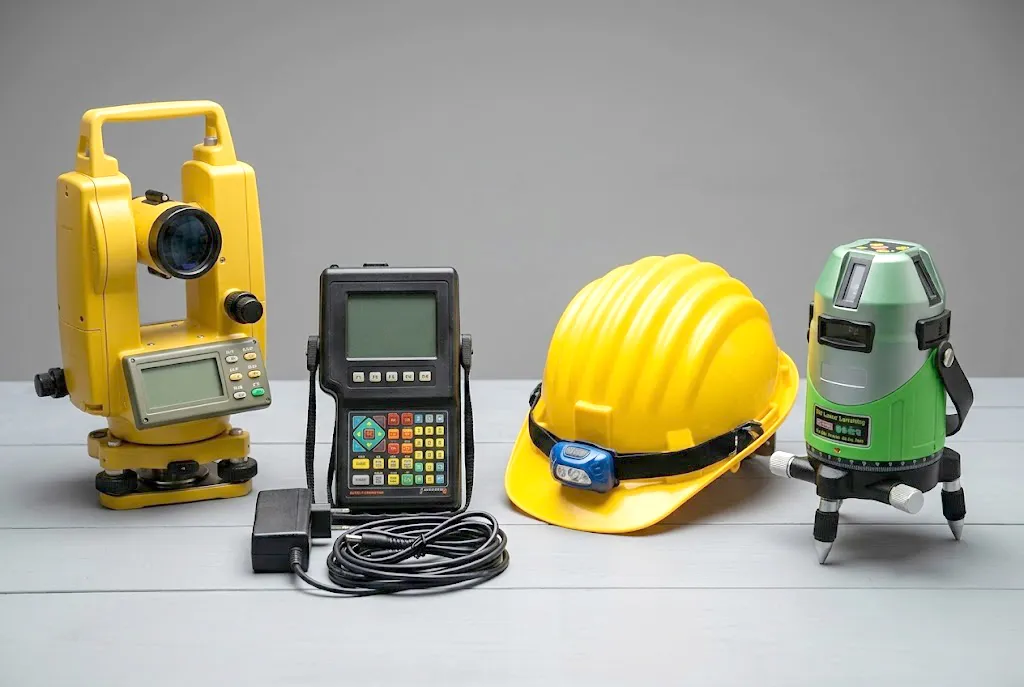

홈체크는 「시설물안전법」에 따른 안전진단전문기관으로 정밀안전점검에 필수적인 법정 계측 장비와 국가기술자격 인력을 상시 보유하고 있습니다.
정밀안전점검 방법 및 장비 활용
숙련된 기술자가 장비를 운용하여 구조체의 내부 결함을 수치화하며 객관적인 데이터를 바탕으로 시설물의 안전 등급을 산정합니다.
반발경도측정기

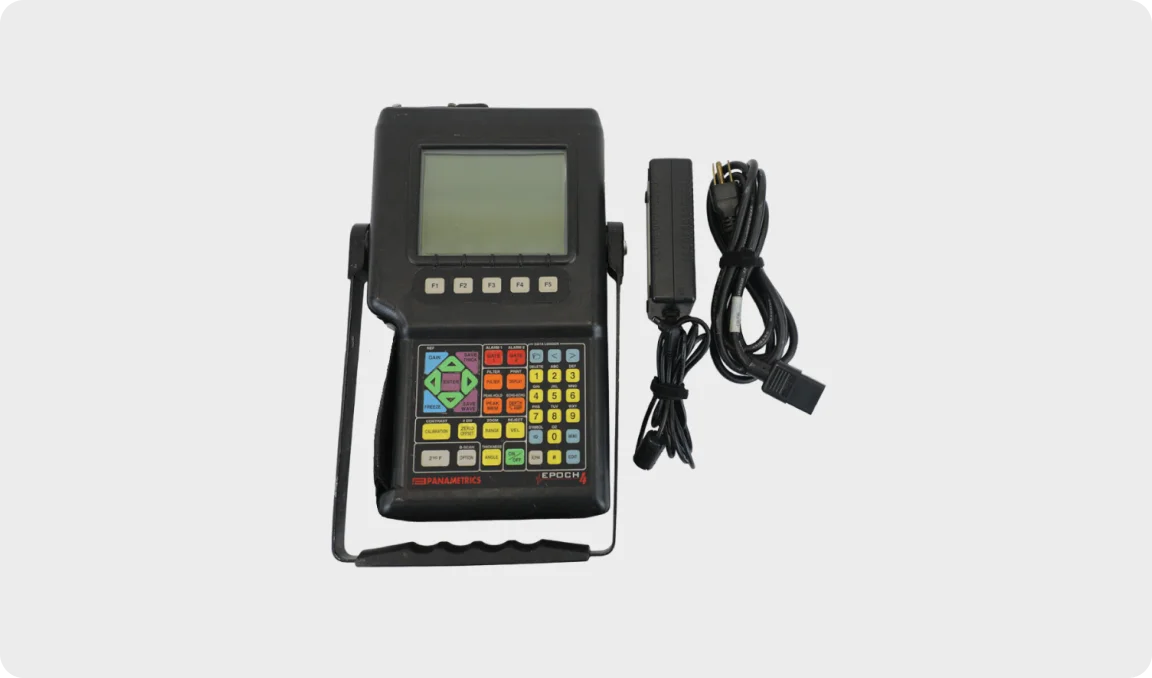

초음파측정기

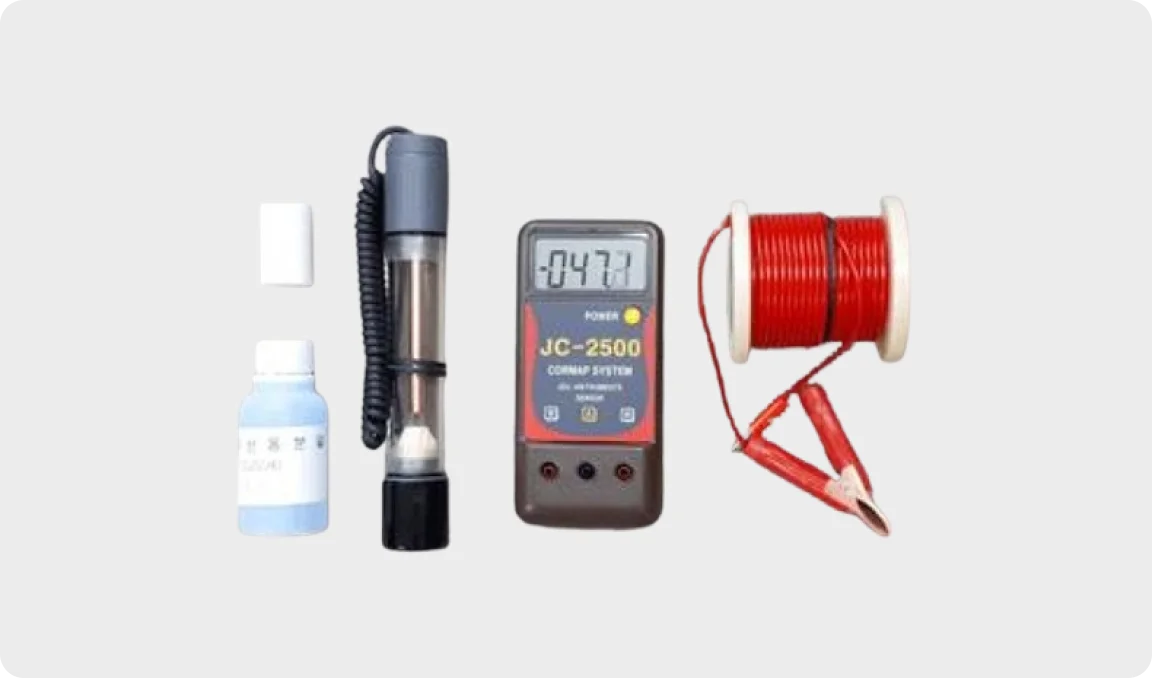

철근부식도측정기

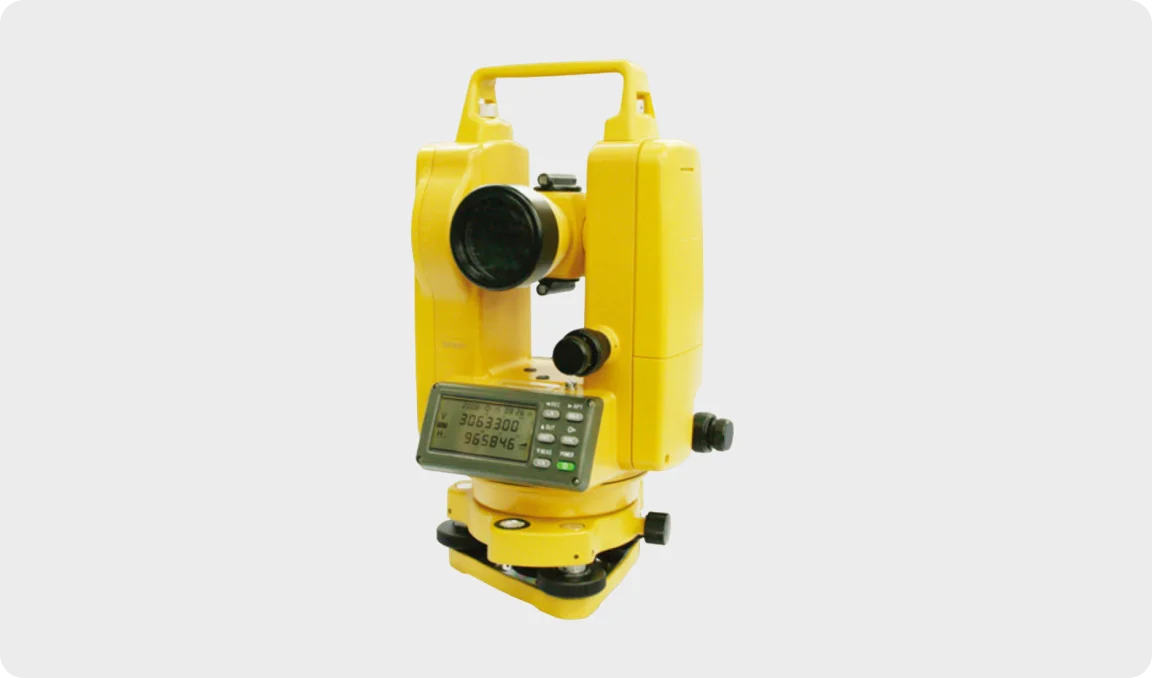

데오드라이트
레이저레벨기정밀안전점검 프로세스
사전 자료 분석부터 현장 비파괴 시험, 결과 데이터 분석, 보수 및 보강안 수립까지 체계적인 공학적 절차를 준수합니다.
설계도서 및 구조 계산서 검토
비파괴 장비를 활용한 재료 시험 및 현장 정밀 계측 수행
계측 데이터 분석을 통한 결함 원인 규명 및 안전등급 산정
법적 기준에 부합하는 결과 보고서 작성

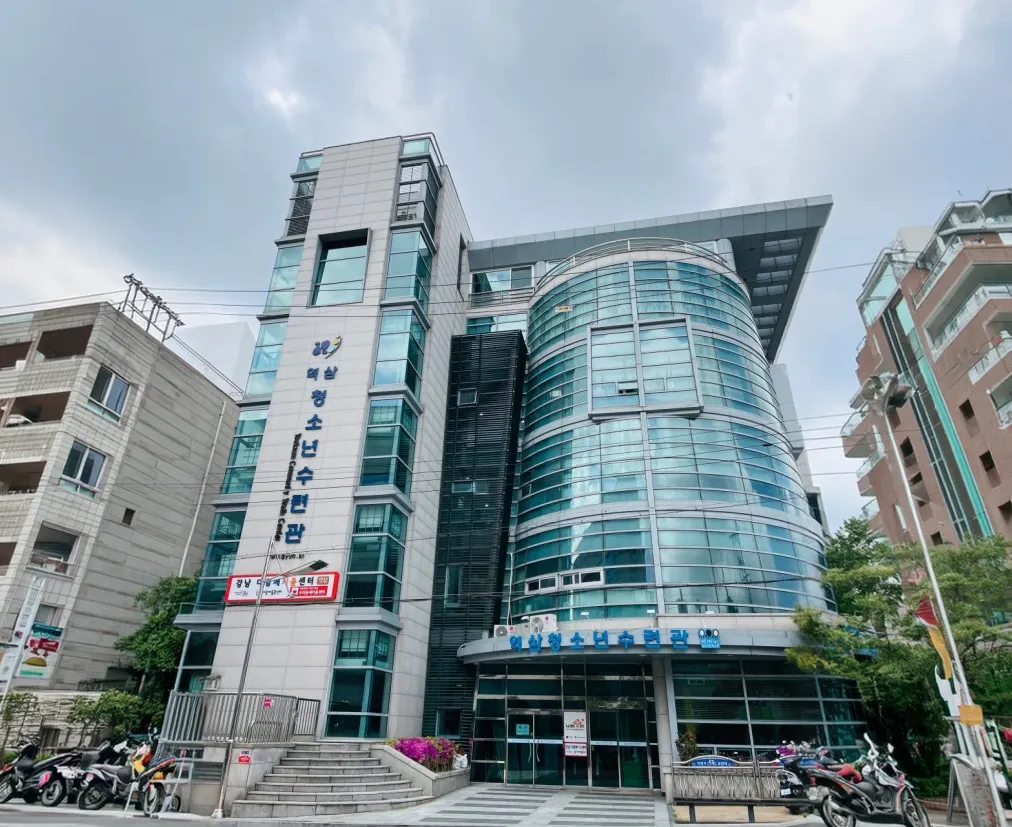

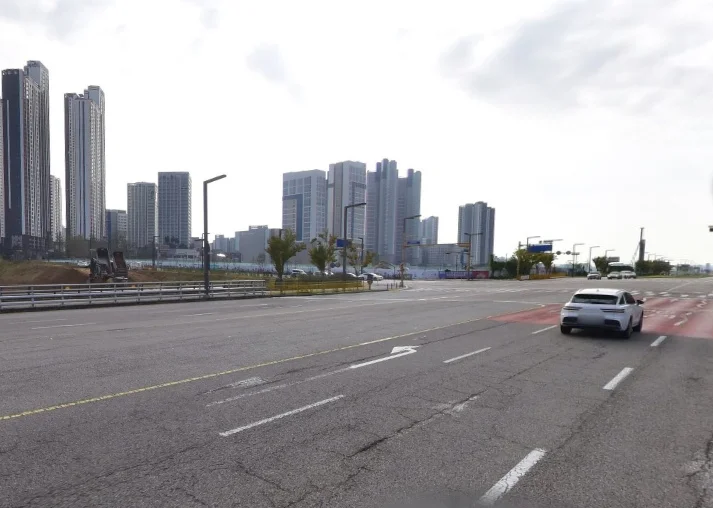

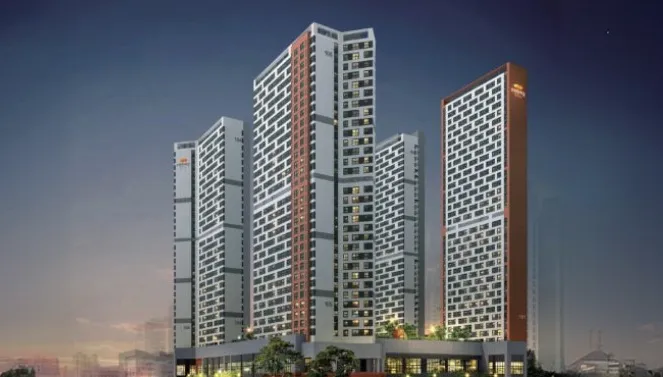

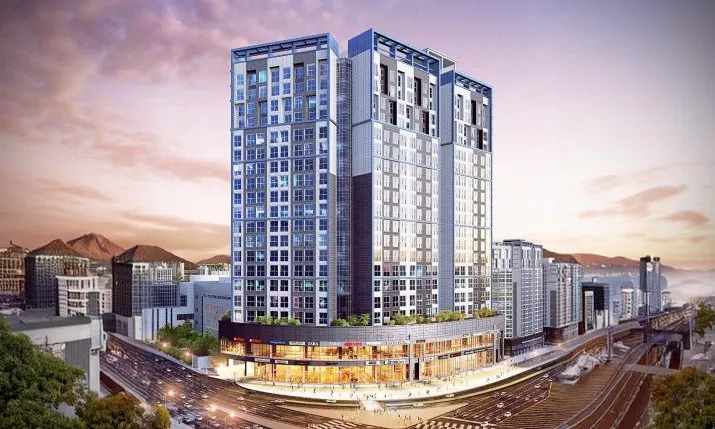

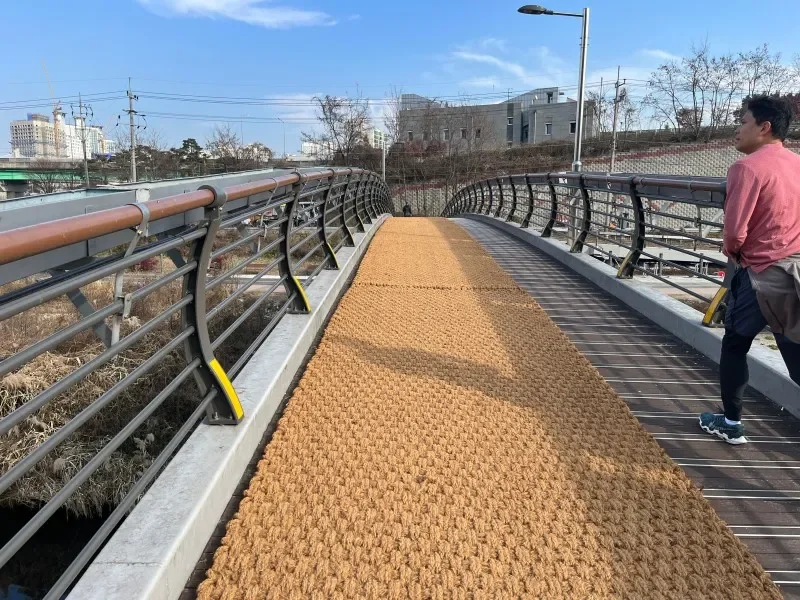

홈체크 정밀안전점검 실적
다양한 건축물 및 시설물의 정밀안전점검을 통해 축적된 데이터를 바탕으로 각 시설물의 특성에 최적화된 안전관리 솔루션을 제공합니다.
01정밀안전점검과 정기안전점검 차이가 뭔가요?
A정기안전점검이 육안을 통한 외관 조사가 목적이라면 정밀안전점검은 측정 장비와 비파괴 시험을 병행하여 구조체의 내부 결함과 재료 상태를 데이터로 분석하는 심층 점검입니다.02정밀안전점검은 언제 받아야 하나요?
A시설물안전법에 따라 이전 점검에서 판정받은 안전등급을 기준으로 시행됩니다. A등급은 3년에 1회, B, C등급은 2년에 1회 그리고 D, E등급은 1년에 1회 이상 의무적으로 실시해야 합니다.03정밀안전점검 대상 시설물은 무엇인가요?
A제1종시설물과 제2종시설물이며 규모 기준은 층수와 연면적 기준으로 판단합니다. 3종시설물은 정기안전점검 결과 등급이 낮거나 전문가가 필요하다고 판단하면 실시합니다.04정밀안전점검에서는 어떤 장비를 사용하나요?
A콘크리트 강도를 측정하는 슈미트해머, 내부 철근 배근을 확인하는 RC 레이더, 노후도를 측정하는 중성화 시험 키트 그리고 건물의 기울기를 측정하는 레이저 레벨기 등을 활용합니다.05비파괴 점검이란 무엇인가요?
A구조물을 파손하지 않고 내부 결함이나 재료 상태를 확인하는 시험 방법입니다. 시설물안전법상 정밀안전점검에서 객관적인 안전등급 산정을 위해 중요한 절차로 활용됩니다. 주로 콘크리트 강도 측정, 시설물 기울기 측정, 철근탐사, 초음파 탐상과 같은 점검이 있습니다.06정밀안전점검 비용은 어떻게 산정되나요?
A시설물의 연식, 연면적과 층수, 교량의 연장 등 규모를 기준으로 국토교통부 고시 대가 산정 방식에 따라 산정됩니다. 투입되는 기술자의 등급과 비파괴 시험 항목 수에 따라 최종 결정됩니다. 시설물에 대한 정보를 홈체크로 공유주시면 비용 산정 도와드리겠습니다.07점검 결과 안전등급이 낮아지면 어떻게 해야 하나요?
A보고서에 제시된 보수 또는 보강안을 바탕으로 조치 계획을 수립해야 합니다. D등급 이하인 경우 즉각적인 사용 제한이나 정밀안전진단 등의 추가 조치가 필요할 수 있습니다.08정밀안전진단과 정밀안전점검 차이는 무엇인가요?
A정밀안전점검은 장비 계측을 통한 상태 평가가 중심이지만 정밀안전진단은 구조 해석 프로그램과 내하력 시험 등을 통해 건축물의 물리적인 성능까지 정밀하게 검토하는 최상위 단계입니다.09시설물통합정보관리시스템(FMS) 등록은 필수인가요?
A네, 시설물안전법에 따라 법적으로 반드시 등록해야 합니다. 정밀안전점검 결과 보고서를 FMS에 등록하고 관리 주체와 지자체의 승인을 받아야만 정식 점검 이력으로 인정됩니다.10건축물 대장으로 시설물 정밀안전점검 대상인지 확인하는 방법이 있나요?
A건축물대장의 층수와 연면적을 통해 1종 또는 2종 여부를 확인할 수 있습니다. 3종시설물의 경우 지자체로부터 지정 통보를 받거나 FMS 시스템 조회를 통해 확인합니다.11준공 후 첫 정밀안전점검은 언제 하나요?
A1, 2종 시설물 기준 보통 준공일로부터 3년 이내에 첫 정밀안전점검을 실시합니다. 이후에는 판정된 안전등급에 따라 정해진 주기마다 반복적으로 시행하게 됩니다.12콘크리트 중성화 시험은 어떻게 진행되나요?
A콘크리트 일부를 뚫어 단면을 노출시킨 후 페놀프탈레인 용액을 분사하여 색상 변화를 관찰합니다. 이를 통해 알칼리성 저하 깊이를 측정하고 철근 부식 가능 시점을 예측합니다.13철근 탐사를 통해 무엇을 알 수 있나요?
A설계 도면대로 철근이 배치되었는지 콘크리트 외부에서 철근까지의 거리가 적정한지를 파악하여 구조물의 내구성을 진단합니다.14정밀안전점검 시 실내 점검도 반드시 해야 하나요?
A기둥, 보, 슬래브 등 주요 구조 부재의 상태 확인을 위해 공용부 외 필요에 따라 세대 내부 전용 공간의 샘플 조사가 수반되어야 정확한 상태 평가가 가능합니다.15관리자가 직접 정밀안전점검을 수행할 수 있나요?
A불가능합니다. 정밀안전점검은 시설물안전법에 따라 시 또는 도지사에게 등록된 안전진단 전문기관 또는 안전점검 전문기관만 수행가능합니다. 법적 자격과 장비를 갖춘 전문 기관을 통해서만 수행해야 합니다.16정밀안전점검을 기한 내에 받지 않으면 어떤 불이익이 있나요?
A시설물안전법에 의거하여 최대 1,000만 원 이하의 과태료가 부과될 수 있습니다. 또한, 미실시 상태에서 사고 발생 시 관리 주체의 법적 책임이 가중되며 건물 가치에도 안좋은 영향을 미칩니다.17보수 및 보강 권고는 반드시 따라야 하나요?
A법적인 강제 명령은 아니지만 시설물의 등급 유지와 안전 확보를 위해 이행이 권고됩니다. 보수 이행 여부는 차기 점검 시 유지관리 적정성 평가 항목에 반영되어 등급 산정에 영향을 줍니다.18학교 시설은 정밀안전점검에서 무엇이 다르나요?
A교육시설 안전관리 기준에 따라 학생들의 활동 공간 내 마감재 부착 상태와 난간의 구조적 안전성을 중점 계측하며 주로 방학 기간 내 정밀안전점검을 완료합니다.19공장이나 물류센터의 경우 어떤 장비 계측이 중요한가요?
A설비 기초 부위의 변위 측정과 고하중 하에서 바닥 슬래브의 처짐 및 평탄도 계측을 중심적으로 하며 철골 구조인 경우 접합부의 비파괴 검사를 병행합니다.20홈체크의 정밀안전점검 서비스만의 차별점은 무엇인가요?
A홈체크는 법적 의무 그 이상의 가치를 제공하는 건축물 관리 파트너입니다. 자체 개발한 젠트릭스로 체계적인 데이터관리부터 시설물 관리자의 신속한 의사결정을 지원하며, 직접 발주하기 번거로운 사소한 유지보수 사항들을 서비스로 처리해 드림으로써 업무의 편의성과 전문성을 동시에 보장합니다.
