내진성능평가
지진 하중에 대한 구조물의 안전성과
보강 필요 여부 평가
내진성능평가는 지진 발생 시 건축물이 설계 하중 및 지진력을 얼마나 안전하게 견딜 수 있는지 분석하여 구조물의 내진 능력을 정량적으로 판정하는 과정입니다. 구조 진단을 통해 실제 지진 발생 시 건물의 붕괴 위험과 인명 안전 확보 여부를 수치로 증명하는 진단입니다.
법적 근거 및 수행 목적
내진성능평가는 건축물의 생명과 재산을 보호하기 위해 법적으로 강제되는 필수 절차입니다.
법적 의무「지진 및 화산재해대책법」 제15조 및 「시설물안전법」 등에 따라 특정 규모 이상의 건축물은 반드시 내진 성능을 확보하고 정기적으로 평가받아야 합니다.
인명 피해 및 사고 예방지진 발생 시 건축물의 급격한 붕괴를 예방하여 대피 시간을 확보하고, 화재나 가스 누출 등 2차 피해를 차단합니다.
자산 가치 및 유지관리객관적인 데이터로 건물의 안전성을 입증하여 자산 가치를 보존하며, 보강이 필요한 부위만을 정확히 짚어내어 유지관리 비용을 효율적으로 집행할 수 있습니다.
내진성능평가 실시 대상
국가 관리 체계상 중요도가 높은 대규모 시설물 중 내진 설계가 반영되지 않았거나
최신 기준에 따른 보강 대책 수립이 필요한 시설이 주요 대상입니다.

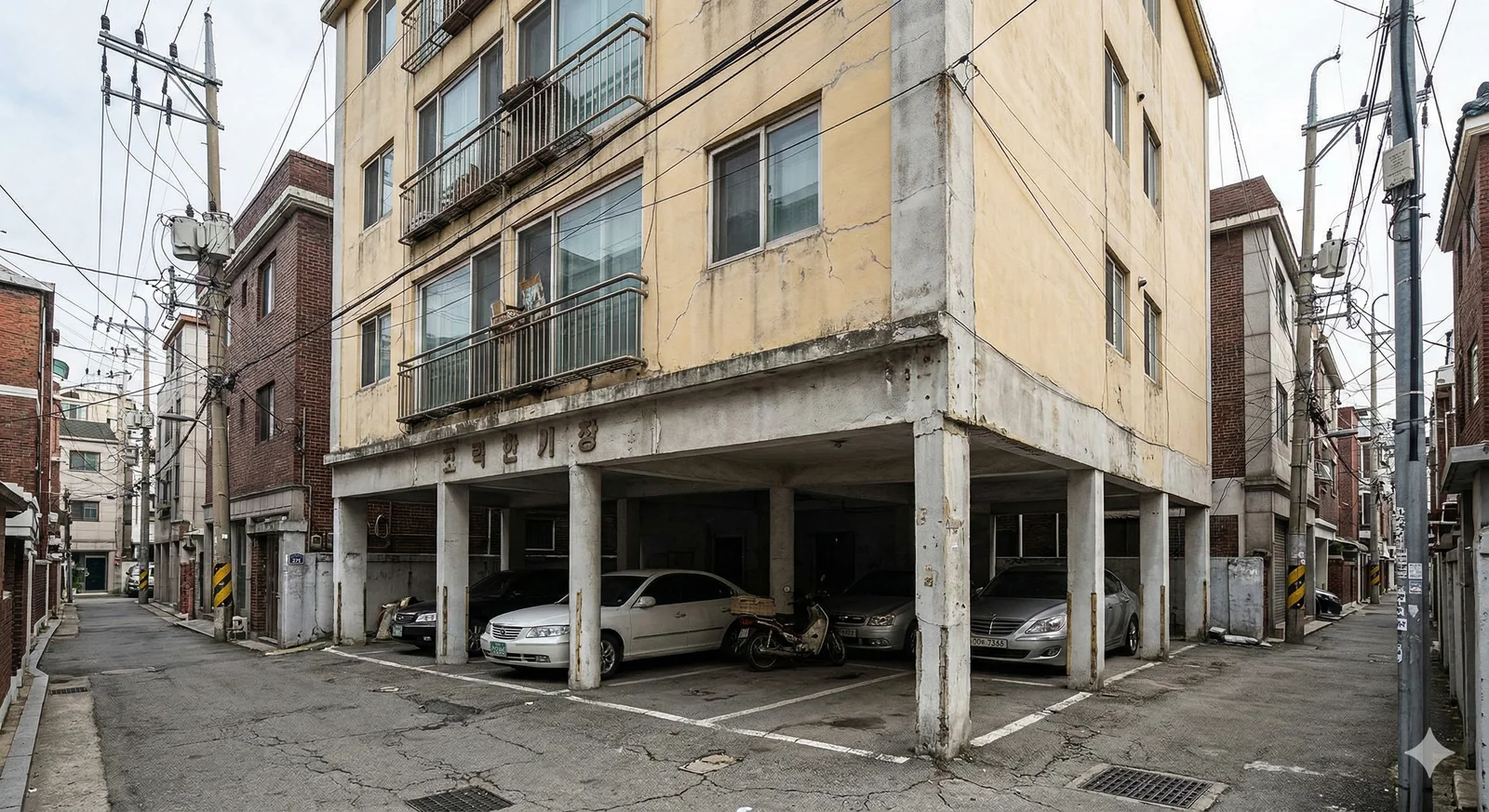

건축 당시 내진설계 의무 대상이 아니어서 내진 설계가 누락된 노후 건축물

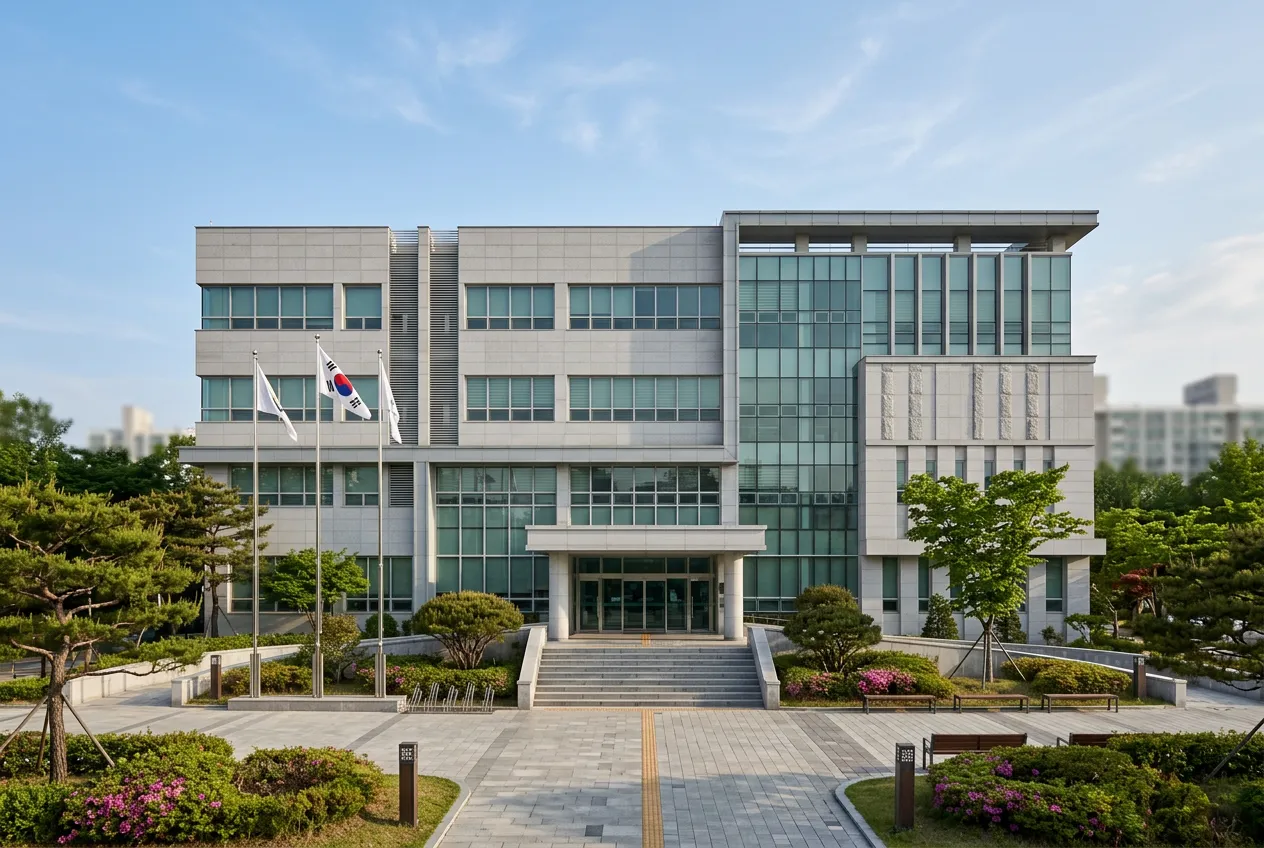

「지진대책법」 및 「교육시설법」에 따라 규모와 관계없이 내진 성능 확보가 의무화된 공공기관 및 학교 시설
16층 이상 또는 바닥면적 5,000㎡ 이상 다중이용 건축물 중 내진 성능 등급이 일정 기준치 이상 필요한 시설
시설물별 세부 대상 범위
국가재난관리 체계의 유지와 사회적 취약계층 보호를 위해 「지진대책법」 및 「교육시설법」에 의거하여
반드시 내진 성능을 확보하고 정기적으로 검증받아야 하는 핵심 대상 시설입니다.
| 구분 | 주요 대상 시설 |
|---|---|
| 공공 및 교육기관 | 모든 국공립 학교, 지자체 청사, 공공기관 소유 건축물 |
| 제1 / 2종 시설물 | 16층 이상 또는 연면적 3만㎡ 이상 건축물, 종합병원, 지하차도 등 |
| 제3종시설물 | 준공 후 15년 경과 시설 중 지자체장이 지정한 종교·숙박시설 등 |
| 기타 의무대상 | 연면적 200㎡ 이상(또는 1,000㎡ 이상), 높이 13m 이상 건축물 등 |
건축물 내진설계기준 (KDS 41 17 00)
현재 국내 내진성능평가는 최신 국가 건설기준인 KDS 41 17 00(건축물 내진설계기준)을 원칙으로 합니다. 기존 건축물이 완공 당시의 기준이 아닌, 강화된 현대의 내진 설계 기준을 만족하는지 검토하며, 비선형 정적 분석 등 고도화된 구조 해석 기법을 통해 실제 지진 시뮬레이션을 수행합니다.
구조부재 평가 범위
지진 하중을 지지하는 기둥, 보, 내력벽체, 기초의 내력을 정밀 분석하며, 각 부재의 연성과 전단 강도가 현행 기준의 내진 성능을 충족하는지 성능평가 하여 취약 부위를 식별합니다.
수직 부재지진 에너지를 지반으로 전달하는 기둥 및 내력벽체의 전단력과 연성 확인
수평 부재하중을 분산시키는 보와 슬래브의 접합부 강성 검토
기초 구조지진 시 상부 하중을 안전하게 지지할 수 있는 기초 및 지반의 지지력 확인
내진성능확보 판정 기준
해석 데이터를 바탕으로 인명안전 등 시설물별 목표성능 달성 여부를 최종 판정하며
지진 후 건물의 지속 사용 가능성과 즉각적인 보강 필요성을 데이터 기반 등급으로 제시합니다.
인명안전지진 시 구조물은 손상되더라도 붕괴를 막아 인명 피해를 방지하는 수준
붕괴방지구조물이 완전히 붕괴되지 않고 최소한의 자립 성능을 유지하는 수준
기능수행지진 후에도 시설물의 고유 기능을 즉시 수행할 수 있는 높은 수준의 안전성
평가 결과서 및 보고서 구성
내진성능평가 보고서는 시설물의 안전 등급을 결정하는 법적 근거 자료로 활용되므로,
현장 조사 기록과 구조 해석 결과가 객관적이고 투명하게 수록되어 있는지 확인해야 합니다.
현장 실측설계도서와 실제 시공 상태의 일치 여부를 확인하고 재료 강도 시험 결과 등 기초 데이터 정리
해석 모델링 데이터지진 발생 시 비선형 거동을 반영한 3D 구조해석 시뮬레이션 결과와 부재별 내력 검토서 포함
종합 등급 판정시설물의 목표 성능 충족 여부를 평가하고 최종 내진성능 등급 제시
내진보강 필요성 및 우선순위
평가 결과 내진 성능이 부족한 것으로 판정될 경우 무조건 전면 보강보다는 건물의 용도와
남은 내구연한을 고려하여 가장 효율적인 보강 시점과 부위를 결정하는 전략이 필요합니다.
| 검토 항목 | 주요 결정 요인 | 담당자 체크포인트 |
|---|---|---|
| 보강 시급성 | 구조적 결함의 정도 및 붕괴 위험성 | 즉시 보강이 필요한 긴급 부위 선별 여부 |
| 공법의 경제성 | 시공 난이도, 공사비, 내부 점유 상태 | 건물을 사용하면서 보강 가능한 공법 제안 확인 |
| 유지관리 연계 | 향후 증축이나 리모델링 계획 | 중복 투자를 막기 위한 중장기 보강 로드맵 수립 |
주거 및 상업용 노후 건축물
노후 건물의 재료 강도 저하와 구조 결함을 분석합니다. 리모델링 및 용도변경 시 하중 증가를 견디는 잔존 내력을 평가합니다.
주요 항목
노후 콘크리트 중성화에 따른 압축 강도 저하, 조적조 벽체의 횡력 저항 성능 및 균열 상태 전수 조사

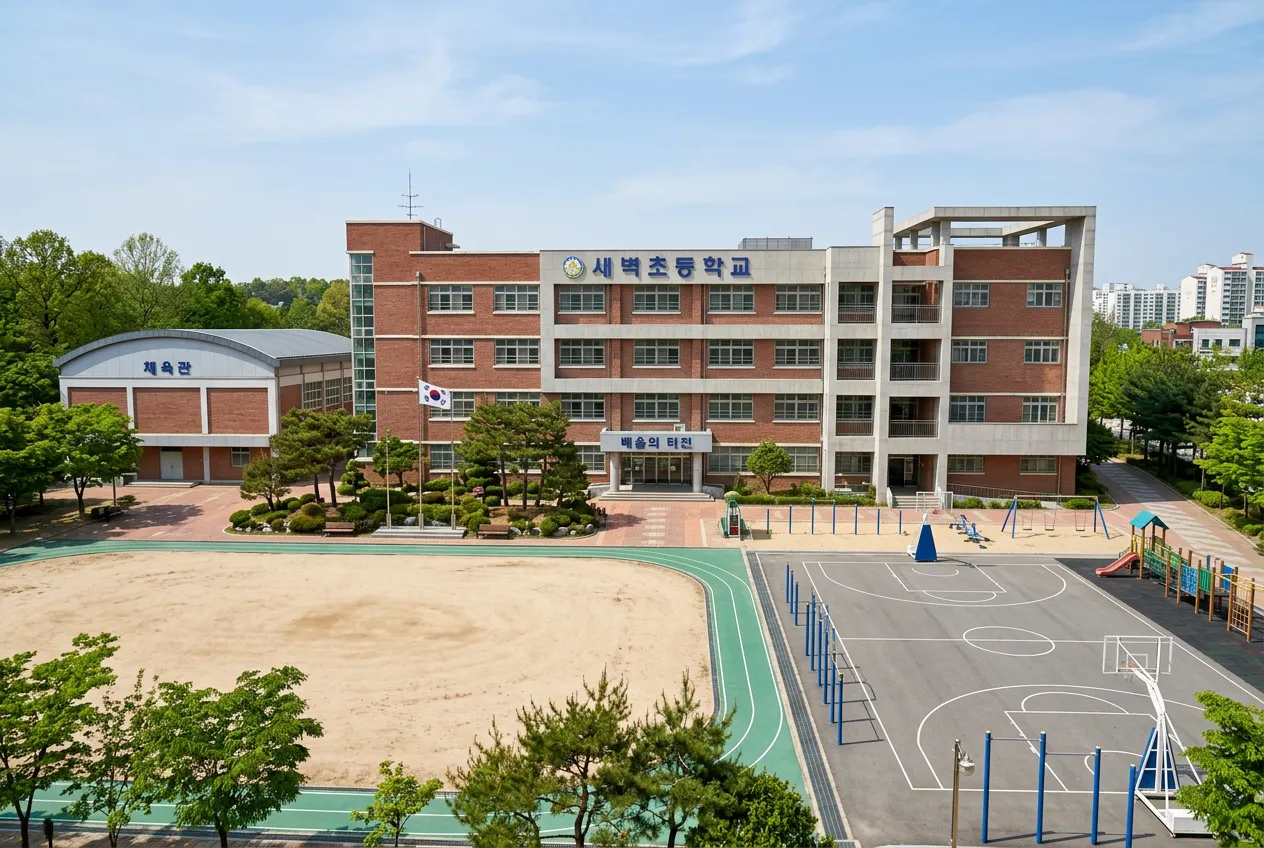

학교 및 교육시설
내진성능평가 의무 대상으로서 대피소 기능을 고려한 높은 안전율을 적용합니다. 장방형 평면에서 발생하는 비틀림 현상을 집중 검토합니다.
주요 항목
복도 측 날개벽의 강성 기여도 분석, 창호 개설에 따른 기둥의 단주 효과 및 전단 파괴 위험성 검토
의료시설 및 재난대응기관
지진 직후 즉시 기능 유지가 필요한 특급 시설물입니다. 골조 손상을 최소화하기 위해 엄격한 층간 변위 기준을 적용합니다.
주요 항목
비선형 해석을 통한 층간 변위 성능 평가, 핵심 의료 장비 설치 구역의 슬래브 및 보 내력 정밀 진단
대형 마트 및 집회시설
기둥 간격이 넓은 대공간 구조의 수평 강성과 처짐을 분석합니다. 인파 밀집 특성을 반영하여 붕괴 방지 성능을 철저히 검증합니다.
주요 항목
철골 트러스 접합부의 연성 능력 평가, 전면 유리창 설치 부위의 구조적 일체성 및 변위 추종성 검토
산업시설 및 물류 창고
고중량 적재물과 장비 진동이 상시 존재하는 환경의 기초 지지력을 평가합니다. 중량물 이동에 따른 동적 하중 변화를 분석에 반영합니다.
주요 항목
중장비 이동 경로의 바닥판 전단 강도 검토, 고중량 랙 시스템 설치 부위의 기둥 좌굴 안전성 및 기초 내력 분석
건축구조기술사 기반의 독보적 내진 전문성
홈체크는 건축구조기술사가 모든 프로젝트의 구조 해석과 결과 판정을 직접 총괄하며
전산 시뮬레이션을 통해 시설물의 실제 내진 능력을 정밀하게 입증합니다.
내진성능평가 프로세스
예비 조사부터 고난도 구조 해석을 거쳐 최종 보고서 승인까지, 내진 성능을 정밀하게 검증하는
체계적인 프로세스를 운영합니다.
기존 설계도서를 통한 구조 파악 및 현장 조사 계획 수립

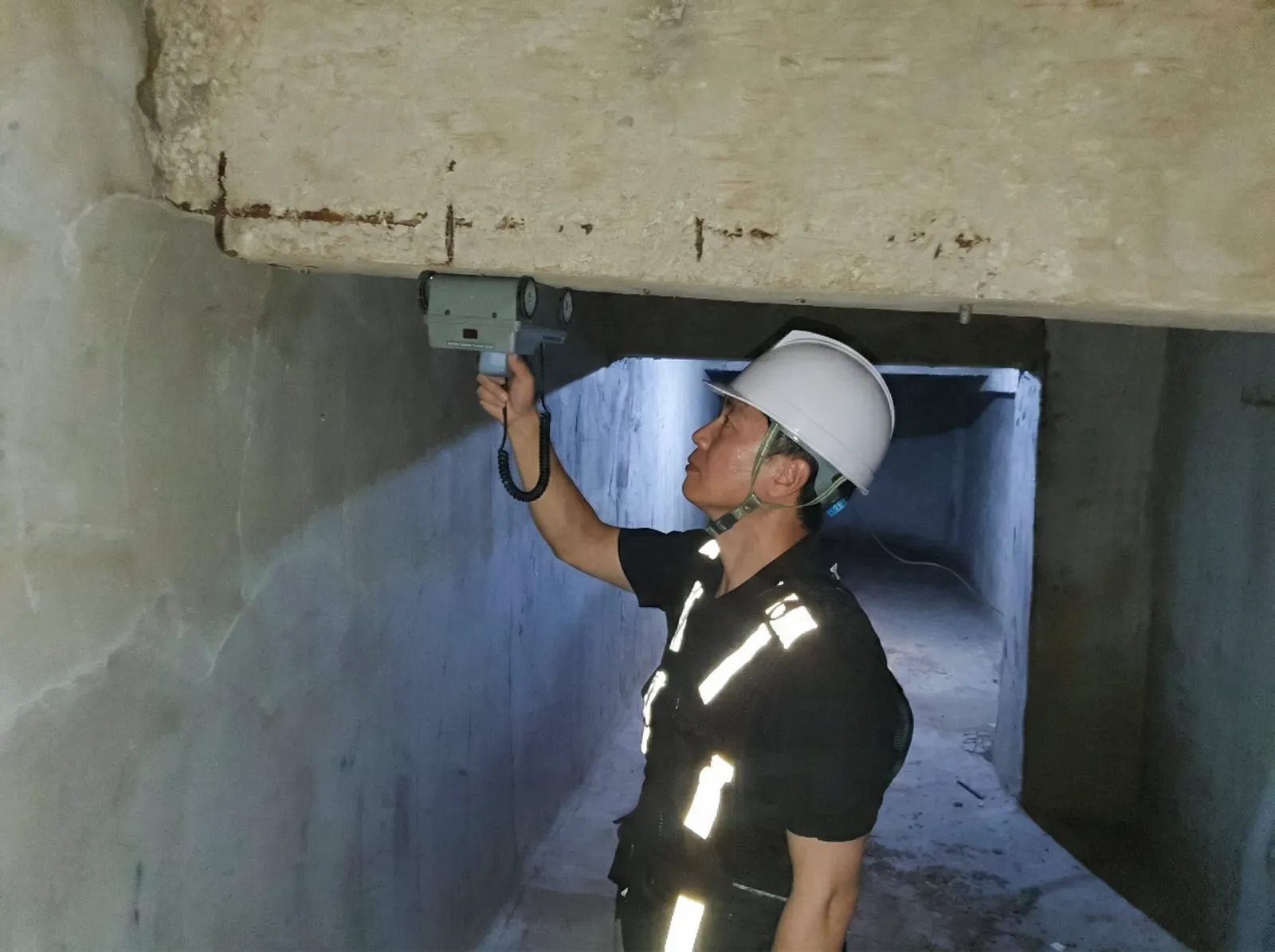

비파괴 철근 탐사, 콘크리트 강도 시험 및 부재 치수, 결함 전수 조사
3D 모델링 기반 비선형 구조 해석을 통한 부재별 내진 성능 취약점 분석
최신 KDS 기준에 부합하는 보고서 작성 및 인허가 기관 승인 업무 지원
수행 범위 및 기술 지원 (수의계약 가능)
홈체크는 관련 법령에 의거하여 수의계약이 가능한 전문 기관으로 복잡한 입찰 과정
없이도 신속하게 사업을 착수하여 긴급한 내진 성능 확인 및 대관 업무를 지원합니다.

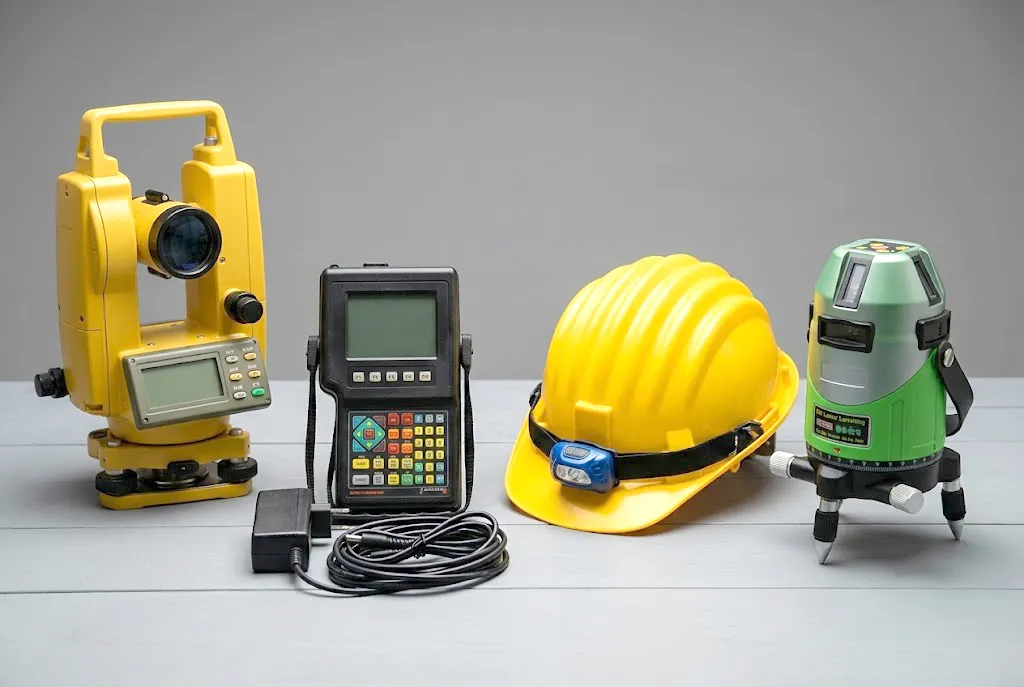

정밀 현장 조사 및 비파괴 시험
설계 도면과 실제 시공 상태의 일치 여부를 확인하기 위해 초음파 철근 탐사, 콘크리트 압축 강도 측정(슈미트 해머 및 코어 채취), 부재 치수 정밀 실측
3D 전산 구조 해석 모델링
데이터를 바탕으로 최첨단 구조 해석 프로그램을 활용하여 건물 전체를 가상 공간에 구현 및 지진 발생 시의 거동과 취약 부위를 공학적으로 분석
내진 성능 등급 판정
분석된 데이터를 기초로 현재 건물의 내진 성능 등급 산출, 법적 기준 미달 시 경제적이고 시공이 용이한 보강 공법 제안
대관 업무 및 인허가 책임 대응
내진성능평가 결과 보고서 제출 후 발생하는 검토 기관의 기술적 질의와 보완 요청에 대해 최종 승인 시까지 구조기술사 대응
수의계약 및 행정 지원
관련 규정 범위 내에서 수의계약을 통한 빠른 착수 지원, 공공기관 계약에 필요한 각종 증빙 서류와 예산 수립을 위한 기술 근거 자료 제공
지진 안전 시설물 인증 및 비용 지원 사업
행정안전부 주관 지진안전 시설물 인증 취득을 위한 전 과정을 대행하며,
민간 건축물의 경우 최대 90%까지 지원되는 내진보강 지원금 혜택을 받으실 수 있도록 안내해 드립니다.
인증 절차 대행지진안전 인증 취득을 위한 내진성능평가 보고서 작성 및 공인 인증 신청 업무 지원
정부 지원금 활용내진성능평가비 및 보강 설계비 등 행안부 지원 사업 대상 여부 확인 및 서류 완비
경제성 극대화정부 지원 정책과 홈체크의 기술력을 결합한, 고객의 자부담금을 최소화하는 전략적 지원
홈체크 내진성능평가 실적
국공립 교육시설부터 공공기관 청사, 민간 대형 건축물까지 다양한 프로젝트를 수행하며
쌓아온 독보적인 데이터와 노하우를 바탕으로 가장 안전하고 경제적인 솔루션을 제안합니다.

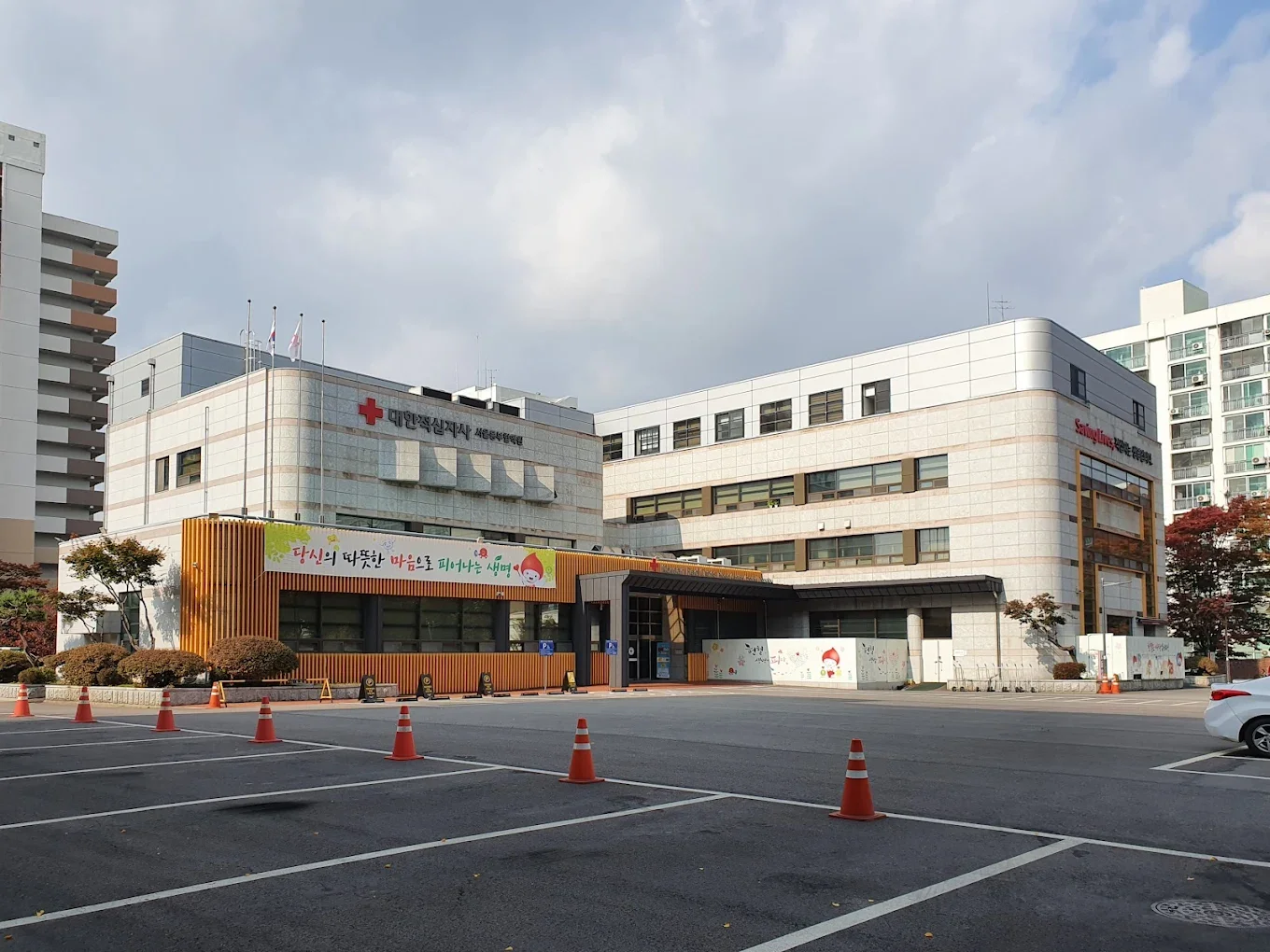

대한적십자사 동부혈액원
한국환경공단 풍속실험동

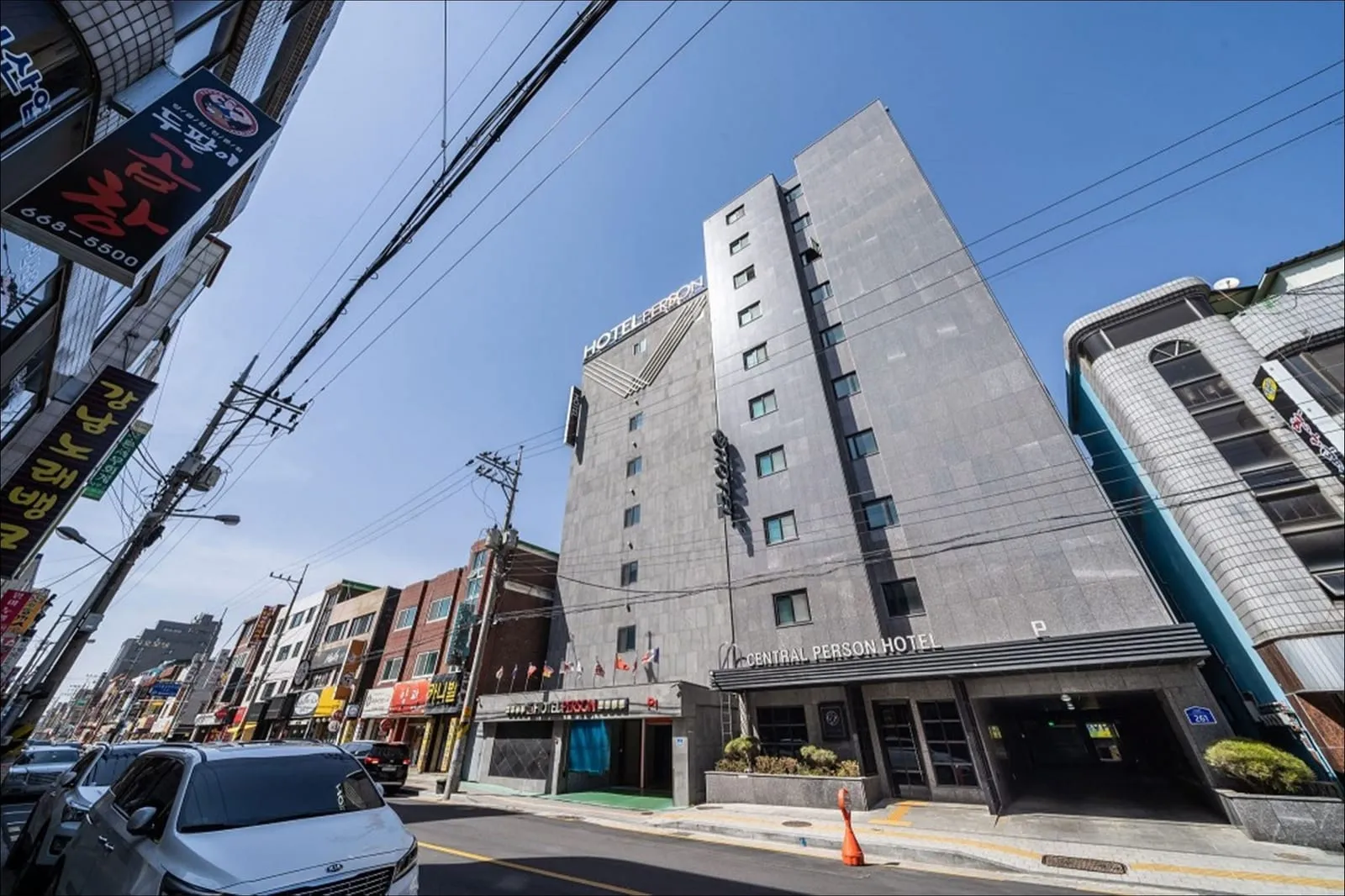

평택센트럴퍼슨호텔
영덕고가차도
활초초등학교 및 안화중학교

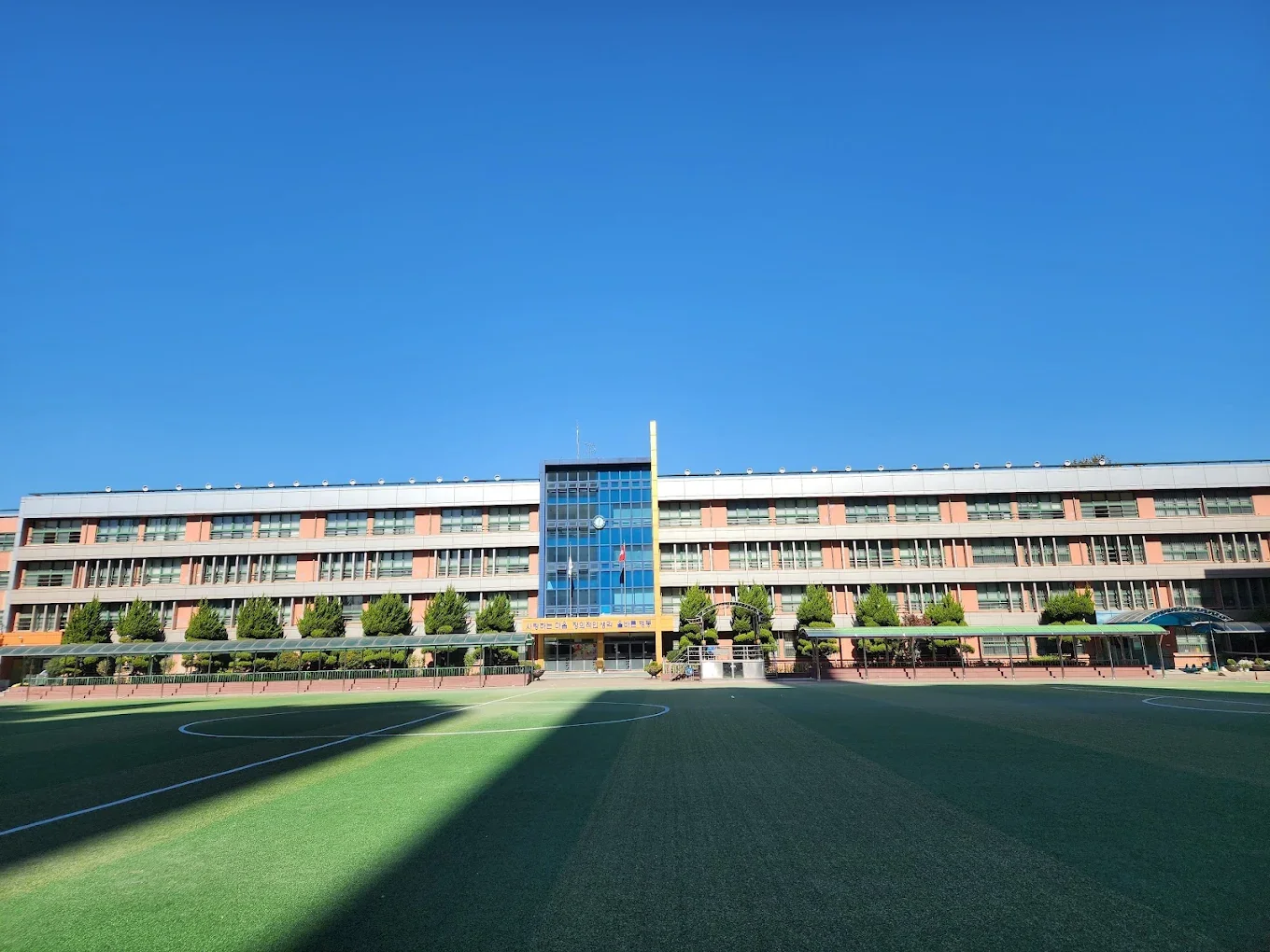

신천중학교 본관
용인마북초등학교

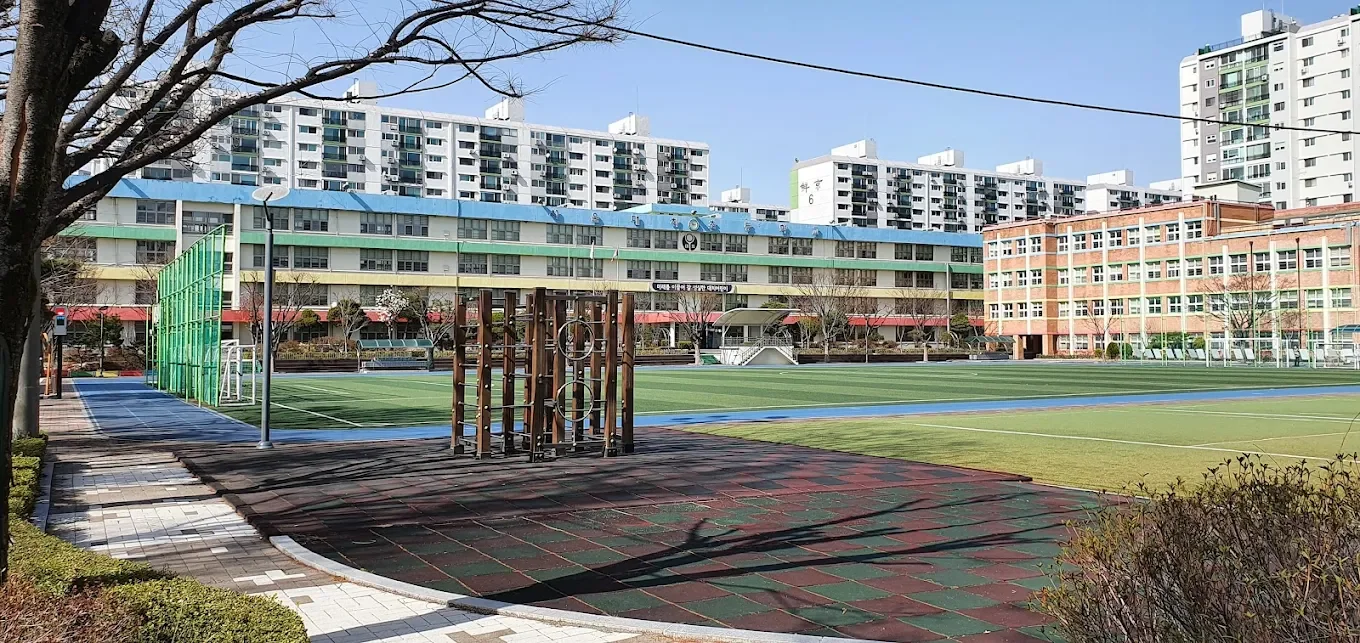

대청중학교 및 고등학교
oooo부대 3공구 3-A
제25보병사단
제1보병사단 1공구
제5군단 6공구
01내진성능평가 대상 건축물 기준은 무엇인가요?
A내진성능평가는 내진 설계가 반영되지 않은 노후 건축물이나 다중이용 시설물을 중심으로 수행됩니다. 「시설물안전법」에 따른 제1종 및 제2종 시설물 중 정밀안전진단 주기가 도래한 시설 그리고 「지진대책법」에 의해 내진보강 대책이 수립된 공공 건축물이 주요 대상입니다. 또한 「교육시설법」에 따라 전국의 유치원, 초등학교 중학교 그리고 고등학교 및 대학교 시설은 규모와 관계없이 내진 성능 확보가 의무화되어 있습니다. 특히 층수를 높이는 증축이나 적재 하중이 크게 증가하는 용도 변경이 발생할 때에도 「건축법」에 의거하여 반드시 내진 성능을 공학적으로 검증해야 합니다.02수의계약으로 평가 용역 발주가 가능한가요?
A네, 가능합니다. 「국가계약법」 및 「지방계약법」 시행령에 의거하여 일정 금액 이하의 용역이거나 건물의 안전 확보를 위해 긴급한 조치가 필요한 경우 수의계약 체결이 가능합니다. 홈체크는 건축구조기술사가 직접 총괄하는 전문 엔지니어링 법인으로서 계약 체결부터 최종 대관 승인까지 필요한 모든 행정 증빙 서류를 완벽히 지원합니다. 특히 학사 일정에 맞춰 신속한 착수가 필요한 교육청 프로젝트의 경우 수의계약을 통해 행정 소모를 줄이고 사업 기간을 획기적으로 단축할 수 있습니다.03내진성능평가 수행 기간은 얼마나 걸리나요?
A건물의 규모와 구조적 복잡성에 따라 차이가 있으나 통상적으로 현장 조사부터 최종 보고서 작성까지 약 4주에서 최대 12주 정도 소요됩니다. 만약 교육청이나 지자체의 기술 심의가 필요한 경우 검토위원회의 보완 요청 대응 기간이 더해질 수 있으므로, 인허가 일정을 고려하여 최소 2~3개월의 여유를 두고 착수하는 것을 권장드립니다.04비파괴 검사로 구조 안전 확인이 가능한가요?
A네, 현대의 내진성능평가는 건물의 손상을 최소화하는 비파괴 시험을 원칙으로 진행됩니다. 철근 탐사 장비로 벽체 내부의 철근 배근 상태와 간격을 파악하고 슈미트 해머나 초음파 속도법을 통해 콘크리트의 실제 압축 강도를 측정합니다. 정밀 실측 데이터는 설계도면과 실제 시공 상태의 오차를 잡아내는 데 결정적인 역할을 하며 구조해석 정확도를 높여줍니다.05교육시설법에 따른 평가 대상은 누구인가요?
A「교육시설법」에 따라 전국의 모든 국공립 및 사립 유치원, 초, 중, 고등학교 그리고 대학교는 내진 성능 확보 전수 조사 대상에 해당합니다. 학교 건물은 지진 발생 시 학생들의 안전을 책임지는 것은 물론 지역 사회의 긴급 대피소로 활용되어야 하기 때문에 일반 건축물보다 훨씬 엄격한 기준이 적용됩니다. 교육청은 매년 예산을 편성하여 내진 미확보 시설에 대한 성능평가를 시행하고 있습니다.06지진안전 시설물 인증 혜택은 무엇인가요?
A행정안전부 주관의 지진안전 시설물 인증을 취득하면 건축물의 안전성을 국가로부터 공인받을 뿐만 아니라 다양한 경제적 혜택을 누릴 수 있습니다. 인증 받은 건물은 지방세(취득세, 재산세) 감면, 국세 우대, 지진 보험료 할인 혜택이 주어지며 공공기관의 경우 경영 평가 가점이 부여되기도 합니다. 민간 건축물은 해당 인증 마크를 부착함으로써 입주민과 이용자에게 심리적 안정감을 제공하고 부동산 가치를 높이는 홍보 수단으로 활용할 수 있습니다.07증축 시 내진 보강이 반드시 동반되나요?
A수직 또는 수평 증축은 기존 구조물에 예상치 못한 추가 하중을 가하는 작업으로 반드시 기존 부재의 여유 내력을 확인해야 합니다. 만약 증축으로 인해 증가된 하중이 건물의 내진 성능을 위협한다고 판단될 경우 증축 허가 조건으로 내진 보강 공사가 반드시 동반됩니다. 이때 구조기술사의 정밀 분석이 있다면 전체를 보강하지 않고도 핵심 취약 부위만 보강하여 증축 가능성을 확보할 수 있습니다.08평가 수수료 산정 기준은 어떻게 되나요?
A내진성능평가 비용은 연면적, 층수, 구조 형식 그리고 수행해야 할 재료 시험의 항목 수에 따라 결정됩니다. 엔지니어링 산업 진흥법상의 대가 산정 기준을 따르며 도면이 없는 노후 건물의 경우에는 실측 비용이 추가될 수 있습니다.09재료 강도 시험은 건물 안전에 지장을 주나요?
A내진성능평가 과정에서 수행하는 콘크리트 코어 채취나 철근 노출 시험은 구조 전체의 안전성에 영향을 주지 않는 범위 내에서 제한적으로 실시됩니다. 규정에 따라 구조적으로 영향이 적은 부위에서 최소한의 샘플을 채취하며 시험 완료 즉시 고강도 무수축 모르타르 등을 사용하여 복구 작업을 진행합니다.10지반 조사를 별도로 실시해야 하는 시점은 언제인가요?
A건물이 위치한 지반의 특성에 따라 지진 하중이 크게 달라지므로 기존 지반 조사 자료가 없거나 지반 상태가 불확실한 경우 내진성능평가 과정에서 지반 조사를 병행해야 합니다. 특히 증축을 계획하거나 대규모 보강 공사가 예상되는 경우에는 정확한 지반 분류를 통해 과도한 설계를 방지하고 경제적인 보강안을 도출할 수 있습니다.11내진성능평가 결과가 부적합으로 나오면 어떻게 되나요?
A내진성능평가 결과가 목표 성능에 미달하면 해당 시설물은 보강 대책 수립이 권고됩니다. 공공기관이나 학교는 의무적으로 예산을 편성하여 내진 보강 설계 및 공사를 진행해야 하며 민간 건축물은 보강 완료 시까지 안전 등급 관리를 받게 됩니다. 하지만 부적합 판정이 곧 철거를 의미하는 것은 아닙니다.12건축구조기술사가 직접 검토하나요?
A홈체크는 내진성능평가 프로젝트의 구조 해석과 최종 판정을 소속 건축구조기술사가 총괄하고 승인합니다. 내진성능평가는 단순한 안전 점검과 달리 매우 복잡한 비선형 해석 기법이 동원되므로 반드시 국가 공인 기술사의 전문 지식이 필수적입니다.13민간 건축물 내진보강 지원 사업이 있나요?
A정부는 민간 건축물의 내진 보강 활성화를 위해 다양한 지원 정책을 시행하고 있습니다. 행정안전부 주관의 지진 안전 시설물 인증 지원 사업을 통해 내진성능평가비의 일부를 지원받거나 인증 취득 시 지자체로부터 보강 설계 및 시공비의 일부 보조금을 받는 사례가 늘고 있습니다. 홈체크는 고객이 거주하는 지역의 지자체 지원금 현황을 파악하여 예산 부담을 덜어드리는 맞춤 컨설팅을 제공합니다.14홈체크만의 차별화된 내용이 있을까요?
A홈체크는 건축구조기술사, 건축시공기술사 등 약 45명의 건축 토목 분야의 전문 엔지니어링 기업입니다. 내진성능평가 용역을 계약할 경우 내진성능평가 외에도 간단한 시설물 유지보수부터 디지털 보고서 제공 등 추가 서비스를 제공해드리고 있습니다.
