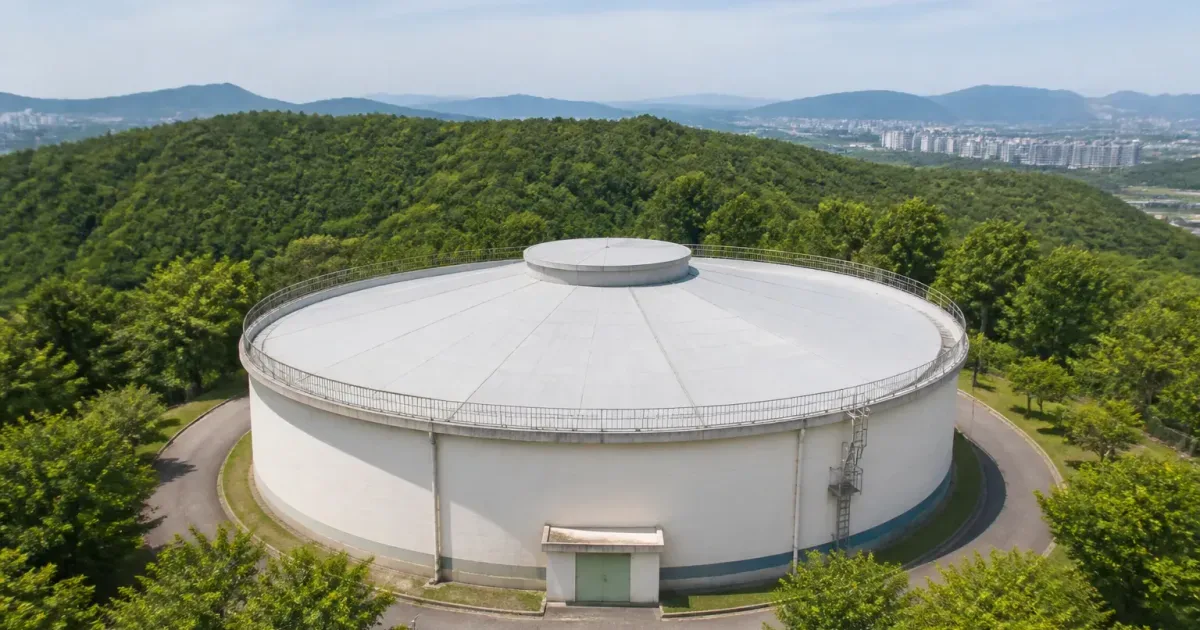

[경기 용인] OO배수지 상부 구조안전성 검토 및 토목 시설물 안전진단 수행 기록

경기 용인의 상수도 공급 시설인 OO배수지를 대상으로 상부 하중 변경에 따른 구조안전성 검토 용역을 수행했습니다. 토목 시설물은 공용 중 상부 토사 포설이나 증설 등 하중 조건이 달라질 때 구조체 전반의 내력과 사용성을 반드시 재검증해야 합니다. 시설물안전법 기준에 맞춘 정밀 안전진단 절차와 3차원 수치해석을 통한 부재별 안전율 검증 과정을 실무 기록으로 전해드립니다.

배수지 등 상하수도 토목 시설물의 법적 종별 구분과 관리 기준은 무엇인가요?

상하수도 시설물은 시민의 일상과 직결된 핵심 기반시설로, 일일 공급 용량과 저수 규모에 따라 엄격한 법적 관리 기준이 적용됩니다.

용량과 규모에 따라 제1종부터 제3종시설물로 지정되어 관리됩니다

시설물안전법상 광역상수도와 일 5만 톤 이상 지방상수도 정수시설 및 배수지는 제1종과 제2종시설물로 지정되어 정기적인 안전관리를 받습니다.

지방상수도 공급 체계의 핵심인 배수지는 구조적 붕괴나 기능 마비가 발생할 경우 광범위한 지역에 단수와 지반 침하를 유발합니다. 따라서 일정 규모 이상의 주요 상수도 구조체는 정기 점검과 진단을 체계적으로 이행해야 합니다.

소규모 배수지나 부속 시설물도 안전점검 필요성에 따라 제3종시설물로 지정·고시되어 관리될 수 있습니다. 관리주체는 시설물의 법적 종별을 정확히 확인하고 그에 맞는 정기적인 진단계획을 수립해야 합니다.

상부 토사 포설이나 시설 변경 시 구조안전성 검토를 거쳐야 하는 근거는 무엇인가요?

배수지 상부에 식생 복토나 모래 포설 등 새로운 토하중이 가해지면 준공 당시 반영된 설계하중 범위를 초과할 위험이 발생합니다.

시설물의 안전 및 유지관리에 관한 특별법에 따른 기술적 검증 의무입니다

하중 조건이 변경되는 개량이나 증설 시에는 구조체의 내력 한계와 처짐을 확인하기 위해 전문적인 안전성 검토를 선행해야 합니다.

기존 철근콘크리트 구조체에 추가되는 고정하중은 슬래브의 휨모멘트 증가와 지지 기둥의 축력 집중을 유발합니다. 특히 배수지는 내부 수압과 상부 토압이 복합적으로 작용하므로 하중 재배치에 따른 응력 변화를 정밀하게 살펴야 합니다.

구조안전성 검토 없이 상부 하중을 추가할 경우 균열 진전과 누수, 심할 경우 단면 파괴로 이어질 수 있습니다. 공학적 검토를 거쳐 허용 안전율을 충족하는지 사전에 명확히 밝히는 절차가 필수적이지요.

토목 시설물의 정기적인 점검 주기와 안전진단 용역의 소요 기간은 얼마나 걸리나요?

토목 시설물은 준공 이후 공용 기간 동안 법정 주기에 맞추어 외관과 구조적 거동을 지속적으로 살펴야 합니다.

정기 점검은 반기 1회 이상이며 구조 검토 용역은 통상 30일 내외가 소요됩니다

제1종부터 제3종 시설물은 반기별 1회 이상 정기안전점검을 수행해야 하며 세부 구조해석 용역은 현장 여건에 따라 약 30일 정도 소요됩니다.

정기안전점검은 육안과 간단한 측정 기구를 활용해 외관 결함을 신속히 파악하는 기초 점검입니다. 반면 하중 변경이나 중대 결함 발생 시 진행하는 구조안전성 검토 및 정밀안전진단은 수치해석 모델링과 현장 계측을 병행하므로 통상 1개월 안팎의 기간이 필요합니다.

점검과 진단 절차는 구조물의 공용 수명을 연장하고 선제적인 보수 계획을 세우는 핵심 수단입니다. 정해진 법정 기한을 놓치지 않고 적기에 발주하는 관리가 요구됩니다.

배수지 구조해석 절차와 부재별 계속 사용 안전성 판단 기준은 어떻게 되나요? [단계]

배수지 구조체의 안전성을 공학적으로 검증하기 위해서는 표준화된 해석 절차와 명확한 판단 기준이 적용되어야 합니다.

1. 기존 설계도서와 준공도면을 토대로 부재 치수, 콘크리트 설계강도, 철근 배근 상태를 정밀하게 파악합니다.
2. 상부 모래 포설 등 신규 하중 조건을 산정하고 지반반력계수와 내부 수압, 부력 조건을 수치화합니다.
3. 3차원 유한요소 범용 구조해석 프로그램을 활용해 자중과 토압, 수압을 결합한 하중조합별 단면력을 계산합니다.
4. 산정된 계수모멘트와 계수전단력을 단면의 공칭 휨강도 및 전단강도와 대조하여 부재별 설계 안전율을 판정합니다.

3차원 유한요소 모델링으로 휨·전단·압축력을 산정해 설계강도와 대조합니다

구조 부재의 극한강도와 사용성 검토에서 설계 안전율 1.0 이상을 확보해야 계속 사용이 가능한 것으로 판정합니다.

콘크리트구조기준에 따라 부재가 받는 계수하중이 단면의 설계강도를 넘지 않아야 합니다. 특히 슬래브 지점부와 중앙부, 벽체 하단부의 휨 파괴 여부와 벽체-슬래브 접합부의 전단 안전성을 종합적으로 따져봅니다.

기둥 부재의 경우 큰 축하중과 모멘트가 동시에 작용하므로 축력-모멘트 상관도를 통해 안전 영역에 들어오는지 평가합니다.

구조물 내구성을 유지하기 위한 균열 제어와 유지관리 대책은 무엇인가요?

상수도 구조물은 물을 상시 저장하는 특성상 콘크리트 단면의 방수성과 내구성을 유지하는 것이 무엇보다 중요합니다.

부재별 응력 상태를 파악해 허용 균열폭 관리와 정기 계측을 병행합니다

수밀성을 요구하는 토목 콘크리트 부재는 허용 균열폭을 통상 0.2mm 이내로 엄격하게 관리하며 정기적인 거동 계측을 유지관리 대책으로 수립합니다.

구조적으로 안전율을 만족하더라도 사용하중 상태에서 과도한 인장응력이 발생하면 미세 균열이 발생할 수 있습니다. 균열 틈새로 염분이나 수분이 침투하면 내부 철근이 부식되고 피복 콘크리트 박리로 이어지기 쉽습니다.

구조체 표면의 균열 전개 양상을 주기적으로 추적하고, 상부 토사 포설 이후에도 슬래브 처짐이나 벽체 변위를 모니터링하는 유지관리 체계를 갖추어야 합니다.

수행 기록: OO배수지 상부 1m 모래 포설에 따른 3차원 수치해석 및 단면 검토 [사례]

경기 용인의 배수지 부지에 접한 철근콘크리트 구조체를 대상으로 약 1개월에 걸쳐 상부 하중 변경에 따른 구조안전성 검토를 수행했습니다. 준공 후 안정적으로 운영되던 철근콘크리트 구조 배수지로, 상부에 약 1m 높이의 모래를 포설하는 계획이 수립됨에 따라 추가 하중이 구조체에 미치는 영향을 검토하는 과업이었습니다. 발주처와 현장 이름, 세부 조사 결과는 계약상 밝히지 않습니다.

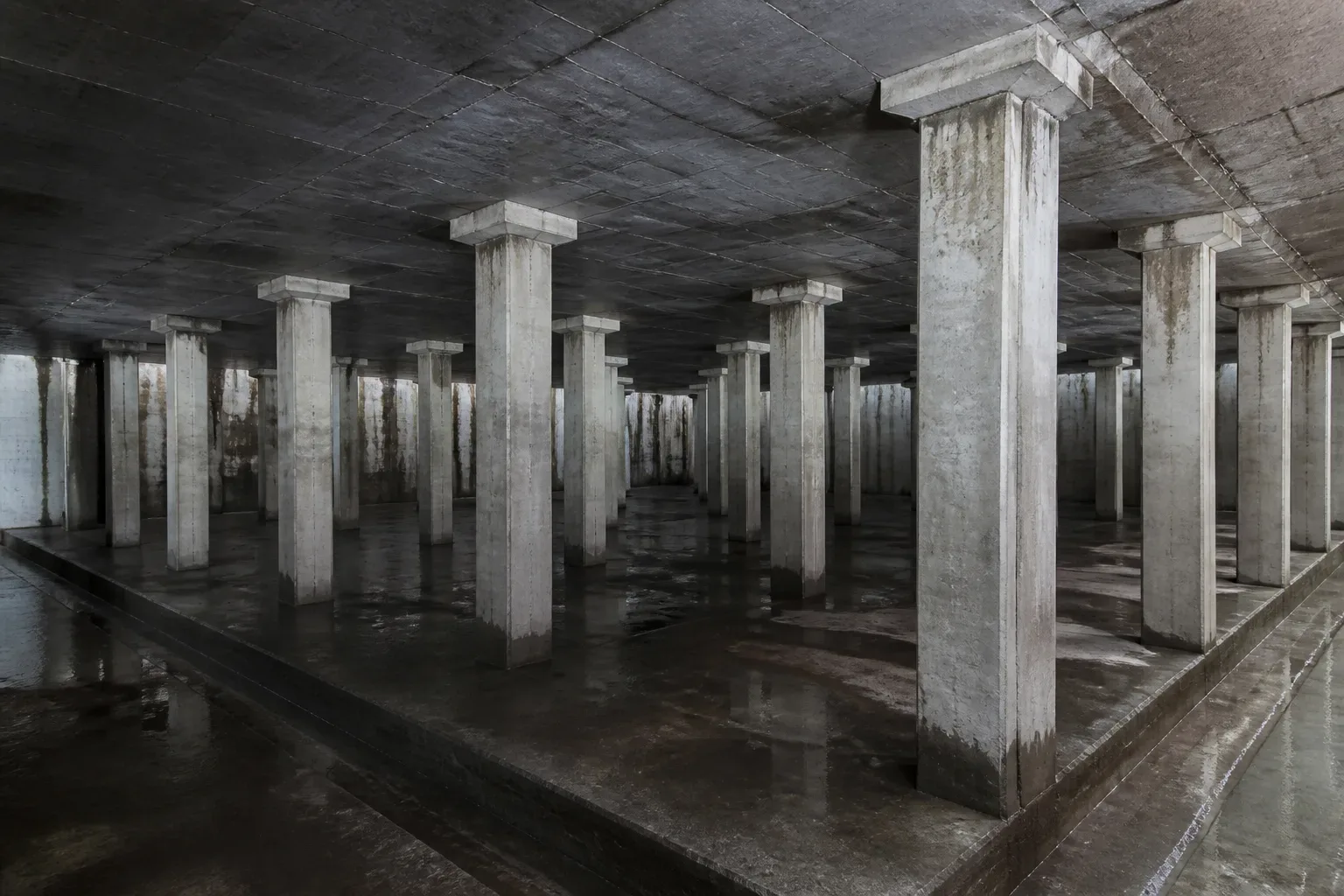

과업 착수 후 기존 준공도면을 면밀히 분석하고 현장 상태를 대조했습니다. 상부 슬래브, 벽체, 기둥, 우각부(슬래브와 벽체가 직각으로 만나는 모서리 접합부)의 철근 배근도와 단면 치수를 전산 모델링에 반영했습니다. 지반반력계수 산정을 위해 표준관입시험치를 바탕으로 탄성지지 조건을 구성하고, 만수위와 공수위 상태의 내부 수압 조건을 각각 독립된 하중 케이스로 입력했습니다.

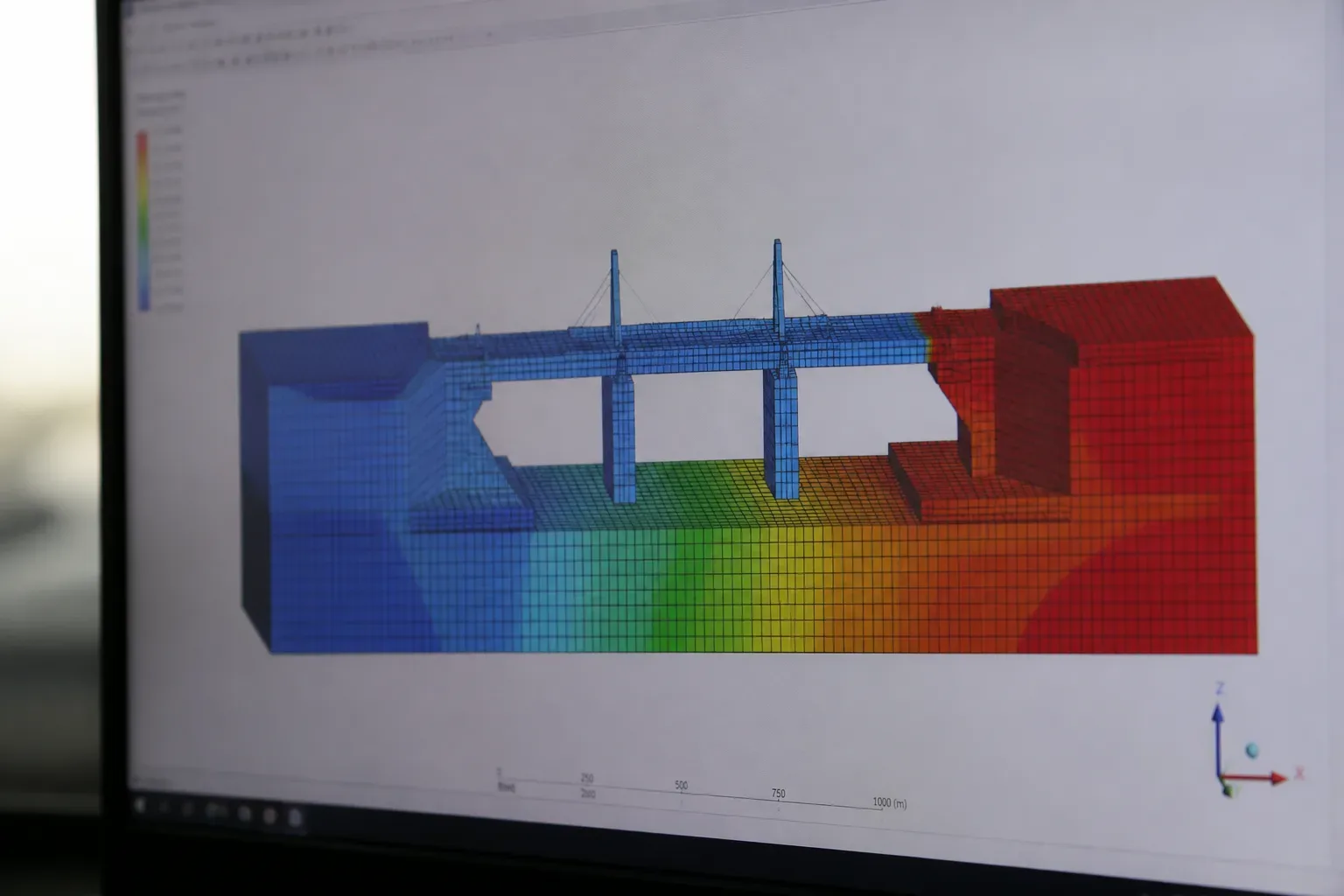

추가되는 모래 포설 하중을 상부 고정하중으로 적용한 뒤 MIDAS CIVIL 프로그램을 이용해 3차원 유한요소 수치해석을 진행했습니다. 하중조합에 따라 산정된 부재별 휨모멘트와 전단력, 축력을 도출하고 단면 설계강도와 대조하는 작업을 체계적으로 밟았습니다.

기존 준공도면 분석 후 추가 하중을 반영해 MIDAS CIVIL 전산해석을 진행했습니다

상부 모래 포설에 따른 자중 증가분을 포함한 10여 개 이상의 하중조합을 적용해 부재별 단면력을 산출했습니다.

구조해석 결과 상부 슬래브 중앙부와 지점부, 기둥부의 모멘트 분포를 정밀하게 도출했습니다. 벽체와 하부 기초 슬래브에 가해지는 토압과 수압의 상호작용을 공학적으로 검증했습니다.

수행 기록: 슬래브·벽체·기둥 부재별 내력 판정과 시공 중 관리 방안 납품 [사례]

수치해석으로 도출된 단면력을 바탕으로 부재별 극한강도 검토를 진행했습니다. 상부 슬래브 지점부와 중앙부 모두 설계휨강도가 계수모멘트를 상회하여 휨에 대한 안전율을 충족함을 확인했습니다. 전단력 검토에서도 상부 슬래브 지점부의 기존 배근된 전단보강근이 외력을 충분히 지지하는 것으로 나타났습니다.

벽체와 하부 슬래브 역시 콘크리트 자체 전단강도가 계수전단력을 상회하여 추가적인 전단 보강이 요구되지 않았습니다. 기둥 부재의 경우 최대 축력 작용 조건과 최대 모멘트 작용 조건 모두에서 설계 압축 및 휨 강도 이내에 위치함을 확인했습니다. 상부와 하부 우각부 단부 또한 기배근된 보강철근량이 소요 철근량을 상회하여 구조적 건전성을 확보하고 있었습니다.

다만 본 계산은 정적 하중을 가정한 검토이므로, 실제 모래 포설 시공 중 발생할 수 있는 중장비 진동과 집중 하중에 대한 주의사항을 명시했습니다. 과도한 중장비 진입을 제한하고 포설 장비의 이동 동선을 분산하는 시공 지침을 최종 보고서에 담아 납품했습니다.

모든 단면의 설계 안전율을 확인하고 시공 장비 진동 관리 지침을 수립했습니다

상부 슬래브부터 기둥과 벽체까지 모든 단면이 허용 내력을 만족함을 검증하고 안전 시공 관리 기준을 제시했습니다.

동일한 여건에서 상부 활용이나 하중 변경을 계획 중인 시설물 관리 담당자라면 기존 준공도서의 확보가 최우선입니다. 철근 배근 상세도와 콘크리트 설계강도 표기가 명확해야 구조해석의 정확도를 담보할 수 있기 때문입니다.

토목 시설물 안전진단 및 구조안전성 검토 실무 FAQ [자주 묻는 질문]

• 상부 토사 포설 전 구조 검토는 왜 필수적인가요? 설계 당시 고려되지 않은 추가 하중으로 인한 슬래브 균열 및 기둥 과적 파괴를 방지하기 위함입니다.
• 안전성 검토 시 가장 중요한 기초 자료는 무엇인가요? 실제 시공 상태가 기록된 준공도면, 구조계산서, 콘크리트 및 철근 설계강도 사양서입니다.
• 구조해석에서 안전율이 충족되면 시공 관리는 생략해도 되나요? 정적 안전율을 만족해도 시공 중 대형 덤프나 중장비 진동으로 균열이 생길 수 있으므로 진동 분산 관리가 필수적입니다.
• 토목 시설물의 정기안전점검 주기는 어떻게 되나요? 시설물안전법 대상 1·2·3종 시설물은 반기별 1회 이상 정기적으로 점검을 실시해야 합니다.

홈체크 토목안전진단 사업부는 기술인력 30명과 특급기술자 11명, 5종의 보유 인증을 바탕으로 토목 분야 누적 21건의 용역을 성실히 수행해 왔습니다. 배수지, 교량, 옹벽, 사면 등 토목 시설물의 법적 점검과 구조안전성 검토가 필요하신 경우 홈체크 상담 신청 페이지를 통해 관련 기술 자문을 받아보실 수 있습니다.
