[서울 성북] OO근린생활시설 복합건축물 하자진단 및 정밀 실태조사 기술 용역

준공 직후 외관상 말끔해 보이는 신축 건물이라도 내부 마감 이면이나 옥외 접합부에는 눈에 띄지 않는 결함이 잠재해 있을 수 있습니다. 특히 상가와 주거 공간이 결합된 복합건축물은 용도별 공종 구성이 복잡하여 초기 점검 시기를 놓치면 시공 책임 규명에 어려움을 겪게 되지요. 이번 현장 기록은 서울 성북구 소재 복합건축물에서 진행한 정밀 실태조사를 바탕으로 작성되었습니다. 건물 관리주체와 소유주가 반드시 확인해야 할 기술적 진단 절차와 공종별 점검 핵심을 정리해 드립니다.

상가와 주거가 혼재된 복합건축물은 어떤 법령과 기준을 적용받나요?

공용부와 전유부가 혼재된 복합건축물은 집합건물의 소유 및 관리에 관한 법률(구분소유 건물에 관한 기본 법률) 제9조를 근거로 2년부터 10년까지 공종별 담보책임을 적용받습니다.

상가와 주택이 결합된 복합시설은 일반 공동주택과 달리 공간별 이용 특성과 관리 주체가 다양합니다. 따라서 적용 법령을 명확히 구분하여 접근해야 법적 권리를 온전히 보호받을 수 있지요. 마감재 불량부터 방수, 설비, 콘크리트 구조체에 이르기까지 각 영역의 특성을 종합적으로 고려한 기준 수립이 선행되어야 합니다.

공종별 담보책임기간을 놓치면 왜 시공사 보수 청구가 어려워질까요?

실내 마감 공종은 인도일로부터 2년, 방수 및 설비 공사는 3년에서 5년 내에 제척기간(권리를 행사하지 않으면 소멸하는 법정 기간)이 만료되므로 1차 점검을 신속히 완료해야 합니다.

담보책임기간이 경과하면 시공 상의 명백한 결함이라 하더라도 법률적 보수 청구권이 소멸할 수 있습니다. 건물이 노후화되면서 발생하는 자연적 손상과 시공 불량에 따른 초기 결함을 구분하는 일도 점차 까다로워지지요. 보증기간 만료 전에 공종별 결함을 객관적인 도면 위치와 함께 확정해 두는 작업이 핵심입니다.

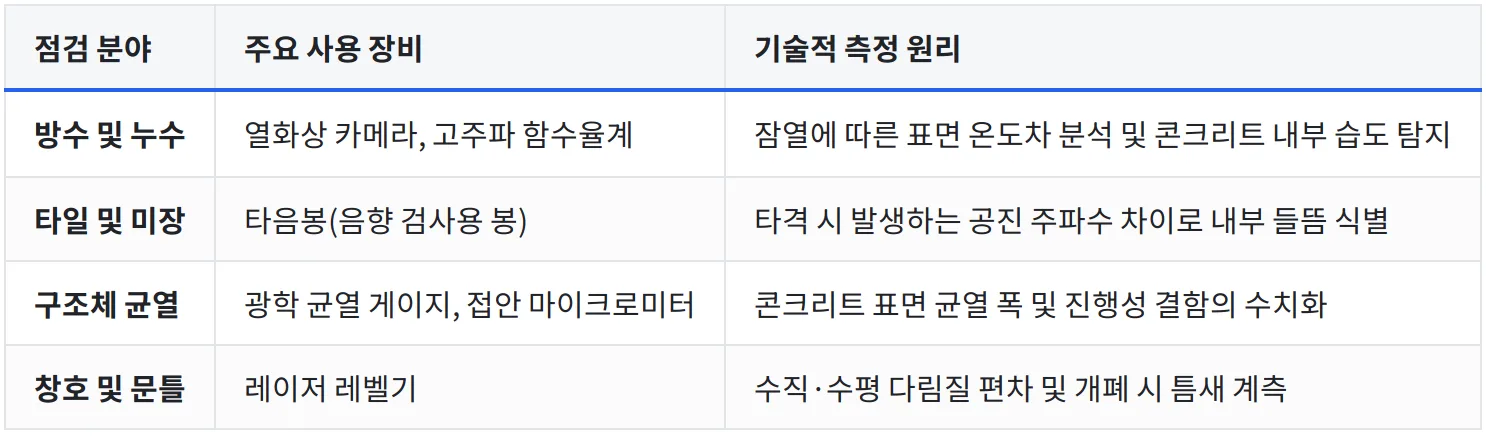

방수층 파손과 구조체 미세 균열은 어떤 장비와 원리로 추적하나요?

열화상 적외선 카메라와 고주파 함수율 측정기 2종 장비로 구조체 내부의 수분 침투 경로를 비파괴 방식으로 추적합니다.

누수 및 균열 조사는 겉으로 드러난 결함의 흔적만 채증하는 데 그치지 않고 원인 부위를 과학적으로 특정해야 합니다. 표면 온도 편차와 수분 함유량을 실시간으로 측정하여 방수층 파손 지점과 콘크리트 균열의 연관성을 증명하지요. 이러한 장비 데이터는 시공사와의 기술 협의 과정에서 객관적인 입증 자료로 기능합니다.

설계도서 대조부터 현장 실측까지 이어지는 진단 절차와 소요 기간은 어떻게 되나요?

준공도서 검토부터 최종 보고서 작성까지 통상 4단계 절차를 거치며 전체 일정은 약 3주에서 4주가량 소요됩니다.

정밀 실태조사는 도면과 시방서(공사의 표준 시공 기준을 적은 문서)를 현장 실측치와 일대일로 비교하는 것에서 출발합니다. 시공 과정에서 누락되거나 다르게 시공된 부위를 적출하여 목록화하는 작업이지요.

1. 준공도서 및 인허가 서류 분석: 준공도면, 구조계산서, 특기시방서 등 1차 기본 자료 검토
2. 현장 전수 조사 및 비파괴 계측: 전유부 및 공용부 결함 조사, 장비 측정값 채증
3. 설계도서 대조 및 기준 판정: 도면 매핑, 허용오차 기준 대조, 시공 적합성 검토
4. 결과 보고서 작성 및 납품: 결함 목록 및 위치도, 기술적 판정 근거 편철

[수행 사례] 서울 성북 OO복합건물 옥외부 및 실내 10개 공종 정밀 조사

서울 성북의 2020년대 준공 지상 2층 규모 철근콘크리트구조 OO근린생활시설 복합건축물을 대상으로, 약 한 달에 걸쳐 정밀 하자진단을 수행했습니다.

의뢰인과 건물 이름, 세부 조사 결과는 계약상 밝히지 않습니다. 본 현장은 1층 제2종 근린생활시설과 2층 주거 공간이 복합된 건물로, 준공 후 마감 및 누수 관련 문제가 옥내외 곳곳에서 제기되어 정밀 조사를 진행했습니다. 준공도면과 허용오차 판정 기준을 바탕으로 전유부 및 공용부 총 10개 세부 공종에 대한 체계적인 조사를 진행했습니다.

지붕·테라스 방수 결함과 외벽 석재 백화 현상의 집중 채증 과정

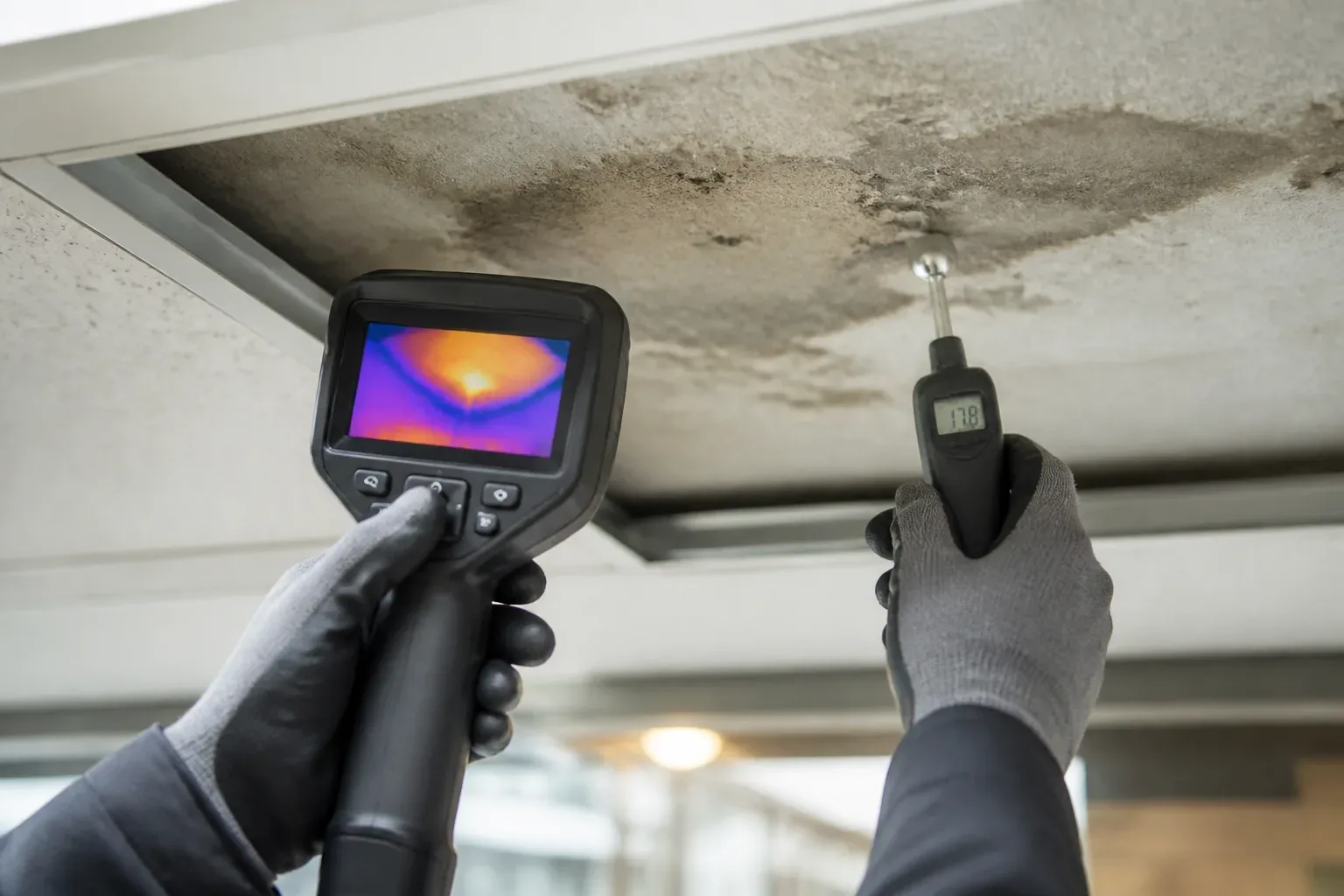

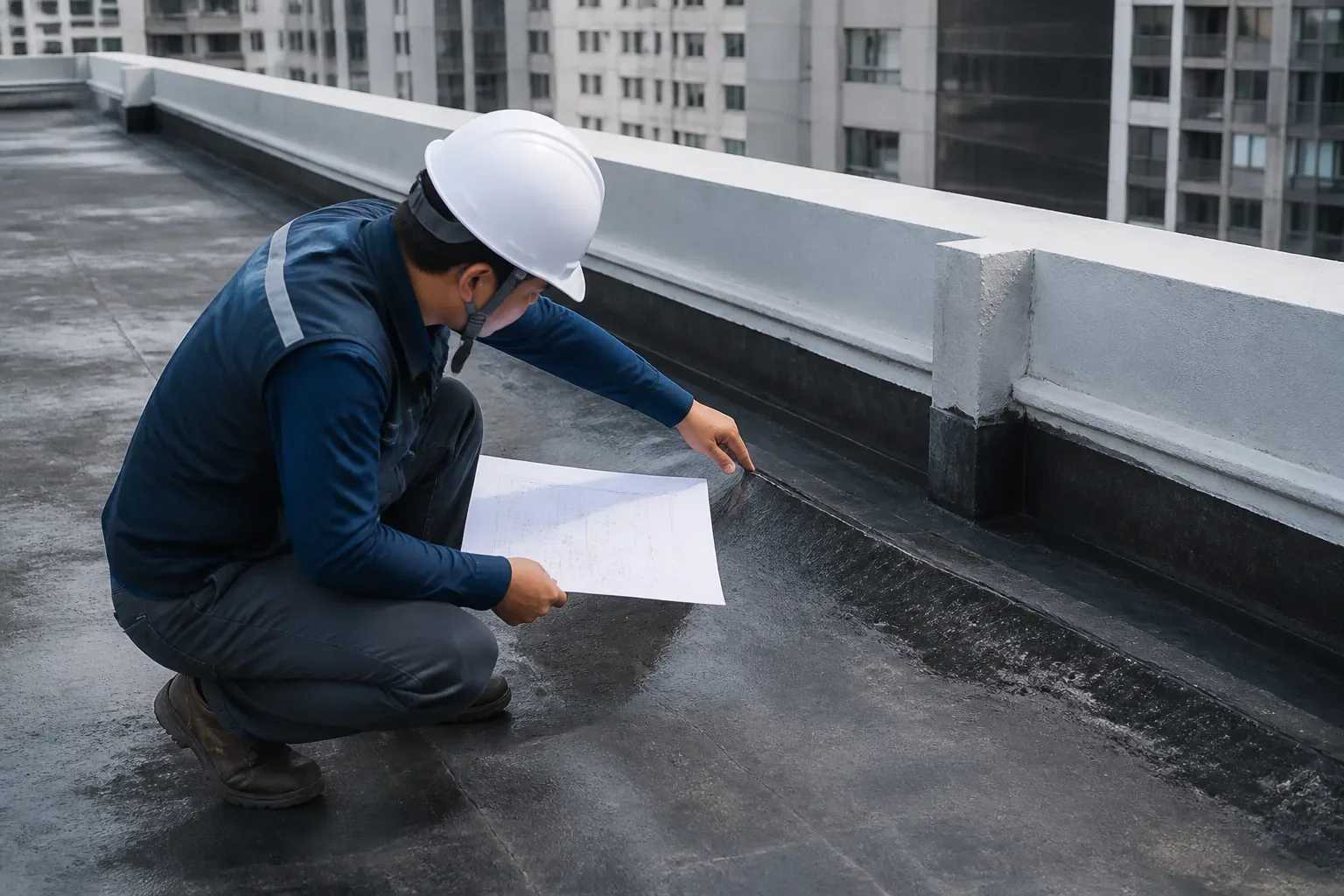

현장 착수 단계에서는 지붕 바닥과 2층 테라스 방수층의 접합 부위를 열화상 및 함수율 측정 장비로 집중 점검했습니다. 2층 침실과 보일러실 천장 부위에서 확인된 누수 흔적의 유입 경로를 역추적하여 옥상 바닥 슬래브 방수 결함과의 인과관계를 검토했습니다.

1층 옥외 통로 구간에서는 천장 유리 시공부의 수밀 불량과 바닥 석재 표면의 백화 현상(수분이 증발하며 시멘트 성분이 하얗게 응고되는 현상)을 채증했습니다. 옥외 조경등 및 벽부등의 고정 불량, 배수펌프 부식 상태, 맨홀 철재 부식 등 외부 부대시설의 작동 및 고정 상태도 목록화하여 도면에 반영했습니다.

도면 매핑을 통한 타일 뒷채움 부족 및 실내 마감 균열 판정

실내 마감 공종에서는 1층 주방과 2층 서재의 바닥 타일 뒷채움 부족(접착 모르타르 충전 불량)을 타음 검사로 확인하고 도면에 위치를 기록했습니다. 벽타일 코너비드 접합 단차와 실내 벽체 및 천장 도장면의 균열, 문틀 주위 코킹(실링재 마감) 벌어짐 부위도 정밀 계측했습니다. 1층 근린생활시설 출입문의 수직수평 오차와 개폐 불량 상태를 레이저 레벨기로 측정하여 판정 근거를 수립했습니다.

현장 조사를 모두 마친 뒤에는 수집된 10개 공종의 결함 데이터를 기반으로 기술 판정 보고서를 편철하여 의뢰인에게 최종 납품했습니다. 유사한 구조를 가진 복합건축물의 관리주체라면, 준공 직후 도면과 현장 마감 상태를 조기에 전수 점검하여 객관적인 기록을 남겨두는 준비가 필요합니다.

복합건물 하자 판정 및 보수 청구 실무에서 자주 묻는 질문

Q1. 상가와 주택의 담보책임기간 기산일은 서로 다른가요?

전유부분은 구분소유자에게 공간이 인도된 날부터 기산하며, 복도나 옥상 같은 공용부분은 건물의 사용승인일(준공일)부터 계산을 시작합니다.

Q2. 육안으로 보이지 않는 타일 뒷채움 불량도 하자로 인정되나요?

타음봉을 통한 음향 검사로 접착 모르타르 충전 불량이 확인되면 마감재 탈락 위험이 있는 시공 결함으로 판정됩니다.

Q3. 시공사에 하자보수를 청구할 때 가장 먼저 준비해야 할 서류는 무엇인가요?

준공도면과 대조하여 결함 부위의 위치와 상태를 명시한 객관적인 조사 보고서 및 사진대장이 가장 우선적으로 구비되어야 합니다.

Q4. 준공 도면과 다르게 시공된 부분도 보수 청구 대상에 포함되나요?

준공도면이나 특별시방서에 명시된 시공 기준과 다르게 시공되어 건물의 성능이나 미관을 저해하는 경우 변경시공 또는 오시공 하자로 다루어집니다.

신축 복합건축물의 시공상 결함은 전문 기술인력의 정확한 도면 검토와 정밀 계측을 통해서만 명확한 보수 근거를 확립할 수 있습니다. 홈체크 상담 신청 페이지를 통해 관련 시설물 진단 절차와 기술적 점검 방안을 확인해 보실 수 있습니다. 전문 기술팀의 진단을 통해 건축물의 구조적 안정성과 자산 가치를 체계적으로 관리해 보시기 바랍니다.
