경기 용인] OOO 지식산업센터 시설물 하자진단 및 정밀 실태조사 기술 용역 사례

1단계: 준공 시점이 다른 복합 건축물의 특성을 고려한 사전 준비와 과업 설계

대형 집합건물이나 지식산업센터는 규모가 방대하고 복잡한 구조를 지니고 있어 체계적인 사전 조율 없이 정밀한 진단을 수행하기 어렵습니다. 특히 경기도 용인시 기흥구에 위치한 OOO 지식산업센터처럼 지하 6층, 지상 29층 규모의 초대형 2개 동으로 구성된 건축물은 동별 특성을 명확히 구분하여 접근해야 하지요. 해당 단지는 A동(연면적 약 98,088㎡, 철근 콘크리트 구조)과 B동(연면적 약 99,751㎡, 철골 철근 콘크리트 및 철근 콘크리트 복합 구조)의 사용승인일이 약 2년의 시차를 두고 있어, 각 동의 보증기간 만료 시점을 정밀하게 계산하는 작업이 선행되었습니다.

용인시에서는 민간 건축물의 안전사고를 예방하고 부실시공을 방지하기 위해 정기적인 품질점검과 현장 안전점검을 매우 강조하고 있습니다. 이러한 정책적 방향에 부합하도록, 본 용역에서는 시공 단계와 준공 후 이력을 정밀하게 분석하여 과업의 범위를 설계하였습니다. 건축주와 입주자대표회의가 시공사를 상대로 정당한 하자보수를 요구하기 위해서는 법적 효력을 갖춘 객관적 근거가 필수적입니다. 이에 따라 설계도서 검증, 연차별 하자보수 대상 분류, 공용부 및 전유부의 기능적·미관적 결함 조사를 포함하는 종합적인 경기 용인 하자진단 계획을 수립하고 본격적인 현장 채증에 착수하였습니다.

2단계: 지하주차장 누수 유수 경로와 바닥 균열의 집중적인 현장 채증 과정

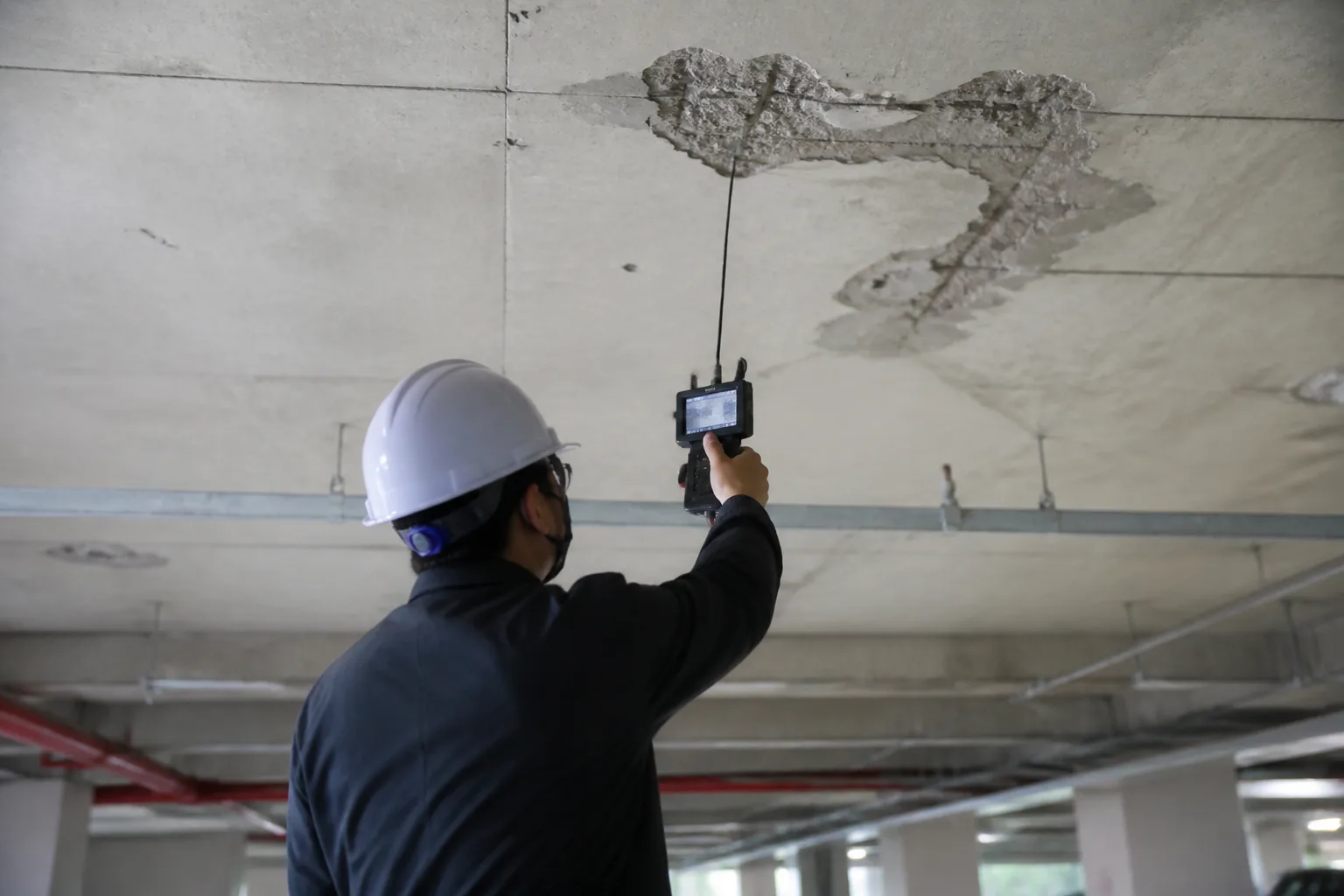

지하주차장은 외부 토압과 지하수의 영향을 직접적으로 받는 공간이므로, 장기적인 구조 안전성을 확보하기 위해 가장 집중적인 조사가 이루어지는 구역입니다. 이번 현장조사 과정에서는 습도와 온도가 복합적으로 작용하는 지하 5층과 지하 6층의 하부층을 중심으로 정밀한 결함 채증을 전개하였습니다. 콘크리트 열화와 누수 경로는 육안 조사에만 의존하지 않고, 균열 게이지와 고해상도 촬영 장비를 동원하여 미세한 틈새까지 추적하였지요.

• 지하주차장 천장 누수 오염: 지하 5층 천장 구역에서 총 24개소, 지하 6층 천장 구역에서 총 22개소의 누수 흔적 및 결로로 인한 백태 오염을 확인했습니다.

• 지하주차장 바닥 균열: 차량 이동이 빈번한 지하주차장 바닥면 전체에서 총 4,878.96㎡ 규모의 균열을 적출하였으며, 특히 지하 6층 바닥면에서만 26개소의 균열 하자가 집중적으로 발견되었습니다.

• 바닥 도장 박리 및 불량: 수분 유입과 시공 불량으로 인해 바닥 에폭시 도장면이 들뜨거나 벗겨진 면적이 총 1,218.24㎡에 달하는 것으로 집계되었습니다.

이러한 데이터 수집 과정은 단순히 결함의 위치를 적는 것에 그치지 않고, 균열의 폭과 깊이, 누수가 진행되는 유수 경로를 공학적으로 분석하여 기록하는 전문성이 요구됩니다. 축적된 현장 데이터는 시공사의 부실시공 여부를 규명하고 향후 보수 공사의 공법을 결정하는 결정적인 단서가 됩니다.

3단계: 옥상 물고임부터 외벽 석재 들뜸까지 공용부 결함의 도면 매핑 기술

공용부는 입주민 전체의 안전과 직결될 뿐만 아니라 건축물의 수명에 직접적인 영향을 미치기 때문에 더욱 엄격한 기준으로 조사해야 합니다. 옥상층과 외벽 마감재는 외부 기후 변화에 항상 노출되어 있어 작은 결함이 대형 사고나 심각한 내부 누수로 이어질 가능성이 큽니다. 이번 경기 용인 하자진단 과정에서는 건물 전체의 외관 조사와 함께 도면 매핑 기술을 활용하여 하자의 위치를 평면도와 입면도 상에 정확히 마킹하였습니다.

• 옥상 및 옥탑 바닥 물고임: 옥상 바닥의 구배(기울기) 불량으로 인해 비가 온 뒤 물이 원활하게 배수되지 못하고 고이는 면적이 총 98.00㎡로 조사되었습니다. 이는 방수층의 조기 열화와 콘크리트 부식을 유발하는 주된 원인이 됩니다.

• 외부 마감재 및 석재 들뜸: A동 지상주차장 주출입구 좌측 석축 마감 석재와 B동 주차입구 캐노피 마감 석재에서 들뜸 현상이 확인되어 탈락으로 인한 인명 피해 우려가 제기되었습니다.

• 외벽 배면 누수 피해: B동 외부 배면의 방수 불량으로 인해 누수 오염 물질이 내부로 유입되어, 지상 3층 사무실 및 영화관 내부 벽체와 천장에 심각한 오염을 유발한 사실을 명확하게 규명하였습니다.

적출된 모든 결함은 도면 위에 개별 일련번호와 함께 매핑되어 보고서에 수록되었습니다. 이 방식은 시공사나 보수 업체가 하자 위치를 즉각적으로 파악할 수 있도록 도와주며, 보수 작업의 누락을 방지하는 실무적인 이점을 제공합니다.

4단계: 5년차 및 10년차 보증연차별 하자보수 비용 산정과 최종 보고서의 감정 가치

현장에서 적출된 결함 데이터를 바탕으로 법원 건설감정실무 기준과 물가정보 단가를 적용하여 정밀한 보수 비용을 산정하였습니다. 연차별 비용 분석은 시공사와의 보증금 청구 소송이나 합의 과정에서 법적 다툼을 예방하고 빠른 합의를 이끌어내는 강력한 무기가 됩니다.

5단계: 미처리 하자 목록의 체계적 관리와 시공사 협의를 위한 실무적 제언

최종 보고서가 발간된 이후의 핵심 과업은 적출된 하자가 실제로 보수되도록 시공사와 협의하는 단계입니다. 현장 조사 결과, 관리센터에 이미 접수되었으나 미처리 상태로 방치된 항목들이 다수 존재함을 확인하였습니다. A동 지하 5층 유수검지장치실의 전등회로 분리 미비 건이나 로비 등기구 점등 불량, 실외기실 출입문 개폐 불량 등 사소해 보이는 항목이라도 장기적으로는 건물의 기능적 가치를 저하시키는 요인이 됩니다.

성공적인 하자 보수 협의를 위해서는 미처리 하자 목록을 체계적으로 분류하고, 시공사의 귀책사유를 명확히 입증하는 기술적 소견서가 동반되어야 합니다. 보수 비용은 실제 시공 시점의 물가나 계약 조건에 따라 일부 변동될 수 있으므로, 보고서에 명시된 공학적 근거를 바탕으로 협상 테이블에 임하는 것이 유리합니다. 대형 시설물의 자산 가치 보존과 원활한 분쟁 해결을 위해 체계적인 진단 프로세스를 고민하고 계신다면, 신뢰할 수 있는 파트너와 함께 첫 단추를 꿰어보시길 권해드립니다. 전문적인 기술 자문과 정밀한 분석이 필요하신 경우 홈체크 상담 신청 페이지를 통해 상세한 안내를 받아보실 수 있습니다.
