OO옹벽 정기안전점검

배면 토압이 바뀌거나 지하수위가 올라가면 옹벽 전면 콘크리트에는 균열이나 박락, 배부름 같은 징후가 먼저 나타납니다. 지자체와 공공기관의 실무자에게는 주기적인 정기안전점검으로 표면 결함을 찾아내 구조적 불안정을 막는 과정이 기본 유지관리 업무입니다.

홈체크 토목안전진단 기술팀은 『시설물의 안전 및 유지관리에 관한 특별법』에 맞춰 OO옹벽 점검을 마쳤습니다. 설계도서가 전혀 남아있지 않은 현장이었기 때문에 지난 점검 기록과 보수 이력을 일일이 추적해 외관 변상 추이를 파악했습니다. 2025년 4월부터 2025년 5월까지 외관조사와 자료 분석을 거쳐 최종 보고서로 엮어냈습니다.

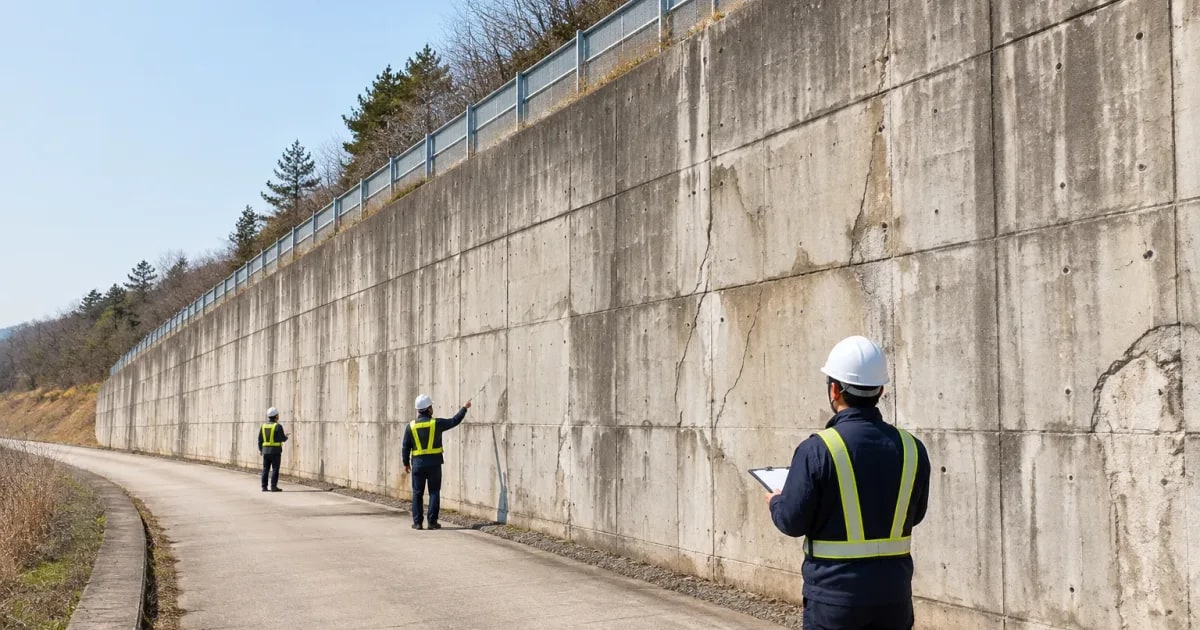

시설물안전법에 근거한 과업 추진 체계와 사전 조사 단계

옹벽 정기안전점검은 구조물의 기능적 저하 상태를 파악해 재해를 예방하는 법정 점검 과업입니다. 사전 자료 검토부터 현장 육안조사, 비교 분석, 보고서 작성에 이르는 4단계 추진 공정으로 진행되었습니다.

1. 사전조사 단계

이전 점검 결과와 시설물 관리대장부터 찾아봅니다. 과거에 어떤 결함이 나왔고 어디를 고쳤는지 먼저 확인해야 현장 점검 동선과 세부 조사 계획을 제대로 짤 수 있습니다.

1. 현장 외관조사 단계

철근콘크리트 옹벽 본체와 상부 비탈면, 배면 부지를 직접 도보로 이동하며 표면 결함과 주변 지반 상태를 확인하고 체크리스트를 작성합니다.

1. 자료 검토 및 상태 분석 단계

현장에서 적은 균열, 박락, 재료분리를 전회차 도면 및 사진과 1:1로 맞대어 결함이 번졌는지 살피고 상위 안전점검 필요성을 따져봅니다.

1. 성과품 작성 및 편철 단계

위치별 결함 사진과 현장 기록을 묶어 정기안전점검 결과표와 요약표를 납품 양식에 맞춰 정리합니다.

특별법 규정에 따른 점검 목적 및 55일간의 단계별 추진 일정

이 과업은 『시설물의 안전 및 유지관리에 관한 특별법』 제11조와 동법 시행령 제8조에 바탕을 둡니다. 점검 목적은 물리적, 기능적 결함을 제때 찾아내 시민 안전을 지키는 데 있습니다.

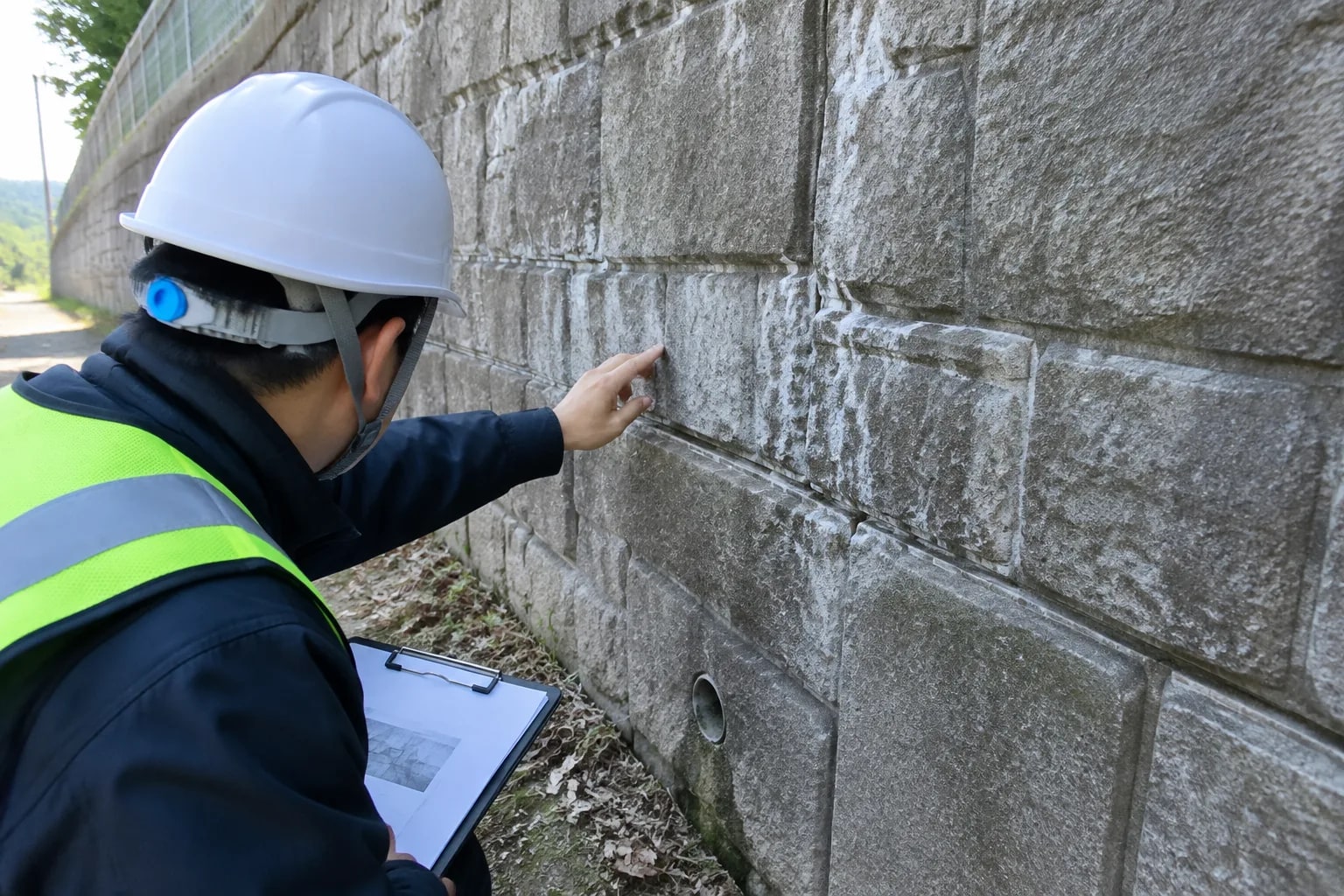

전체 일정은 2025년 4월부터 5월까지 진행했습니다. 초기 자료 검토가 끝난 직후 옹벽 전면과 배면을 직접 돌며 외관 변형을 확인하는 일정을 배정했습니다. 정기안전점검은 비파괴 강도 시험이나 수치해석을 거치는 정밀 점검과 성격이 다르며, 육안조사를 바탕으로 구조물의 변형 유무와 유지관리 상태를 확인하는 데 집중합니다. 구조적 변상 여부를 판단하는 데 필요한 최소 조사 일수를 공정표에 고르게 안배하였습니다.

기본 설계도서 부재 조건에서의 과거 점검 이력 및 보수 기록 확인

현장 투입 전 보관된 설계도서를 검토한 결과, 준공도서와 시방서, 구조계산서, 지질조사서, 실측도면 일체가 존재하지 않는 상태였습니다. 도면이 유실된 노후 구조물은 부재의 배근 상태나 단면 치수를 사전에 가늠하기 어렵기 때문에 이전 유지관리 기록을 찾는 작업이 선행되어야 합니다.

다행히 시설물 관리 기록에서 과거 정기안전점검 2회 수행 이력과 표면 실런트 보충, 볼트 체결 형태의 보수 및 보강 기록을 찾아낼 수 있었습니다. 점검팀은 현장 육안조사로 준공 이후 옹벽의 추가적인 용도변경이나 배면부 하중변화가 발생하지 않았음을 확인하였습니다. 도면이 부재한 조건에서는 과거 점검 결과에 기재된 결함 위치가 현장 조사의 기준 측점으로 기능하게 됩니다.

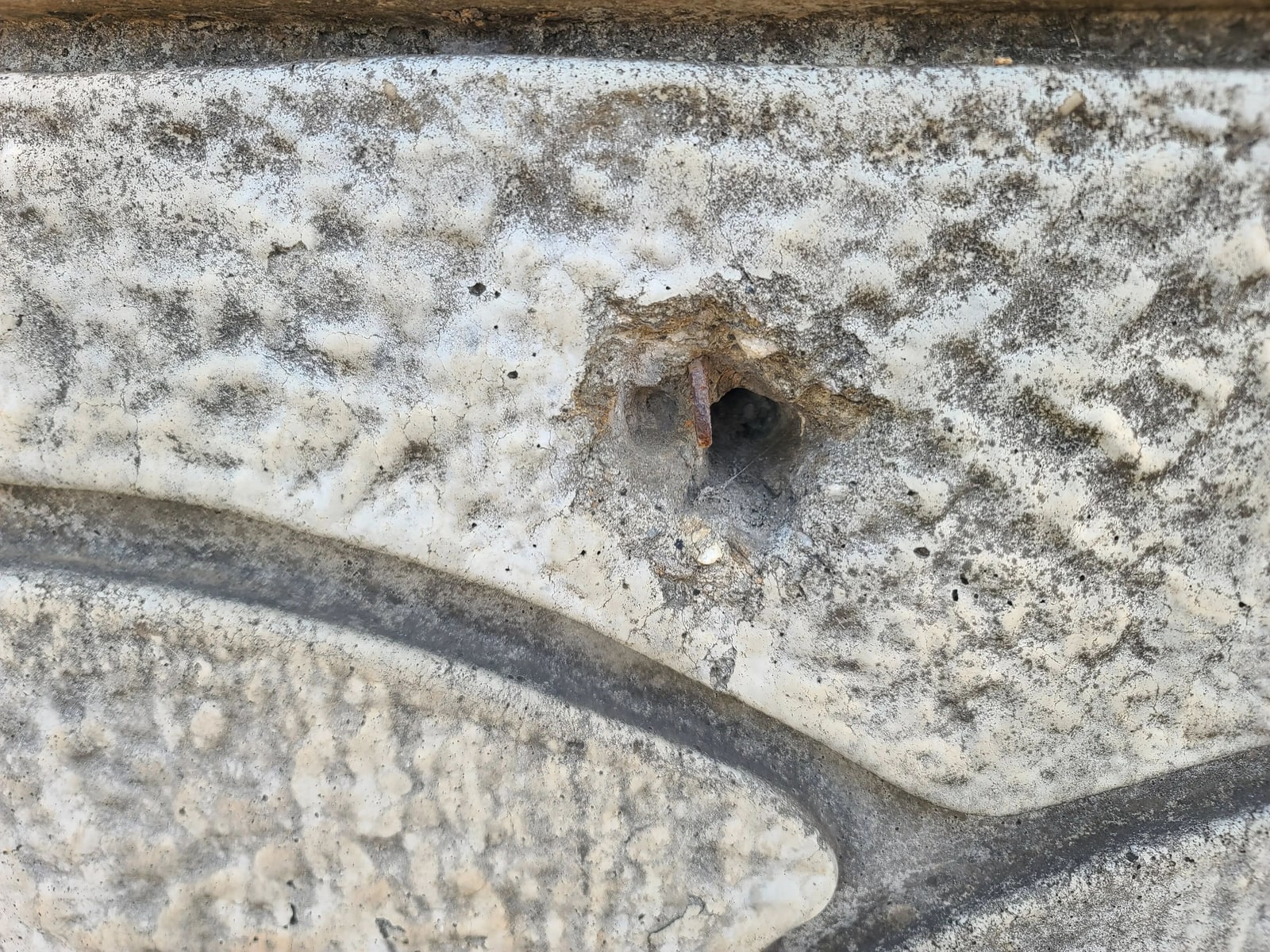

철근콘크리트 옹벽 본체에 대한 구간별 현장 외관조사 기준

철근콘크리트 옹벽 본체에 대한 외관조사는 시점부터 종점까지 측점 구간을 설정하고, 콘크리트 표면 손상과 구조적 변위 상태를 조사하는 방식으로 진행되었습니다.

조사 대상 부위	세부 점검 항목	현장 조사 및 측정 방식
옹벽 전면부 콘크리트	균열, 재료분리, 박락, 층분리	크랙스케일, 줄자 활용 균열 폭, 길이, 면적 실측
신축이음 및 시공이음	이격, 줄눈재 탈락, 누수, 백태	이격 폭 실측 및 누수 흔적 유무 육안 확인
배수시설 및 뒷채움	배수공 막힘, 유출수 오염, 배면 유실	배수구 기능성 점검 및 토사 유출 흔적 관찰
구조체 변위 여부	배부름, 전도 및 경사, 활동 상태	전면 벽체 직선도 및 국부적 돌출 유무 시각 확인

전면 벽체의 손상 항목을 단면 위치별로 분류하여 결함 치수를 기록하였습니다.

Sta. 구간 분할에 따른 균열, 재료분리, 박락 및 이격 실측 조사

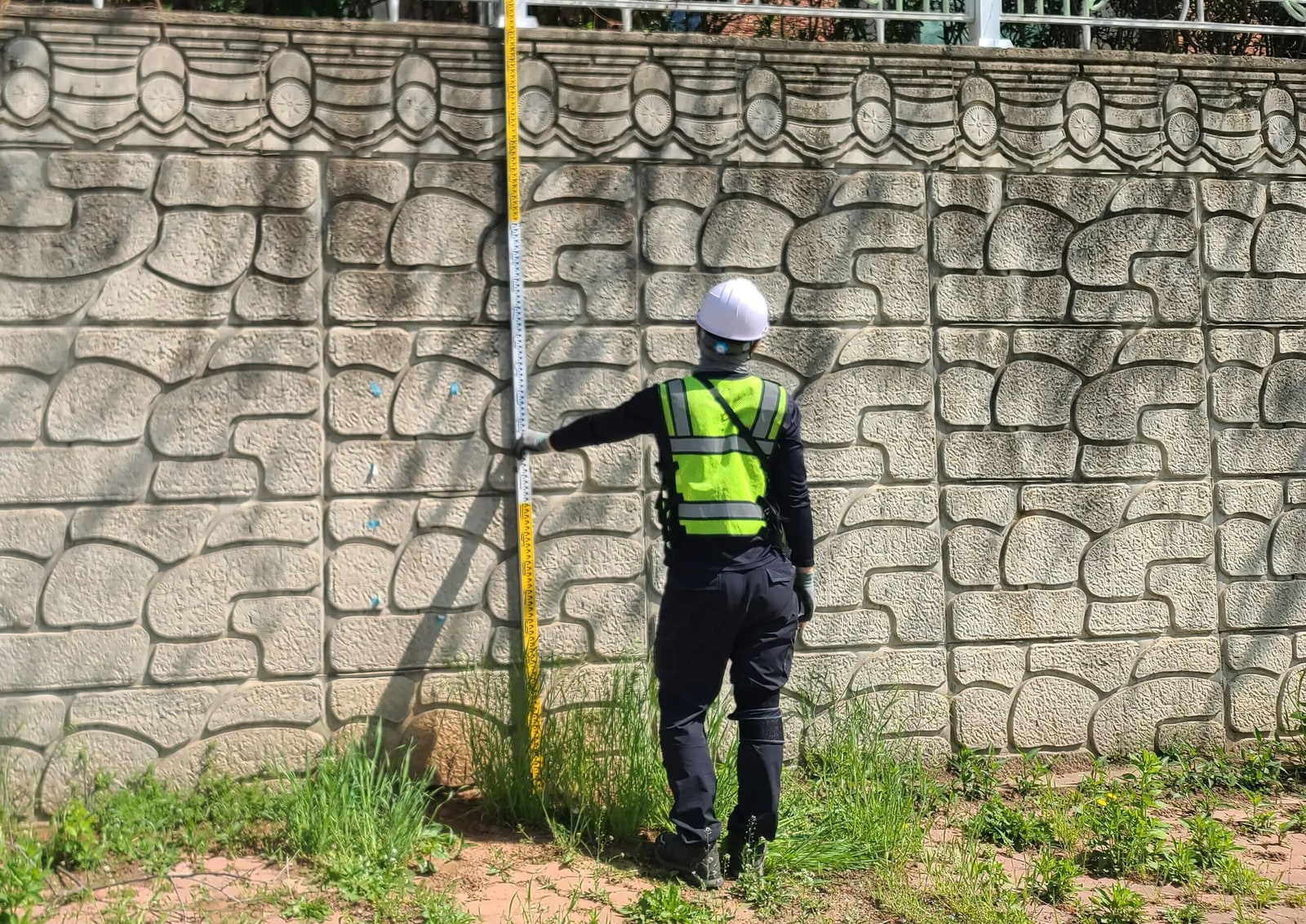

현장조사는 Sta. 3m 지점부터 Sta. 61m 지점에 이르는 옹벽 전면 벽체를 구간별로 나누어 진행하였습니다. 측점 구획별로 접근하여 표면 결함의 폭, 길이, 면적을 실측하였습니다.

Sta. 3m 지점에서는 재료분리 발생 여부와 범위를 측정하여 조사 야장에 기록하고, 해당 위치를 사진으로 기록한 뒤 전회차 점검 이력과 대조하였습니다.

균열 조사는 크랙스케일과 스케일자를 활용하여 발생 구간별 폭, 길이, 개수를 실측하고 외관조사 기록에 반영하였습니다.

표면 콘크리트 박락은 발생 위치별 면적 치수로 측정하였으며, 이음부 구간의 선형 이격 손상은 길이를 실측하여 야장에 기록하였습니다.

옹벽 상부 비탈면 및 주변 부대시설의 안전상태 점검 항목

옹벽의 구조적 안정성은 전면 벽체 손상만으로 가늠하기 어렵습니다. 뒤편 흙더미와 윗비탈면이 어떻게 움직이느냐가 본체 거동에 곧바로 맞닿아 있기 때문입니다. 벽면 결함을 적는 일과 함께 위쪽 사면, 뒤채움 부지, 추락 방지 시설까지 현장에서 둘러보았습니다.

• 상부 비탈면 지반 침하 및 단차 발생 여부
• 비탈면 인장균열 발생 및 진행 상태
• 상부 토사 유실 및 낙석 흔적 유무
• 사면 내부 지하수 용출 및 침출수 발생 위치
• 배면 활용부지의 포장 균열, 세굴 및 침하 유무
• 상단 추락방지용 안전난간 및 보호책 손상 상태

주변 지반의 인장균열이나 세굴은 우기 시 토압 증가를 유발하는 징후이므로 현장 점검표에 반영하였습니다.

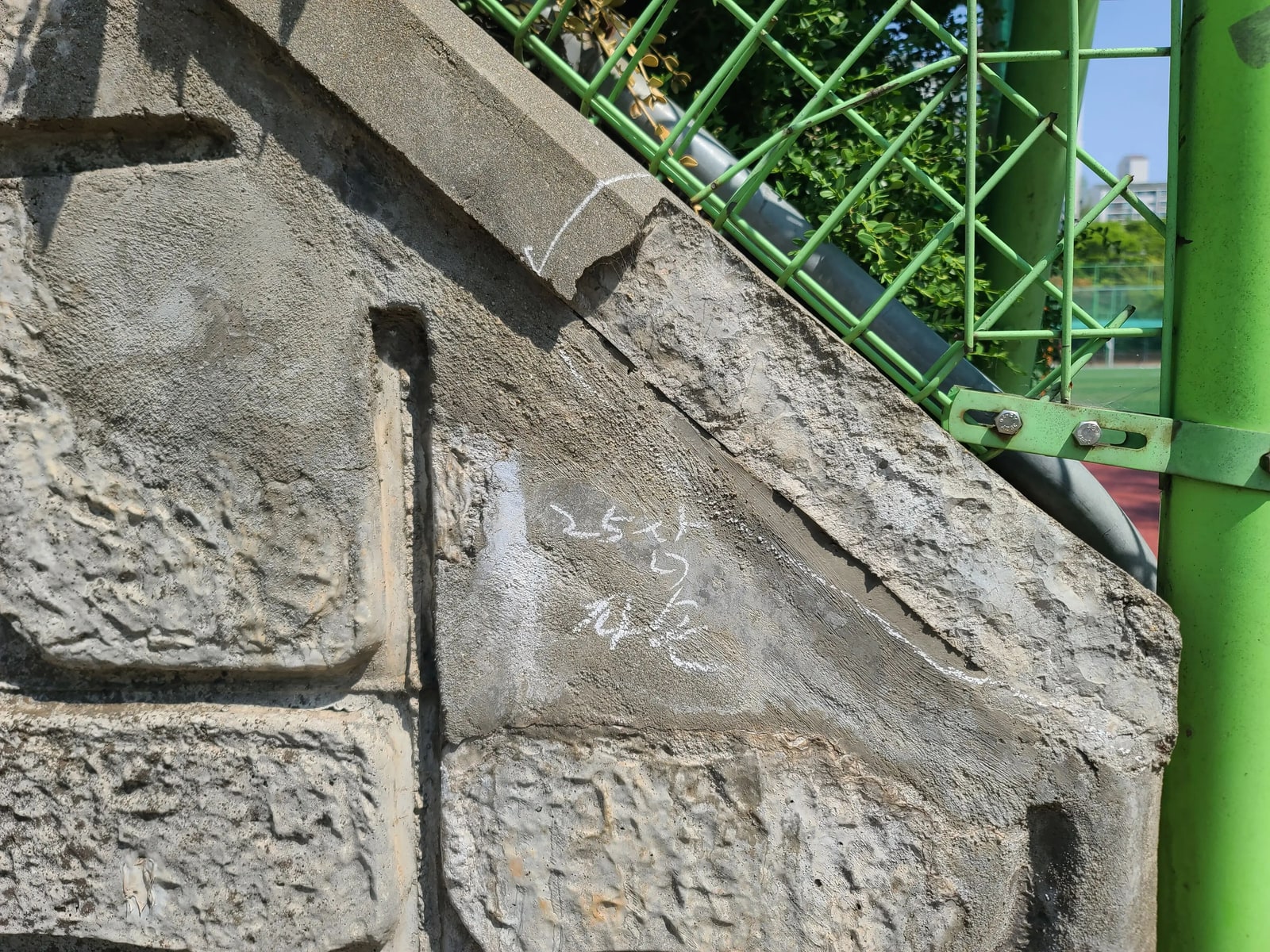

배면 부지와 상부 사면의 지반 변형 및 부대시설 손상 상태 확인

옹벽 상부 비탈면과 배면 활용부지는 지표면의 변형 상태에 주안점을 두고 살폈습니다. 상부 비탈면 표면을 도보로 이동하며 우수 침투로 인한 국부 세굴 흔적이 있는지, 사면 상단부에 인장균열이나 단차가 형성되었는지 관찰하였습니다.

배면 지반에 침출수가 집중되거나 토사가 유실되면 옹벽 배면에 작용하는 하중 조건이 달라집니다. 조사 과정에서 상부 비탈면의 낙석 흔적과 용출수 유무를 확인하였으며, 배면 부지 바닥면의 세굴이나 부등침하 흔적을 확인하여 외관 조사 야장에 기록하였습니다.

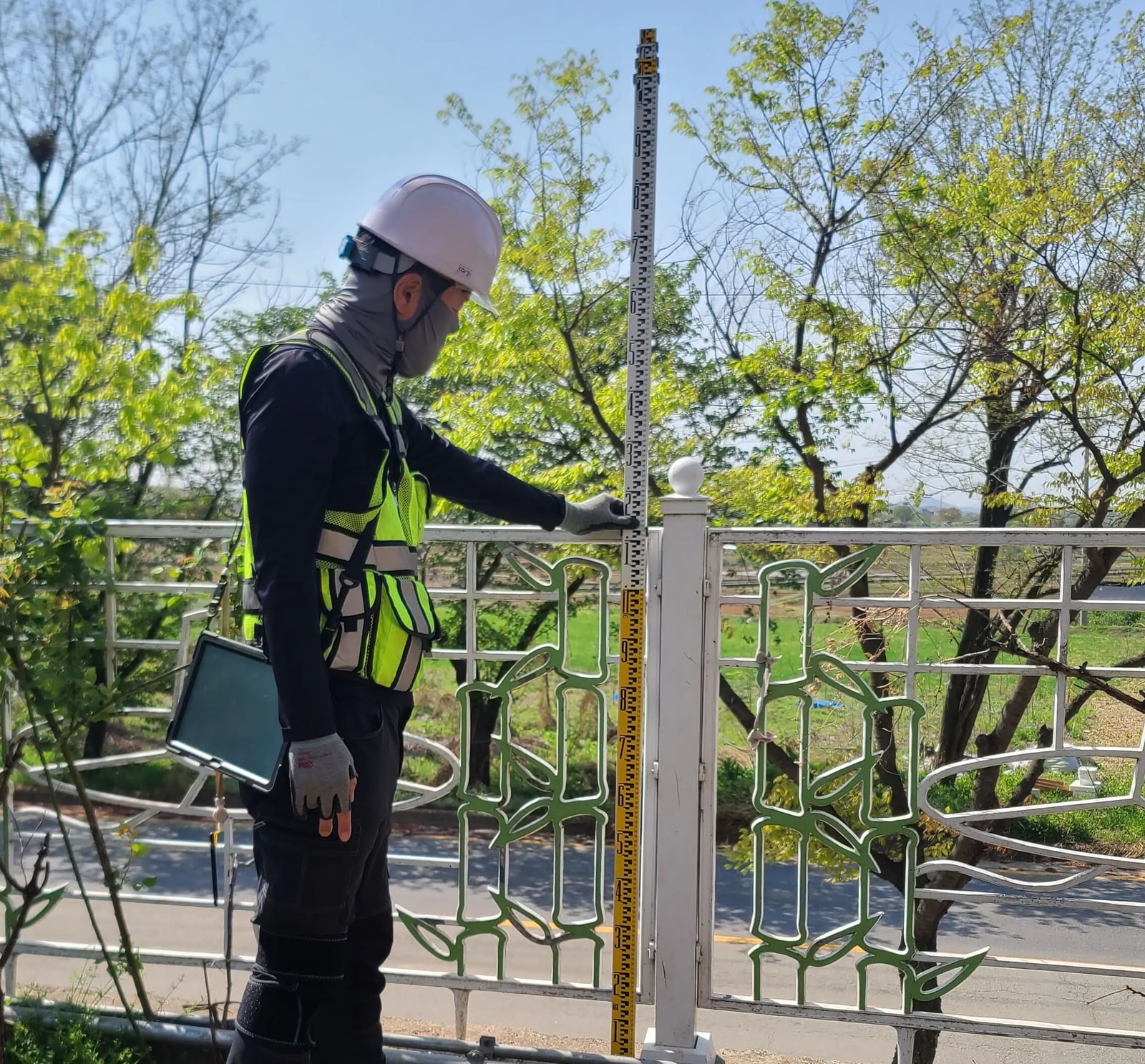

상단부에 설치된 안전난간과 낙석방지용 보호시설의 체결 상태도 병행하여 살폈습니다. 과거 보수 이력에 기재되었던 볼트 체결 부위의 풀림이나 부식 손상 유무를 점검하여 부대시설 점검표를 채웠습니다.

외관조사 결과 분석과 정기안전점검 성과품 작성 절차

현장 야장에 적힌 외관 손상 내용은 실내 분석을 거치며 법정 성과품 규격으로 정리됩니다. 전회차 기록과 비교 검토를 마친 뒤 상위 진단 연계성을 따지고, 최종 결과표와 요약표를 엮어내는 순서로 작업을 풀었습니다.

이번 작업은 현재 결함 수치만 적어 넣는 방식이 아니었습니다. 같은 위치의 과거 사진과 조사 내용을 맞대어 보며 변상이 계속 진행 중인지 따지는 데 무게를 두었습니다.

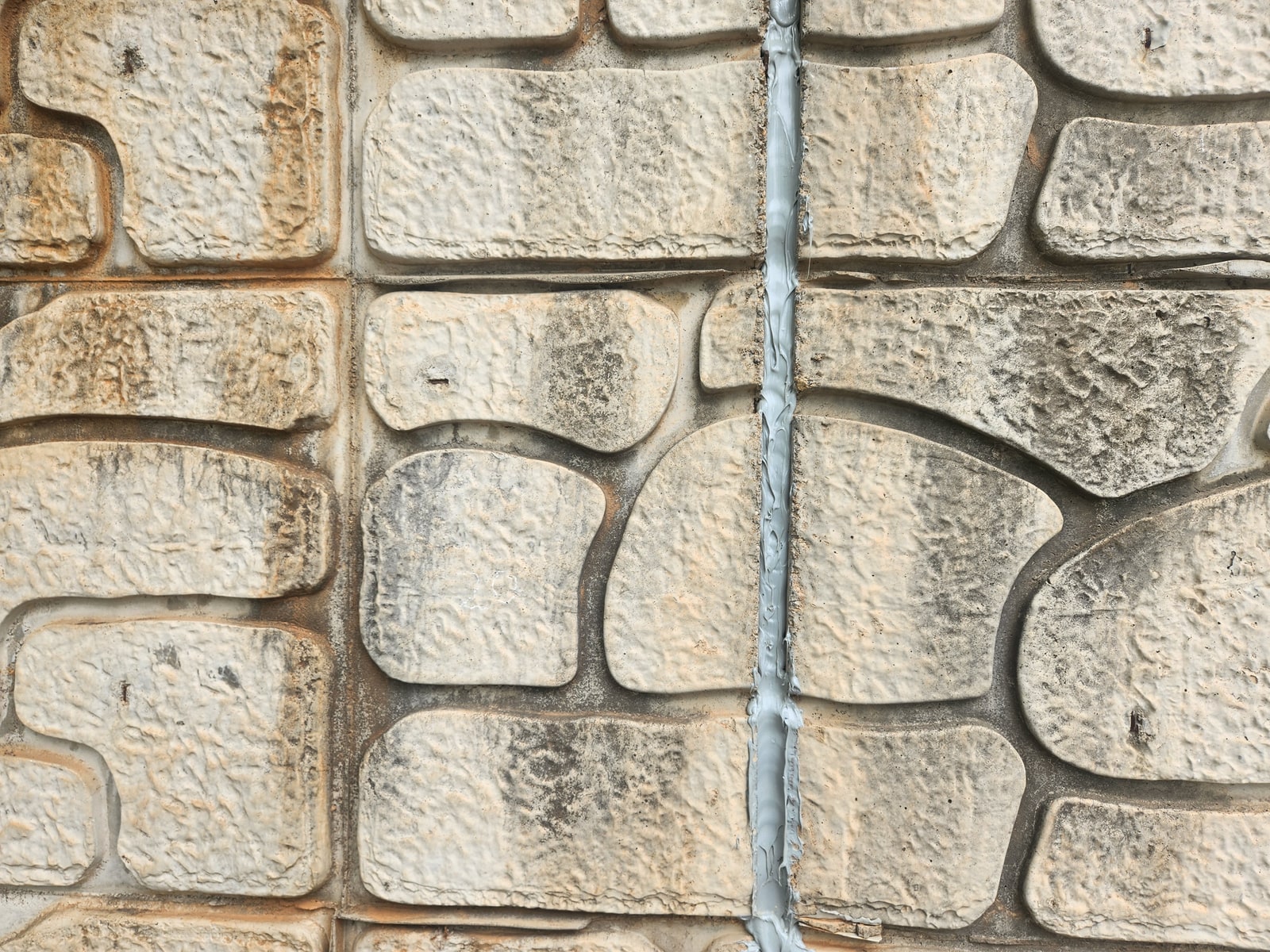

동일 위치 전회차 자료 비교를 통한 외관 변동성 검토

정기안전점검에서는 이처럼 새로 생긴 손상인지 이전부터 이어져 온 상태인지 갈라내는 과정이 늘 앞서야 합니다. 준공도서가 없는 시설물일수록 과거 점검 사진과 비교하는 작업이 상태 판정의 기준이 됩니다.

현장에서 확인한 재료분리 및 미세 균열은 이전 점검 보고서에 첨부된 전경 및 근접 사진과 일일이 대조하였습니다. 신규 결함 발생 여부와 기존 손상의 확대 추이를 가늠하고 손상 상태의 변동성을 확인하는 비교 분석표를 작성하여 보고서에 수록하였습니다.

후속 정밀안전점검 또는 정밀안전진단 실시 여부 검토 기준

현장 외관조사에서 구조적 위험 징후가 포착되면 정기안전점검에 머무르지 않고 정밀안전점검이나 정밀안전진단으로 과업을 연계해야 합니다. 『시설물의 안전 및 유지관리에 관한 특별법』 체계에서는 시설물의 중대한 결함 유무에 따라 후속 조치를 결정하도록 규정하고 있습니다.

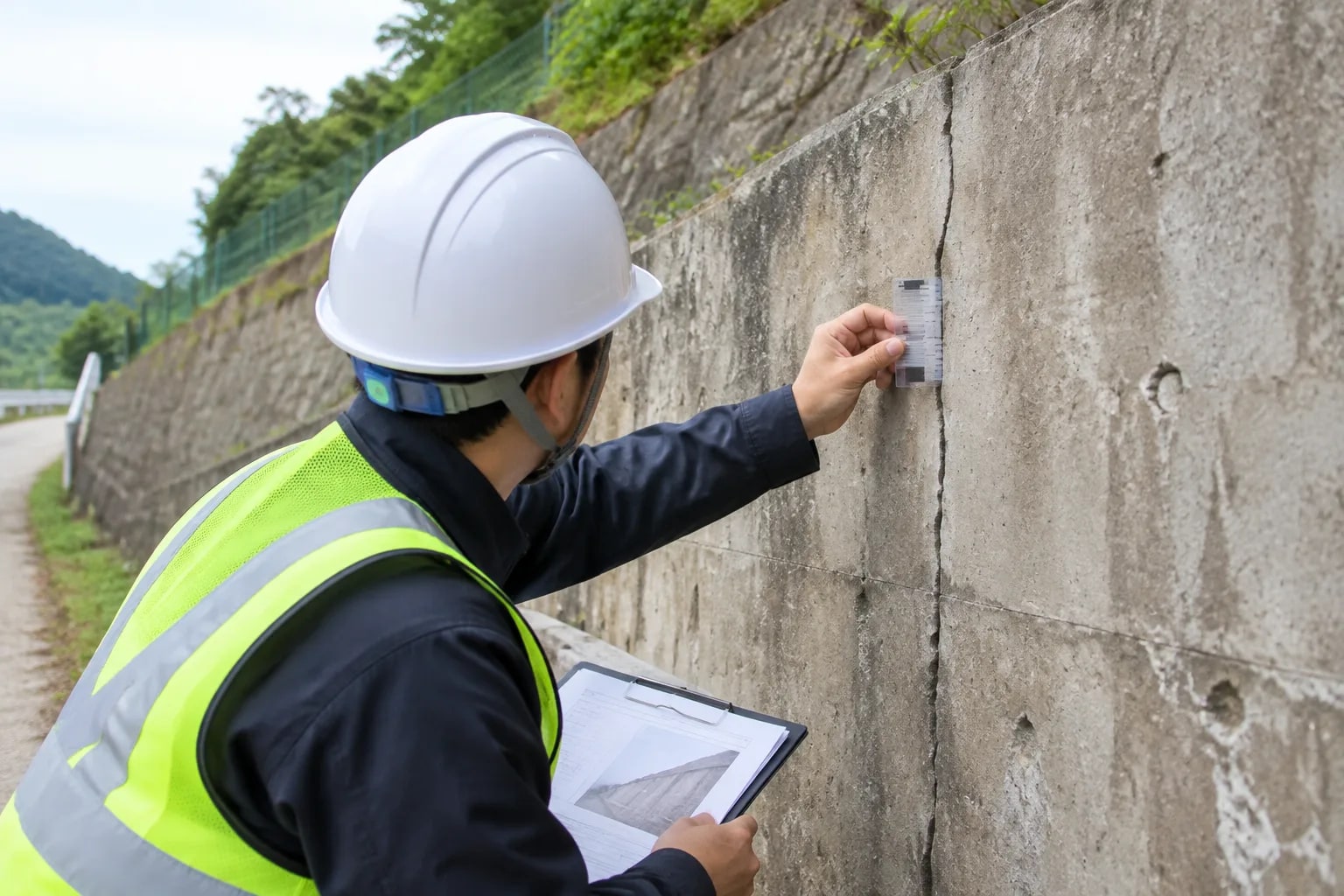

옹벽의 경우 전면 벽체의 과도한 배부름, 급격한 전도나 경사, 활동 변위, 배수 불량으로 인한 심각한 배면 토압 작용 등이 후속 정밀점검 검토의 주요 기준이 됩니다. 이번 점검에서는 벽체 변위와 균열의 진행성을 검토하여, 현 상태가 단순 유지관리 차원의 보수 대상인지 또는 비파괴 강도 측정과 안정성 해석이 필요한 단계인지 기술적으로 검토하였습니다. 판단 근거와 의견은 점검 보고서 총괄 검토 항목에 수록하였습니다.

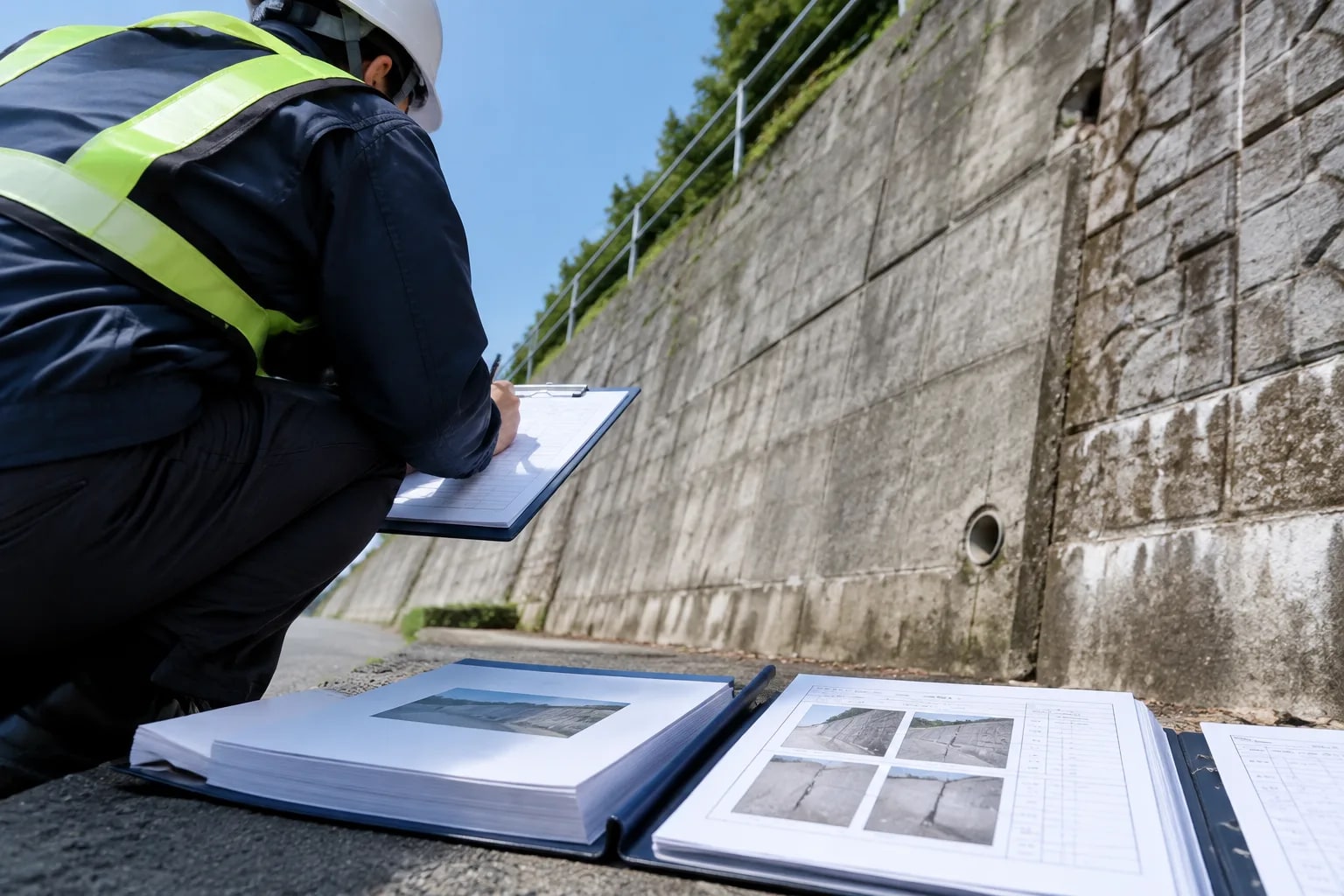

정기안전점검 결과표 및 요약표를 포함한 성과품 편철 체계

조사된 결과는 국토안전관리원 지침에 따른 시설물 정기안전점검 결과표 및 요약표로 편철되었습니다. 요약표에는 시설물의 일반 개요와 전반적인 손상 현황을 압축하여 기재하고, 부록에는 상세 외관조사 사진첩과 체크리스트를 첨부하였습니다.

성과품 편철 구성은 다음과 같습니다:

1. 정기안전점검 보고서 본문

과업 개요, 시설물 현황, 사전 검토 결과, 현장 외관조사 결과 및 상태 분석 의견을 수록합니다.

1. 정기안전점검 결과표 및 요약표

각 부재의 결함 상황과 기술적 종합 판단을 법정 서식 양식에 기록합니다.

1. 현장 외관조사 사진첩

Sta. 구간별 결함 발생 부위 근접 사진과 전회차 비교 사진을 위치 정보와 함께 배치합니다.

1. 점검 체크리스트

점검표는 주요시설과 일반시설, 부대시설로 나누어 묶었습니다.

이렇게 엮은 인쇄본과 전자파일은 다음번 유지관리 업무의 기초 근거로 쓰입니다.

자주 묻는 질문

준공도서가 전혀 없는 옹벽은 정기안전점검을 어떻게 착수하나요?

구조계산서나 도면을 찾을 수 없다면 예전 안전점검 보고서와 보수 대장, 항공사진처럼 남아 있는 서류를 먼저 그러모읍니다. 서류를 훑어본 뒤 현장에서 높이와 길이를 직접 재며 새 실측 기준 측점(Sta.)을 잡고 야장을 그립니다.

옹벽 정기안전점검에서 균열 외에 반드시 확인하는 본체 변형 항목은 무엇인가요?

콘크리트 표면의 미세 균열이나 박락 외에도 구조적 위험을 나타내는 전면 벽체의 배부름 현상, 기단부 활동, 벽체 전도 및 기울어짐 여부를 확인합니다. 신축이음부가 벌어졌거나 배수공이 막히고 뒤채움 흙이 빠져나갔는지도 본체 안전과 곧바로 이어져 반드시 짚고 갑니다.

정기안전점검에서 결함이 보이면 무조건 정밀안전진단으로 가나요?

아닙니다. 눈으로 훑는 정기점검 특성상 가벼운 균열이나 골재 노출 정도는 보수 후 상태를 지켜보는 쪽으로 갈무리합니다. 벽체가 앞으로 기울거나 밀려나오는 심각한 구조 변형이 생겨 안전성 평가가 필요할 때 비로소 정밀안전점검이나 정밀안전진단 단계로 넘깁니다.

옹벽 상부 비탈면과 배면 부지를 점검 대상에 함께 넣는 이유가 무엇일까요?

본체가 뒤편 흙의 하중과 지하수 압력을 고스란히 받아내기 때문입니다. 비탈면에 단차나 인장균열이 생기고 배면에 침하가 일어나면 옹벽에 가해지는 토압이 단숨에 커지므로 주변 지표면의 이상 징후를 반드시 살핍니다.
