[경기 평택] OO고등학교 정기안전점검 수행 기록

하루 수백 명의 학생과 교직원이 생활하는 교육시설은 작은 균열이나 방수 결함도 조기에 발견해 관리하는 것이 핵심입니다. 이번 용역은 준공 후 18년 이상 경과한 학교 교사동의 구조 안전성과 사용성을 종합적으로 검증하기 위해 추진되었습니다. 홈체크 상담 신청 페이지를 통해 연계된 이번 과업에서, 제3종시설물 정기안전점검 실무 절차와 현장 조사 기록을 체계적으로 정리해 전해드립니다.

학교 교사동의 정기안전점검 대상 지정 기준과 법적 근거는 무엇인가요?

시설물의 안전 및 유지관리에 관한 특별법에 따라 준공 후 15년이 경과한 연면적 1,000㎡ 이상의 교육시설은 제3종시설물로 지정·관리됩니다.

학생들의 상주 밀도가 높은 학교 교사동은 작은 구조적 위험요인도 중대한 사고로 이어질 수 있어 법적 안전망이 촘촘하게 적용됩니다. 시설물안전법에 따라 지정 고시된 시설물의 관리주체는 매년 정기적인 안전점검 계획을 수립하고 기술 인력을 투입해 안전성을 검증해야 하지요.

시설물안전법상 제3종시설물 지정 요건과 관리주체의 법적 의무 사항

관리주체는 법 제11조 및 동법 시행령에 따라 1년에 2회 이상 정기안전점검을 의무적으로 실시해야 합니다. 관할 지자체나 교육청이 안전점검 실적을 전산 시스템에 등록 관리하므로, 기한 내에 신뢰할 수 있는 점검 기관을 선정해 이행하는 실무가 무엇보다 요구됩니다.

교육시설 제3종시설물의 점검 주기와 실시 시기는 어떻게 규정되나요? [표]

제3종시설물로 지정된 학교 교사동은 매년 반기별 1회 이상 정기안전점검을 실시하도록 규정되어 있습니다.

상반기 점검은 통상 6월까지, 하반기 점검은 12월까지 완료하여 관할 기관에 보고서를 제출해야 합니다. 점검 주기와 대상 구분을 사전에 파악해 두면 학사 일정과 겹치지 않게 현장 조사를 매끄럽게 조율할 수 있지요.

구분	실시 주기	대상 부재 및 주요 과업
정기안전점검	반기별 1회 이상 (연 2회)	주요 구조부 및 마감재 육안 조사, 외관조사망도 작성
정밀안전점검	필요 시 (결함 발생 시)	비파괴 시험 장비 측정, 부재별 상태평가 및 원인 분석
정밀안전진단	D·E등급 등 중대 결함 시	구조해석 모델링, 내하력 및 구조안전성 종합 평가

점검을 소홀히 하여 정해진 기한을 넘길 경우 관련 법령에 따라 과태료가 부과될 수 있으므로 전반기와 후반기 일정을 미리 확정해 두는 실무 판단이 필요합니다.

반기별 1회 이상 실시하는 정기안전점검의 정기 일정과 점검 구분 기준

정기안전점검은 육안 조사를 기본으로 하되 구조체의 변위나 마감재 훼손 상태 등 10개 이상의 기본 항목을 점검합니다. 시설물의 사용 환경 변화나 기후 조건에 따른 계절별 취약 부위를 집중적으로 살피는 것이 목적이지요.

건축물 정기안전점검의 표준 현장 조사 절차는 어떻게 진행되나요? [단계]

정기안전점검은 설계도서 검토부터 현장 외관 조사와 결함 평가까지 체계적인 4단계 공정으로 이뤄집니다.

현장에 투입되기 전 기존 준공도면과 직전 회차 점검 이력을 면밀히 대조하여 중점 점검 구역을 설정합니다. 현장에서는 육안 조사와 보조 장비를 활용해 구조체 결함 여부를 꼼꼼하게 추적하지요.

1. 사전 자료 수집 및 설계도서 분석: 건축물관리대장, 구조도면, 과거 점검 보고서를 검토해 구조 형식과 과거 보수 이력을 확인합니다.
2. 현장 외관 정밀 육안 점검: 지상층부터 옥상층까지 이동하며 기둥, 보, 슬래브, 외벽의 균열 및 박리 상태를 전수 확인합니다.
3. 외관조사망도 작성 및 결함 기록: 확인된 결함 위치를 도면 평면도 위에 기호로 매핑하고 균열 스케일로 폭과 길이를 기록합니다.
4. 상태평가 및 유지관리 보고서 작성: 취득한 외관 데이터를 종합하여 부재별 상태를 분석하고 최적의 보수 방안을 수립해 성과품을 납품합니다.

사전 도면 검토부터 외관조사망도 작성 및 상태 평가로 이어지는 단계별 과정

외관조사망도(도면 위에 결함 위치와 형태를 도식화한 도면) 작성을 통해 시설물의 손상 이력을 시각적으로 관리합니다. 이러한 도면화 작업이 선행되어야 향후 진행성 균열 여부를 정확하게 추적 관찰할 수 있습니다.

주요 구조부와 비구조체의 안전성 상태 판단 기준은 무엇인가요? [체크리스트]

콘크리트 구조체 균열은 0.3mm를 기준으로 보수 공법과 안전성 저해 여부를 구분해 판단합니다.

건축물의 안전성은 하중을 직접 지지하는 주요 구조부와 공간을 구획하는 비구조체를 분리해 검토해야 합니다. 현장에서 확인하는 핵심 점검 항목을 명확히 인지하고 접근하는 것이 중요하지요.

• 주요 구조부 균열: 0.3mm 미만은 표면처리 공법으로 마감하며, 0.3mm 이상은 에폭시 주입 공법을 적용해 방청 및 구조 일체성을 확보합니다.
• 비구조 조적벽체 균열: 0.5mm 미만은 표면 미장 보수를 진행하고, 0.5mm 이상은 V컷팅 후 탄성 충진재를 채워 균열 진행을 억제합니다.
• 옥상 슬래브 및 파라펫 방수: 파라펫(난간벽, 옥상 외곽에 추락 방지를 위해 설치된 낮은 콘크리트 벽체) 균열과 방수층 들뜸 여부를 확인해 누수 경로를 차단합니다.
• 외벽 치장벽돌 고정 상태: 벽돌 줄눈의 사춤 박락과 수직 연속 부위의 균열을 확인해 외장재 탈락 위험을 사전에 방지합니다.

구조체 균열 외에도 마감재 균열이나 방수 결함을 방치하면 철근 부식과 콘크리트 중성화로 이어지므로 세심한 관리가 필요합니다.

콘크리트 구조체 균열 폭과 마감재 탈락 및 누수 결함의 허용 기준치 대조

균열 폭 게이지를 활용해 소수점 단위의 미세 균열까지 실측하며 상태평가 기준과 대조합니다. 구조적 거동에 의한 결함인지, 건조수축에 따른 표면 결함인지를 정확하게 구별해 과도한 보수 비용이 발생하지 않도록 제언합니다.

정기안전점검 용역 착수부터 최종 보고서 납품까지 소요 기간은 며칠인가요?

현장 조사를 포함해 통상 15일에서 20일 내외의 표준 과업 기간이 소요됩니다.

현장 조사 일정은 학사 일정과 시설 이용자의 동선을 고려하여 사전에 협의한 뒤 착수합니다. 조사 후 도면화 작업과 보고서 감수 절차를 거쳐 발주처에 성과품을 전달하게 되지요.

현장 외관 조사와 구조 상태 분석 및 보고서 작성을 포함한 표준 공정 일수

현장 조사는 연면적 10,000㎡ 기준 약 2일에서 3일간 집중적으로 실시됩니다. 조사된 결함 데이터를 취합하고 유지관리 계획을 수립하는 내업 공정에 약 10일이 투입되어 최종 점검 결과의 신뢰도를 높입니다.

[수행 사례] 2006년 준공 지상 5층 규모 OO고등학교 현장 조사와 결함 분석

경기 평택의 2006년 준공 지상 5층 연면적 11,006㎡ 규모 OO고등학교를 대상으로, 약 20일에 걸쳐 정기안전점검을 수행했습니다.

발주처와 현장 이름, 세부 조사 결과는 계약상 밝히지 않습니다. 대상 시설물은 철근콘크리트 구조로 건립된 지 약 18년 경과한 교육시설 교사동으로, 장기 사용에 따른 부재 노후화와 방수 성능 저하 여부를 면밀히 파악하기 위해 착수했습니다. 시설물관리대장과 구조도면을 바탕으로 건축구조기준 내진설계 반영 여부를 먼저 검토했습니다.

현장에서는 지상 1층부터 5층까지 계단실, 복도, 교실 내부의 주요 기둥과 보, 내력벽을 육안으로 전수 조사했습니다. 콘크리트 구조체 균열 폭 게이지를 사용해 균열 진전 상태를 실측하고, 조적벽체와 도장 마감재의 박리 흔적을 도면과 대조했습니다. 지하 침하나 구조부재의 위험 변형이 없는지 수평·수직 상태를 면밀히 점검했습니다.

발주처 비공개 원칙 하에 진행된 구조체 및 비구조체 정밀 외관 육안 점검 착수

주요 구조부와 비구조체 전반에 걸쳐 외관조사망도를 작성하고 결함 위치를 빠짐없이 도식화했습니다. 내부 조적벽체에서 일부 건조수축 균열과 도장 들뜸이 확인되었으나, 구조적 안정성에 영향을 미치는 중대 결함은 발견되지 않음을 확인했습니다.

[수행 사례] 옥상 파라펫 및 외벽 치장벽돌 상태 대조와 유지관리 방안 도출

외부 비구조 마감재와 옥상 방수층을 집중 조사하여 장기 내구성을 확보할 수 있는 보수 방안을 수립했습니다.

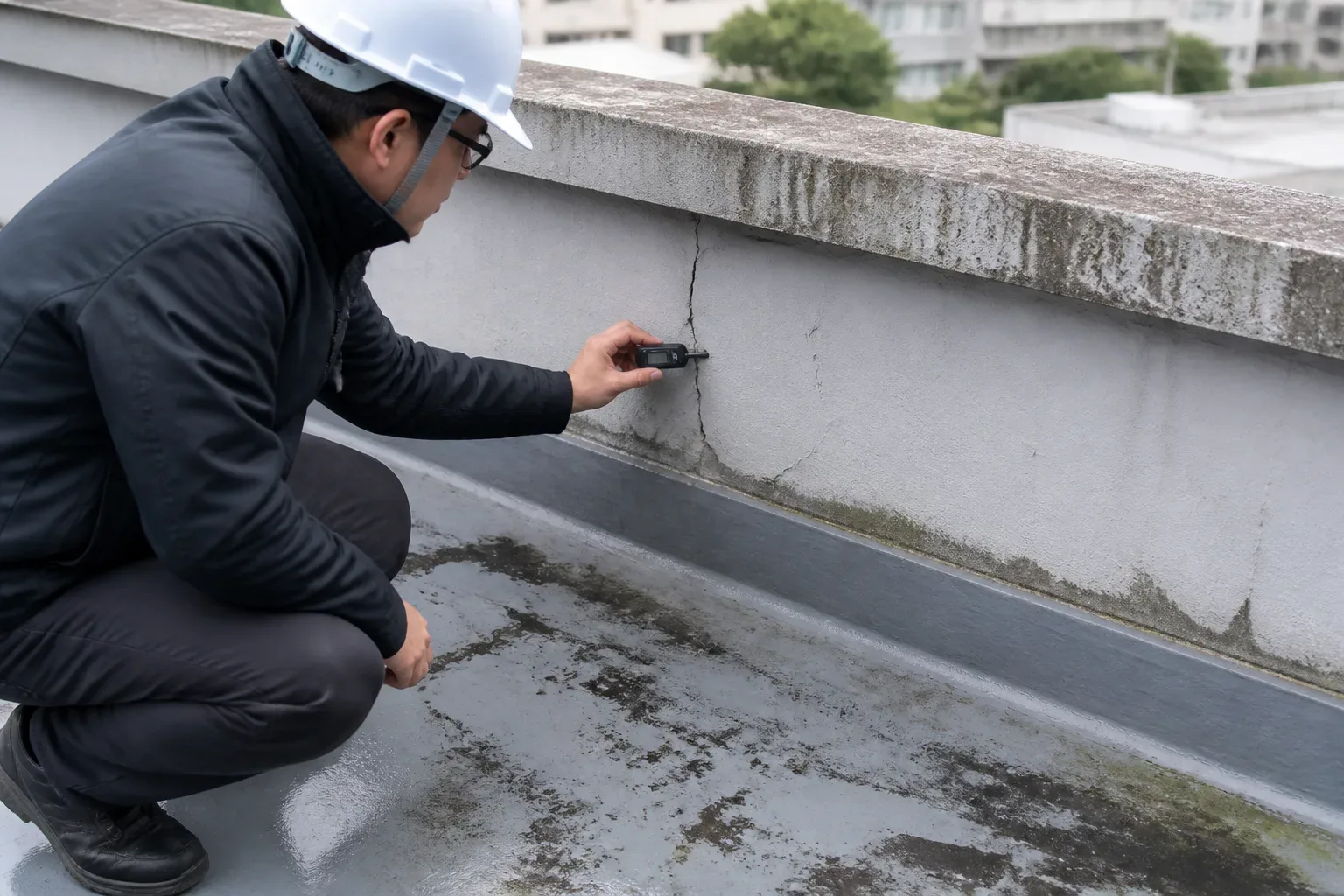

4층 옥상 및 지붕층으로 이동해 파라펫 콘크리트 난간벽의 균열과 바닥 우레탄 방수층 들뜸 상태를 조사했습니다. 외기에 장기간 노출되며 발생한 파라펫 미세 균열 부위를 실측하고, 하부 교실 천장재로의 누수 전이 여부를 천장 점검구를 열어 대조했습니다. 옥상 바닥 방수재 파손 부위는 즉각적인 방수층 보수가 필요함을 도면에 명시했습니다.

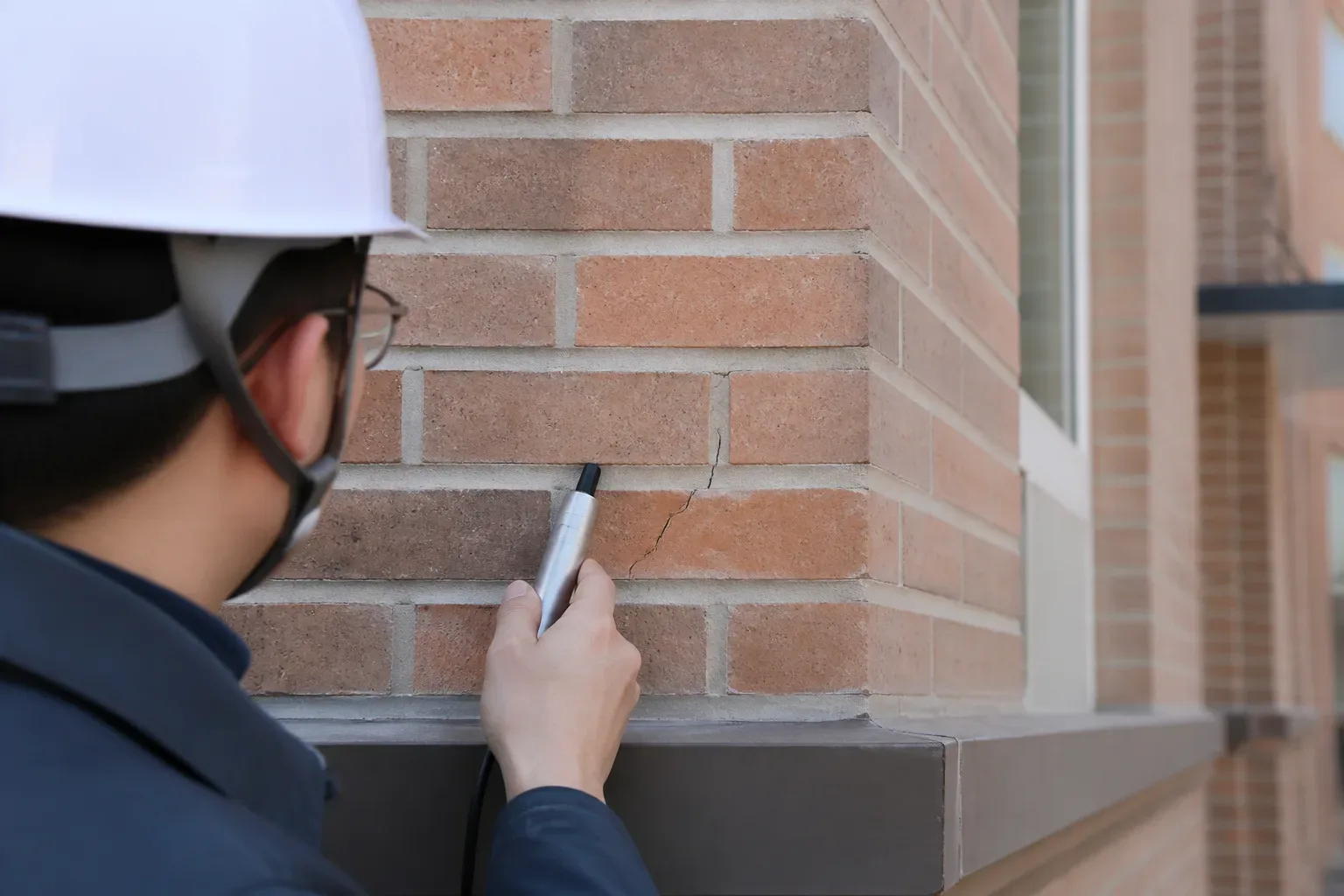

외부 치장벽돌은 88개 구간으로 구획하여 수직 연속 부위와 층간 구분 부위의 백태 및 줄눈 모르타르 사춤 상태를 확인했습니다. 일부 줄눈 탈락 부위를 확인해 빗물 침투 방지를 위한 실링재 충진 및 표면 발수제 도포 방안을 제시했습니다. 최종 점검 성과품은 시설물안전법 기준에 맞춘 유지관리 가이드라인과 함께 기한 내에 성공적으로 납품했습니다.

균열 폭 측정 및 방수층 조사 결과를 반영한 부재별 맞춤형 보수 보강 제언

구조체 균열과 비구조체 결함을 명확히 구분하여 관리주체가 효율적으로 예산을 집행할 수 있도록 보수 우선순위를 제안했습니다. 학교 시설물 관리자는 정기안전점검을 앞두고 준공도면과 과거 방수 보수 이력을 미리 구비해 두는 것이 원활한 현장 조사를 위해 권장됩니다.

교육시설 및 공공건축물 안전점검 실무자가 자주 묻는 질문 [자주 묻는 질문]

• 제3종시설물 정기안전점검을 미실시하면 어떤 제재가 따르나요? 시설물안전법령에 따라 1천만 원 이하의 과태료 처분을 받을 수 있으며 공공시설물 평가에서도 감점 요인이 됩니다.
• 정기안전점검과 정밀안전점검의 실무적인 차이는 무엇인가요? 정기점검은 육안 중심의 외관 상태 파악이 주 목적이며, 정밀점검은 비파괴 측정 장비를 투입해 수치적 결함을 산출하는 점이 다릅니다.
• 방학 기간이 아닌 학기 중에도 학교 안전점검 현장 조사가 가능한가요? 수업에 지장을 주지 않도록 사전 협의를 거쳐 방과 후나 주말 일정을 활용해 안전하게 조사를 완료할 수 있습니다.
• 점검 결과 결함이 발견되면 반드시 즉시 보수공사를 진행해야 하나요? 비구조체의 미세 균열은 지속 관찰 대상으로 둘 수 있으나, 누수나 외장재 탈락 위험 부위는 조속히 예산을 편성해 보수하는 것이 바람직합니다.

홈체크 건축 안전진단 사업부는 건축 분야 누적 실적 295건을 바탕으로 특급기술자 11명을 포함한 30명의 전문 기술인력이 책임 점검을 수행하고 있습니다. 보유 인증 5종의 기술력을 토대로 안전점검 및 진단이 필요한 현장에 신뢰할 수 있는 엔지니어링 솔루션을 제공합니다.
