[경기 용인] OO옹벽 정기안전점검

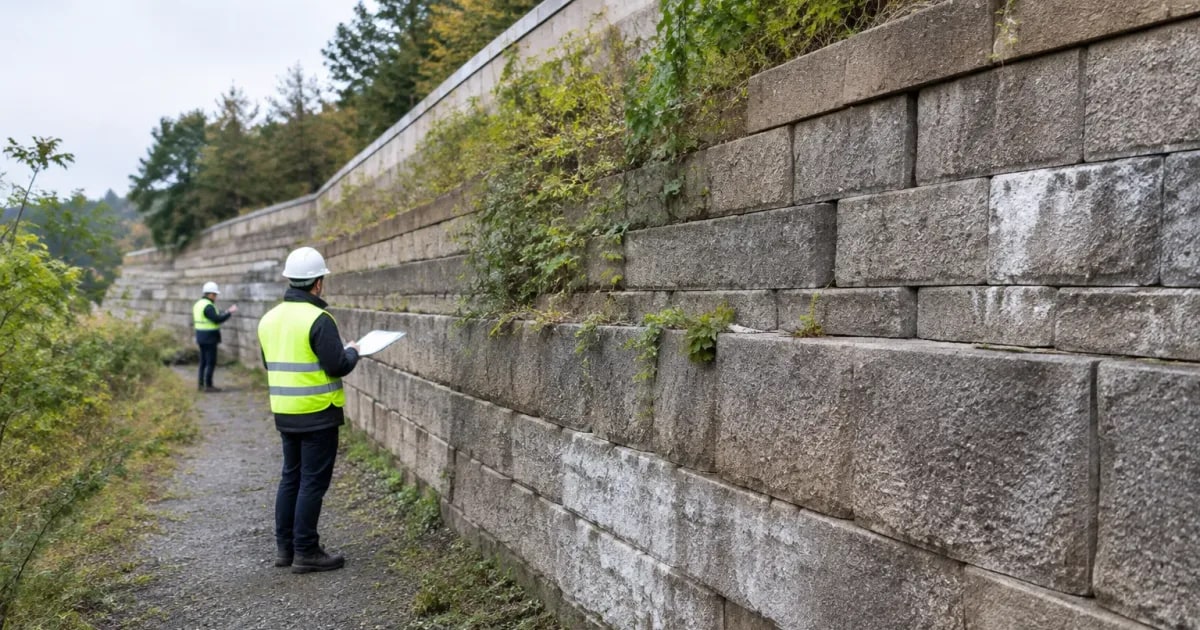

토목 시설물 관리 실무에서 절토부나 성토부에 축조된 옹벽은 지반과 배면 토압의 영향을 직접 받습니다. 강우량이 늘어나거나 지반 거동이 발생할 때 전면 블록이 벌어지거나 균열이 생기는 이상 징후는 초기에 육안으로 식별하여 기록해 두어야 합니다.

홈체크 토목안전진단 기술팀은 『시설물의 안전 및 유지관리에 관한 특별법』에 의거하여 OO옹벽 정기안전점검을 수행하였습니다. 본 과업은 2025년 4월에 실시되었으며, 보강토 옹벽과 콘크리트 옹벽이 복합 축조된 현장의 외관 손상과 거동 상태를 세밀하게 살폈습니다. 기존 도서 확인과 과거 점검 이력 분석을 선행한 뒤, 전면 블록 이격 부위에 대한 실측과 계측 게이지 설치를 병행하여 구조적 연속성을 검토했습니다.

사전 자료 검토와 시설물 기초 현황 파악

옹벽 정기안전점검 착수 단계에서는 시설물의 설계 형상과 과거 손상 진행 이력을 확인하기 위해 보존된 도서류와 관리대장을 검토합니다.

• 보유 설계도서 확인: 준공도서 내 평면도, 종단면도, 횡단면도 확보 여부 확인
• 미보유 기술자료 분류: 시방서, 구조계산서, 지질조사서, 실측도면의 결손 확인
• 과거 점검 이력 추적: 이전 정기안전점검 실적 기록 및 회차별 손상 위치 대조
• 과거 보수 이력 검토: 기시행 보수 및 보강 공사 여부 파악
• 설계 기준 검토: 검토대상 부재에 대한 내진설계 반영 여부 확인

준공도서 검토 및 과거 9회 정기점검 이력 분석

사전 조사 단계에서 수집된 준공도서에는 평면도와 종, 횡단면도가 포함되어 있어 옹벽의 전체 연장과 단별 축조 형태를 파악하는 기초 자료로 활용되었습니다. 반면 시방서와 구조계산서, 지질조사서 및 실측도면은 관리대장에 보유되지 않은 상태였습니다.

관리대장상 정기안전점검 실적은 과거 총 9회였습니다. 본체 구조부를 확인해 보니 보수나 보강을 거친 흔적은 전혀 없었습니다. 앞선 9차례 점검에서 나온 결함 위치와 내진설계 미적용 조건을 바탕으로 현장 동선을 짰습니다.

보강토 옹벽 구간의 외관 손상 및 변위 조사 항목

보강토 옹벽 구간은 토압에 맞물려 있는 전면 블록의 정렬 상태와 국부적인 변형 상태를 확인하는 것이 핵심 점검 항목입니다.

조사 위치 구분	주요 외관 결함 항목	조사 및 실측 방법	현장 조치 및 기록 사항
1단 보강토 옹벽	블록 이격 및 틈새 벌어짐	버니어캘리퍼스 및 스케일자 측정	거동 추적용 이격게이지 부착
2단 보강토 옹벽	블록 파손 및 틈새 이격	위치별 단차 및 틈새 실측	측점별 위치 야장 기록 및 사진 촬영
옹벽 전면벽체	백태 형성 및 수분 침출	발생 면적(가로×세로) 실측	배수 불량 연계성 육안 확인
옹벽 상단부	캡블록 부착 및 탈락 여부	접합부 들뜸 및 선형 흔들림 육안조사	상부 토사 유실 흔적 대조

단별 블록 표면 균열 및 파손 조사

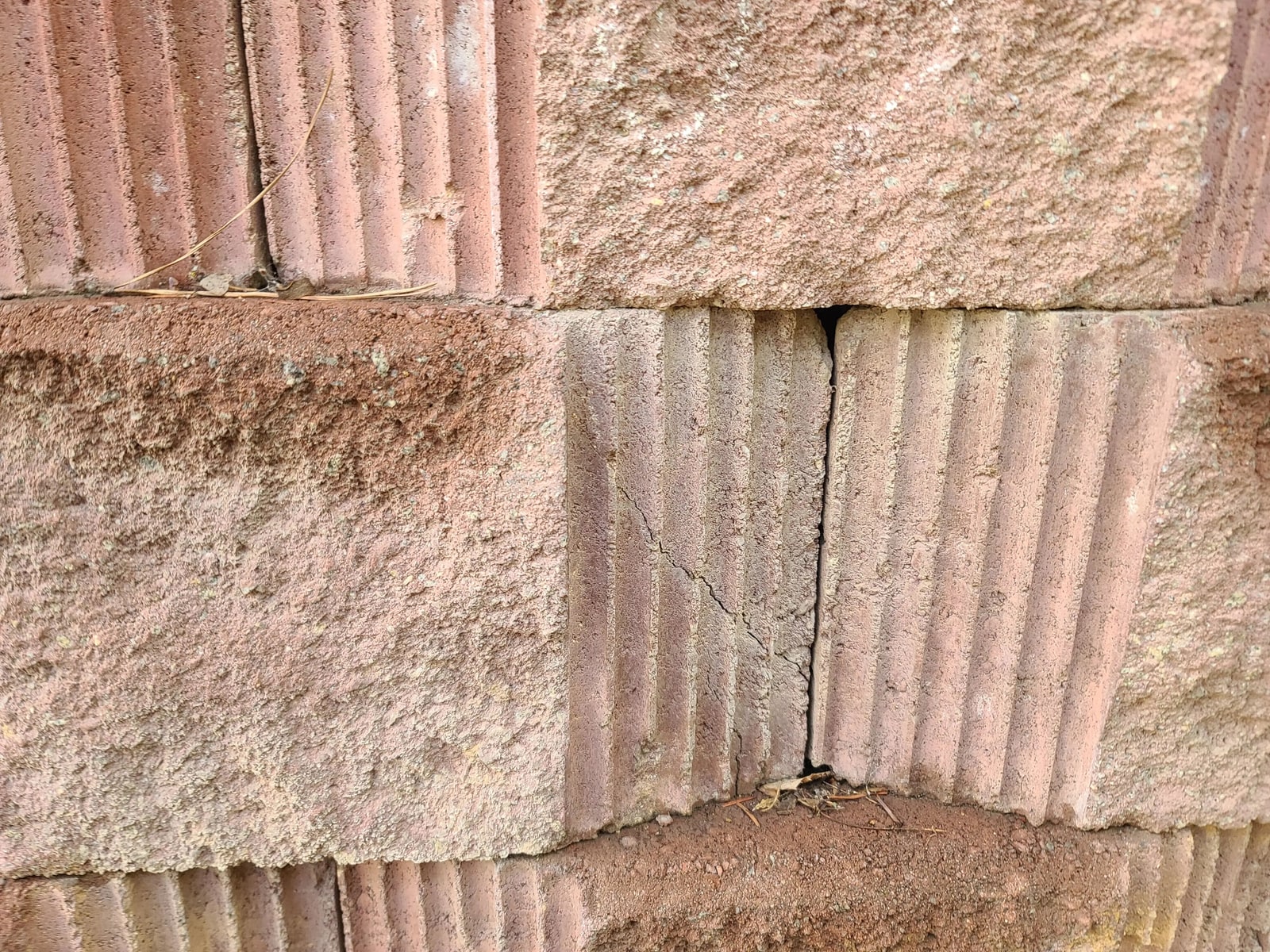

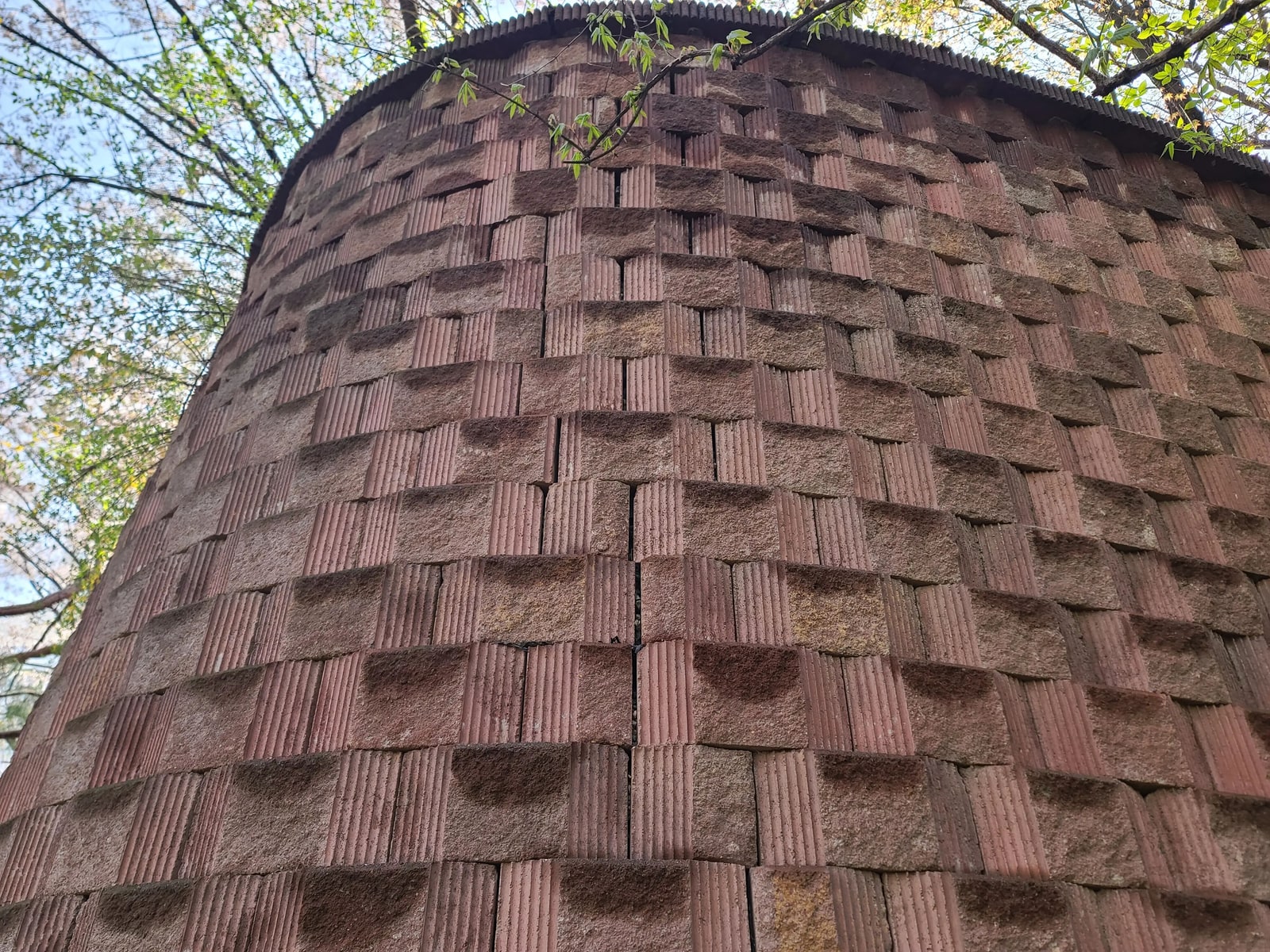

보강토 옹벽 전면부는 단별 위치를 구분하여 블록 표면의 균열과 모서리 파손 상태를 도보 육안조사로 확인하였습니다. 블록 자체에 발생한 표면 균열은 크랙스케일을 사용하여 폭과 진행 방향을 실측했습니다. 균열폭이 0.3mm 미만인 미세 균열과 그 이상인 균열을 명확히 구분하여 위치별 야장에 기록으로 남겼습니다. 모서리 파손 및 표면 결함 부위는 전면 블록의 거동 흔적인지 혹은 뒷채움재 유실로 인한 것인지를 현장에서 대조해 보았습니다.

측점별 블록 이격 실측 및 이격게이지 부착 관리

블록 사이의 틈새가 벌어진 구간은 측점별로 정밀 측정을 실시하였습니다. 1단 보강토 옹벽 Sta. 60.0m 지점과 Sta. 62.0m 지점, 2단 보강토 옹벽 Sta. 170.0m 및 Sta. 175.0m 위치에서 블록 이격이 확인되어 각각의 틈새 치수를 측정하였습니다.

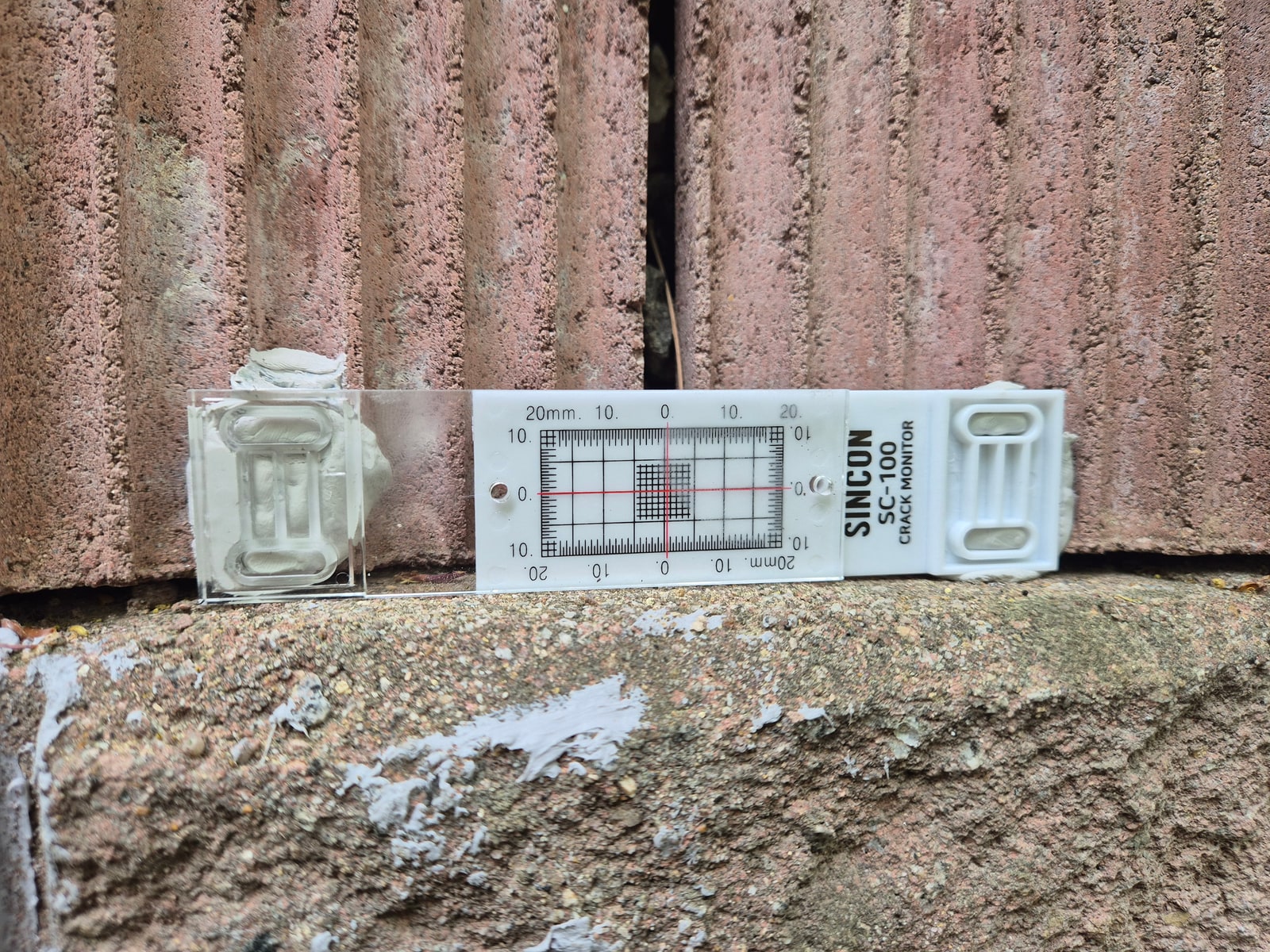

설치 대상은 균열이나 단차가 두드러진 곳입니다. 이전 점검 때보다 틈이 더 벌어졌거나 곡면부 블록 이격이 눈에 띄는 위치를 먼저 골라냅니다. 현장에서 1단 보강토 옹벽 Sta. 60.0m 부위에 이격게이지를 부착하였으며, 기준 눈금은 다음 점검 때 변위 변화를 숫자로 비교하는 근거가 됩니다. 블록 틈이 실제로 벌어지는지는 한 번 재어보고 결론내릴 수 없습니다. 수치가 누적되어야 거동을 알 수 있습니다. 이번에 설정한 초기 눈금은 FMS와 다음 관리대장에 반영되어 장기적인 변위 추적 기준선으로 활용됩니다.

전면 백태 발생 현황과 캡블록 부착 상태 확인

보강토 옹벽 전면의 백태 발생 분포는 벽체 배면의 수분 정체 및 배수 상태와 직결됩니다. Sta. 50.0m 지점과 Sta. 245.0m~250.0m 구간 등에서 발생한 백태 형성 범위를 줄자로 실측하여 가로와 세로 면적으로 기록하였습니다. 옹벽 상단 캡블록 부위는 배면 토사 유실이나 지반 변형으로 인해 들뜸과 이탈이 생겼는지 선형을 확인하며 흔들림 여부를 점검했습니다.

콘크리트 옹벽 부체 및 부대시설 상태 조사

콘크리트 옹벽 부체는 건조수축 균열과 시공 이음부 조사가 핵심입니다. 재료적 취약성을 따져보는 과정입니다. 아울러 상부 추락 방지시설 결속 상태와 인접 지반의 안정성도 함께 살폈습니다.

온도 건조수축 균열 및 재료분리 분포 상태 점검

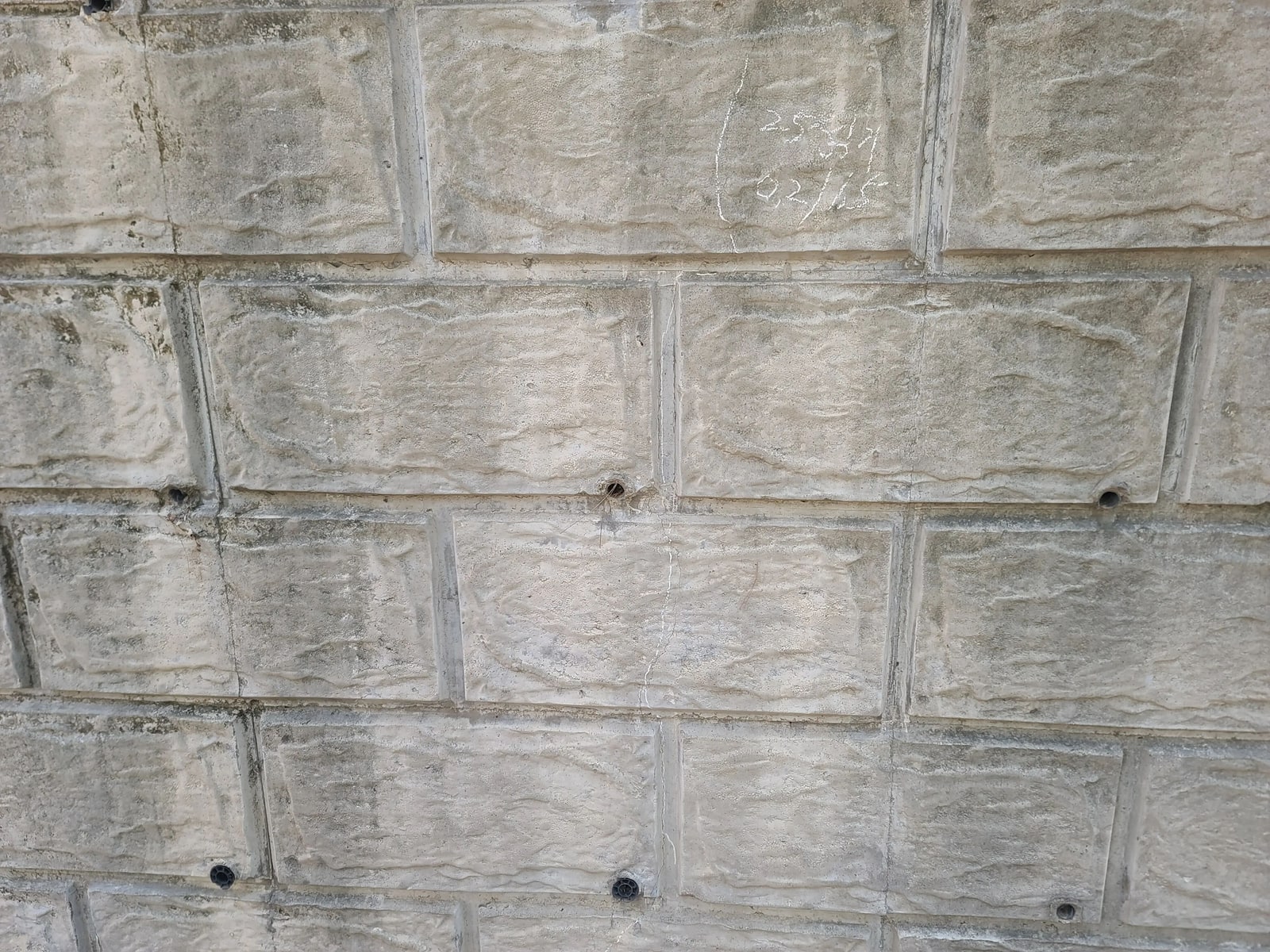

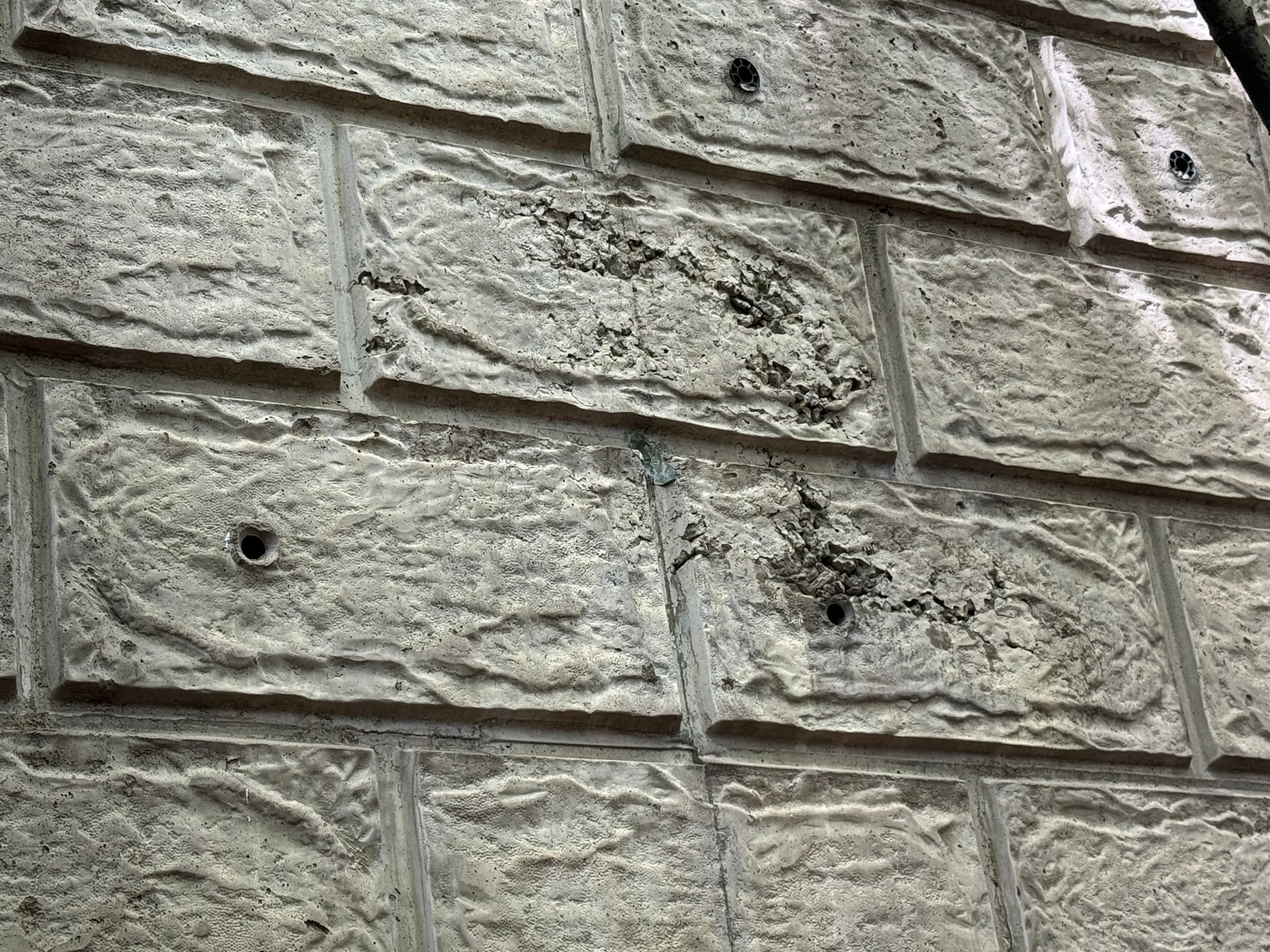

콘크리트 옹벽 전면에서는 온도 변화와 건조수축으로 인해 발생하는 선형 균열을 중점적으로 조사하였습니다. Sta. 190.0m, Sta. 195.0m, Sta. 210.0m 부근에서 발견된 균열에 대해 크랙스케일과 스케일자를 대어 폭과 연장 길이를 측정하고 개소를 기록으로 남겼습니다. 아울러 Sta. 223.0m 지점에서 확인된 전면 재료분리 부위는 골재 노출 면적을 실측한 후 표면 손상 분포를 도면상에 표기했습니다.

상부 방호 난간대 변형 및 체결 상태 외관 확인

옹벽 상단에 설치된 부대시설인 방호 난간대는 추락 방지 기능을 유지하고 있는지 연결 부재를 확인하였습니다. Sta. 200.0m 부근 난간대에서 국부적인 변형과 체결 볼트 탈락이 조사되어 해당 수량을 집계했습니다. 앵커 볼트의 고정 상태와 지주 부재의 기울어짐을 직접 흔들어 확인하며 결합 상태를 점검하는 과정을 거쳤습니다.

비탈면과 배면 활용부지의 지반 침하 및 세굴 조사

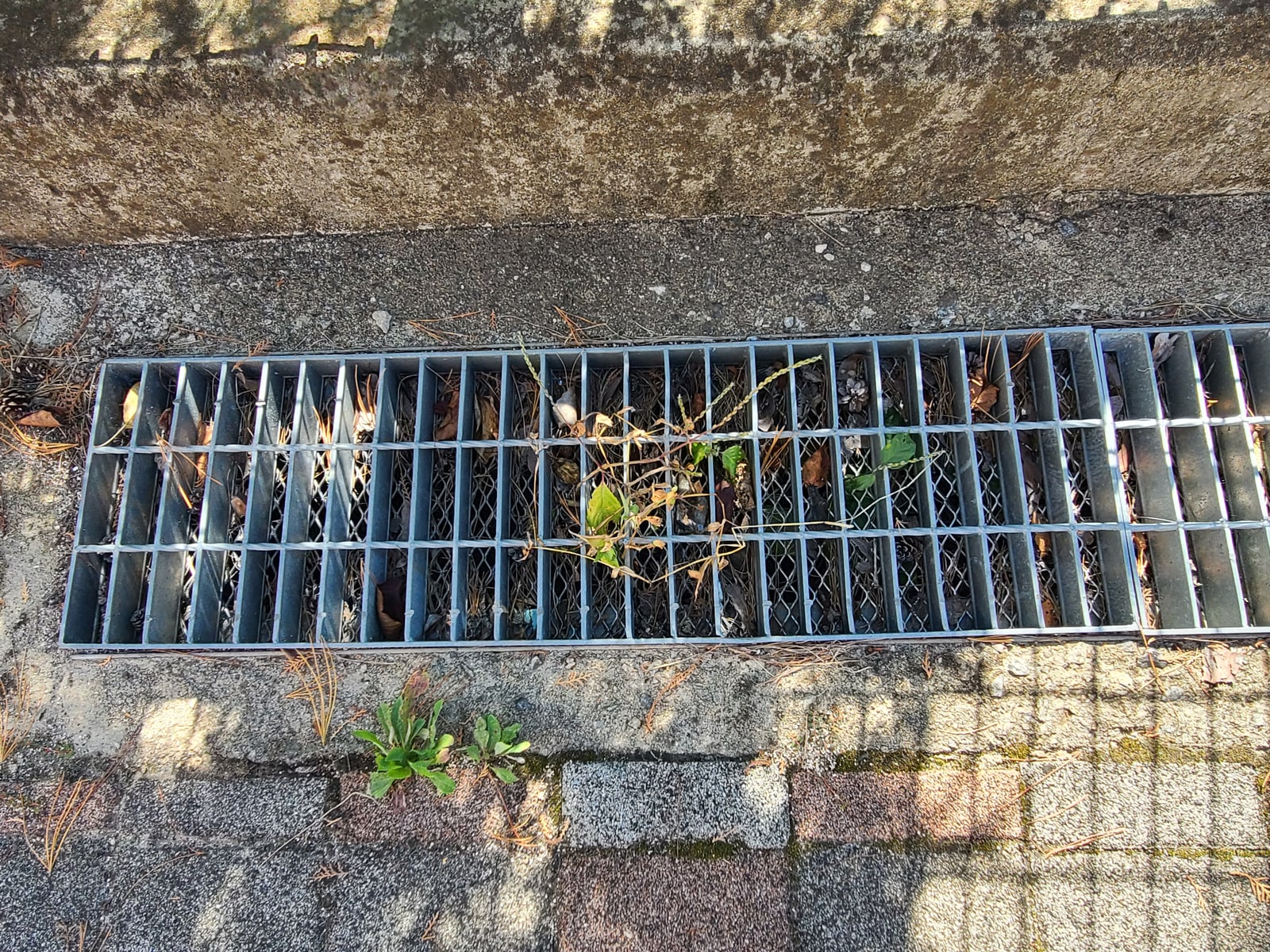

옹벽 배면 활용부지와 상부 비탈면은 옹벽 안정성에 외력을 미치는 주요 영향인자입니다. 지표면의 단차 형성이나 인장균열, 국부적인 지반 침하와 세굴 흔적이 있는지 지형을 따라 답사하였습니다. 2단 보강토 옹벽 Sta. 140.0m~175.0m 구간 배수로 주변 잡목과 파손부에 대한 정비 상태를 확인하였고, Sta. 277.0m 지장물 제거 상태를 대조하여 지표수가 원활히 빠져나가는지 살폈습니다. 배수구가 막히거나 없으면 강우 시 지하수가 고이면서 옹벽 뒤쪽 간극수압이 급격히 올라갑니다. 벽체에 금이 가는 데서 그치지 않고 자칫 구조물이 밀리거나 넘어갈 위험이 따르므로 집중호우 기간 수압 관찰과 별도 유도 배수시설 설치 검토가 뒤따라야 안전을 확보할 수 있습니다.

외관 상태 분석 및 정기안전점검 결과보고서 작성 절차

현장 육안조사에서 획득한 손상 야장과 실측 자료는 단계별 분석 과정을 거쳐 관리주체에 제출되는 정기안전점검 결과보고서로 편철됩니다.

1. 외관조사 결과 분석 단계

현장에서 조사된 블록 균열, 이격, 백태, 콘크리트 건조수축 균열 등의 물리적 손상 수치를 취합합니다.

1. 이전 회차 비교 및 변동성 평가 단계

과거 9회차 점검 기록 및 전회차 사진대지와 1:1로 대조하여 결함의 신규 발생 여부와 진행성을 분석합니다.

1. 상태평가 및 후속 조치 검토 단계

시설물의 상태평가 기준에 따라 종합 상태를 분석하고, 긴급안전조치나 정밀안전점검 실시 필요성 여부를 검토합니다.

1. 성과품 작성 및 결과 편철 단계

표준 서식인 정기안전점검 결과표와 실시결과 요약표를 작성하고, 결함 위치도와 사진대지를 첨부하여 보고서를 완료합니다.

이전 상태 대비 변동성 분석과 후속 조치 검토

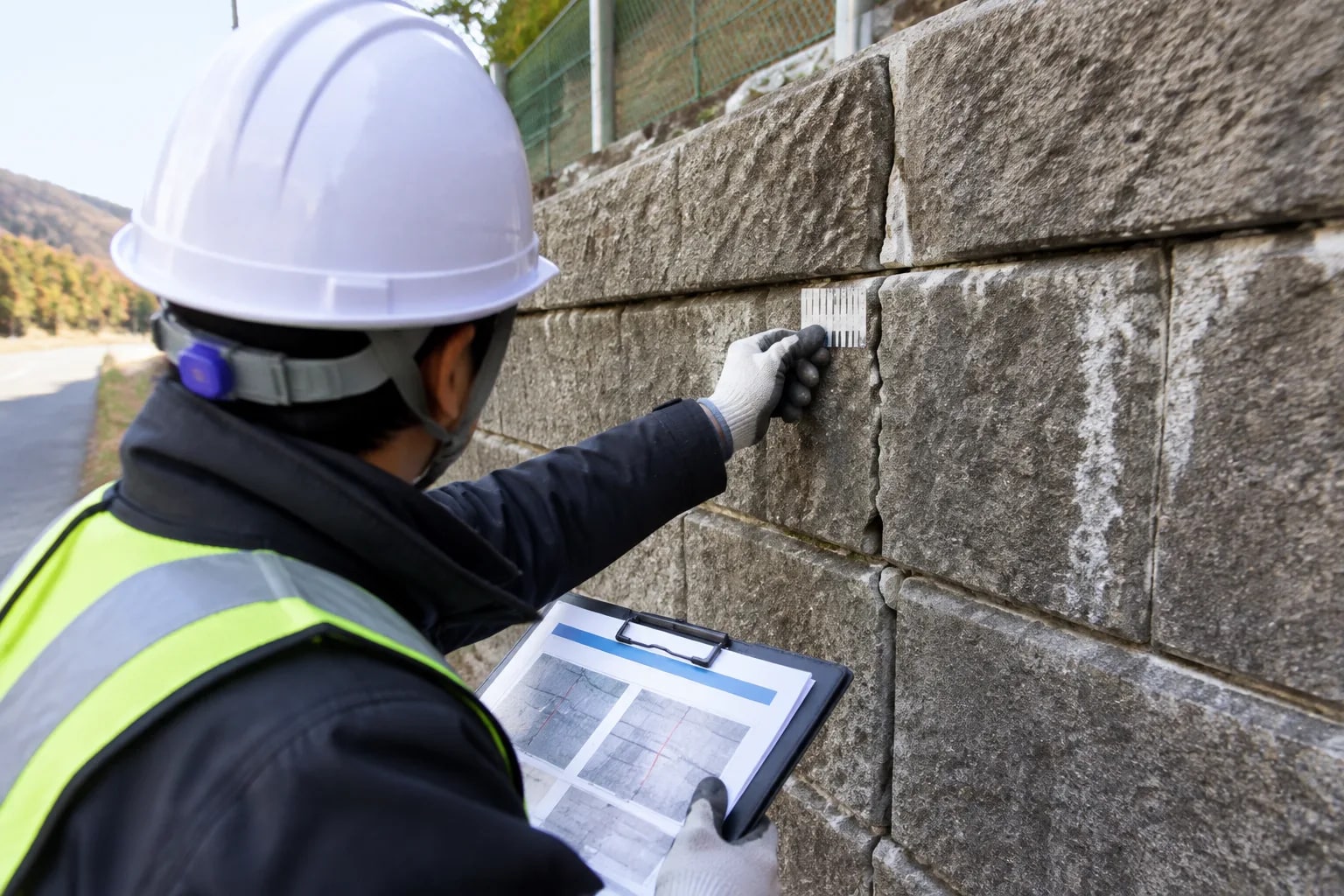

육안으로 찾은 재료분리와 미세 균열은 이전 점검 사진과 맞대어 보았습니다. 손상의 진행성을 파악하기 위함입니다. 이를 통해 결함이 새로 생겼는지 아니면 폭이 넓어졌는지를 가늠했습니다.

외관조사 결과를 정리하고 절차에 따라 후속 조치 검토 기준을 확인하였습니다.

결과표와 실시결과 요약표를 포함한 성과품 편철

납품 성과품은 『시설물의 안전 및 유지관리 실시 세부지침』 표준 서식을 따랐습니다. 시설물 제원은 결과표에 정리하고, 조사된 사항은 실시결과 요약표로 정리했습니다. 근접 촬영 사진과 손상 위치도를 덧붙여 전체 보고서를 묶었습니다.

자주 묻는 질문

옹벽 정기안전점검의 법적 근거와 점검 주기는 어떻게 됩니까?

『시설물의 안전 및 유지관리에 관한 특별법』 제11조 및 동법 시행령 제8조에 따라 1종, 2종, 3종 시설물로 등록된 옹벽은 반기에 1회 이상 정기안전점검을 수행하도록 규정되어 있습니다.

보강토 옹벽 점검 시 블록 이격게이지를 설치하는 목적은 무엇입니까?

틈새나 단차가 생긴 자리에 계측기를 달아두면 다음 점검 때 변위 변화를 숫자로 바로 비교해 변상 여부를 판단할 수 있습니다.

설계도서가 일부 없어도 점검이 가능한가요?

시방서나 구조계산서가 없더라도 기보유된 준공 평면도와 종횡단면도를 기준으로 점검 위치를 설정하며, 과거 수행된 정기점검 보고서의 손상 이력을 집중 분석하여 현장 육안조사를 수행합니다.

옹벽 전면 배수공 상태 점검이 중요한 이유는 무엇입니까?

배수구가 막히면 비가 올 때 옹벽 배면 수압이 급격히 솟구칩니다. 전도나 활동 같은 붕괴 위험으로 번질 수 있어 배수시설 점검이 꼭 필요합니다.
