OO건축물 하자진단

준공 후 건축물에서 균열이나 누수 흔적이 보이기 시작하면 단순한 마감 손상인지 시공 단계의 결함인지 판단하기 어렵습니다. 도면대로 시공되지 않은 미시공이나 변경시공 사항은 눈대중만으로 파악하기 힘들어 명확한 기준을 세워 대조하는 작업이 선행되어야 합니다. 2026년 2월 OO건축물을 대상으로 사용승인 설계도서와 준공도면을 검토하고 현장조사를 진행했습니다.

공용부분과 전유부분의 조사에는 도면 대조와 육안 관찰, 치수 실측, 설비 기능 시험을 각각 적용했습니다. 공종별 기준과 대조한 대상은 구조체 균열 조사 내용, 마감재 두께 측정값, 방화구획 관통부 충진 상태입니다. 현장에서 어떤 항목을 조사했고 어떤 기준으로 분석했는지 기록으로 남깁니다.

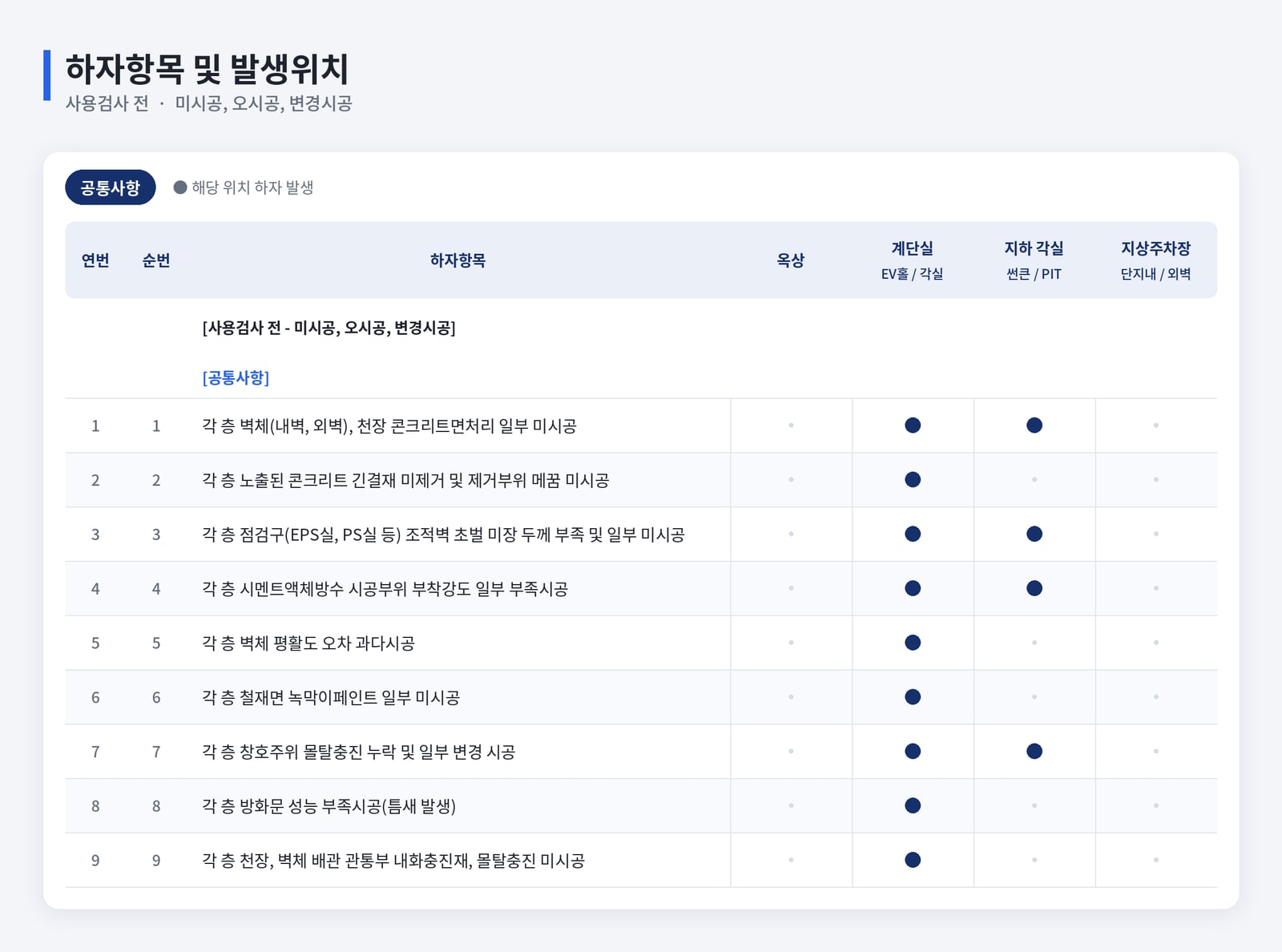

공용부분과 전유부분에 걸친 조사 범위

조사의 기준 자료는 사용승인 설계도서와 준공도면입니다. 공용부분과 전유부분으로 조사 공간을 나눈 뒤, 사용검사 전의 미시공, 변경시공 내역과 사용검사 후 나타난 연차별 하자가 구분되도록 현장 점검 항목을 구성했습니다.

• 공용부분 주요구조부 및 옥상, 지하층 시공 상태 검토
• 각 호실 전유부분 내부 마감재 및 창호 상태 점검
• 사용승인 설계도서와 현장 마감 사양의 일치 여부 대조
• 미시공 및 임의 변경시공 공종의 확인
• 사용검사 후 발생한 구조 균열 및 설비 기능 하자 구분

기준도면과 현장 시공 상태를 대조한 조사 대상

설계도서 대조 작업은 도면에 표기된 자재 규격과 현장 마감재의 물리적 일치 여부를 가려내는 데 목적이 있습니다. 현장에서는 콘크리트 바탕면의 면처리 실시 여부와 긴결재 제거 상태를 살폈습니다. 조적벽 초벌 미장의 기준 두께인 9T 시공 여부와 벽체 석고보드 올퍼티 기준 두께 6mm 준수 상태도 대조 대상에 포함했습니다. 방화문 문틀 주변의 틈새와 액체방수층 부착 상태를 설계상 요구 조건과 대조했습니다.

점검구 내부와 배관 관통부의 시공 상태 확인

천장재 안쪽 공간과 방화구획 관통부는 평소 육안으로 드러나지 않아 점검구를 열어 내부를 확인해야 합니다. 화재 발생 시 연기와 화염 확산을 막는 내화충진재 시공 여부와 천장틀을 지지하는 보강 철물 상태를 집중적으로 살폈습니다.

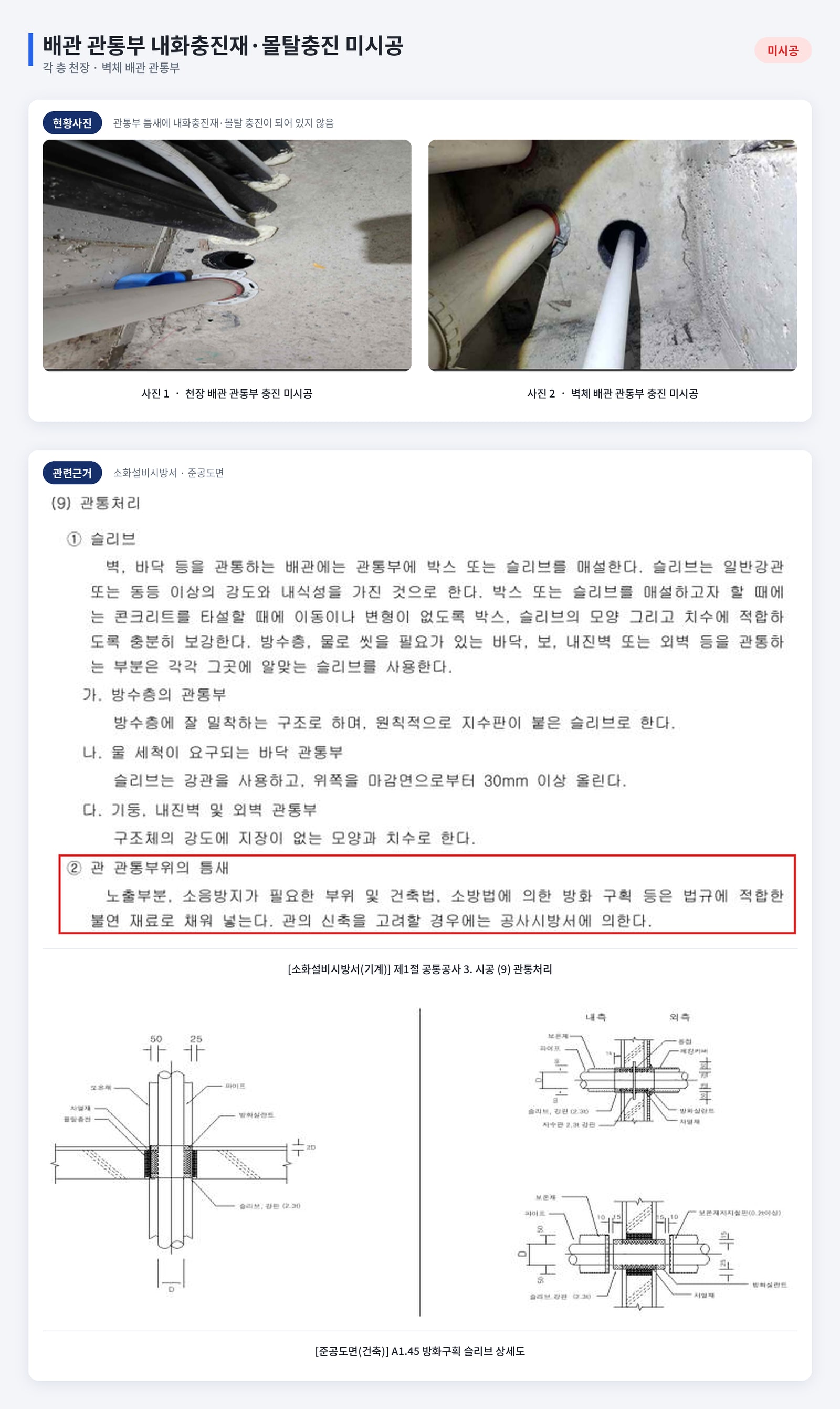

점검구를 통한 천장틀 관찰과 관통부 충진 상태 육안 조사

점검구에서 천장틀 마이너찬넬과 달대 보강의 설치 상태를 육안으로 확인했습니다. 배관 관통부에서는 방화구획 내화충진재와 몰탈 충진의 시공 상태를 육안으로 조사했습니다.

은폐된 구역의 시공 누락은 방화 성능 저하로 직결됩니다. 배관 주변 틈새를 면밀히 관찰한 이유입니다.

벽체, 슬래브, 보와 지하층의 육안 조사

주요 뼈대를 이루는 벽체, 슬래브, 보의 구조적 균열과 지하 공간의 누수 상태를 육안으로 점검했습니다. 주요구조부의 균열 형태와 지하층의 누수 흔적, 물고임을 조사했습니다.

• 주요구조부 벽체와 슬래브의 건식, 습식, 망상 균열 형태
• 콘크리트 피복 탈락으로 인한 내부 철근 노출 여부
• 지하층 천장 및 벽체의 누수 흔적
• 지하층 트렌치의 물고임 상태

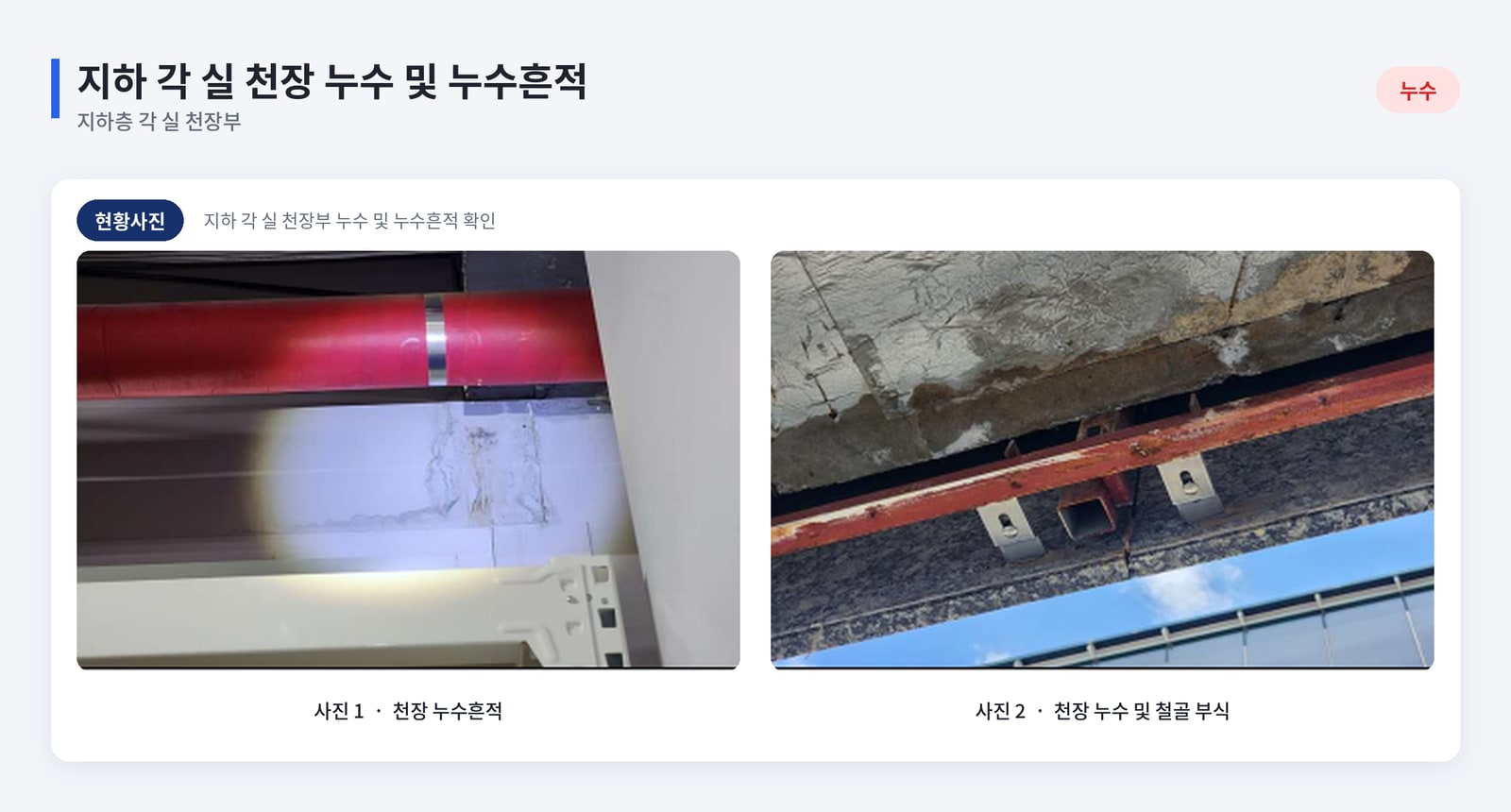

구조부 표면 관찰과 누수 흔적, 물고임 점검

구조체 표면의 건식, 습식, 망상 균열 형태를 육안으로 조사했습니다. 주요구조부의 철근 노출 상태도 육안으로 확인했습니다. 지하층에서는 천장과 벽체의 누수 흔적, 트렌치의 물고임을 육안으로 점검했습니다.

바닥, 마감재, 출입부의 치수 실측

설계도면에 규정된 자재 치수와 두께를 확인하기 위해 현장 실측을 진행했습니다. 외부 포장재와 실내 마감재의 규격을 측정했습니다.

조사 부위	도면 설계 기준 규격	현장 실측 및 조사 항목
옥상 바닥 무근콘크리트	두께 150T (150mm)	시공 두께 실측
지하층 썬큰 바닥	두께 150T (150mm)	시공 두께 실측
단지 내 도로 무근콘크리트	두께 T170 (170mm)	시공 두께 실측
단지 내 도로 아스콘포장	두께 200T (200mm)	시공 두께 실측
계단실 챌판 석재	두께 30T (30mm)	두께 실측
계단실 난간 동자 살간격	간격 100mm(10cm) 이하	살간격 측정
주요 출입문 유효 개구폭	도면 기준폭 (960mm)	유효 통과 폭 실측

각 층과 지하층 바닥, 외부 포장의 두께 실측

옥상 바닥 무근콘크리트는 기준 두께 150T와 실측 두께를 대조했습니다. 지하층 썬큰 바닥 두께는 150T 기준과 대조했으며, 단지 내 도로 무근콘크리트와 아스콘포장 두께도 각각 170T, 200T 기준과 비교했습니다.

포장 두께 부족은 바닥 균열과 침하로 이어지기 쉽습니다.

계단실 석재 챌판 두께와 실내외 마감재 규격 검사

계단실 바닥에 시공된 석재 챌판의 두께는 기준인 30T와 대조하기 위해 측정 장비를 직접 대어 확인했습니다. 엘리베이터 홀 벽체의 경우 도면에 지정된 30T 석재 마감 대신 타일 등 다른 자재로 변경 시공되었는지를 함께 살폈습니다. 실내외 마감재의 규격 변경은 건축물의 내구성과 미관 유지에 직접적인 영향을 줍니다.

난간 살간격, 가로환봉 설치 상태와 출입문 유효폭 확인

계단실 난간대는 추락 방지 안전 기준에 맞춰 살간격이 10cm 이하를 유지하고 있는지 측정했습니다. 가로환봉의 설치 상태도 확인했습니다. 출입문 유효폭은 도면 기준 960mm와 대조하고, 문틀 단차 측정기를 활용해 규격을 검토했습니다.

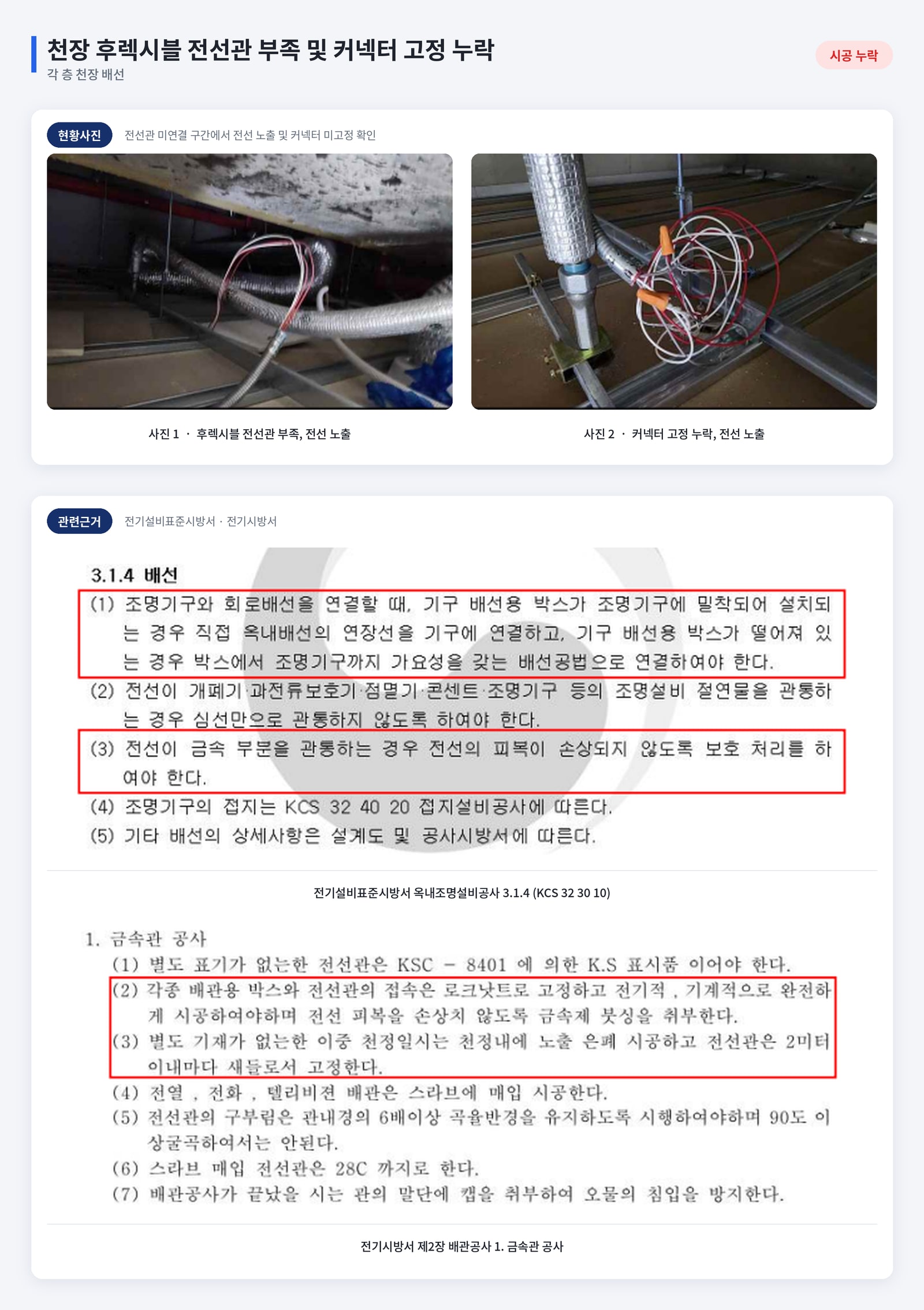

기계실 설치 상태와 각 호실 설비 기능 점검

전기실과 기계실에 놓인 대형 장비류의 고정 상태를 살피고 각 세대 생활 설비가 정상 작동하는지 시험했습니다. 기기류의 규격과 설비의 작동 상태를 점검했습니다.

방진장치, 펌프, 배관 규격과 내진 버팀대 육안 확인

지하 펌프실에서는 소방 펌프 방진베이스의 시공 상태를 확인했습니다. 충압펌프와 집수정 그레이팅의 설치 여부, 소화전함 관창의 재질을 확인했습니다. 집수정 배수관경과 급수 수직배관 체크밸브 설치 상태, 내진 버팀대 시공 상태를 점검했습니다.

각 호실 창호 개폐 상태와 기밀성, 수밀 코킹 점검

각 호실 내부 창호의 개폐 상태를 점검했습니다. 창호의 기밀성과 수밀 코킹 시공 상태를 육안으로 조사했습니다.

실리콘 코킹이 찢어지거나 충진이 불량하면 비바람에 누수가 발생하기 마련입니다. 이음새 마감을 세밀하게 관찰한 이유입니다.

공조 소음과 배관 누수, 조명기구와 CCTV 작동 상태 점검

공조설비의 소음을 점검했습니다. 배관 누수도 점검 대상이었습니다. 조명기구와 CCTV의 작동 상태를 점검했습니다.

조사 항목의 기준 검토와 보고서 정리

현장 조사 자료는 관련 법령과 시방서, 법원 감정 실무 기준을 토대로 검토했습니다. 기능상, 미관상, 안전상 지장을 주는 하자인지 판정하는 검토 과정을 거쳤습니다.

1. 현장 조사 데이터와 사용승인 설계도서 대조 분석
2. 관련 시방서 및 법령 기준 검토
3. 서울중앙지방법원 건설감정실무지침 적용 타당성 분석
4. 공사비 차액 및 재시공 비용 산정 기준 수립
5. 최종 하자 실태점검 및 진단 보고서 작성

관련 시방서와 건설감정실무지침에 따른 항목별 검토

현장 조사 자료는 관련 시방서와 서울중앙지방법원 건설감정실무지침에 대조했습니다. 구조체 균열 조사 내용도 관련 기준과 대조했습니다. 배관 관통부 충진 상태와 챌판 두께 조사 내용은 관계 법령 및 감정 기준과 대조했습니다.

공사비 차액 또는 재시공 비용 기준 검토와 보고서 정리

항목별 보수비는 공사비 차액 또는 재시공 비용을 기준으로 산정했습니다. 항목별 공사비 차액 또는 재시공 비용을 기준으로 검토했습니다. 항목별 보수비 산정과 개선방안을 최종 진단 보고서에 수록했습니다.

자주 묻는 질문

도면 대조 작업과 현장 육안 조사는 어떻게 구분해 진행합니까?

설계도면과 준공도면에 명시된 기준 사양이 현장에 그대로 시공되었는지 맞비교하는 절차가 대조 작업입니다. 이와 달리 육안 조사는 구조체 표면 균열이나 철근 노출, 지하 누수 흔적처럼 눈에 띄는 물리적 결함 상태를 확인하는 데 집중합니다.

치수 실측은 어떤 부위를 대상으로 진행합니까?

바닥 무근콘크리트 및 아스콘포장 두께, 계단실 석재 챌판 두께, 계단 난간 동자의 살간격, 주요 출입문의 유효 개구폭 등을 대상으로 측정 장비를 활용해 오차를 확인합니다.

설비 작동 점검과 외관 설치 조사의 차이는 무엇입니까?

외관 설치 조사는 펌프실 방진스프링, 배관 규격, 체크밸브, 소화전함 부품의 재질 등 자재의 도면 일치 여부를 살피는 작업입니다. 작동 점검은 각 호실 창호 개폐, 공조설비 소음, 조명기구 점등, CCTV 영상 출력 등 설비가 제 기능을 발휘하는지 시험하는 과정입니다.

현장 조사 내용은 어떤 기준으로 보고서에 정리합니까?

관련 시방서와 건설산업기본법, 서울중앙지방법원 건설감정실무지침을 기준으로 검토했습니다. 항목별 공사비 차액 또는 재시공 비용 기준도 검토했습니다.
