[경기 여주] OO주택 하자진단

단독주택 신축 공사는 공동주택과 비교해 현장 감리 체계가 취약한 편입니다. 이에 따라 도면과 다르게 시공되거나 마감 품질이 떨어져도 건축주가 초기에 문제를 밝혀내기 어렵습니다. 완공 후 외관상 말끔해 보이는 목구조 주택이라 하더라도 지층 아래 기초 콘크리트나 천장 속 지붕 뼈대, 벽체 내부 단열재가 도면대로 시공되었는지는 장비 실측 없이는 파악하기 곤란한 셈입니다.

홈체크 하자진단 기술팀은 경기 여주에 위치한 지상 1층 일반목구조 OO주택을 대상으로 시설물 전반에 대한 하자진단 조사를 수행하였습니다. 연면적 약 73㎡ 규모의 단독주택으로, 의뢰자가 보관 중인 사용승인 설계도서와 당초 체결된 공사 계약서의 특약사항을 기준 삼아 현장 조사를 펼쳤습니다. 기초 구조체 배근부터 목구조 트러스 조름보 누락 여부, 단열재 두께 및 개구부 창호 사양에 이르기까지 도면 대비 미시공, 오시공, 변경시공 상태를 확인하고 기술 진단 보고서로 정리한 사례입니다.

설계도서 대조 및 계약 특약사항 검토 단계

현장 육안 점검에 착수하기 전 기술적 시공 기준선을 먼저 확정 짓는 절차가 설계도서와 계약 조건 검토입니다.

이에 따라 인허가 관청에 들어간 사용승인 도면과 도급 계약 특약사항을 맞비교하는 4단계 검토 절차를 세워 진행했습니다.

1. 설계도서 기준선 설정 단계: 의뢰인이 확보한 최종 사용승인 건축도면, 구조도면, 단열 계획서의 주요 치수와 자재 스펙을 전산화하여 조사 기준표로 정리
2. 계약 내역 및 특약 대조 단계: 견적서 및 도급계약서에 명시된 특약 규격, 마감재 지정 브랜드, 층고 합의 사항을 공종별로 목록화
3. 현장 시공 현황 1차 육안 대조 단계: 배치도와 평면도를 토대로 실제 시공된 건물의 외곽선, 개구부 위치, 실별 구획의 일치 여부 확인
4. 불일치 부위 분류 및 측정 계획 수립 단계: 도면과 상이하거나 특약 조건에 미달하는 항목을 미시공, 오시공, 변경시공 유형으로 분류하고 실측 장비 투입 범위 확정

사용승인 기준도면과 현장 시공 현황의 일치 여부 비교 검토

사용승인 기준도면은 건축물의 인허가 및 법적 준공 기준이 되므로 실제 건물이 해당 도면대로 지어졌는지 확인하는 작업이 선행되었습니다.

현장에서 확인된 건축물의 외곽 치수와 내부 실 구획은 사용승인 평면도와 전반적인 배치가 상응하는지 대조를 거쳤습니다. 평면도상 기재된 벽체의 두께와 창호의 개구부 폭을 줄자와 레이저 거리측정기로 실측하여 도면상의 수치와 비교하는 방식입니다. 도면상에 표기된 구조 부재의 배치선이 실제 목재 벽체 및 보 위치와 일치하는지 여부도 함께 점검했습니다.

외벽 마감재와 징크 지붕재의 마감선 역시 입면도상 표기된 높이 및 형태 기준과 부합하는지 도면 대조 작업을 수행하였습니다. 도면과 현장의 불일치는 단순 시공 오차를 넘어 구조 내력이나 단열 성능 저하로 직결될 수 있는 까닭입니다. 이렇게 확인된 차이점들은 위치별 도면 맵핑 작업으로 하자 부위를 명확히 특정하였습니다.

계약서 특약사항 및 자재 사양 기준의 공종별 확인 절차

계약 당시 당사자 간에 합의된 견적서와 특약사항은 설계도면보다 구체적인 시공 스펙을 규정하므로 공종별 분리 확인 절차가 요구됩니다.

뼈대, 단열, 창호, 수장 마감, 설비 등 각 공종별로 특약에 지정된 특정 제조사 및 규격이 시공에 반영되었는지 점검 목록을 작성하였습니다. 창호 공종의 경우 특약에 명시된 유리 두께와 단열 간봉, 가스 주입 조건이 충족되었는지 시험 장비와 현장 라벨링을 대조해 확인했습니다. 내장 목공사에서는 특약으로 정한 거실 실내 층고 기준이 준수되었는지를 확인 항목으로 두었습니다.

납품 확인서나 시험성적서를 현장에서 확보하기 어려웠던 만큼 자재 표면에 찍힌 인쇄 각인과 두께 실측치로 사양을 직접 대조했습니다. 약정된 고기능성 자재 대신 저가 자재를 임의로 시공했는지 밝혀내기 위한 현장 확인 방식이었습니다.

주요 뼈대 및 구조체 시공 상태 실측 조사

건물의 하중을 지지하고 외력에 저항하는 주요 뼈대와 기초 구조체는 안전성과 직결되므로 도면 대비 철근 배근과 부재 치수를 실측하여 대조하였습니다.

조사 부위	도면 및 기준 사양	현장 시공 현황 확인 방법	중점 실측 항목
기초 슬래브 및 테두리보	동결선 깊이 확보 및 테두리보 주근, 늑근 배근	터파기 단면 노출부 및 레벨 측량	기초 콘크리트 타설 두께, 철근 배근 유무
지붕틀 뼈대	경골목구조 서까래 벌어짐 방지 조름보 설치	천장 점검구 내부 육안 및 내시경 확인	조름보 부재 설치 유무, 연결 철물 체결
건물 전체 높이	설계 입면도상 지반고 기준 건물 최고 높이	외벽 레이저 레벨기 및 타겟 실측	GL선 기준 지붕 마루 높이 축소 여부

동결방지기초 및 온통기초 두께와 철근 배근 실태 확인

기초 콘크리트는 동절기 지반 동결융해로 인한 건물의 부등침하를 막는 핵심 구조체이므로 동결심도 확보와 철근 배근 상태를 집중 확인하였습니다.

현장 기초 외곽부의 노출면과 지반 접합부를 실측하여 설계도면상 명시된 온통기초 및 테두리보의 두께가 충족되었는지 점검하였습니다. 도면상 테두리보 구간에는 주근과 이를 감싸는 늑근이 연속 배치되어야 함에도, 외부 노출 단면 및 탐침 조사를 진행한 결과 철근 가공 조립이 누락된 정황이 드러났습니다.

기초 단면 두께 부족은 레미콘 타설량 축소로 이어져 상부 목구조 벽체에서 전달되는 하중을 지반에 고르게 분산시키지 못할 위험을 내포합니다. 현장 실측으로 파악한 기초 하부 근입 깊이와 콘크리트 타설 높이를 도면 수치와 대조하여 기초 구조체의 시공 상태를 기록으로 남겼습니다.

박공지붕 서까래 조름보 설치 상태 및 건물 전체 높이 실측

목구조 박공지붕은 적설 하중과 풍하중으로 인해 서까래가 바깥으로 벌어지려는 수평력이 발생하므로 이를 잡아주는 조름보 설치 여부가 구조적으로 중요합니다.

천장 점검구를 통해 지붕 트러스 내부 공간에 접근한 뒤 서까래 상호 간을 결속하는 조름보(Collar Tie)의 배치 상태를 조사하였습니다. 목구조 기준상 서까래 상부 3분의 1 지점에 규격 목재 부재가 수평으로 긴결되어야 하지만, 현장 육안 점검 결과 해당 부재 설치가 빠진 구간이 확인되었습니다. 조름보 미시공은 장기적으로 지붕 처짐이나 외벽 벌어짐을 유발할 수 있습니다.

건물 외부에서는 광학 측정 장비와 레이저 거리측정기를 써서 지반면(GL)부터 지붕 최상단 징크 마루까지의 전체 높이를 실측하였습니다. 당초 건축 인허가 도면 및 계약 입면도에 표기된 설계 높이와 현장 실측값을 비교한 결과, 전체 높이가 수백 밀리미터 가량 낮게 축소 시공된 사실을 도면 대조로 규명해 낸 상태입니다. 지붕 물매 각도 변경과 뼈대 축소 시공이 복합적으로 작용한 결과로 볼 수 있습니다.

단열재 결손 부위 및 마감 공종 기능 점검

외피의 단열 및 방수, 창호 기밀 성능은 단독주택의 쾌적성과 에너지 효율을 결정하므로 전문 측정 장비를 투입하여 현장 점검을 수행하였습니다.

• 열화상카메라를 활용한 천장 및 외벽 접합부 단열 결손 부위 탐지
• 레이저 거리측정기를 이용한 실내 바닥부터 천장 마감면까지의 층고 실측
• 유리 두께 측정기 및 버니어 캘리퍼스를 활용한 창호 복층유리, 간봉 규격 확인
• 창호 개구부 하부 및 사춤 부위의 단열재 충진 상태 점검
• 욕실 및 다용도실 바닥, 벽체 방수층 도막 두께 기준 부합 여부 확인
• 배관 관통부 및 코너 조인트 부위의 탄성 실링 마감 상태 점검

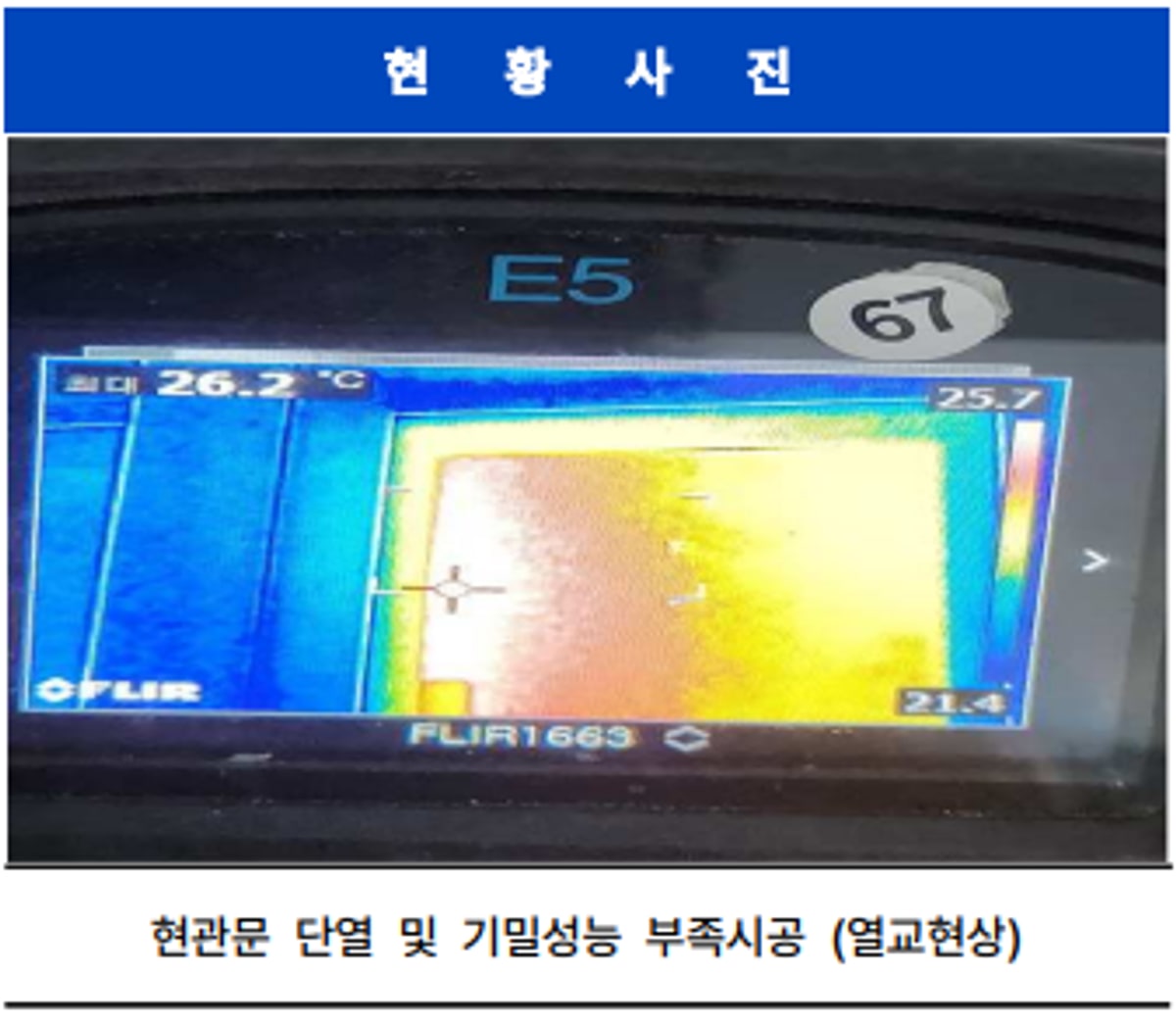

열화상 측정 장비를 활용한 천장 단열 결손 및 열교 확인

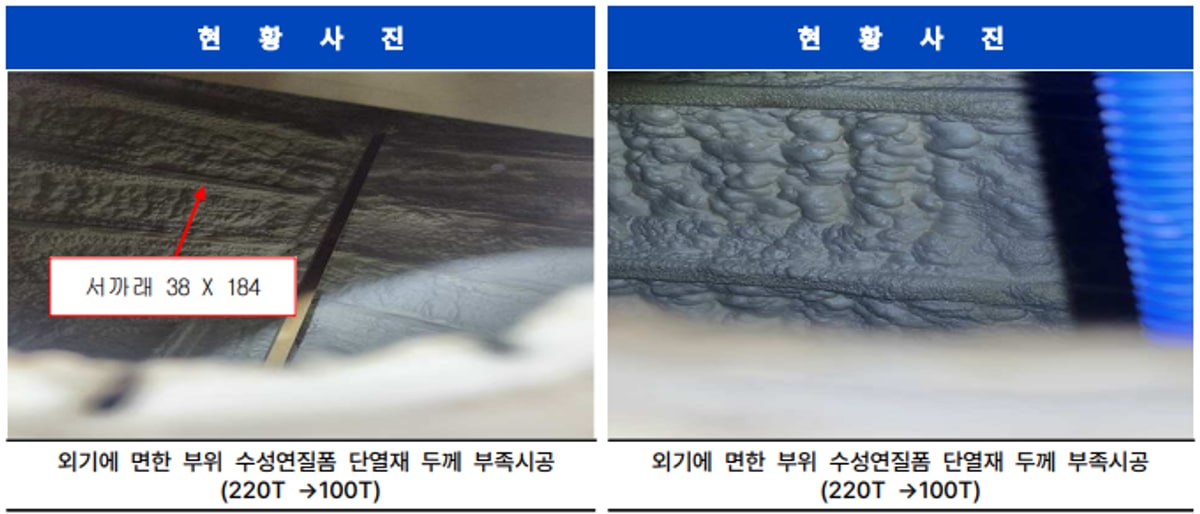

천장에 분사 시공된 수성연질폼 단열재의 시공 두께와 밀실도는 육안만으로 판단하기 어려워 고해상도 열화상 측정 장비를 동원하였습니다.

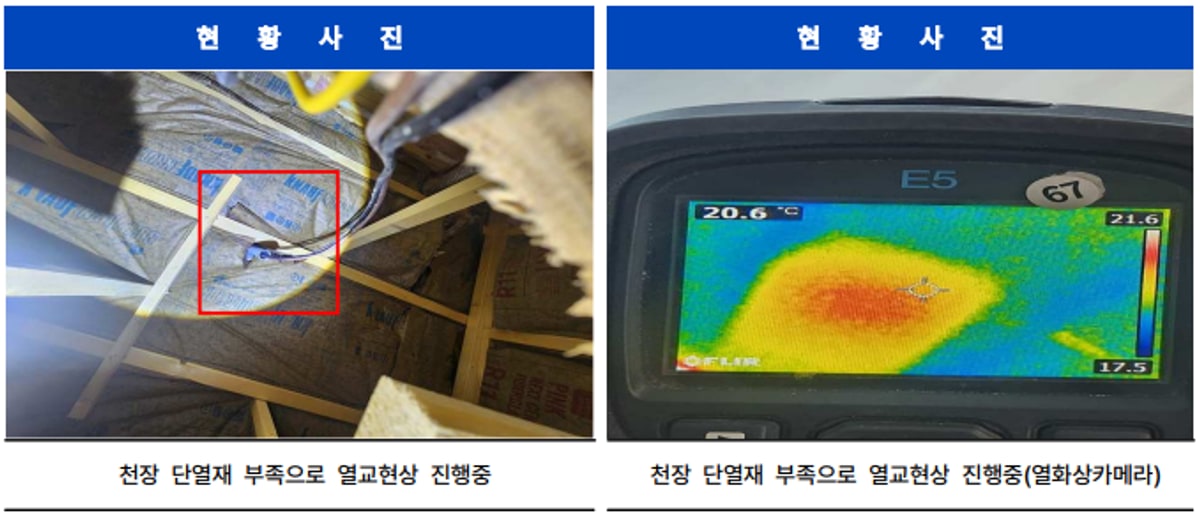

실내외 온도차를 형성한 조건에서 천장 슬래브와 지붕 서까래 접합부, 벽체 상부 코너 부위를 연속 열화상 스캔하였습니다. 단열재가 얇게 도포되었거나 결손된 구간에서는 표면 온도가 주위보다 현저히 낮게 측정되는 뚜렷한 열교 현상이 포착되었습니다. 국소 부위 탐침 조사를 병행해 본 결과, 도면상 규정된 두께에 미치지 못하는 단열재 시공 상태가 확인된 것입니다.

단열재 두께 부족은 동절기 난방 부하 증가뿐 아니라 실내 습기가 차가운 천장 표면에 닿아 결로와 곰팡이를 유발하는 주요 원인이 됩니다. 열화상 이미지에 나타난 온도 분포와 열교 패턴을 위치별로 캡처하여 도면 번호와 연동해 보고서에 상세히 담았습니다.

실내 거실 천장고 및 창호 복층유리 사양 실측 조사

실내 쾌적감과 공간감에 직결되는 거실 천장고와 단열의 취약 부위인 창호 시스템에 대해 정밀 실측을 실시하였습니다.

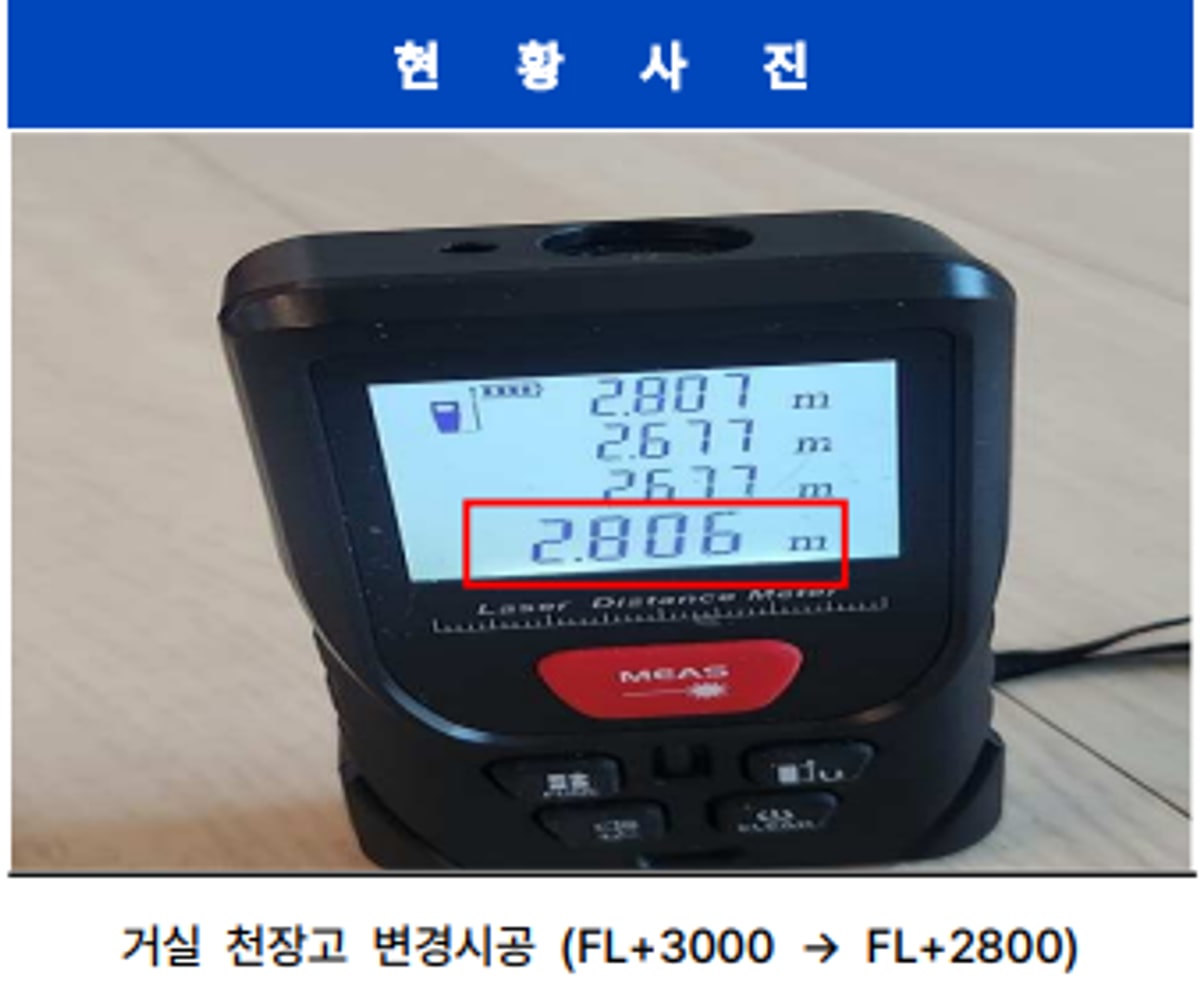

바닥 마감재 표면에서부터 천장 석고보드 마감면까지의 높이를 레이저 거리측정기로 실별 다면 실측하였습니다. 계약서 견적 특약상 합의되었던 거실 천장고 기준과 실제 시공 높이의 부합 여부를 확인하였습니다. 상부 배관 간섭이나 지붕 뼈대 높이에 따른 천장 시공 상태를 대조 검토했습니다.

창호의 경우 외기에 면한 시스템 창호의 복층유리 사양을 유리 측정기로 검측하였습니다. 계약 특약에 명시된 특정 제조사의 로이유리 및 규격 간봉 적용 여부, 단열 가스 주입 상태를 점검 항목으로 삼았습니다. 실측 결과 유리 간봉 규격이 기준에 미치지 못하거나 단열 공기층 두께가 부족하게 시공된 부위를 확인하여 규격 미달 하자로 분류하였습니다.

욕실 및 다용도실 방수 시공 상태와 도막 기준 검토

습식 공간인 욕실과 다용도실의 방수 시공은 목구조 주택에서 구조 목재의 부식을 막는 최후의 방어선 역할을 합니다.

욕실 바닥 타일 줄눈과 벽체 하부 모서리의 시공 상태를 육안 점검하고, 문턱 및 배수구 주변의 마감 상태를 살폈습니다. 현장에 적용된 시멘트 액체방수 및 우레탄 도막방수의 시공 현황을 건축공사 표준시방서의 방수층 두께 기준과 대조 검토하였습니다. 표준시방서에 규정된 평탄부 및 벽체 치켜올림 부위의 유효 도막 두께 기준에 비추어 현장 시공 상태의 적정성을 따져본 것입니다.

방수층이 충분한 두께로 형성되지 않거나 치켜올림 높이가 부족할 경우, 미세한 균열 틈새로 침투한 누수가 하부 합판과 목구조 토대를 부식시킬 수 있습니다. 방수 시공 상태와 줄눈 백화 현상이 관찰된 부위를 사진 촬영하고 향후 방수층 재시공이 필요한 면적을 도면상에 산출해 보고서에 반영하였습니다.

자주 묻는 질문

단독주택 하자진단 시 사용승인 도면과 공사 계약서 중 어느 것이 우선합니까?

행정적, 법적 인허가 기준의 바탕은 사용승인 도면이지만, 특정 자재나 규격을 당사자 간 특약으로 약정했다면 시공 이행 여부는 계약 문서가 가늠자가 됩니다. 이에 따라 두 문서를 맞대어 살피면서 미시공이나 오시공을 비롯한 공사 계약 위반 사항을 가려냅니다.

단열재 두께 부족은 외관 마감 후 어떻게 확인합니까?

내외부 온도차로 생기는 표면 열교 현상을 고해상도 열화상카메라로 먼저 읽어낸 뒤, 천장 점검구나 설비 개구부 쪽에서 비파괴나 최소 침습 탐침을 병행해 시공 두께를 직접 잽니다.

목구조 조름보가 누락되면 건물에 어떤 문제가 생깁니까?

조름보는 박공지붕 서까래의 벌어짐과 처짐을 방지하는 구조 부재입니다. 이 부재가 누락되면 지붕 하중이 외벽을 바깥쪽으로 밀어내 벽체 균열이나 지붕틀 변형을 유발할 위험이 커집니다.

실측한 건물 높이가 설계도면보다 낮게 시공된 경우 어떻게 조치합니까?

건물 전체 층고나 높이가 임의로 축소된 것은 주요 구조 뼈대의 변경시공에 해당합니다. 현장 실측값을 바탕으로 도면과의 차이량을 산출하고, 뼈대 보강이나 지붕틀 재시공 등 원상 복구에 준하는 보수 방안과 공사비를 기술 진단 보고서에 반영합니다.
