OO공동주택 하자진단

입주 후 공용부와 세대 내부에서 마감 결함이나 누수 흔적이 드러나기 시작하면, 마감재 표면의 결함인지 내부 시공 과정의 하자격차인지 명확히 가려내기 어렵습니다. 벽체 속 충진 상태나 천장 내부 설비, 방수층 두께 등은 겉모습만으로 적정 시공 여부를 확인하기 어려우므로 인허가 기준 자료와의 맞비교가 필요합니다. 홈체크 하자진단 기술팀은 OO공동주택의 공용부분과 전유부분을 대상으로 관리사무소에 보관된 사용승인 설계도서, 시방서, 내역서를 기초 삼아 현장 실측과 상태 대조를 수행했습니다.

조사 범위에는 마감재의 외관 관찰뿐 아니라 서로 다른 재료가 만나는 접합부와 은폐 구역의 시공 상태, 부위별 두께 실측이 포함되었습니다. 현장에서 도면과 대조한 대상과 측정 기준, 그리고 항목별 보고서 분류 체계를 기록으로 정리합니다.

도면과 대조하며 확인한 접합부와 천장 내부 시공 상태

재료가 맞닿는 경계 부위와 천장 점검구 내부는 마감재로 덮여 있어 눈에 쉽게 띄지 않으나, 기밀성과 단열성, 방화 성능을 지탱하는 핵심 부위입니다. 창호 주변의 채움재와 조적벽 미장, 천장 배관 지지대와 관통부 방화구획의 시공 상태를 확인하고자 설계도서 및 시방 기준을 대조 항목으로 설정했습니다.

• 창호 주변 모르타르 및 우레탄폼 충진 상태
• 조적벽체 초벌, 정벌미장 두께 및 줄눈 충진 상태
• 세대 천장 내부 단열재 이음부 사춤 및 내습성테이프 부착 여부
• 욕실 천장 내부 배수관 소제구 및 배관 지지대 내식성 상태
• 방화구획 벽체, 슬래브 배관 관통부의 내화충진재 및 모르타르 충진 여부
• 소방배관 내진설계에 따른 지진분리이음(65mm 이상 배관) 및 흔들림버팀대 설치 상태

사용승인 설계도서를 기준으로 창호 충진과 조적벽 줄눈 상태 대조

창호 틀과 뼈대 벽체 사이 틈새는 빗물과 외풍 차단에 직결됩니다. 도면과 시방 기준에 맞춰 빈틈을 메우는 작업이 중요한 이유입니다. 이에 따라 창호 주변 사춤 모르타르와 우레탄폼 충진 상태를 살피고, 바깥쪽 실링 코킹 마감이 끊김 없이 이어졌는지 점검했습니다.

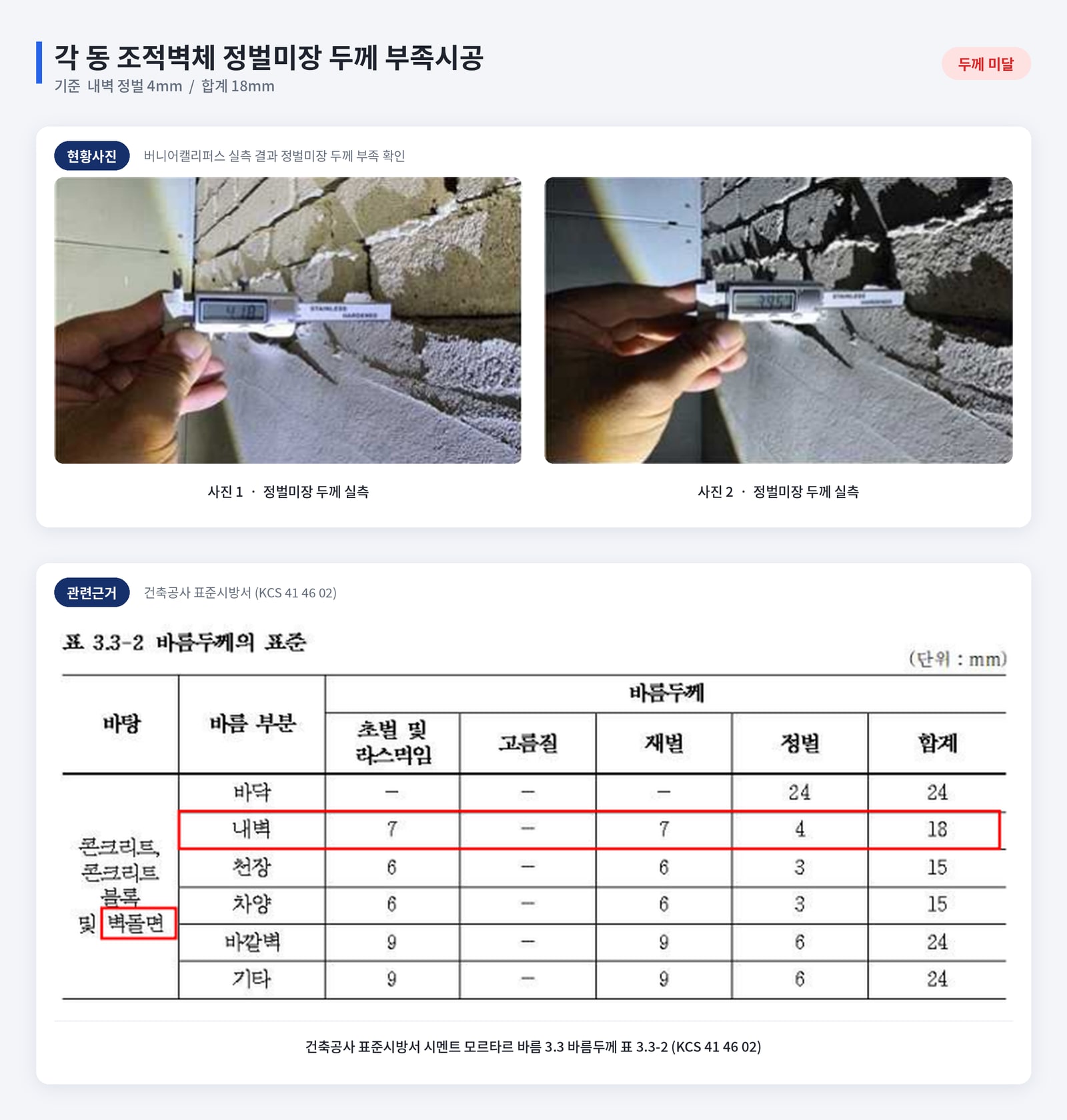

공용부 조적벽체에서는 초벌 및 정벌미장이 도면상 규정된 두께대로 시공되었는지를 실측하고, 벽돌 사이 줄눈 모르타르의 밀실한 충진 여부를 중점적으로 살폈습니다. 미장 두께 부족이나 줄눈 사춤 누락은 균열과 표면 탈락으로 이어질 위험이 있으므로 시방 기준과의 부합 여부를 조사 항목에 기록해 두었습니다.

세대 천장 내부 단열재 접합부와 배관 지지대, 욕실 배수관 조사

각 세대 천장 내부에서는 외벽과 접하는 단열재의 시공 상태를 집중적으로 점검했습니다. 단열재와 단열재가 만나는 이음부의 사춤이나 내습성테이프 부착이 빠지면 열교 현상으로 인한 결로와 곰팡이가 생기기 쉽습니다. 이에 따라 천장 점검구를 열고 단열재 밀착 상태와 이음 테이핑 시공 여부를 일일이 확인했습니다.

욕실 천장 내부에서는 배수관 하부의 소제구 설치 여부와 오수, 배수 배관을 지지하는 행거 및 지지대의 내식성 마감 상태를 조사했습니다. 고정 철물의 녹 발생 여부뿐 아니라 배관 구배 불량에 따른 체수 가능성까지 점검 항목으로 다루었습니다.

배관 관통부 충진과 소방배관 지지대, 분리이음 설치 상태 확인

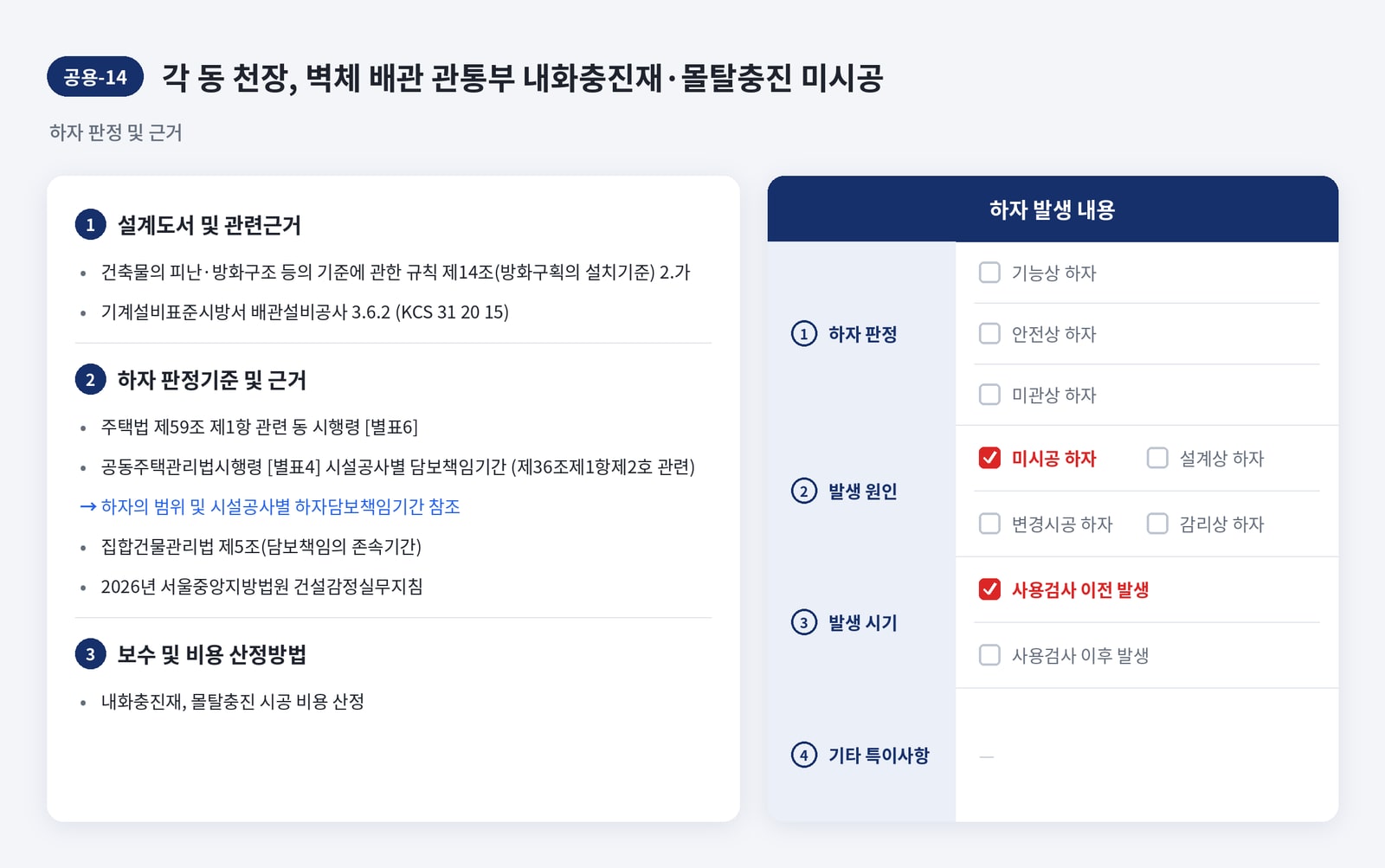

화재 시 화염과 연기가 인접 구획으로 확산되는 것을 차단하기 위해, 배관이 슬래브나 방화벽을 통과하는 관통부는 법적 기준에 부합하는 내화충진 구조를 갖추어야 합니다. 공용부 파이프 샤프트(PIT)와 각 층 배관 관통부에서 내화충진재와 밀폐 모르타르가 설계대로 충진되었는지 확인했습니다.

소방시설 내진설계 기준에 맞춰 65mm 이상 소방배관에 적용되는 지진분리이음과 흔들림버팀대의 시공 상태도 함께 점검 대상에 올렸습니다. 관경에 따른 분리이음 설치 누락 여부와 지지 철물의 견고성을 도면 및 시방서와 대조하여 조사 항목에 기록했습니다.

방수층부터 실내외 마감까지, 부위별 실측과 비교 기준

건축물의 내구성과 보행 안전에 직결되는 부위는 도면 및 내역서에 명시된 재료 규격과 두께를 기준으로 삼아 현장 실측값을 대조했습니다. 방수층, 도막, 바닥재, 석재 등 부위별로 지정된 설계 사양과 현장 시공 두께의 일치 여부를 파악했습니다.

조사 부위	도면 및 내역서 기준 규격	현장 실측 및 확인 항목	적용 장비 및 도구
옥상 및 옥탑	방수재 사양, 보호층 두께, 배수 경사	방수층, 보호모르타르 두께, 감아올림부 리세스, 물매	디지털 경사계, 버니어 캘리퍼스
지하주차장 바닥	내역서상 도막 두께(에폭시/경질우레탄)	통로, 주차면 도막 두께, 지하 각 실 에폭시코팅 두께	도막두께측정기
지하층 천장	내역서상 단열흡음뿜칠 두께	슬래브 하부 단열뿜칠 시공 두께	핀 게이지, 실측자
어린이놀이터, 체육시설	도면 고무칩 두께, 내역서 인조잔디 규격	포장재 단면 두께, 잔디 파일 길이	버니어 캘리퍼스, 마이크로미터
외벽 석재	내역서 석재 규격(두께)	판재 실측 두께, 꽂음촉, 심패드 고정 부속	버니어 캘리퍼스
세대 바닥마루	시방서 평활도 기준(오차 3mm 이내)	거실, 침실 바닥 평활도 오차	레이저 수평기, 디지털 경사계

옥상과 옥탑의 방수층, 보호층 두께와 방수 감아올림부, 바닥 물매 조사

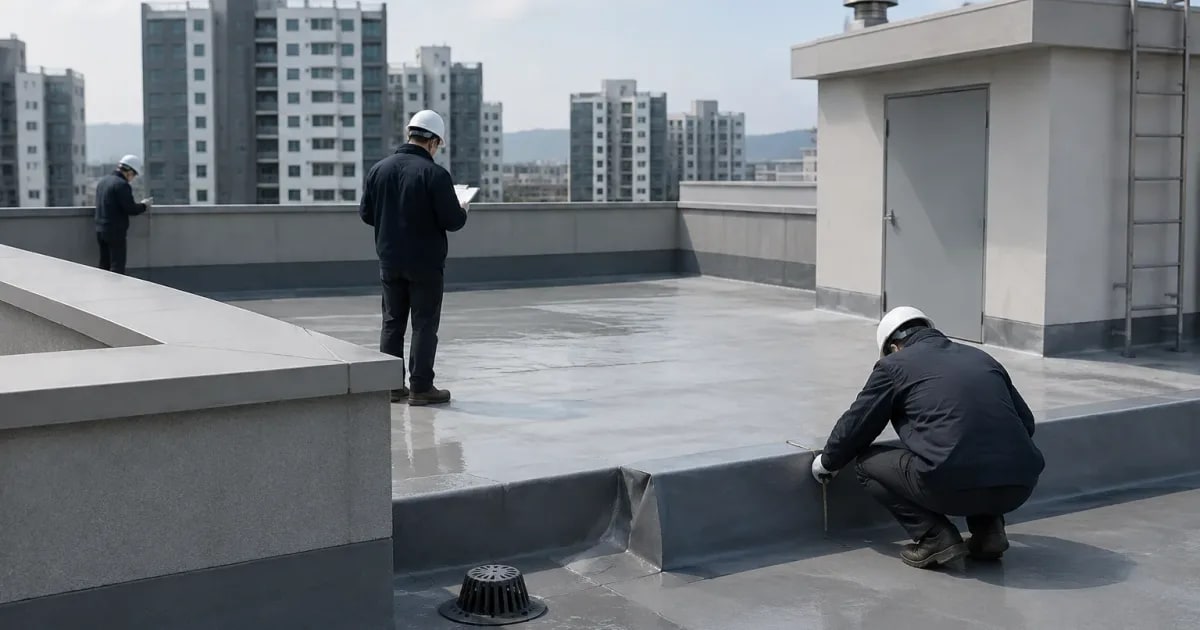

옥상과 옥탑 바닥은 빗물 배출과 누수 차단이 가장 중요한 구역입니다. 복합 및 노출우레탄 방수층의 시공 두께를 비롯해 방수층 상부를 보호하는 보호모르타르와 와이어메쉬의 시공 여부 및 두께를 조사했습니다.

벽체와 바닥이 만나는 부위에서는 방수 감아올림부가 도면대로 리세스(홈파기) 가공 후 마감되었는지 확인했습니다. 우수 드레인 방향으로 자연스러운 배수가 이루어지도록 계획된 바닥 물매가 형성되어 있는지도 디지털 경사계로 측정하여 경사 부족에 따른 물고임 발생 구역을 조사했습니다.

지하층 바닥 도막과 천장 단열흡음뿜칠 두께의 내역서 대조

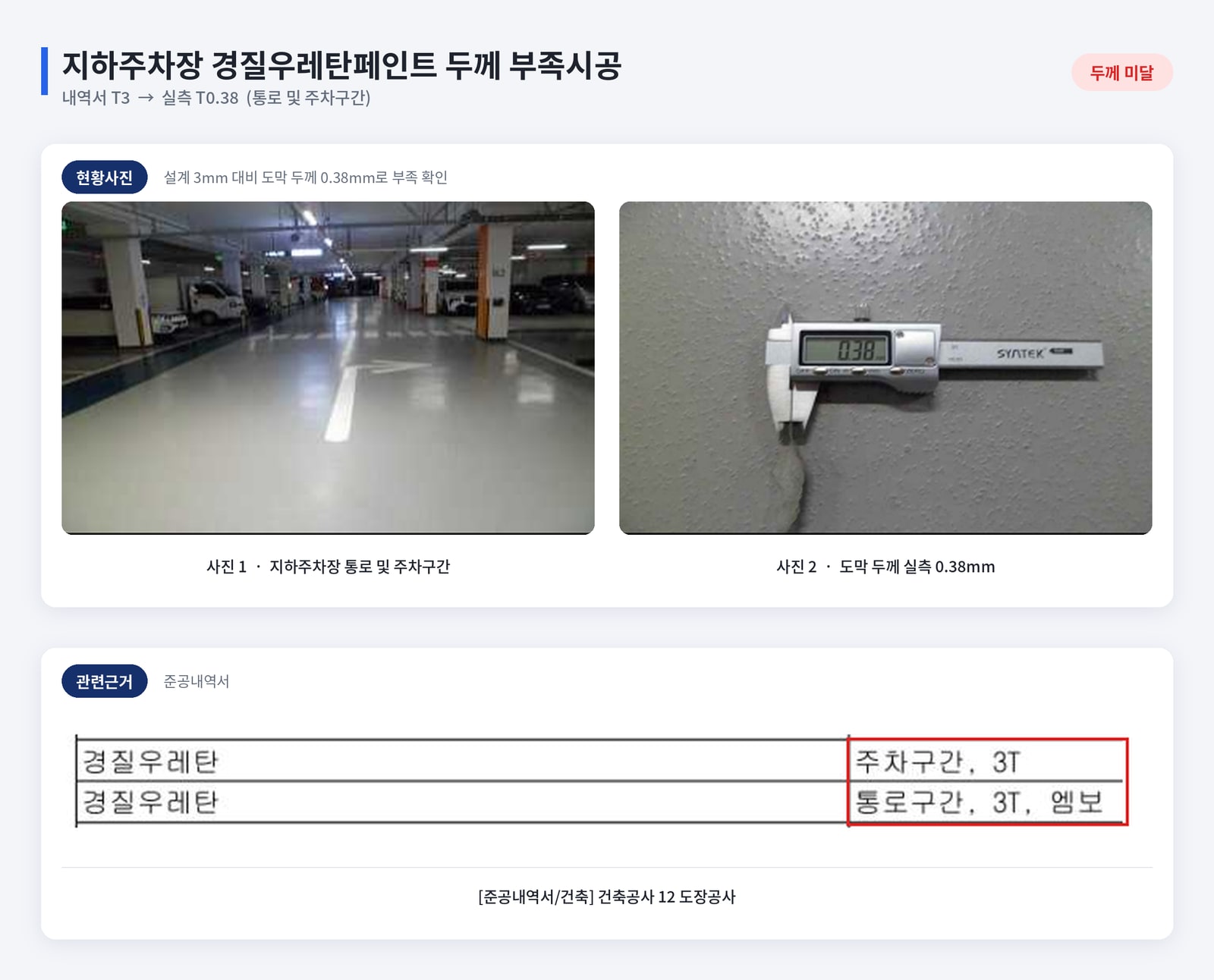

지하주차장 차량 통로와 주차구획에 시공된 에폭시페인트 및 경질우레탄페인트 도막은 차량 통행 하중에 견디도록 내역서에 정해진 두께가 확보되어야 합니다. 현장 통로와 주차면 바닥 도막의 두께를 부위별로 실측하고, 지하 기계실, 전기실 등 각 실 바닥의 에폭시코팅 시공 상태를 대조했습니다.

상부 천장 슬래브 하부에 시공된 단열흡음뿜칠 역시 내역서상 명시된 목표 두께가 시공되었는지 핀 게이지 측정으로 두께를 조사했습니다. 도막과 뿜칠 모두 설계 사양과 실제 시공 두께 사이의 차이를 대조 기준으로 삼았습니다.

놀이터 포장과 인조잔디, 외벽 석재 두께 및 세대 바닥마루 평활도 비교

야외 어린이놀이터의 탄성 고무칩 포장과 배드민턴장의 인조잔디는 충격 흡수와 이용자 안전을 위해 설계 도면 및 내역서에 규정된 포장 단면 두께를 유지해야 합니다. 포장 단면의 시공 두께를 실측하고 내역 규격과의 일치 여부를 대조했습니다.

외벽 건식 석재 마감에서는 판재의 실측 두께를 마이크로미터 및 캘리퍼스로 측정하고 석재 탈락을 방지하는 꽂음촉과 심패드 등 고정 부속의 적정 설치 상태를 확인했습니다. 아울러 세대 내부 거실, 주방, 침실 바닥마루의 경우, 시방서상 허용 오차 기준인 3mm를 기준으로 레이저 레벨기를 이용해 바닥 평활도를 실측했습니다.

시공 상태와 사용 중 발생 현황을 구분한 조사 기록 정리

현장에서 수집된 결함과 실측 자료는 단순 나열에 그치지 않고, 발생 시기와 공간 구분에 맞추어 분류한 뒤 보고서에 수록했습니다. 사용검사 전 미시공 및 변경시공과 사용검사 후 발생한 기능상, 구조상 하자를 명확히 분리하는 작업입니다.

1. 공용부분과 전유부분의 공간별 구분 기록

단지 전체 공용시설(옥상, 계단실, 지하주차장, 외부 토목, 조경)과 세대 내부 전유부분의 조사 내용을 분리하여 기록 체계를 구축했습니다.

1. 사용검사 전후 하자 발생 시점 분류

도면 대비 미시공, 오시공, 재료 규격 축소 시공은 사용검사 전 항목으로 분류하고, 준공 이후 발현된 균열, 누수, 파손 등은 사용검사 후 하자로 명확히 나누었습니다.

1. 구조부 결함 현황 및 보수 기준 정리

벽체, 슬래브, 기둥 등 주요구조부에 발생한 균열과 철근 노출, 누수 흔적에 대해 균열보수 및 주입공법 등 공학적 보수방안의 근거를 매칭했습니다.

1. 설계, 시방 근거 명시 및 비용 산정방법 제시

각 조사 항목마다 위배된 설계도면 번호, 시방서 조항, 내역서 항목을 근거로 제시하고, 보수비용 또는 시공비 차액을 산출하기 위한 공학적 산정 기준을 정리했습니다.

균열과 누수 현황을 포함한 조사 항목을 발생시기와 공간별로 구분하고 근거 정리

옥상과 주차장, 기계실, 계단실 뼈대에 나타난 균열과 누수는 외관 관찰과 크랙 스케일로 폭과 진행 방향을 실측했습니다. 손상 정도를 수치화한 것입니다. 아울러 주차장 슬래브 누수나 PIT 층 물고임은 안전성과 사용성에 미치는 영향을 따져 도면상 위치를 명확히 남겼습니다.

세대 내부에서도 거실과 침실 벽체 균열, 주방과 욕실의 설비 작동 불량 등을 전유부 기록표에 분리하여 수록했습니다. 각 항목에는 적용된 표준시방서와 설계도면을 대조 근거로 달고, 바탕만들기 및 균열 주입보수 비용이나 자재 변경에 따른 시공비 차액 산정 기준을 항목별로 명시하여 보고서의 신뢰도를 뒷받침했습니다.
