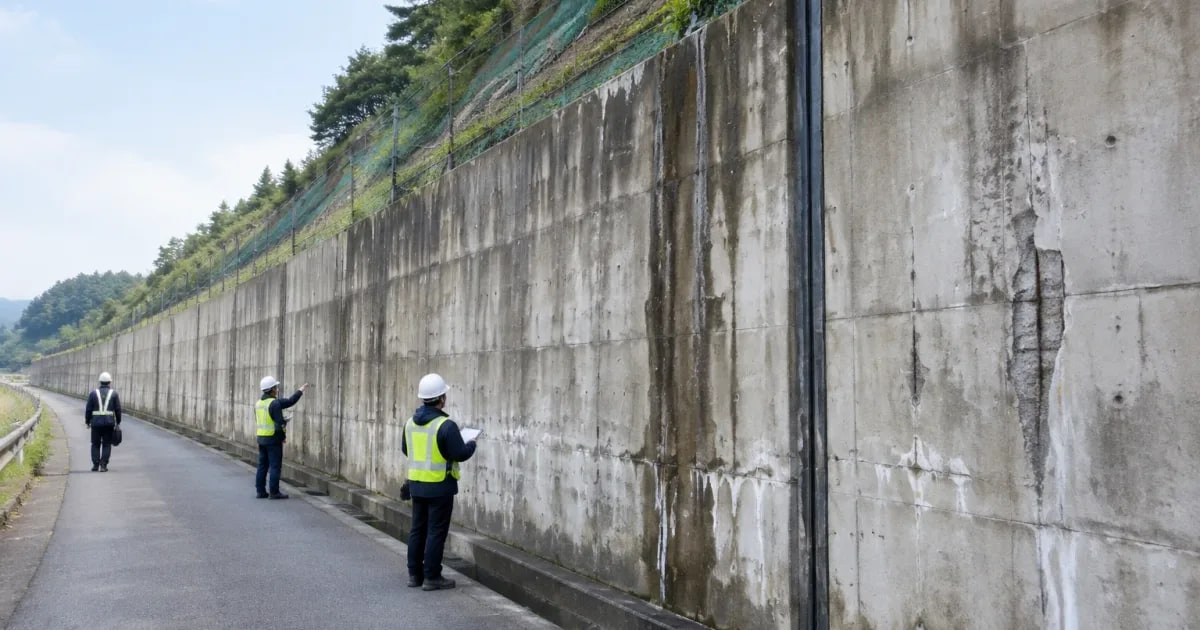

[경기 용인] OO초등학교 옹벽 정기안전점검

준공도서나 구조계산서가 남아 있지 않은 오래된 토목 구조물은 시설물 관리 실무에서 점검 방향을 잡기 어렵습니다. 홈체크 토목안전진단 기술팀은 경기 용인시 소재 시설물 부지 내 높이 8m, 연장 200m 규모의 제3종 시설물 철근콘크리트 옹벽을 대상으로 정기안전점검을 수행했습니다. 2025년 4월부터 5월까지 과업을 완료했습니다.

도면이 유실된 구조물은 현장 육안조사와 이전 점검 이력이 진단의 기준선이 됩니다. 전면 콘크리트 외관과 신축이음부 거동을 살폈습니다. 상부 절토사면과 배수로 상태도 면밀히 조사해 구조적 안정성을 유지관리할 기초 데이터를 마련했습니다.

과업 착수 전 사전 자료 수집 및 현황 확인

설계도서가 없을 때는 관리대장 조사가 필수입니다. 과거 점검 보고서와 관리대장을 추적해 시설물의 이력과 변동 사항부터 살폈습니다. 준공 당시 구조 상세를 서류로 알 수 없었던 만큼 현장 조사 전에 확보할 수 있는 서류 범위를 확정하는 일부터 진행했습니다.

• 시설물관리대장 및 기본 관리 정보 확인
• 기존 9회 정기안전점검 보고서의 결함 지점 및 지적 사항 검토
• 과거 보수, 보강 이력 존재 여부 추적
• 증축, 용도변경, 상부 하중 변화 이력 확인
• 준공도서, 시방서, 구조계산서, 지질조사서 부재 현황 기록

과거 점검 이력과 보수 이력 분석을 통한 기초 자료 확보

이번 대상 시설물은 과거 총 9회의 정기안전점검 이력이 축적되어 있었으며 별도의 구조 보수나 보강 공사 실적은 없는 상태였습니다. 도면이 없는 구조물에서 과거 9회의 점검 기록은 시간 경과에 따른 균열의 진전 여부나 변위 발생 위치를 추적할 수 있는 유일한 비교 근거가 됩니다.

홈체크 토목안전진단 기술팀은 이전 보고서에 수록된 외관조사 결과와 결함 지점을 분석하여 이번 차수에서 주의 깊게 관찰해야 할 주요 위치를 선별했습니다. 옹벽 상부 하중의 급격한 변화나 용도변경 이력이 없었음을 과거 서류로 확인한 뒤 본 현장조사 계획을 수립했습니다.

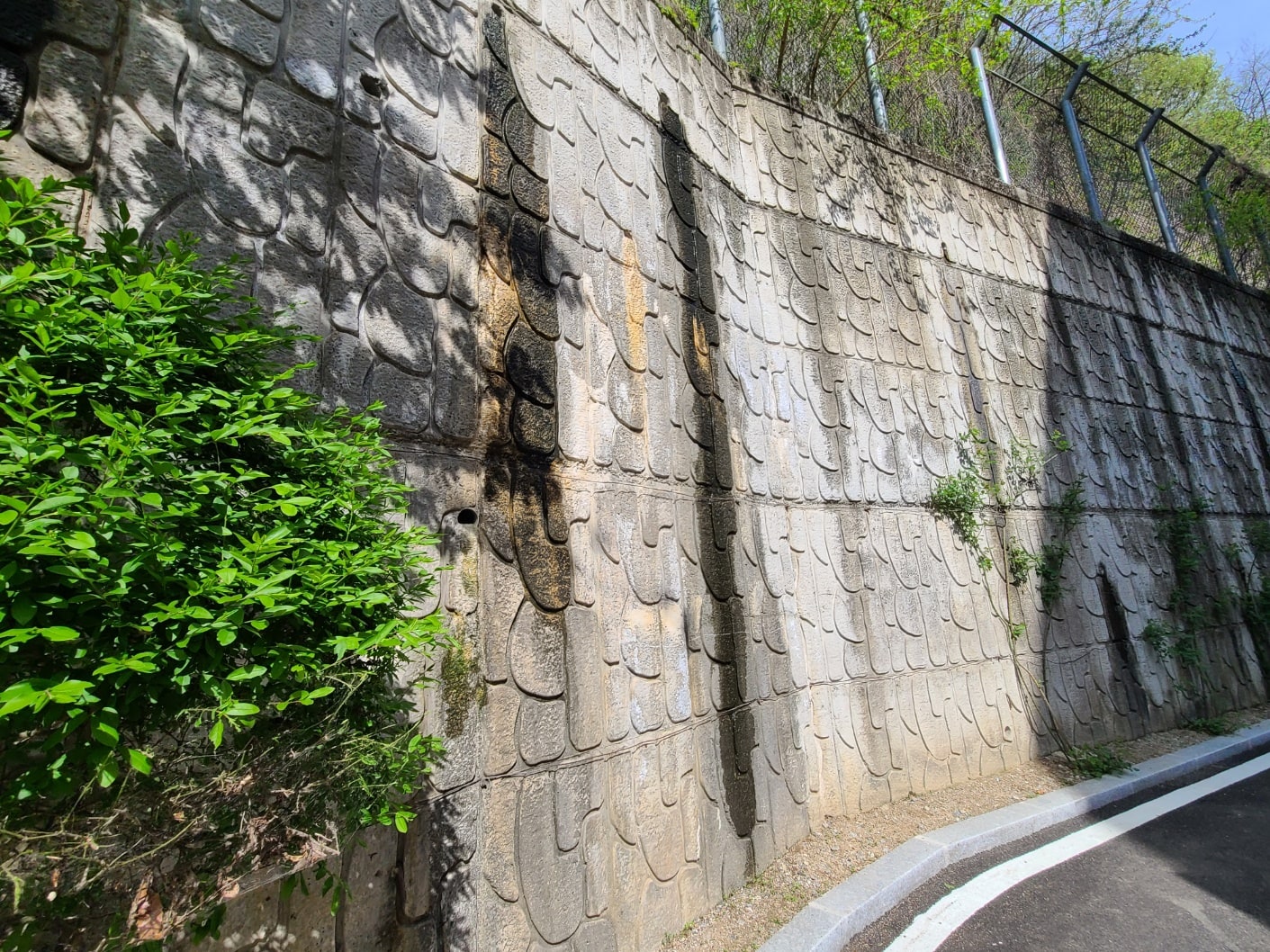

시공 관련 설계도서 부재 조건에서의 시설물 제원 파악

현장 확인 결과 준공도서, 시방서, 구조계산서, 지질조사서 등 시공 단계의 원천 기술 자료는 일체 보존되어 있지 않았습니다. 철근 배근 간격이나 기초 형식, 지반 지지력 등 매립 부재의 구조 설계를 서류상으로 파악하는 일은 불가능했습니다.

현장 실측을 통해 연장 200m, 높이 8m에 이르는 옹벽의 기하학적 제원을 직접 확인했습니다.

이번 점검 기록은 향후 기준 형상을 증명할 기초 도서가 됩니다. 설계 자료가 없는 시설물인 만큼, 훗날 정밀안전점검이나 유지관리 계획을 수립할 때 중요한 근거로 쓰입니다.

옹벽 본체 콘크리트 전면부 외관 결함 육안조사

옹벽 전면부 외관조사는 시설물의 안전 및 유지관리 실무편람 기준에 맞춰 육안조사 방식으로 진행했습니다. 균열, 박리, 박락, 층분리, 백태, 철근 노출 등 콘크리트 표면에 나타난 결함을 식별하고 위치별로 기록하는 작업입니다.

1. 연장 200m 구간을 일정한 간격으로 나누어 측점 좌표부터 정했습니다.
2. 크랙스케일을 벽면에 밀착시켜 균열 폭과 길이, 재료분리 면적을 쟀습니다.
3. 박락 부위는 철근 부식 상태를 봤습니다.
4. 확인한 손상 치수와 형태는 표준 기호에 맞춰 외관 상태망도에 옮겨 적었습니다.

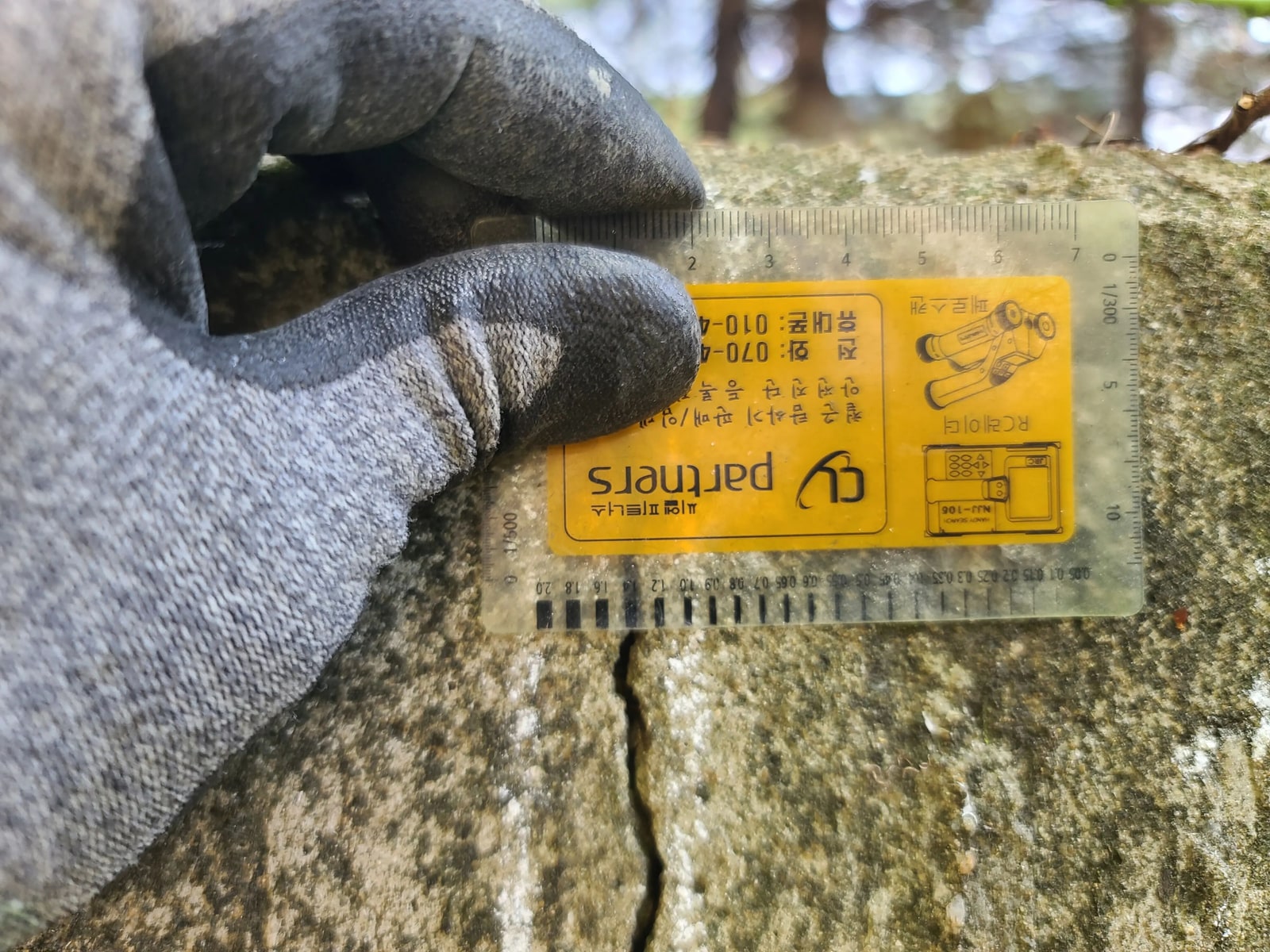

측점 분할에 따른 표면 균열 및 재료분리 육안 확인 절차

옹벽 전면 콘크리트의 균열과 결함 위치를 객관적으로 기록하기 위해 기점부터 종점까지 측점(Station)을 부여하여 조사했습니다. 측점 분할을 통해 결함 위치를 특정해 두면 다음 점검 시 동일 부위의 균열 진행성을 추적하기 수월해집니다.

전면부 조사에서는 외력과 건조수축에 따른 표면 균열, 일부 재료분리가 확인되었습니다. 균열 폭과 연장 길이는 크랙스케일로 밀착 계측했습니다. 골재 쏠림이나 콘크리트 타설 불량으로 드러난 재료분리 부위는 취약 면적을 별도로 산정해 기록에 반영했습니다.

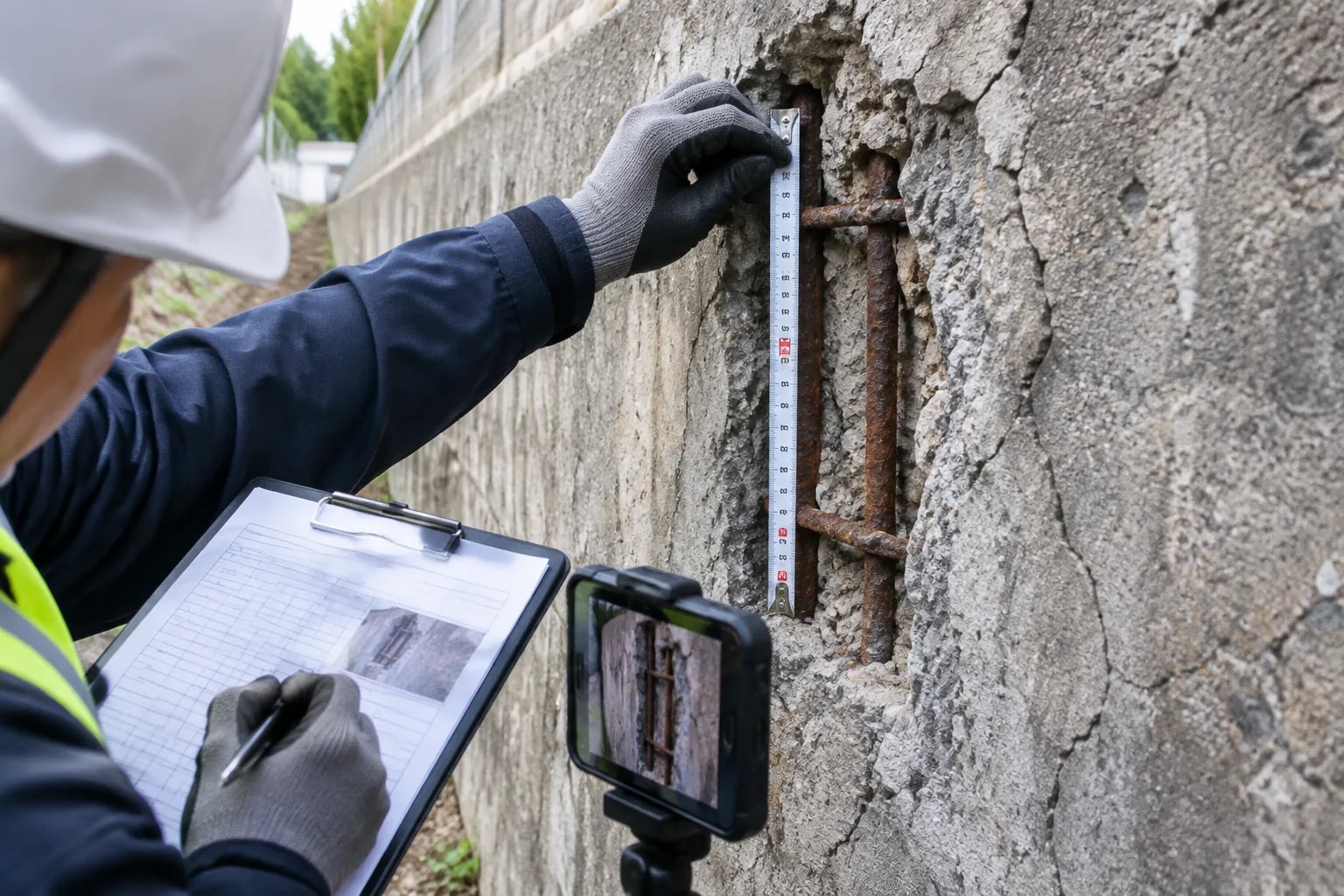

피복 손상에 따른 철근 노출 부위 실측 및 기록

콘크리트 피복이 떨어져 나가 철근이 대기 중에 노출된 구간은 철근 부식으로 인한 구조 성능 저하를 방지하기 위해 엄밀한 실측이 요구됩니다. 옹벽 전면부 측점 확인 중 콘크리트 박락에 따른 철근 노출 부위가 조사되었습니다.

밖으로 드러난 철근은 스케일로 연장 길이를 재고 부식 정도와 콘크리트 추가 탈락 위험을 점검표에 기재했습니다. 손상 위치는 사진으로 남겼습니다. 방청 처리와 단면 복구 몰탈 타설 같은 조치를 서둘러 세우기 위한 조치입니다.

신축이음부 이격 상태 및 방수 결함 점검

신축이음부는 콘크리트의 팽창과 수축을 받아내고 부등침하 응력을 제어합니다. 구조물 거동을 완충하는 부재입니다. 이곳 충전재가 떨어져 나가 틈이 벌어지면 배면 우수가 흘러들어 지반 약화나 구조체 변위로 이어질 위험이 있습니다.

조사 항목	현장 점검 내용	측정 및 확인 기준
충전재 상태	조인트 실란트 및 탄성 충전재 탈락, 노후화 여부	육안 관찰 및 접착 상태 확인
이격 거리	블록 간 신축이음 틈새 폭 실측	버니어 캘리퍼스 및 스케일 계측
방수 및 누수	이음부 배면 침출수 유출 및 백태 형성 여부	젖음 흔적 및 탄산칼슘 석출 조사
단차 및 변위	인접 옹벽 블록 간 전단 단차 및 기울어짐	수평, 수직 변위 육안 및 레벨 확인

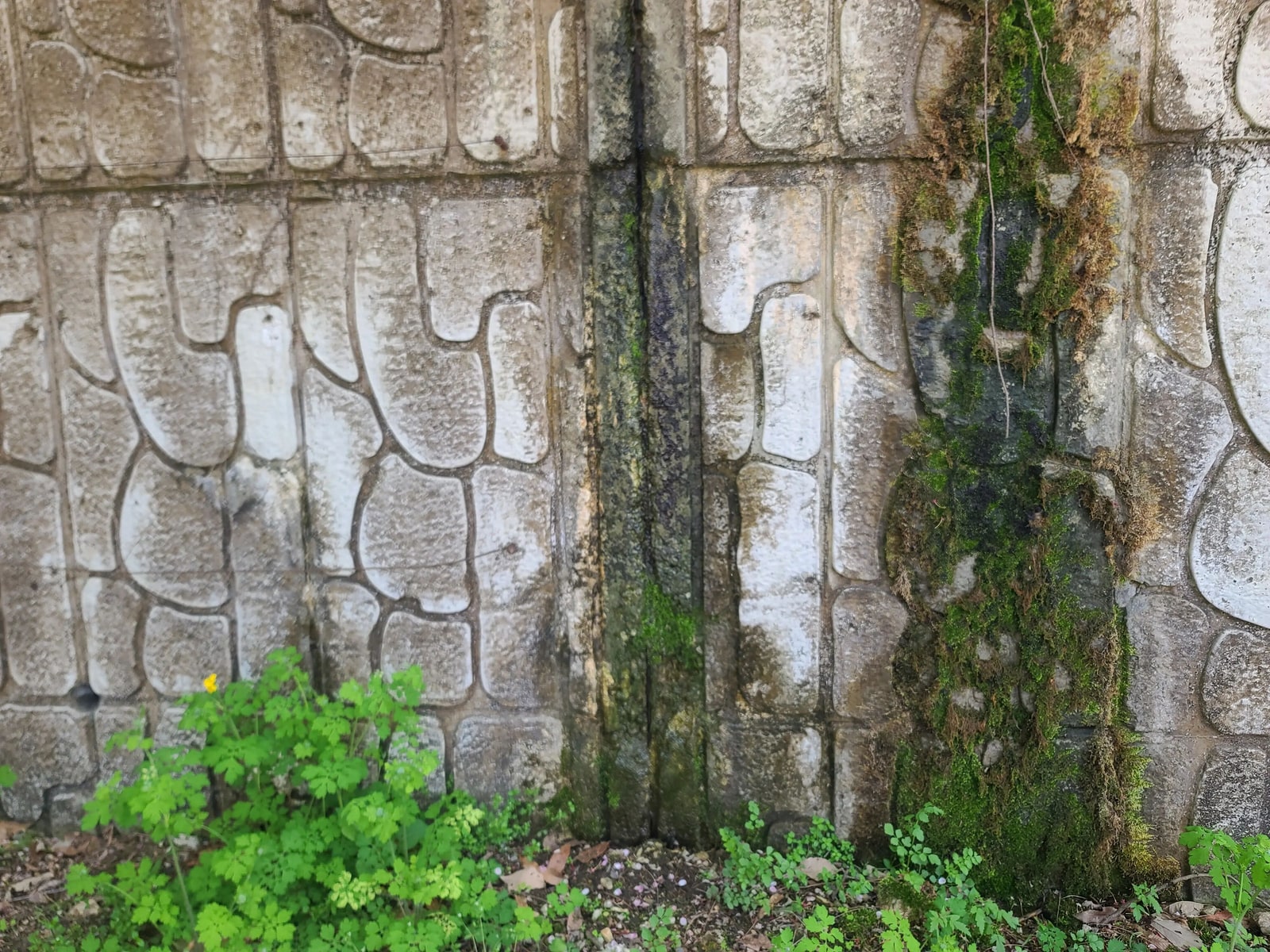

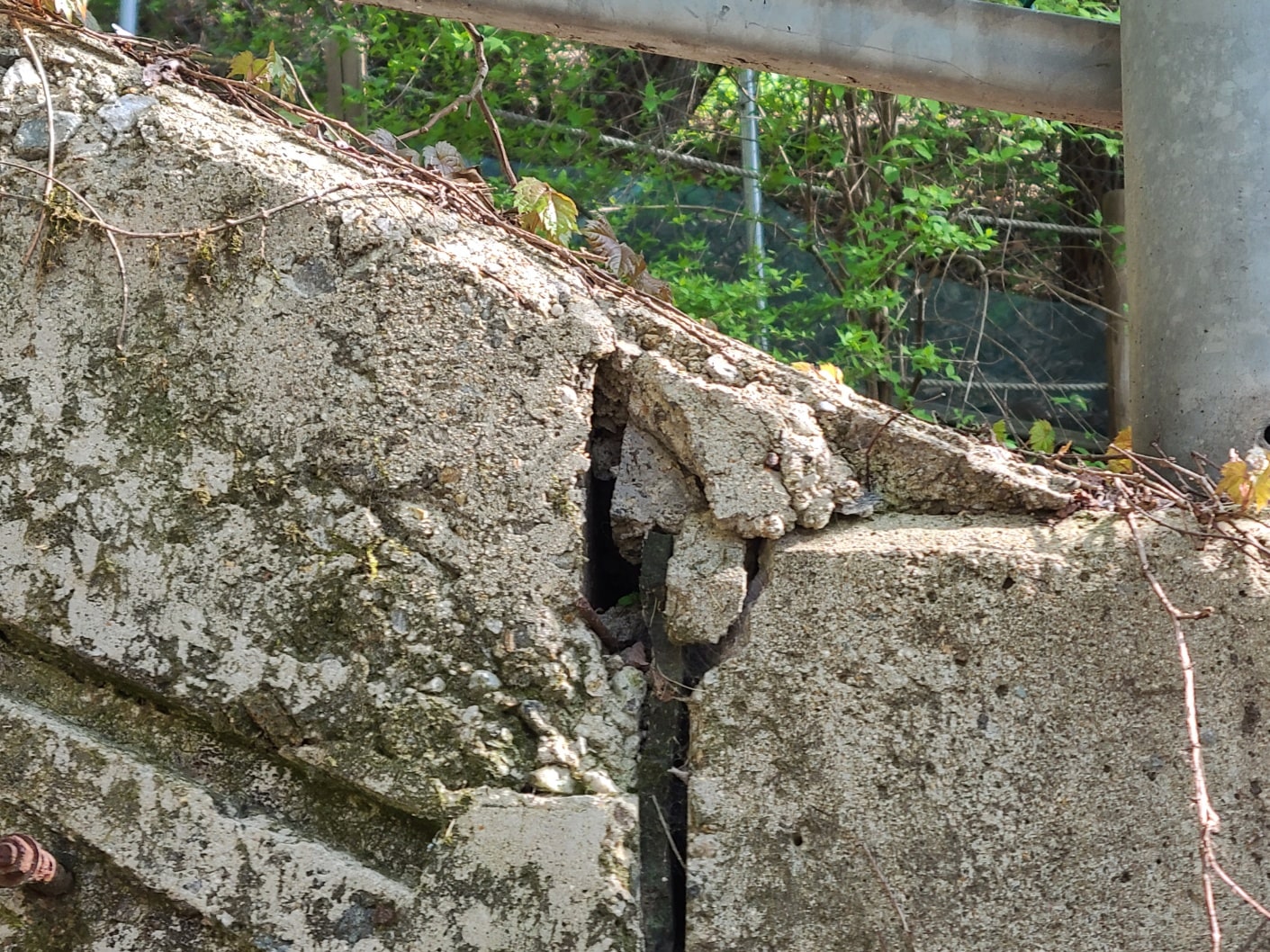

신축이음부 충전재 탈락 및 파손 상태 조사

블록 사이 신축이음 실란트와 탄성 충전재의 노후, 탈락 여부를 살폈습니다. 실란트 손상은 방치하기 어렵습니다. 틈새로 스며든 빗물이 겨울철 동결융해를 일으키고 배면 토사 유실까지 부추기는 탓입니다.

현장에서는 신축이음부 충전재의 풍화와 균열, 국소적 파손 부위를 확인했습니다. 방수재의 수밀성이 상실된 구간을 별도로 정리해 향후 보수 시 기존 실란트를 제거하고 백업재 삽입 후 탄성 실링재를 재충전할 수 있도록 조치했습니다.

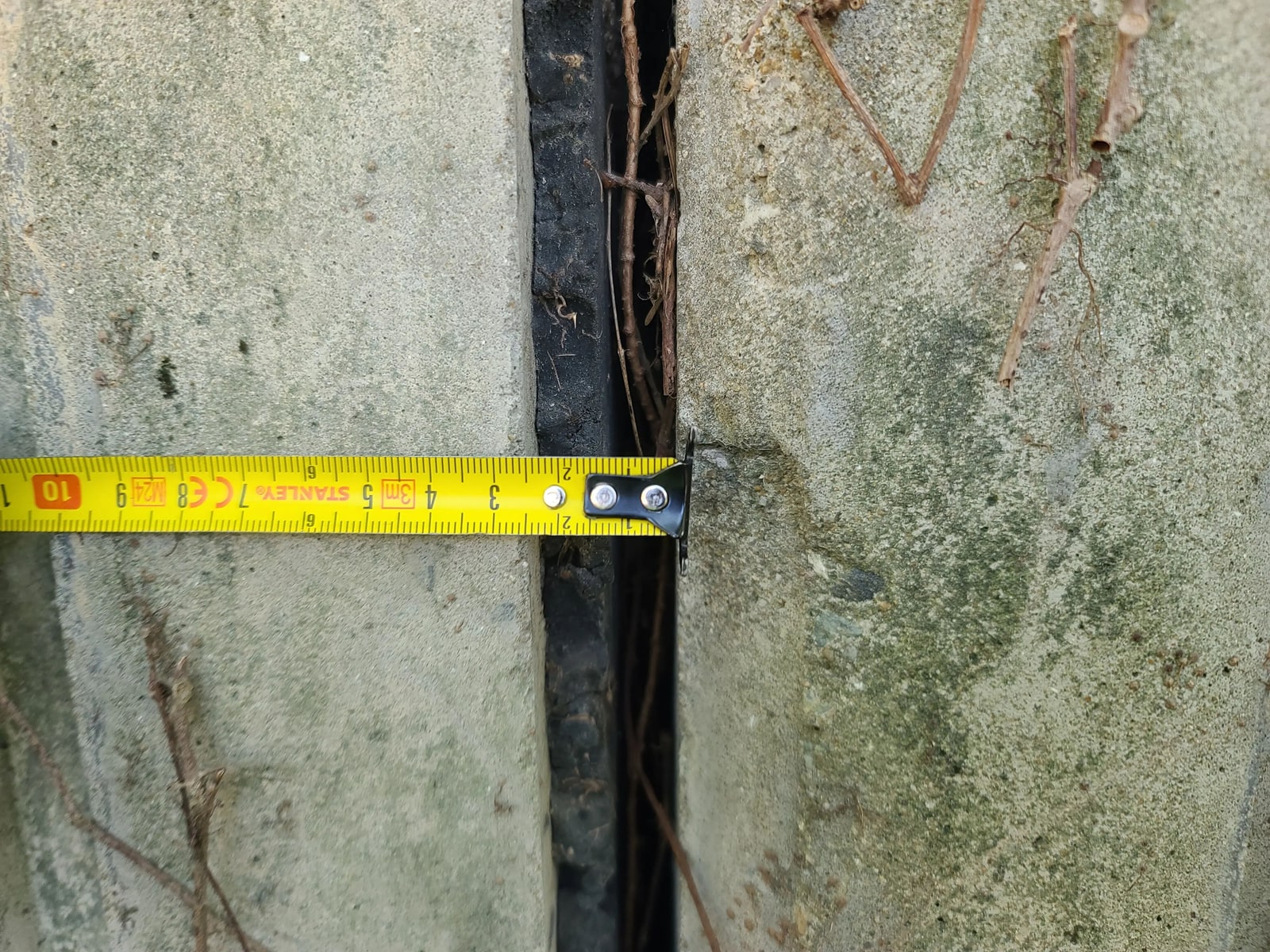

측점별 신축이음 이격 폭 실측과 누수 및 백태 확인

블록 간 이격 폭을 측정하기 위해 각 신축이음 위치에서 상부, 중부, 하부의 틈새 치수를 실측했습니다. 측정 결과 특정 측점 구간에서 블록 간 이격 거리가 다소 넓게 벌어진 상태가 관찰되었습니다.

틈새 부근에는 배면에서 스며 나온 침출수 흔적과 함께 굳어버린 백태가 관찰되었습니다. 누수는 배면 수압이 커졌다는 신호입니다. 수밀 테이프 처리나 배수공 통수 여부를 짚어가며 지속해서 거동을 지켜볼 필요가 있습니다.

상부 배수시설 기능 저하 확인 및 점검 결과 편철

옹벽의 안정성을 위협하는 요인 가운데 배수 불량으로 인한 배면 수압 증가와 상부 사면 불안정성이 큰 비중을 차지합니다. 옹벽 상단에 설치된 산마루 측구 및 배수로의 통수 단면을 확인하고, 현장 육안조사 결과를 국토안전관리원 표준 서식에 맞춰 정리했습니다.

• 상부 절토사면 토사 유출 및 인장균열 발생 여부 관찰
• 사면 내 잡목 활착과 낙석방지망 체결 상태 점검
• 옹벽 상부 배수로 내 퇴적물 및 잡초 번식에 따른 통수 장애 조사
• 점검 표준 서식에 따른 부재별 외관 점검표 작성
• 결함 부위 원경, 근경 사진첩 정리 및 유지관리 제언 수록

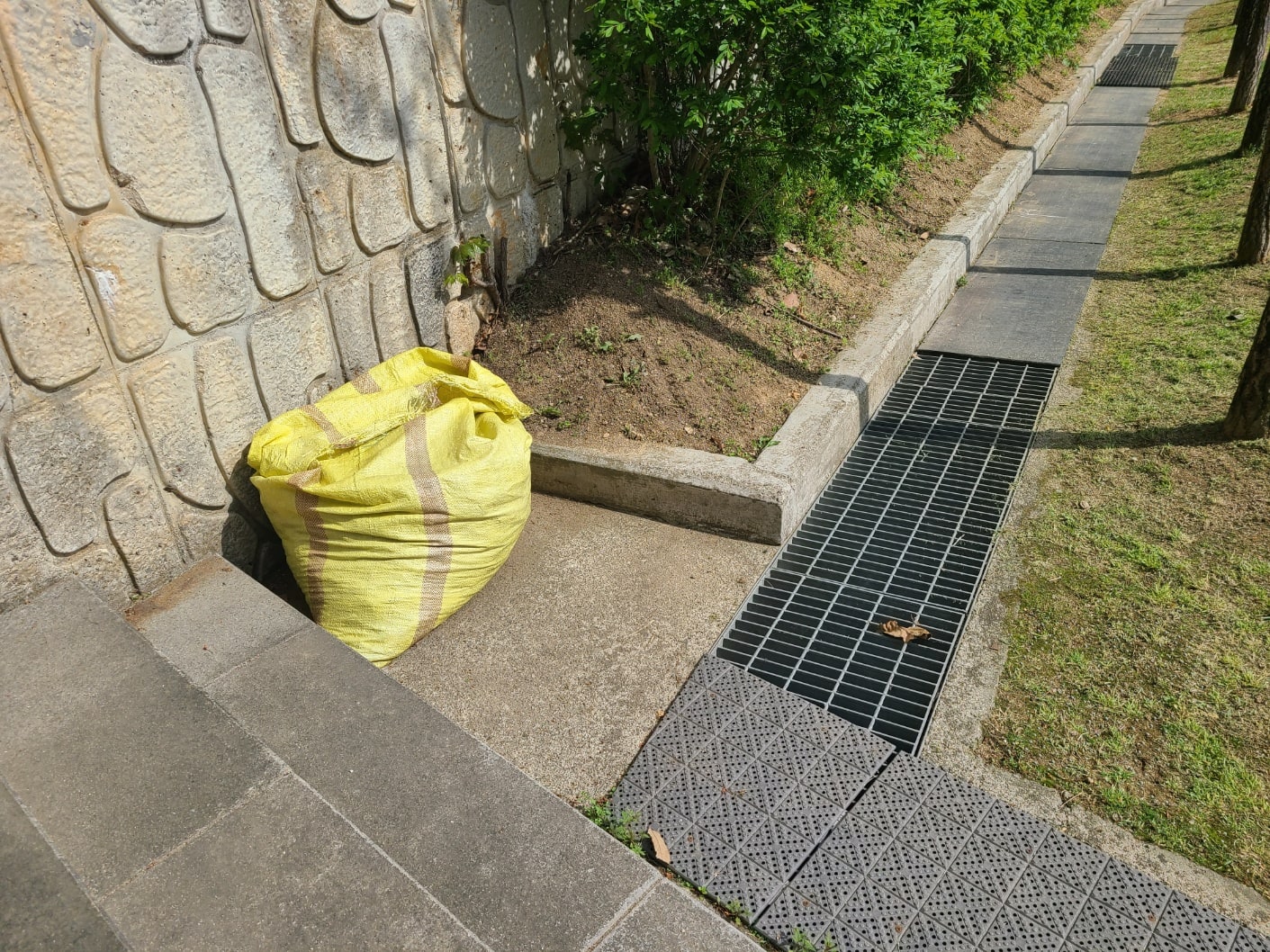

배수로 내 토사 퇴적 및 식생 번식에 따른 통수단면 조사

옹벽 배면 상부의 우수를 신속히 집수하여 유출시켜야 할 상부 배수로 내부에 토사와 낙엽 등 이물질이 퇴적된 상태를 확인했습니다. 배수로 바닥에 토사가 쌓이고 식생이 활착되면 설계된 통수단면이 좁아져 집중호우 시 우수가 월류하게 됩니다.

월류된 빗물은 옹벽 배면으로 직접 침투하여 토압을 가중시키는 원인이 됩니다.

현장조사표에는 배수로 준설과 토사 제거, 식생 예초 작업이 필요한 구간의 위치를 구체적으로 명시했습니다.

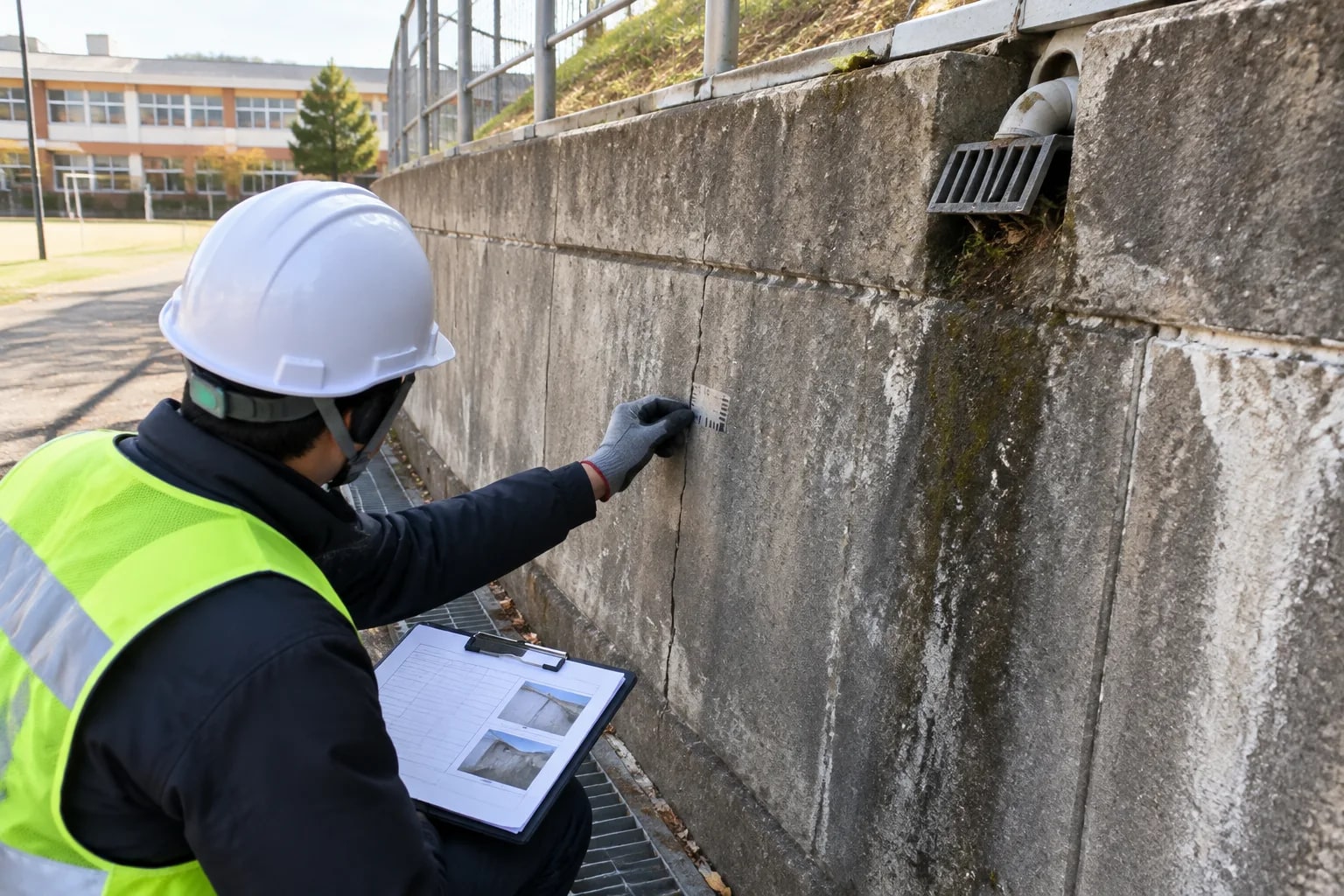

결함 부위 사진첩 정리와 표준 서식 체크리스트 작성

현장에서 조사된 외관 결함은 표준 서식의 정기안전점검 체크리스트에 부재별, 결함 유형별로 정리했습니다. 균열의 폭과 길이, 백태 및 누수 면적, 이음부 손상 위치를 정량적으로 기술했습니다.

모든 결함 부위는 식별이 명확하도록 근경 사진과 주변 구조물과의 관계를 보여주는 원경 사진을 한 쌍으로 묶어 사진첩을 구성했습니다. 사진 대지에는 촬영 위치(측점), 부재명, 결함 종류, 실측 치수를 함께 기재하여 유지관리 주체가 위치를 즉각 파악할 수 있도록 도왔습니다.

정기안전점검 최종 보고서 편철 및 제출 체계

수집된 현장 조사 데이터와 표준 서식 점검표, 결함 사진첩, 시설물 현황 자료를 통합하여 정기안전점검 최종 보고서를 편철했습니다. 준공도서가 없는 시설물 특성을 감안하여 현장에서 실측한 제원과 외관망도를 보고서의 핵심 자료로 반영했습니다.

보고서는 시설물의 안전 및 유지관리에 관한 특별법에 규정된 성과품 작성 기준을 준수하여 편철되었습니다.

관리주체는 완성된 보고서를 시설물통합정보관리시스템(FMS)에 등록해야 합니다. 공인 행정 문서로 남는 절차입니다. 점검 결과는 향후 보수 순위를 정하고 유지관리 예산을 배정하는 기준이 됩니다.

자주 묻는 질문

설계도서가 전혀 없는 옹벽도 정기안전점검을 진행할 수 있습니까?

진행 가능합니다. 준공도서가 유실된 시설물은 현장에서 옹벽 높이, 연장, 단면 형상 등 기본 제원을 직접 실측하고 과거 안전점검 이력과 시설물관리대장을 분석하여 현장 육안조사의 기준으로 삼습니다.

시설물안전법에 따른 제3종 시설물 옹벽의 법정 점검 주기는 어떻게 됩니까?

시설물의 안전 및 유지관리에 관한 특별법 시행령에 따라 제3종 시설물의 정기안전점검은 반기에 1회 이상 의무적으로 실시해야 합니다. 해빙기나 우기 등 취약 시기를 고려하여 상반기와 하반기에 각각 점검을 마치는 체계입니다.

옹벽 신축이음부에서 백태와 누수가 확인되면 어떤 문제가 발생합니까?

신축이음부의 실란트가 파손되어 빗물이 스며들면 옹벽 배면 토사가 유실되고 수압이 구조체에 직접 가해집니다. 누수와 함께 시멘트 성분이 용출되는 백태 현상은 배수 기능 저하를 의미하므로 실링재 재시공과 배수공 점검을 함께 계획해야 합니다.

정기안전점검 결과는 향후 어떻게 활용됩니까?

완성된 보고서와 표준 서식 체크리스트는 시설물통합정보관리시스템(FMS)에 올려 관리합니다. 공식 이력이 쌓이는 과정입니다. 누적된 결함 추적 자료는 보수보강 우선순위를 가늠하고 차기 정밀안전점검 실시를 판단하는 객관적 근거로 활용됩니다.
