[서울 강북] OO근린생활시설 하자진단

홈체크 하자진단 기술팀은 서울 강북구 OO근린생활시설에서 설계도서와 시공 상태를 대조하고, 공용부와 전유부의 상태를 실측하는 하자진단을 수행했습니다. 집합건물의 소유 및 관리에 관한 법률과 민법, 표준시방서를 검토 기준으로 삼은 용역입니다. 영업장 내부 마감과 설비 배관이 함께 놓인 시설에서는 표면 관찰만으로 도면의 사양과 실제 시공 상태를 비교하기 어렵습니다.

조사 대상은 옥상, 계단실, 기계실, 전기실 등 공용부와 의원, 소매점, 사무소로 사용하는 전유부입니다. 인허가 도면을 대조하는 작업과 준공 후 상태를 확인하는 작업을 나누어 진행했습니다. 전자는 미시공, 오시공, 변경시공 여부를 검토하는 절차이고, 후자는 사용 중 나타난 균열과 누수 흔적, 마감 상태를 조사하는 절차입니다.

집합건물 관련 법령에 기초한 진단 기준과 점검 범위

집합건물 관련 법령과 시공 계약서, 설계도서에서 진단 기준을 도출했습니다. 점검 구역은 공용부와 전유부로 구분됩니다. 부위별 담보책임기간 분류와 함께 조사 구획을 나눴습니다. 운영 중인 점포와 공용 설비 구역의 환경이 달라 현장 이동 동선 역시 분리해 움직였습니다.

• 집합건물의 소유 및 관리에 관한 법률과 시행령에 따른 부위별 담보책임기간 분류
• 민법에 근거한 수급인의 하자담보책임 요건 및 시공 계약 내용 검토
• 건축, 기계, 전기, 소방, 통신, 부대토목 공종별 점검 목록 작성
• 옥상 조경, 계단실, 엘리베이터 피트, 지하 기계실, 전기실 등 공용부 확인 구역 설정
• 의원, 소매점, 일반 사무실 등 개별 점포 전유부의 창호, 마감, 누수 흔적 조사 구역 구획
• 점검 장비의 검교정 상태 확인 및 현장 측정 기준 수립

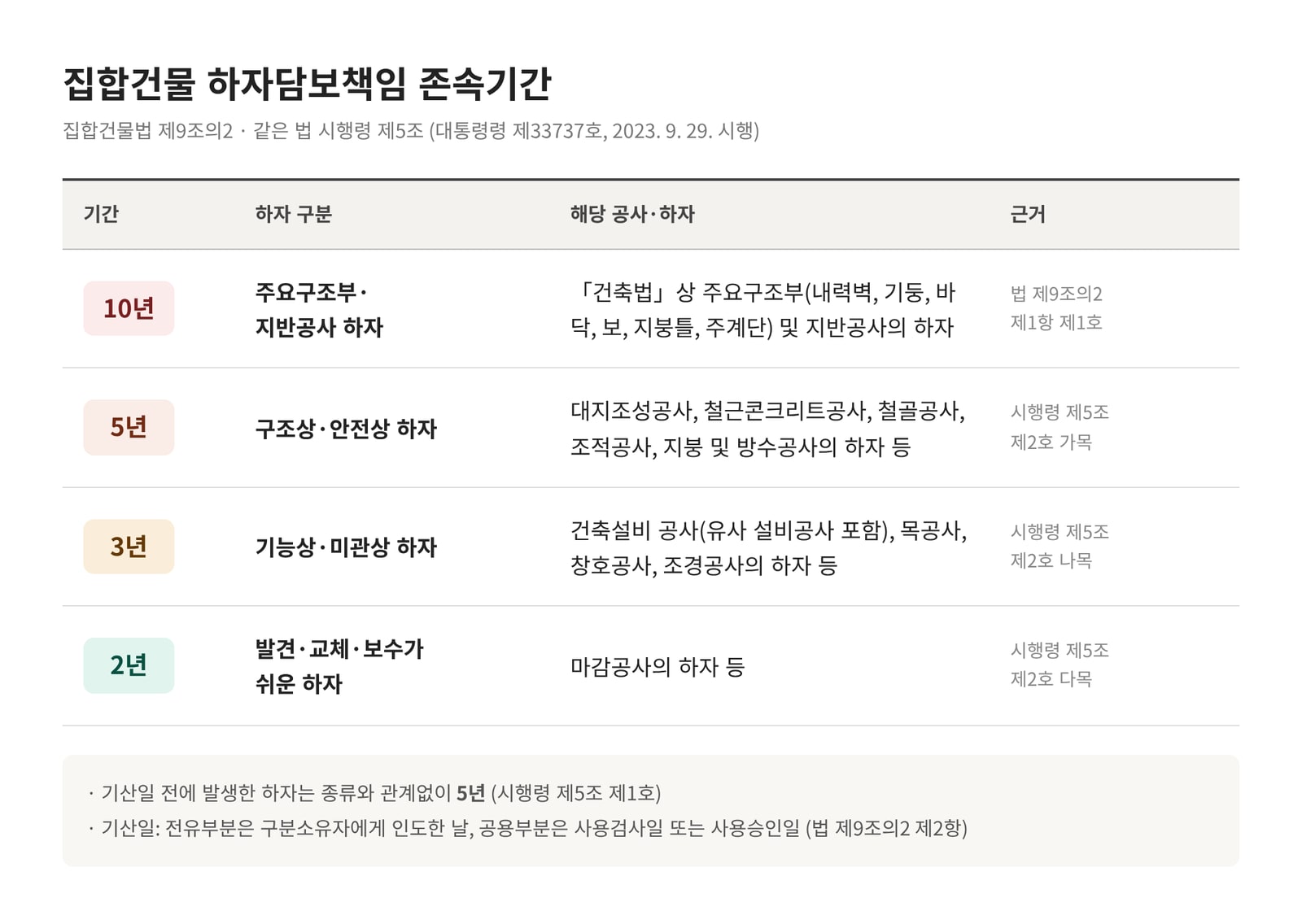

집합건물법 및 민법상 담보책임기간 분류 검토

담보책임기간 검토에서는 주요구조부와 지반공사, 기능과 미관에 관련된 부위, 마감공사를 구분했습니다. 같은 건물 안에서도 공사 종류와 검토 항목이 다르기 때문입니다. 현장 점검 목록도 이 구분에 맞춰 작성했습니다.

준공도면만 살핀 것은 아닙니다. 인허가 착공도면과 구조계산서, 표준시방서까지 대조해 도면별 요구 조건과 계약상 시공 범위를 맞추어 보았습니다. 도서 간 불일치와 현장 상태를 가려내는 작업입니다.

근린생활시설 전유부와 공용부 구획별 진단 범위 설정

조사 구획은 공용부분과 점포별 전유부분으로 나누었습니다. 공용부에서는 외벽, 옥상 조경과 바닥 방수층, 계단실 핸드레일과 석재 마감, 엘리베이터 홀과 피트(PIT), 지하 기계실과 전기실을 조사했습니다. 여러 점포가 함께 쓰는 이동 통로와 설비 공간이 대상입니다.

전유부 조사 대상은 의원, 소매점, 사무소로 쓰는 각 점포 내부입니다. 실내 마감재의 들뜸과 균열, 외부와 맞닿은 창호 주변, 배관 연결부의 누수 흔적을 살피고 조명과 전열 기구의 작동 상태도 확인했습니다. 기록은 호실별로 구분했습니다. 영업 중인 공간은 사용에 지장을 줄이도록 사전 협의를 거쳐 접근한 구역입니다.

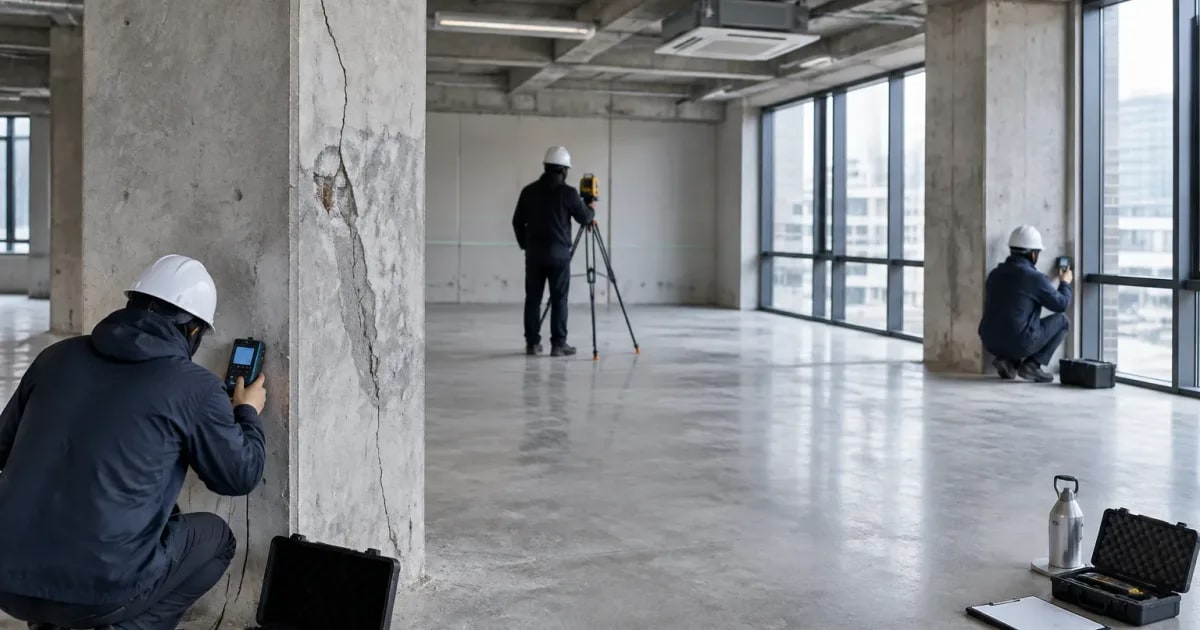

균열폭 측정기 및 열화상 카메라 등 전문 장비 운용 체계

장비는 균열폭, 수분 함유율, 수직과 수평 상태 등 확인하려는 항목에 맞춰 사용했습니다. 콘크리트 벽체와 바닥의 균열폭을 읽는 도구는 크랙 스케일입니다. 벽체와 바닥 표면에는 KETT 디지털 수분측정기를 밀착시켜 수분 함유율을 측정했습니다.

벽체와 바닥의 수직, 수평 상태는 레이저 레벨기와 디지털 경사계로 확인했습니다. 압축강도 검토에는 슈미트 해머 반발경도 시험을, 주요 뼈대 부재의 배근 상태 확인에는 철근 탐사기를 사용했습니다. 서로 다른 항목을 확인하는 장비입니다.

육안으로 보기 어려운 단열 상태와 누수 관련 온도 분포는 적외선 열화상 카메라로 조사했습니다. 접근하기 어려운 고소 부위 외벽은 드론으로 촬영해 균열과 도장 상태를 살폈습니다. 금속과 비금속 표면의 마감 두께를 확인하는 데 사용한 도구는 도막두께측정기와 버니어 캘리퍼스입니다.

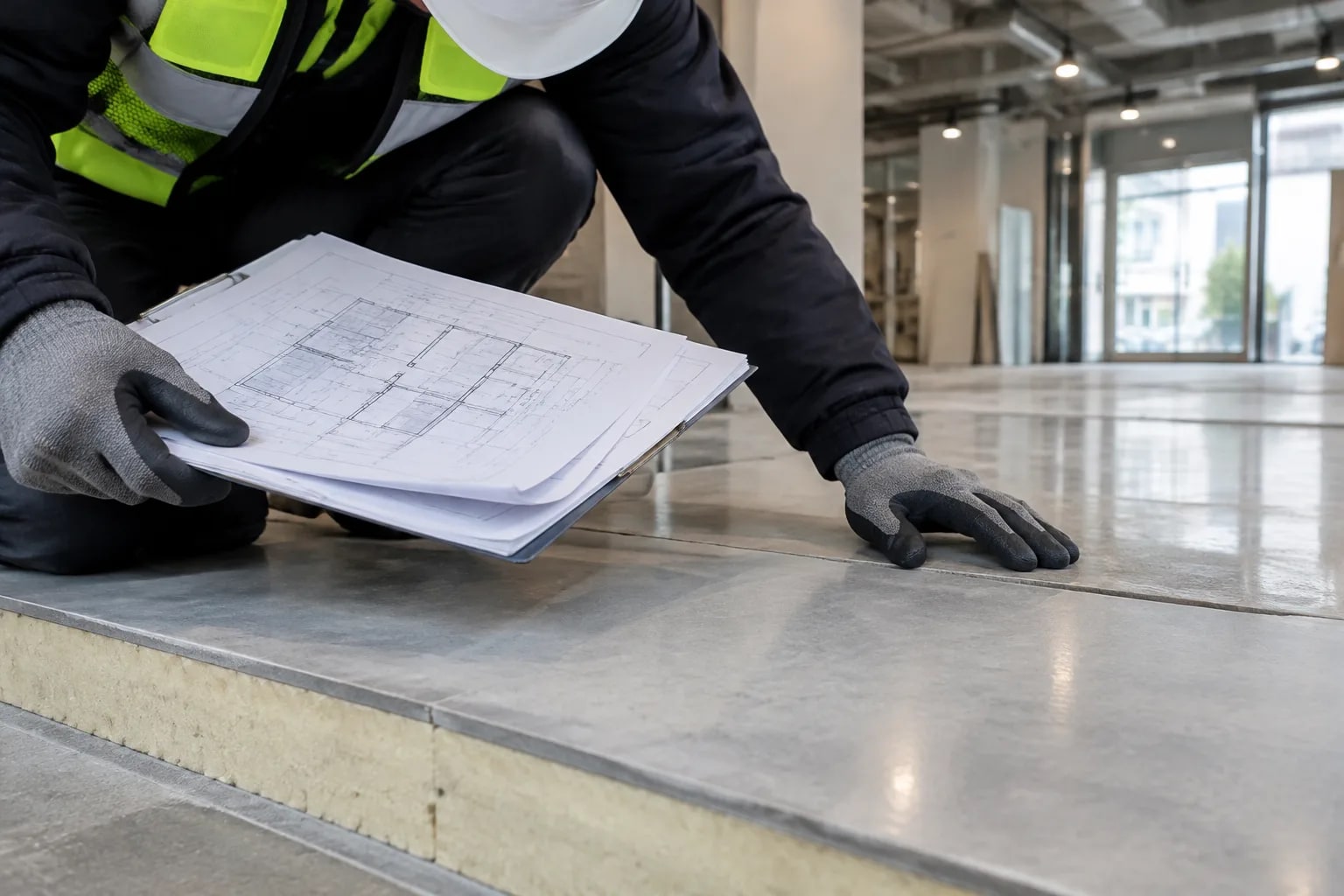

설계도서 대조를 통한 부위별 미시공 및 변경시공 검토

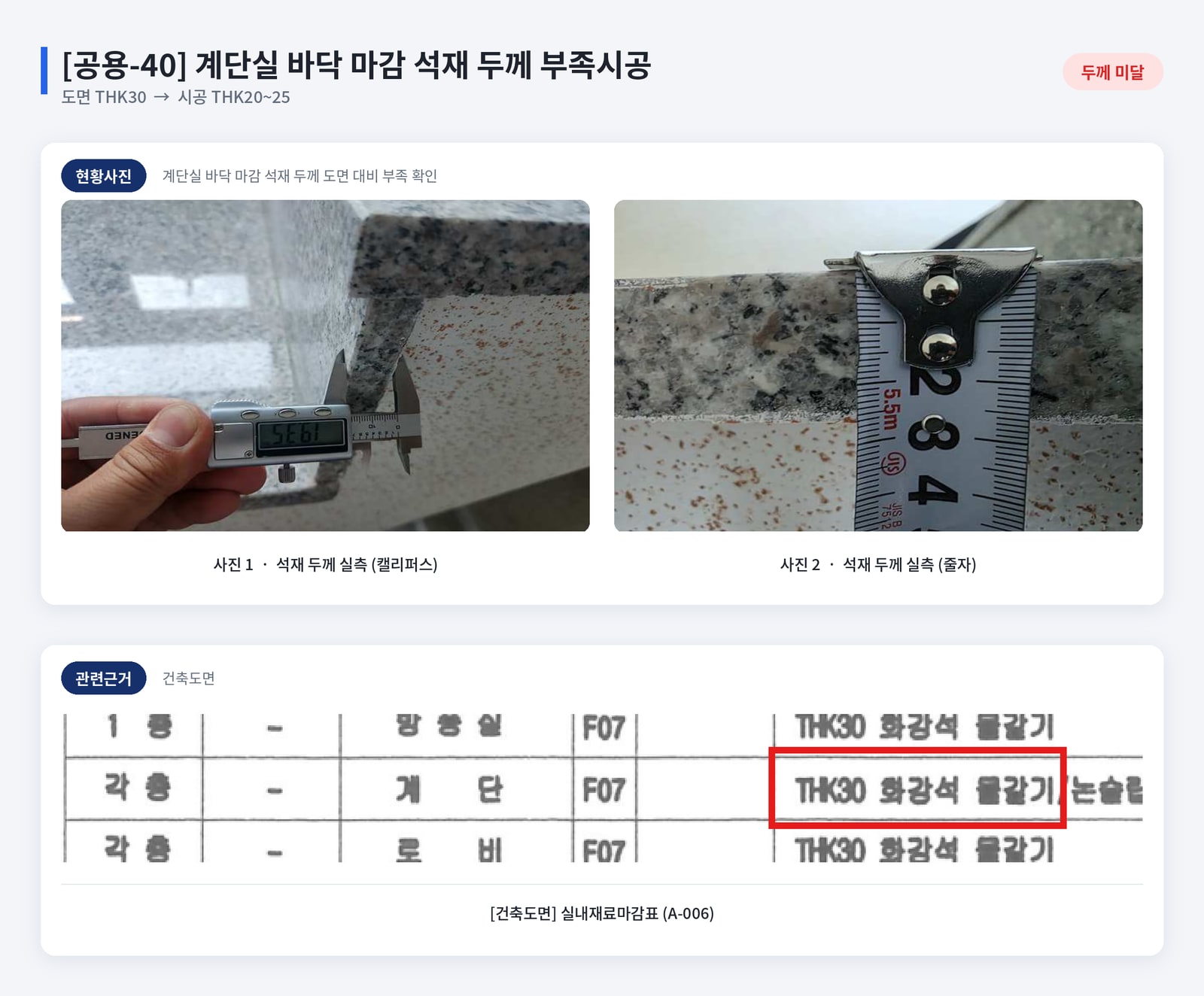

사용승인 설계도서 사양과 현장 실측값을 대조해 부위별 미시공 및 변경시공을 따져보았습니다. 방수층 두께나 석재 규격 같은 건축 마감부터 배관, 차단기 사양, 자재 재질 등의 설비 공종까지 비교 범위에 들어갑니다. 검토 기준은 각 항목별 도면과 시방서 규정입니다.

조사 공종	대상 부위 및 세부 항목	도면 및 시방 기준	현장 실측 및 확인 항목
건축 공사	옥상 조경 화단 석재 마감	설계도서의 석재 높이	현장 높이 실측 및 도면 대조
건축 공사	엘리베이터 피트(PIT) 벽체 방수	시방서의 액체방수 두께	방수층 두께 측정
건축 공사	계단실 바닥 마감 석재	도면의 화강석 판석 두께	판석 두께 실측
토목 공사	주차장 출입구 바닥 마감재	도면의 마감 자재 사양	시공 자재 종류 확인
기계, 소방	유수검지장치실 소방 배관	배관 내진설비 관련 기준	지진분리이음과 흔들림버팀대 설치 상태 확인
기계, 소방	소화전함 부속 관창 재질	도면 및 시방서의 재질 규정	관창 재질 대조
전기 공사	EPS/TPS실 누전차단기 용량	도면의 차단기 사양	설치된 차단기 정격 용량 확인
전기 공사	최상층 기계 제어반 상부 조도	관련 조도 기준	조도 측정 및 기준 대조

건축 마감 및 설비 공종별 설계 기준과 현장 실측 비교

건축 마감은 치수와 두께를 실측하고, 설비는 설치 상태와 자재 사양을 도면에 대조했습니다. 옥상 조경 화단의 석재 높이 측정에는 버니어 캘리퍼스와 줄자를 사용했습니다. 옥탑 바닥의 시멘트모르타르와 화강석 물갈기 공정은 바닥 단면을 확인하는 방식입니다. 계단실 화강석 판석도 두께를 재어 설계도서와 비교했습니다.

기계 및 소방 분야에서는 유수검지장치실 배관의 흔들림버팀대와 지진분리이음, 지하 기계실 소화용 압력탱크 설치 상태를 도면 요구 조건과 대조했습니다. 전기실에 놓인 차단기 정격 용량도 확인 대상입니다. 제어반 상부 밝기는 조도계로 실측했고, 주차장 진입로 바닥 마감재 역시 도면에 명시된 품목과 현장 자재를 일일이 대조했습니다.

사용검사 후 발생 결함 조사 및 보고서 작성 절차

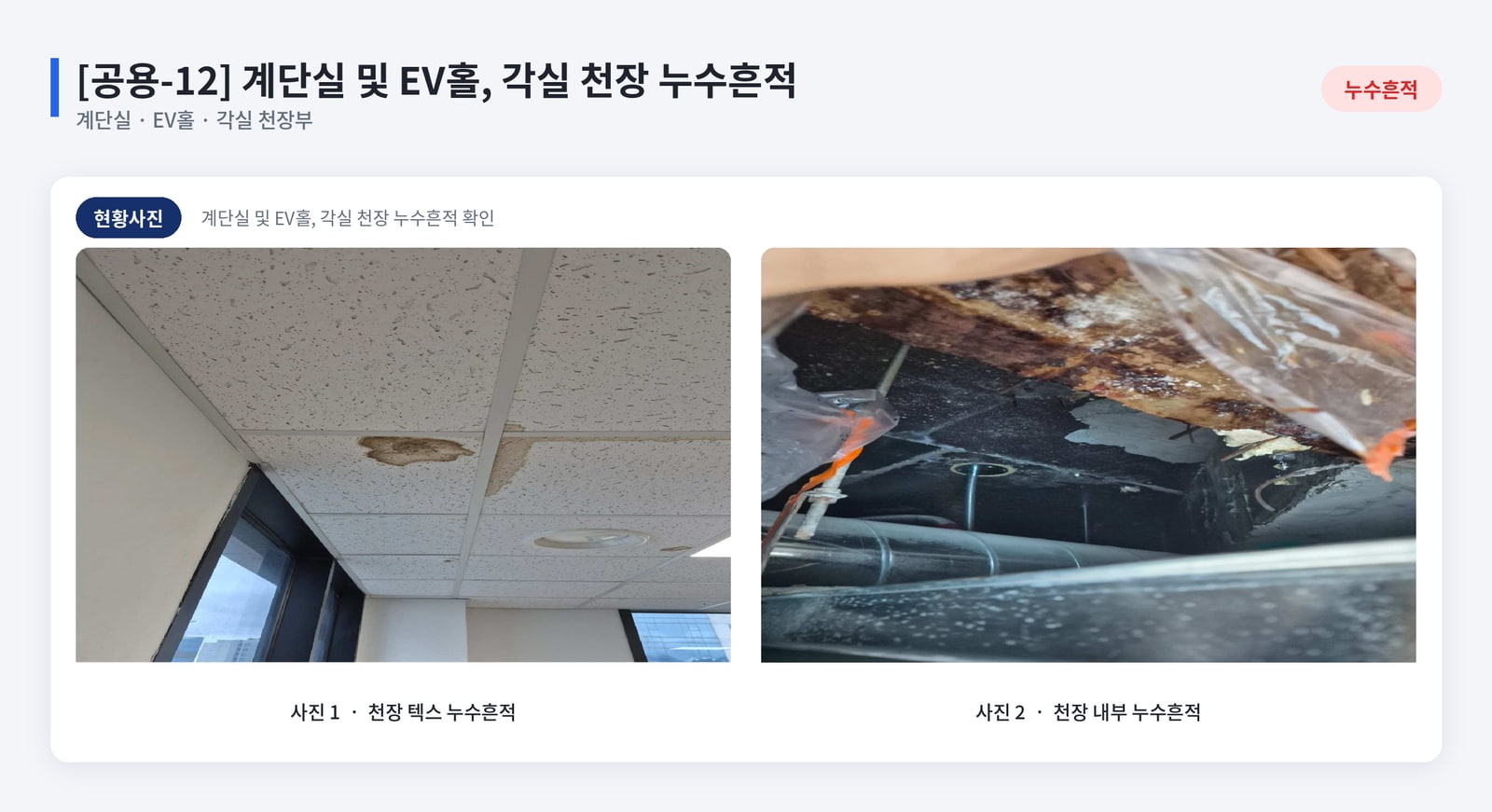

사용검사 후 결함 조사는 균열과 누수 위치를 파악해 보고서로 정리하는 흐름으로 풀었습니다. 점검 부위는 복도와 지하 기계실 벽체, 천장 슬래브입니다. 물기 흔적과 갈라진 형태를 도면에 옮겨 적었으며, 이 실측치는 기준 도면과 시방서를 대조하는 바탕 자료가 됩니다.

1. 주요 뼈대 균열 및 구조 결함 조사에서는 벽체와 슬래브의 균열폭, 길이, 진행 형태를 실측한 뒤 누수 흔적과 철근 노출 확인 위치를 도면에 표시했습니다.
2. 전유부 실내 마감 및 창호 기밀성 확인 대상은 각 호실 창호 주변의 사춤과 실링 코킹의 연속성, 바닥 타일과 천장 배관 주변입니다.
3. 설계도서 대조 및 기술 기준 적합성 검토에서는 인허가 도면, 표준시방서 및 건설감정실무 기준에 실측 내용과 시공 상태를 대조하고 공종별 검토 내용을 보고서로 작성했습니다.
4. 최종 성과품으로 사진 대장과 실태점검 결과 보고서를 납품했습니다.

주요 뼈대 균열 및 철근 노출 상태 조사 단계

주요 뼈대 조사는 지하층과 계단실, 기계실의 벽체와 슬래브를 관찰하고 균열폭과 진행 방향을 실측하는 방식으로 진행했습니다. 폭을 확인할 때 사용한 도구는 크랙 스케일입니다. 균열 위치는 발생 구역별 도면에 표시했습니다.

균열 기록에서는 건식과 습식, 그물망 형태의 망상 균열을 구분하는 항목을 두었습니다. 수분 유입 흔적과 백화 여부도 함께 살피는 방식입니다. 철근 노출 상태를 조사하는 구역에서는 부식 상태와 주변 콘크리트의 들뜸 범위를 타격봉과 비파괴 검사로 확인했습니다. 보수 면적 검토에 필요한 범위를 남기기 위한 작업입니다.

각 호실 창호 기밀성 및 마감 결함 현장 확인 단계

개별 호실에서는 실내 마감재와 창호 틈새, 배관 및 전열 설비 상태를 점검했습니다. 창호 틀과 뼈대 벽체 사이에 채운 사춤 모르타르와 우레탄폼 상태를 보며 기밀성을 따져보았습니다. 외부 실링 코킹 연결 상태도 살폈습니다.

창호 개폐 상태와 창대석 경사, 빗물 흔적은 따로 적었습니다. 마감재 상태도 보았습니다. 벽체 페인트와 바닥 타일 들뜸, 천장 배관 누수 흔적을 확인하고 조명기구와 공조 배관 작동 상태를 점포별 점검표에 담았습니다.

표준시방서 및 건설감정실무 기준 판정 절차와 성과품 납품 단계

현장에서 실측한 수치는 설계도서와 표준시방서, 건설감정실무 기준에 맞추어 하나씩 대조했습니다. 항목별 판단 근거는 제각각입니다. 이에 따라 부위별 실측 기록을 검토 기준과 대조하며 보수 범위와 결함 위치를 정리하는 과정을 거쳤습니다.

납품 성과품으로는 공종별 세부 현황표와 결함 위치도, 실측 사진 대장을 묶은 하자 실태점검 결과 보고서를 제출했습니다.

현장에서 잰 치수와 확인 위치, 설계도서의 사양을 서로 대조할 수 있도록 보고서를 구성했습니다. 현장 조사와 기술 검토의 근거를 연결해 제출한 것입니다.

자주 묻는 질문

근린생활시설과 같은 상업용 집합건물도 아파트와 동일한 법률 기준을 적용받습니까?

이 용역에서는 대상이 근린생활시설인 집합건물임을 확인하고 집합건물의 소유 및 관리에 관한 법률과 민법을 검토했습니다. 공동주택 기준을 그대로 옮겨 적용한 조사는 아닙니다.

사용검사 전 발생한 변경시공이나 미시공 하자는 어떻게 입증합니까?

착공도면과 사용승인 설계도서, 공사시방서를 현장 시공 실태와 맞추어 보며 입증 근거를 마련했습니다. 배관 사양이나 방수층 두께, 마감재 규격과 재질을 폭넓게 비교했습니다. 도면 요구 사항에 실측치와 자재 확인 기록을 대조하는 방식입니다.

영업 중인 상가 전유부분은 어떤 방식으로 조사를 진행합니까?

점포 운영에 지장을 줄이도록 사전 협의를 거쳐 조사했습니다. 각 호실에서 확인한 대상은 창호 주변 충진과 실링, 벽체와 바닥 마감, 누수 흔적, 조명과 전열 설비의 작동 상태입니다. 조사 내용은 공용부 기록과 구분해 점포별로 남겼습니다.
