[경기 하남] OO공동주택 하자진단

공용부 균열이나 누수는 대규모 공동주택이 준공되고 몇 년만 지나도 흔히 나타나지만, 이를 단순 노후화로 치부할지 시공상 하자로 볼지는 입주민과 관리사무소 모두에게 까다로운 문제입니다. 특히 건물의 뼈대를 이루는 구조체 균열과 지하주차장 누수 흔적은 제때 원인을 짚어내지 않으면 보수 범위만 걷잡을 수 없이 넓어집니다.

홈체크 하자진단 기술팀은 2016년 준공된 경기 하남시 소재 OO공동주택을 대상으로 공용부 시설물 전반에 대한 하자진단 조사를 수행하였습니다. 지하 3층부터 지상 26층에 이르는 연면적 약 130,000㎡ 규모의 철근콘크리트 구조물에서 발생한 사용검사 후 하자를 면밀히 조사한 사례입니다. 관리사무소에 보관된 사용승인 설계도서를 확인한 뒤 주요구조부 벽체와 천장 슬래브, 지하주차장 등 공용부 14개 주요 결함 항목을 실측하고 도면 매핑 작업을 마쳤습니다.

공용부 하자 판정을 위한 설계도서 대조 및 기술 기준

공용부 결함이 사용검사 전 발생한 시공 불량인지, 사용검사 후 발생한 사용상 결함인지를 가려내려면 설계도서 대조와 표준 기술 기준 적용이 선행되어야 합니다. 관리사무소에 정식 보관된 도면과 법원 감정 실무 지침을 기준으로 삼아 조사 체계를 잡았습니다.

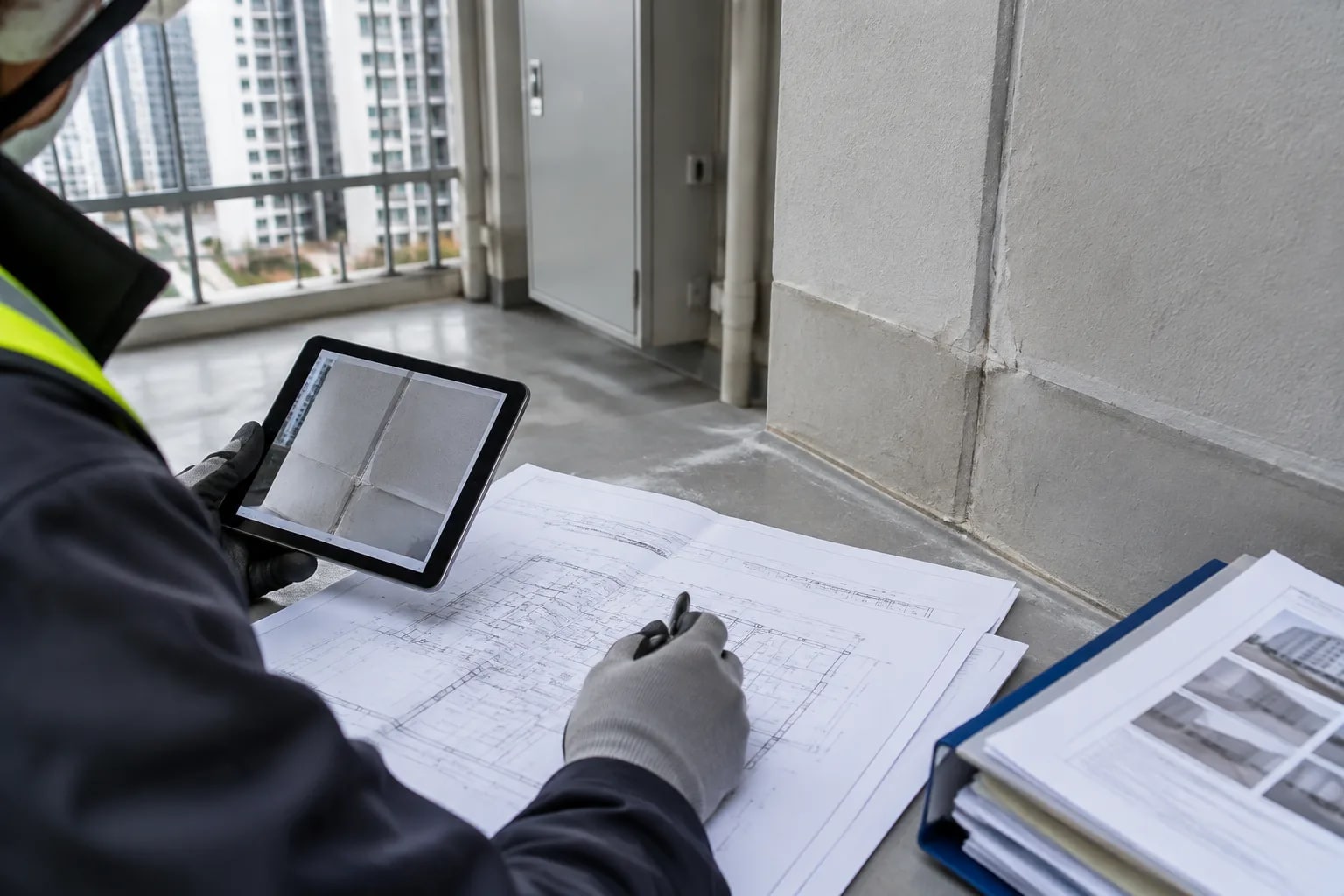

관리사무소 보관 사용승인 도면과 현장 시공 상태 대조 검토

현장 조사의 출발점은 관리사무소에 보관된 준공 당시의 사용승인 설계도면을 확인하는 작업입니다.

건축 평면도와 구조 단면도, 배관 설비 도면을 현장 시공 상태와 일대일로 대조하여 구조체 배치가 설계도서에 부합하는지 살폈습니다. 도면상 표기된 내력벽과 기둥, 보의 위치가 실제 현장에 온전히 반영되었는지 따져보는 절차가 이어졌습니다. 마감재 시공 두께와 방수층 설계 상세를 함께 확인하여 결함 발생 위치와의 상관관계를 분석한 셈입니다. 시공 상태와 도면의 불일치 여부를 확인함으로써 구조적 균열과 비구조적 마감 하자의 조사 범위를 명확히 가를 수 있었습니다.

건설감정실무지침 및 법령 기준에 따른 결함 항목 구분

발견된 결함이 법률상 담보책임 대상인지 규명하기 위해 공동주택관리법과 서울중앙지방법원 건설감정실무지침을 적용하였습니다.

지침상 기능상, 미관상, 안전상 지장을 초래하는 결함을 기준으로 현장 상태를 구분하였으며, 주요 점검 기준은 다음과 같은 목록으로 정리됩니다.

• 주요구조부 내력벽체 및 천장 슬래브 균열: 구조 안전성과 내구성 저하를 유발하는 사용검사 후 발생 결함 항목 분류
• 철근 노출 및 콘크리트 박리, 탈락: 피복 두께 부족이나 콘크리트 탈락으로 인한 내력 저하 및 철근 부식 결함 항목 구분
• 지하주차장 및 공용부 누수와 백태: 방수층 파손, 관통 배관 주변 틈새에 따른 누수 및 기존 보수 부위의 재균열 결함 항목 분류
• 조적벽체 및 미장 마감 균열: 비구조벽체 접합부 이음 결함과 마감 모르타르 수축 균열 항목 구분

현장에서 채증된 결함은 보수 방법과 책임 소재 판정의 근거 기준에 맞춰 공종별로 정리된 상태입니다.

주요구조부 벽체 및 슬래브 결함 실측 조사

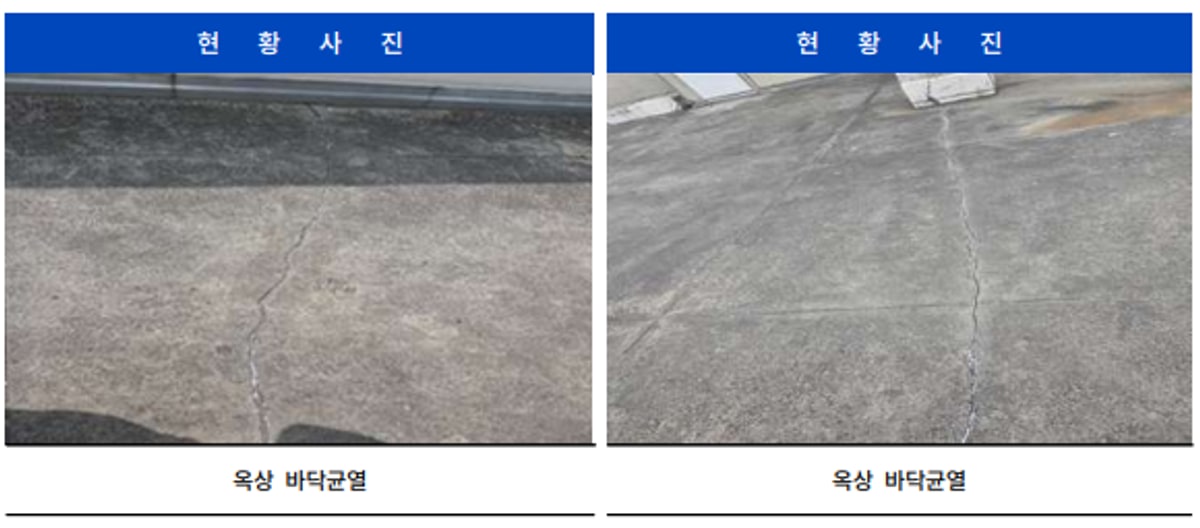

아파트 단지의 뼈대를 이루는 내력벽체와 천장 슬래브 결함은 거주 안전과 직결되는 핵심 조사 대상입니다. 균열 폭과 진행 형태를 실측해야 합니다. 옥상 벽체와 세대 공용 계단실, 설비 샤프트 벽체 전반에 걸쳐 균열 폭과 발생 형태를 실측하며 결함의 진행성을 확인하였습니다.

계단실 및 공용벽체 건식, 습식, 망상 균열 실측 채증

공용 계단실과 각 동 주요구조부 벽체에서는 표면 상태에 따라 건식 균열, 습식 균열, 망상 균열이 관찰되었습니다.

건조수축으로 발생한 건식 균열은 크랙스케일을 밀착시켜 균열 폭을 밀리미터 단위로 실측하고 진행 방향과 길이를 기록하였습니다. 누수 흔적이나 결로가 동반된 습식 균열의 경우 주변 콘크리트의 변색 및 백태 형성 범위까지 함께 확인한 것입니다. 그물망 형태로 미세하게 갈라진 망상 균열은 마감 도장재 탈락 위험이 따릅니다. 따라서 발생 면적을 실측하여 보수 면적 산출의 기초 자료를 확보해 두었습니다.

천장 슬래브 및 보 부위 균열과 외벽 철근노출 상태 점검

천장 슬래브와 하중을 지지하는 보 부위, 옥상 외벽체는 고소 부위 점검 장비와 육안 조사를 병행하여 결함을 확인하였습니다.

계단실 천장, 전기 및 배관 샤프트실(EPS실), 주민공동시설 천장 슬래브에서 발생한 균열은 콘크리트 인장 측 응력 집중 부위를 따라 형성된 형태를 띠었습니다. 옥상 외벽체 등 주요 노출 구간에서는 콘크리트 피복이 떨어져 나가 내부 철근이 겉으로 드러난 철근 노출 현상을 중점 조사하였습니다. 외부 대기에 노출된 철근은 녹이 슬며 팽창하기 마련입니다. 이는 주변 콘크리트 박리를 가속하므로 노출 길이와 피복 탈락 깊이를 측정하여 단면 복구 범위로 기록해 두었습니다.

지하주차장 바닥 및 부속실 블록벽체 균열 실태 점검

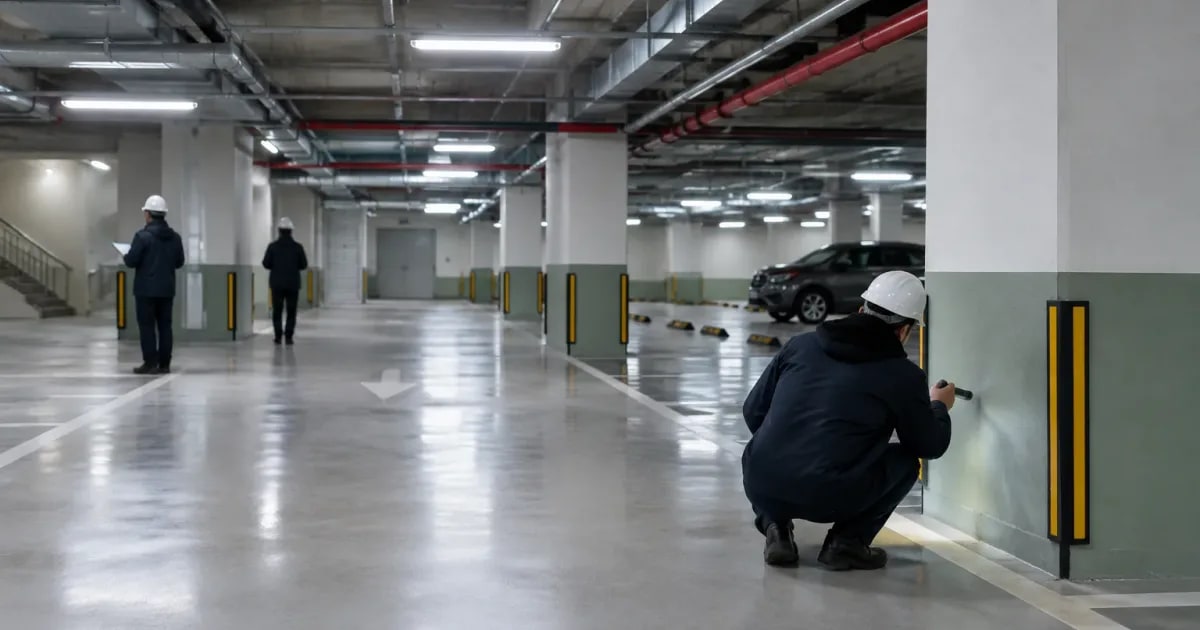

지하주차장은 상부 하중과 토압, 차량 이동 하중이 반복적으로 작용하는 대규모 콘크리트 공간입니다. 균열 양상을 면밀히 살필 필요가 있습니다. 지하 2층과 지하 3층 바닥 전반, 피트층, 기계휀룸 등 부속실 내부의 조적벽체와 차량 램프 구간을 집중 점검하였습니다.

조사 구역	주요 구조 및 부재	확인 대상 결함 유형	측정 및 조사 방식
지하 2층 및 3층 주차장 바닥	무근 콘크리트 및 에폭시 마감 바닥	표면 균열, 마감재 들뜸, 박리	크랙스케일 실측 및 타격음 점검
기계실, 휀룸, 피트층 바닥	기초 슬래브 및 트렌치 주변	관통 균열, 바닥 침하, 습윤 흔적	균열 폭 실측 및 누수 경로 육안 확인
부속실 블록벽체 및 이음부	시멘트 벽돌, 콘크리트 블록벽	조적 접합부 이음 균열, 모르타르 탈락	균열 진행 길이 계측 및 접합 상태 확인
차량 진출입 램프	곡선 구간 옹벽 및 바닥 슬래브	수직, 경사 균열, 표면 마모 결함	균열 패턴 분석 및 도면 위치 매핑

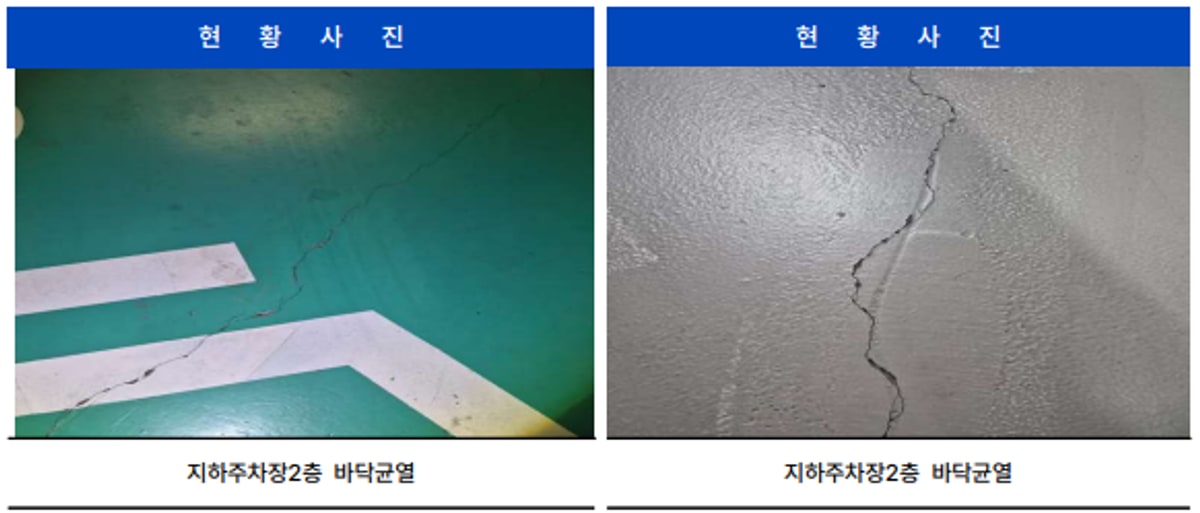

지하 2, 3층 주차장 바닥 및 피트층 전반의 표면 균열 조사

지하 2층과 3층의 넓은 주차 공간 바닥, 장비 배관이 지나는 피트층 바닥 전반에 걸쳐 선형 균열과 격자형 균열이 확인되었습니다.

바닥 마감 코팅재 하부의 콘크리트 모체 균열 여부를 확인하기 위해 균열 부위의 마감재 균열 폭을 실측하였습니다. 피트층 바닥과 제연휀룸 바닥 등에서는 지하수위나 배관 결로에 따른 습윤 상태가 동반되었는지 확인하였으며, 바닥 배수 트렌치 주변으로 이어지는 균열의 진행 선형을 도면에 기재하였습니다. 바닥 균열은 차량 하중이 지속해서 가해질 경우 파손이 넓어질 우려가 큽니다. 이에 발생 위치별 연장 길이를 오차 없이 실측해 기록하였습니다.

블록벽체 조적 이음부 균열 및 차량 진출입 램프 점검

기계휀룸, 유수검지장치실 등의 부속실을 구획하는 콘크리트 블록벽체에서는 기둥 및 보와의 접합 이음부 균열이 집중적으로 나타났습니다.

서로 다른 재료가 만나는 이질 접합부는 진동과 온도 변화에 취약하여 이음면을 따라 수직 균열이 발생하기 쉽습니다. 블록 조적벽의 모르타르 채움 불량 및 표면 미장 마감 균열 상태를 점검하고, 이음부 틈새의 벌어짐 정도를 기록하였습니다. 차량 진출입 램프 구간에서는 회전 차량의 하중과 진동 영향을 받는 옹벽 벽체의 균열 패턴을 점검하며 구조적 이상 여부를 가려냈습니다.

현장 실측 채증 데이터 정리 및 보고서 작성 체계

현장에서 육안과 장비로 확인한 모든 결함은 수치화된 데이터와 위치 도면으로 정리되어야 법적 증거력을 갖습니다. 근거 없는 주장은 배제됩니다. 균열의 폭과 길이, 누수 범위, 철근 노출 상태를 크랙스케일로 촬영 채증하고 준공도면 위에 일대일로 위치를 표시하는 도면 매핑 작업을 거쳤습니다.

크랙스케일 계측 데이터 및 위치별 도면 매핑 체계화

수집된 결함 정보는 구체적인 실측 치수와 고유 번호를 부여하여 보고서 내역으로 편철하였습니다.

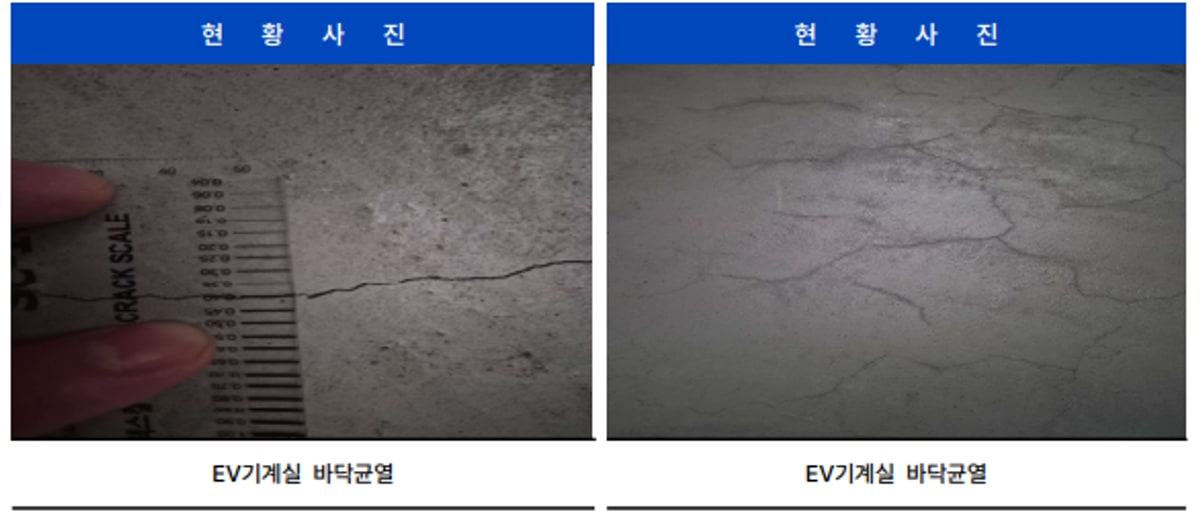

크랙스케일을 균열선 직각 방향으로 배치하고 근접 촬영을 진행하여 판독이 명확한 실측 사진을 확보하였습니다. 채증된 사진마다 동, 층, 실명, 부재명을 기재한 라벨을 부착하고, 해당 위치를 공용부 준공 평면도 상에 기호로 표기하는 도면 매핑을 마쳤습니다. 지하 3층 계단실 최하층 조인트 부위 균열처럼 여러 동에서 공통으로 나타난 결함은 동별 비교 도표를 작성하여 일목요연하게 정리한 상태입니다. 현장 실측 데이터와 매핑 도면은 향후 하자보수 범위 산정의 확실한 기초 자료로 쓰입니다.

자주 묻는 질문

사용검사 후 하자진단에서 도면 대조가 반드시 필요한 이유는 무엇입니까?

준공 당시 인허가를 득한 사용승인 설계도서와 실제 시공 상태를 비교해야만 해당 결함이 설계대로 시공된 후 발생한 사용검사 후 하자인지, 미시공이나 오시공에 따른 사용검사 전 하자인지 명확히 구분할 수 있기 때문입니다.

주요구조부 벽체 균열은 어떤 방식으로 실측합니까?

균열의 발생 형태에 따라 건식, 습식, 망상 균열로 구분한 뒤 크랙스케일을 균열부에 밀착시켜 폭을 측정합니다. 동시에 줄자와 측정 장비를 사용하여 균열의 연장 길이와 진행 방향을 측정하고, 사진 라벨을 부착해 기록을 남깁니다.

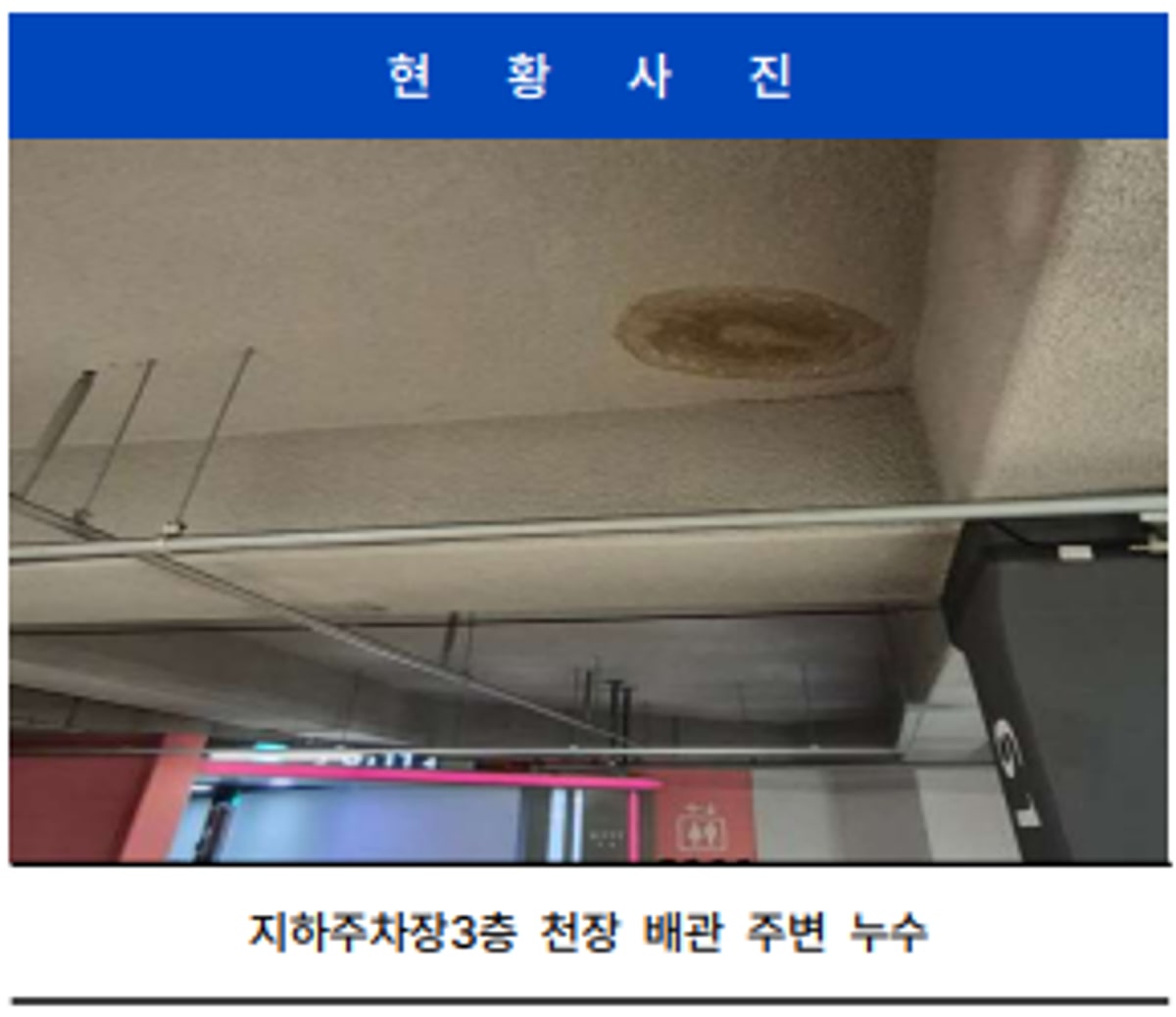

지하주차장 천장 배관 주변 누수는 어떻게 조사합니까?

배관이 슬래브를 관통하는 슬리브 주변의 콘크리트 습윤 상태와 백태 형성 흔적을 육안으로 확인합니다. 과거에 보수한 이력이 있는 부위는 기존 방수재 주변으로 재누수나 재균열이 발생했는지 점검하여 누수 경로와 보수 범위를 파악합니다.

외벽 및 주요구조부 철근 노출 하자는 어떻게 확인합니까?

콘크리트 피복이 탈락하여 내부 철근이 공기 중에 드러난 위치를 확인하고, 노출된 철근의 길이와 주변 콘크리트 박리 면적을 계측합니다. 철근 부식 진행 여부를 육안 관찰하여 단면 복구가 필요한 범위를 확정합니다.
