OO공동주택 하자진단

공동주택의 공용부분과 전유부분을 대상으로 사용승인 설계도서에 근거한 하자진단을 수행했습니다. 현장에서는 눈에 보이는 마감 상태와 함께 도면에 지정된 두께, 폭, 높이와 재질을 대조했습니다. 같은 공간의 시설이라도 비교 항목은 서로 다릅니다.

옥탑에서는 선홈통 두께와 점검용 사다리 폭을 조사했습니다. 계단실 핸드레일의 확인 항목은 유효 설치 높이와 재질로, 두 항목을 구분한 조사입니다. 보고서에는 조사 내용과 함께 결함 원인 분석, 보수방안 검토를 담았습니다. 이 기록에서 다루는 범위는 개별 판정이나 측정 결과가 아닌, 해당 용역에 적용한 기준과 실제 조사 방법입니다.

설계도서 대조 기준 및 법적 담보책임기간 검토 절차

현장 상태를 대조할 기준은 관리사무소에 보관된 사용승인 설계도서였으며, 담보책임기간 검토는 부위와 시설공사별로 구분해 진행했습니다. 설계에서 요구하는 시공 사항을 확인하는 작업과 법적 검토 사항을 살피는 작업을 나눈 것입니다.

• 사용승인 설계도서와 준공도면에서 조사 부위의 치수 및 재질 확인
• 준공내역서에서 해당 공종의 자재 사양과 시공 규격 검토
• 주요 내력구조부와 시설공사별 담보책임기간 분류
• 사용검사 전 시공 상태와 사용검사 후 발생한 연차별 하자 구분
• 공용부분과 전유부분으로 조사 범위를 나누어 검토

관리사무소 보관 사용승인 도면과 준공내역서 기준 검토

관리사무소 보관 사용승인 도면과 준공내역서를 현장 실측값의 대조 자료로 사용했습니다. 도면에서 부위별 형상과 치수를 확인했다면, 내역서에서 검토한 내용은 자재의 규격과 두께입니다. 조사 대상에 맞춰 도면 상세와 공종별 내역을 함께 살폈습니다.

옥상 난간과 점검용 사다리는 상세도에 표시된 규격을 비교 기준으로 삼았습니다. 우수 선홈통과 천장 뿜칠의 두께를 대조할 자료는 해당 공사 내역입니다. 도면의 치수와 내역서의 자재 사양을 구분하고, 각 조사 항목에 맞는 기준을 적용했습니다.

내력구조부 및 시설공사별 법정 담보책임기간 분류 기준

내력구조부와 시설공사의 담보책임기간은 보고서에서 준용한 공동주택관리법 시행령의 구분 기준으로 검토했습니다. 구조 부재와 마감, 설비 등 시설공사를 별도 범주로 나누었으며, 균열 검토에서 다룬 구분 기준은 구조내력에 미치는 영향입니다.

담보책임기간을 분류했다고 해서 개별 청구의 성립 여부까지 확정되지는 않습니다. 담보책임기간과 권리행사기간을 판단할 때 법적 해석이 달라질 수 있다는 점도 보고서에 한계로 명시했습니다. 시공 상태에 대한 기술적 검토가 곧 법률상 책임 판단을 뜻하는 것은 아니기 때문입니다.

공용부분과 전유부분의 조사 대상 범위 및 착수 점검표 설정

조사 범위는 공용부분과 전유부분으로 나누고, 공간별로 확인할 부위와 항목을 정했습니다. 공용부분에 포함한 대상은 외벽과 주요 구조부, 옥상 시설, 계단실, 지하주차장 및 단지 내 부대시설입니다. 전유부분에서는 세대 내부 마감과 가구, 방수 및 피난 관련 시설을 조사했습니다.

두께와 치수를 직접 재는 작업까지 조사 범위에 넣었으며, 외관만 확인하는 데 그치지 않았습니다. 마감재와 설치 상태를 확인할 때 대조 기준으로 사용한 자료는 도면입니다. 보고서에서는 공용부 규격을 조사한 내용과 세대 내부의 시공 상태를 점검한 내용을 구분해 담았습니다.

옥상 부대시설 및 공용 계단실 시공 규격 실측 조사

옥상 시설과 계단실에서는 대상별 측정 항목을 정한 뒤 도면 또는 내역서의 해당 규격과 현장 상태를 대조했습니다. 두께, 폭, 유효 설치 높이는 각각 비교 기준이 다른 항목입니다. 시설이 설치된 모습만 확인하는 외관 점검과 구분해 조사했습니다.

조사 대상	현장에서 확인한 항목	대조 자료
옥탑 우수 선홈통	자재 두께	준공내역서
옥탑 점검용 사다리	사다리 폭, 등받이울 폭	도면 규격
옥상 난간	난간 살대 규격	난간 상세도
계단실 핸드레일	유효 설치 높이, 마감 재질	준공도면

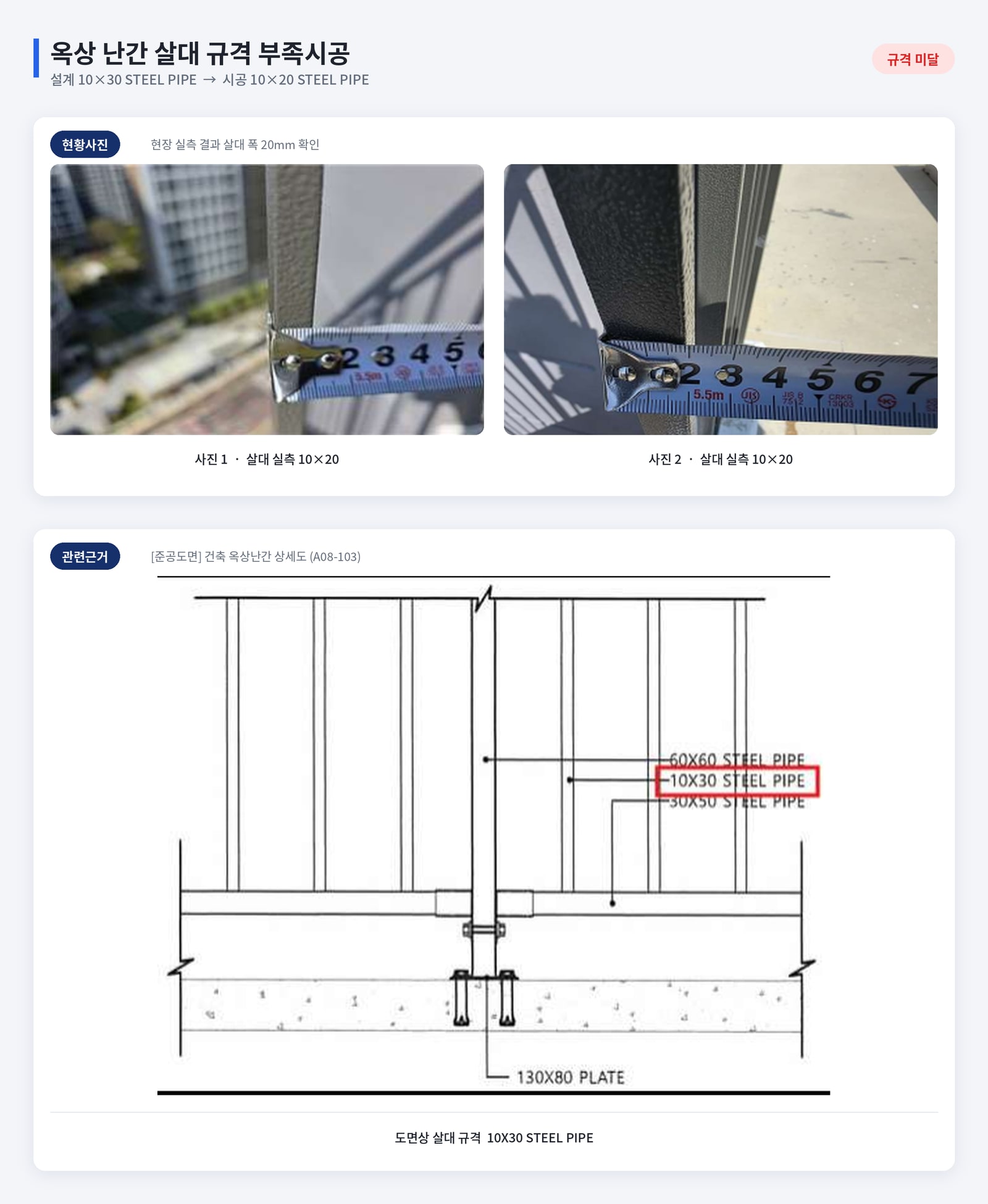

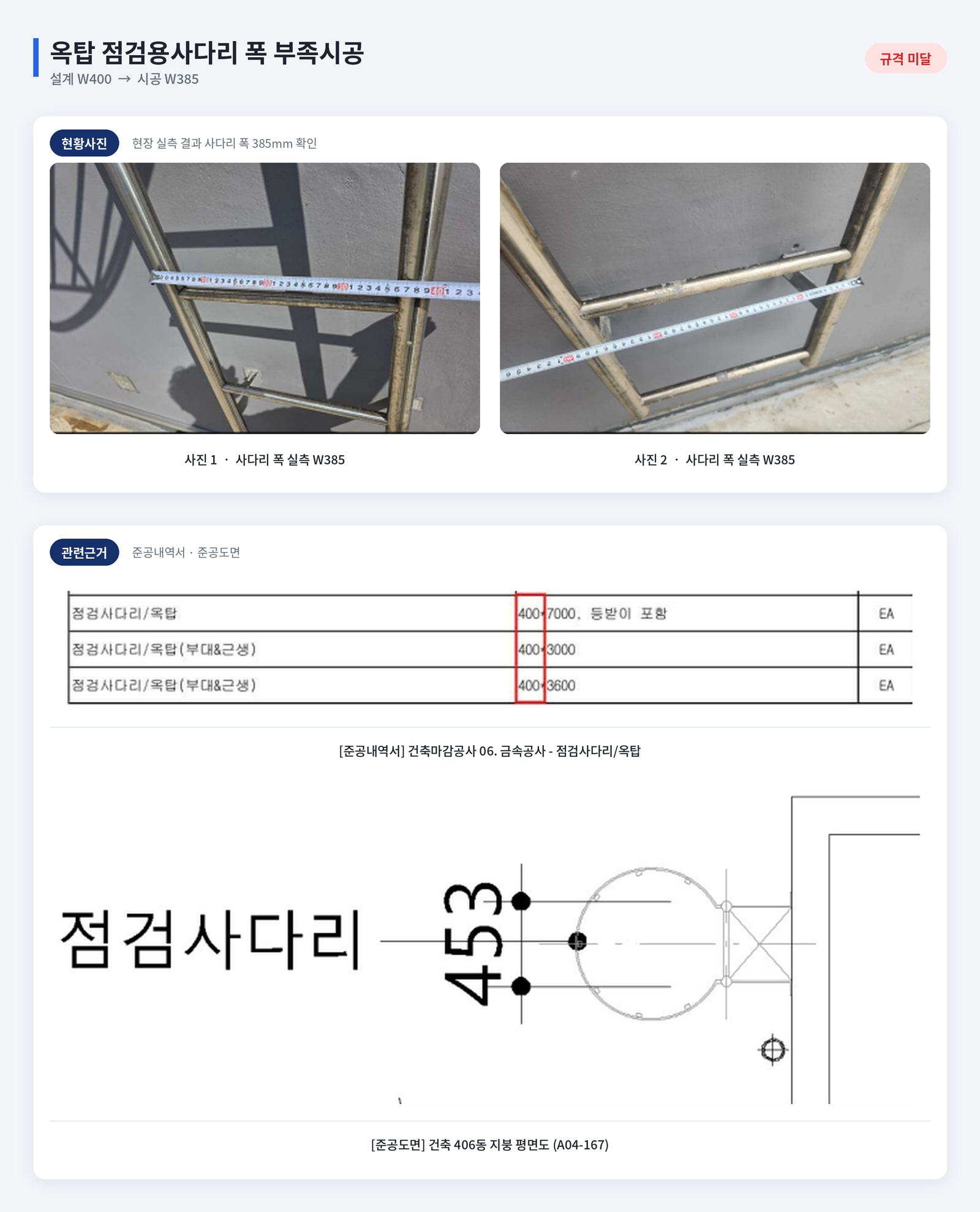

옥탑 선홈통 두께와 점검용 사다리 및 난간 살대 규격 측정

옥탑에서는 우수 선홈통 두께와 점검용 사다리 폭, 등받이울 폭, 난간 살대 규격을 각각 조사했습니다. 선홈통 두께는 준공내역서와 비교했으며, 사다리와 난간의 실측 내용을 검토할 기준은 도면에 표시된 치수입니다. 시설의 설치 여부에 그치지 않고 구성 부재의 규격까지 확인했습니다.

점검용 사다리는 자체 폭과 등받이울 폭을 나누어 측정했고, 난간 살대의 규격은 상세도와 대조했습니다. 사다리의 전체 형태나 난간의 연속된 모습만으로 치수 일치 여부를 판단하는 방식은 아닙니다. 보고서에서도 개별 측정 항목을 구분해 검토 내용을 담았습니다.

계단실 핸드레일 유효 설치 높이 실측 및 마감 재질 검토

계단실 핸드레일은 유효 설치 높이를 실측하고 마감 재질을 준공도면의 지정 사양과 비교했습니다. 설치 위치에서 확보되는 높이와 어떤 재질로 시공됐는지는 별도로 확인할 항목입니다.

높이에 관한 실측 내용은 도면 치수와 대조했고, 재질 조사 내용은 지정 사양과 비교했습니다. 핸드레일의 외관만으로 도면 일치 여부를 설명하지 않고 두 항목을 구별해 분석했습니다. 보고서에 담은 내용도 높이와 재질 각각의 현장 시공 상태입니다.

지하주차장 바닥 구조체 및 부대시설 변경시공 실태 점검

지하주차장과 부대시설에서는 설계 규격, 내역서 사양, 관계 기준을 구분해 현장 실측 내용과 대조했습니다. 바닥, 램프, 천장, 측구는 비교 자료와 측정 방향이 서로 다른 대상입니다.

1. 바닥 무근콘크리트와 천장 뿜칠은 도면 및 내역서에서 요구 두께를 확인했습니다.
2. 현장 실측 항목은 무근콘크리트 두께, 램프 연석 높이, 뿜칠 두께와 측구 폭입니다.
3. 각 실측 내용은 해당 설계 규격 및 적용 기준과 대조했으며, 램프 연석에 대해서는 보고서에 제시된 주차장 관련 기준도 검토했습니다.
4. 공종별 시공 상태 분석과 보수방안 검토에 반영한 자료는 이 항목별 대조 내용입니다.

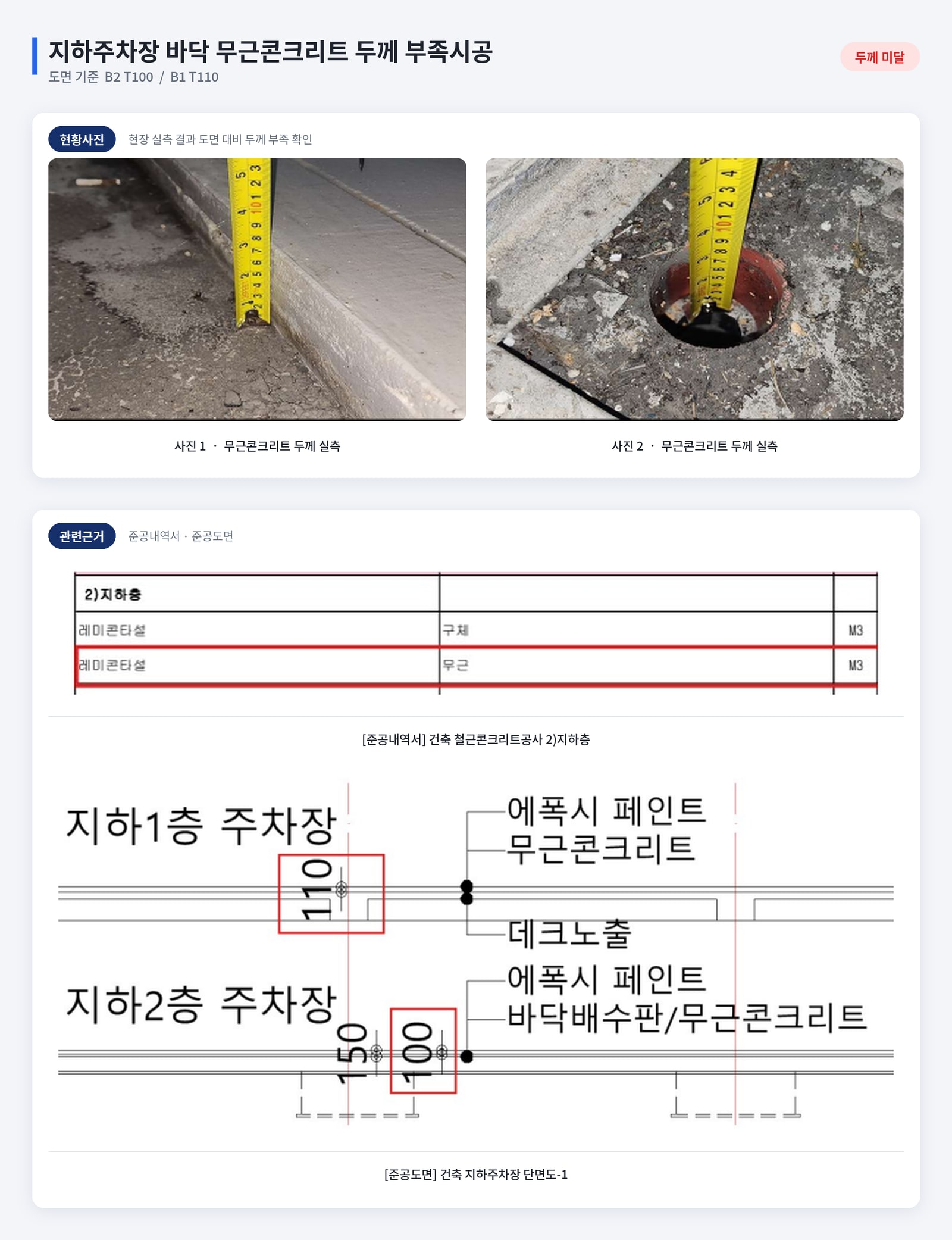

무근콘크리트 타설 두께 및 주차램프 연석 규격 실측

지하주차장 바닥은 무근콘크리트의 시공 두께를, 주차램프는 연석 높이를 실측했습니다. 바닥에서 조사한 층은 무근콘크리트이며, 주요 내력구조부의 두께 조사와는 별개 항목입니다. 현장 대조에는 설계도면에 표시된 바닥 두께를 기준으로 사용했습니다.

램프 연석에서는 높이를 측정했습니다. 바닥 두께와 연석 높이는 모두 치수를 확인하는 작업이지만 대조할 기준에는 차이가 있습니다. 바닥은 구성층의 설계 규격과 비교했고, 연석은 램프 연석에 적용되는 기준을 검토했습니다. 개별 측정값과 판정 결과는 이 기록에 포함하지 않았습니다.

천장 암면뿜칠 두께 및 단지 내 포장 측구 폭 시공 상태 검증

지하주차장 천장은 암면뿜칠의 시공 두께를, 단지 내 포장 구간은 L형 측구 폭을 실측했습니다. 뿜칠의 비교 기준은 해당 공사 내역에 기재된 두께이고, 측구 폭의 대조 기준은 토목 포장공사 내역서입니다. 두 작업 모두 표면의 마감 상태와 별도로 규격을 확인했습니다.

천장에서는 뿜칠 시공층의 두께를 확인했고, 측구에서는 포장에 접한 배수시설의 폭을 검토했습니다. 서로 다른 공종을 하나의 기준으로 처리한 조사는 아닙니다. 각 내역의 요구사항에 해당 조사 내용을 대응시켜 분석했습니다.

자주 묻는 질문

이번 하자진단은 어떤 자료를 기준으로 수행했습니까?

기준도면으로 활용한 자료는 관리사무소에 보관된 사용승인 설계도서와 준공도면입니다. 선홈통, 뿜칠, 측구 등은 해당 준공내역서의 규격도 대조했습니다.

옥탑 사다리는 어떤 부분을 측정했습니까?

점검용 사다리 폭과 등받이울 폭을 구분해 측정했습니다. 옥상 난간의 경우 별도로 상세도와 비교한 항목은 살대 규격입니다.

계단실 핸드레일은 높이만 조사했습니까?

유효 설치 높이와 마감 재질을 함께 조사했습니다. 높이는 실측값을 도면 치수와 비교했고, 재질은 현장 시공 상태와 도면 사양을 대조했습니다.

지하주차장에서는 어떤 두께를 조사했습니까?

두께 조사 대상은 바닥 무근콘크리트와 천장 암면뿜칠입니다. 각 항목은 해당 도면과 공사 내역의 규격을 기준으로 검토했습니다.

세대 내부도 조사 범위에 포함됐습니까?

전유부분인 세대 내부도 조사했습니다. 조사 범위에는 마루, 도배, 가구 설치 상태와 욕실 및 발코니 방수, 피난 관련 시설 등이 포함됐습니다.
