[경기 안성] OO초등학교 내진성능평가 및 건축물 안전점검 수행 기록

[경기 안성] OO초등학교 내진성능평가 및 건축물 안전점검 수행 기록

2000년대 중반에 지어진 교육시설은 준공 당시 기준에 따라 내진설계가 반영되지 않아 정밀한 구조안전성 검토가 필수적입니다. 지진·화산재해대책법과 관련 기준에 맞춰 진행하는 내진성능평가는 지진 발생 시 구조물의 거동 특성과 취약부를 사전에 파악하는 핵심 절차이지요. 경량철골조로 구성된 학교 다목적실 현장을 찾아 진행한 정밀 안전점검과 내진성능평가 수행 과정을 기록으로 남깁니다.

내진성능평가 대상 건축물과 점검 주기는 어떻게 규정되나요?

준공 후 20년 이상 경과한 내진 미반영 공공건축물과 시설물안전법상 1·2·3종 시설물이 주요 평가 대상입니다. 시설물의 안전 및 유지관리에 관한 특별법과 지진·화산재해대책법에 따라 성능평가를 주기적으로 검토하지요. 공공 교육시설은 학생들의 안전을 확보하기 위해 선제적으로 내진성능평가를 추진하는 편입니다.

학교 시설물 안전점검의 근거 법령과 적용 기준은 무엇인가요?

지진·화산재해대책법과 시설물의 안전 및 유지관리에 관한 특별법을 포함한 2개 핵심 법령을 근거로 점검을 시행합니다. 학교시설은 국토교통부 고시 건축구조기준(KDS 41 17 00)과 교육부 학교시설 내진설계 기준을 엄격하게 적용받지요. 중력하중에 대한 안전성뿐만 아니라 지진 발생 시의 횡하중 저항 능력을 종합적으로 분석합니다.

현장 정밀 안전진단은 어떤 단계별 절차로 진행되나요?

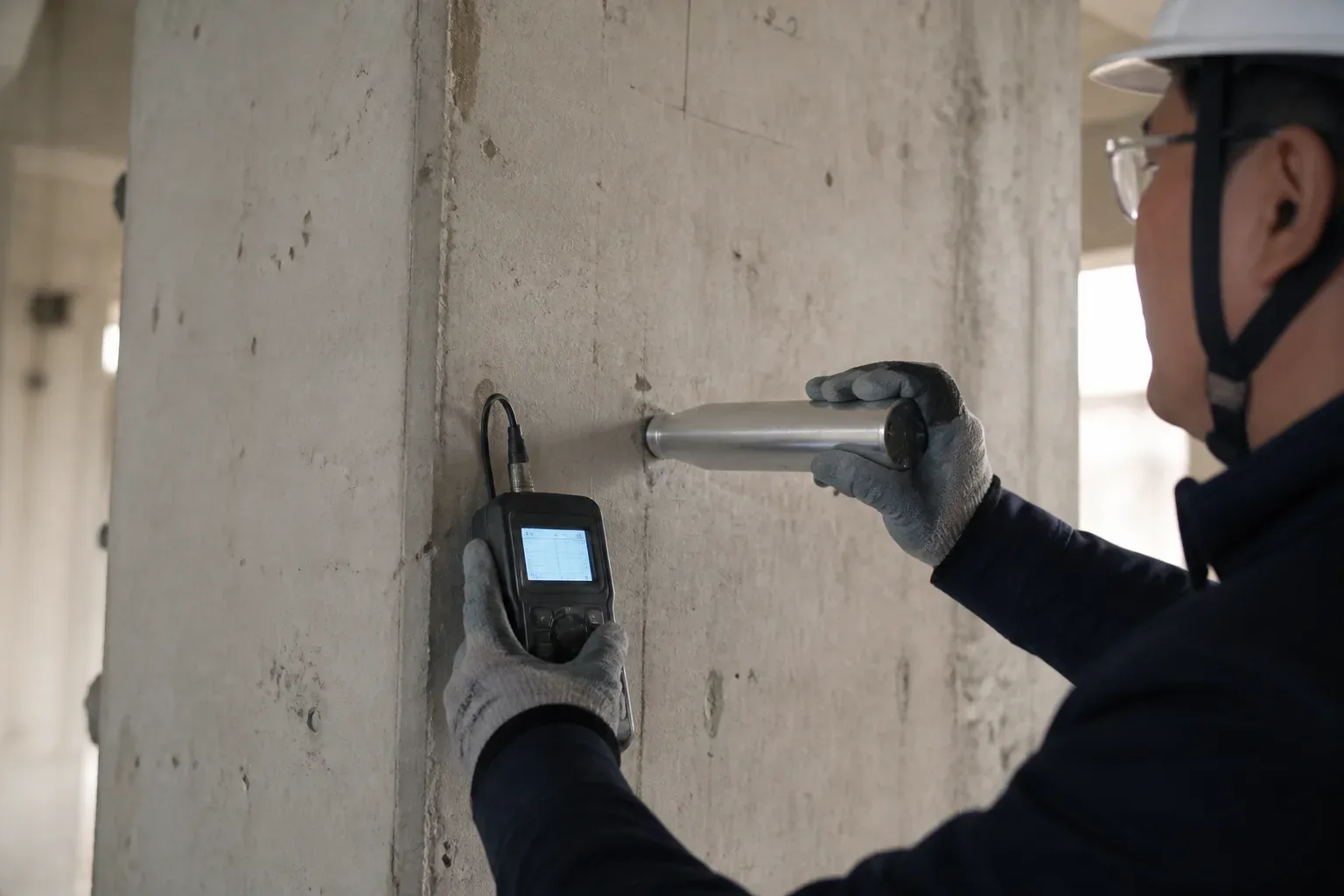

현장 조사는 5단계 절차에 따라 기존 도면 검토부터 외관 조사와 비파괴 시험 순으로 체계적으로 이뤄집니다. 건축물 기초와 프레임 접합부를 살피고, 균열측정기와 반발경도측정기를 활용해 부재 상태를 확인하지요. 부지 특성을 규명하기 위해 시추공 탄성파 시험을 병행하여 전단파 속도를 함께 측정합니다.

경량철골 구조물의 안전성 판단 기준과 중점 조사 항목은 무엇인가요?

철골 접합부의 볼트 체결 상태와 주요 부재의 층간변위비 등 3가지 핵심 지표를 기준으로 안전성을 판단합니다. 외벽 판넬과 지붕 트러스의 부식 여부, 바닥 슬래브의 균열 상태를 집중적으로 들여다보지요. 구조 프레임의 변형을 억제하는 브레이스(가새, 구조물의 변형을 막기 위해 대각선 방향으로 덧대는 보강재)의 적정성도 면밀히 살핍니다.

구조검토와 성능평가 용역의 표준 소요 기간은 며칠인가요?

현장 조사부터 3차원 해석 모델링과 보고서 작성까지 통상 60일 안팎의 용역 기간이 소요됩니다. 현장에서 취득한 실측 데이터를 구조해석 프로그램에 입력하고 지반 응답을 대조하는 과정에 긴 시간이 투입되지요. 보강 방안을 수립하고 발주처 기술 협의를 거쳐 최종 성과품을 납품합니다.

[수행 사례] 2000년대 준공 단층 경량철골조 현장 조사와 지반 탄성파 시험

외벽 판넬의 국소 부식과 마감재 상태를 정밀 확인하며 지반 전단파 속도 측정을 완료했습니다. 경기 안성의 2005년 준공 지상 1층 연면적 175㎡ 규모 경량철골조 OO초등학교 다목적실을 대상으로, 약 두 달에 걸쳐 내진성능평가를 수행했습니다. 발주처와 현장 이름, 세부 조사 결과는 계약상 밝히지 않습니다.

착수 직후 기존 준공도면 보유 여부를 확인했으나 설계도서가 남아있지 않아 현장 실측을 우선 진행했습니다. 강재 규격과 접합 상태를 일일이 확인하고, 기초 형식은 현장 조건을 감안해 지내력기초(지반의 지지력으로 상부 하중을 버티는 기초)로 보수적 가정을 적용해 검토했습니다. 현장 시추공 탄성파 시험을 투입해 기반암 깊이 25m 구간까지 전단파 속도를 계측하고 지반 특성을 도출했습니다.

[수행 사례] 3차원 구조해석 모델링과 층간변위 제어를 위한 보강 방안 도출

옥상층 및 지붕 트러스의 횡변위를 억제하기 위해 브레이스 16개소 신설 보강안을 수립했습니다. 수집한 구조 부재 치수와 지반 시험 데이터를 바탕으로 3차원 구조해석 모델링을 구축하고 하중조합에 따른 거동을 검토했습니다. 고정하중과 활하중을 고려한 중력하중 안전성 평가에서는 주요 부재가 소요강도를 확보하는 것으로 나타났습니다.

지진 하중 작용 시의 층간변위(지진으로 인해 인접 층 사이에 발생하는 상대적인 수평 변위)를 제어하기 위한 보강 계획을 도출했습니다. 지붕층에 브레이스 16개소를 신설하고, 1층 프레임에 철골보 14개소를 추가 배치하는 내진보강 방안을 설계했습니다. 보강 후 기초에 작용하는 인발력과 지지력을 재검토하여 추가 기초 공사 없이 상부 보강만으로 목표 성능을 충족하도록 정리해 최종 보고서를 납품했습니다.

건축물 내진성능평가와 구조안전점검 실무 FAQ

Q1. 학교 경량철골조 건물도 반드시 내진성능평가를 받아야 하나요?

지진·화산재해대책법과 교육시설법에 따라 지진 발생 시 대피소나 교육 공간으로 쓰이는 시설은 평가 대상에 포함됩니다.

Q2. 설계도서가 유실된 노후 시설물도 평가 진행이 가능한가요?

현장 실측과 재료 강도에 대한 보수적 기준을 적용해 안전진단과 내진성능평가를 무리 없이 수행할 수 있습니다.

Q3. 지반 조사는 왜 필수로 진행해야 하나요?

부지 지반의 단단한 정도에 따라 건물에 전달되는 지진파 증폭률이 달라지므로 정확한 지반 분류가 필수적입니다.

Q4. 내진보강 공사 시 기초까지 모두 보강해야 하나요?

해석 결과 상부 구조물 보강만으로 지반 지지력을 만족하고 들림 현상이 없다면 기초 보강은 생략될 수 있습니다.

교육시설 관리주체를 위한 정기적 안전점검 준비 사항

정기적인 건축물 안전점검은 잠재적 위험 요소를 사전에 파악해 대규모 보수 비용을 절감하는 1순위 예방책입니다. 건축물 관리주체는 평소 균열이나 누수 흔적, 볼트 풀림 같은 외관 변화를 주기적으로 기록해 두는 편이 좋습니다. 구조안전진단 225건과 정기안전점검 40건을 포함해 건축 분야 295건의 누적 실적과 특급기술자 11명을 보유한 전문 기술 조직과 함께 건축물의 안전성을 점검해 보시는 건 어떨까요? 안전점검과 내진성능평가에 대한 상세한 기술 상담은 홈체크 상담 신청 페이지에서 편안하게 확인하실 수 있습니다.
