[전남 순천] OO주택 하자진단

입주 후 난방이 제대로 되지 않거나 마감 하자가 계속해서 드러나면 도면과 다르게 지어진 것은 아닌지부터 의심해볼 수밖에 없습니다. 시공사를 상대로 보수를 요구하거나 비용 청구를 원만히 매듭지으려면 실제 현장 상태를 설계도면과 일대일로 대조한 기술 입증 자료가 필수적입니다.

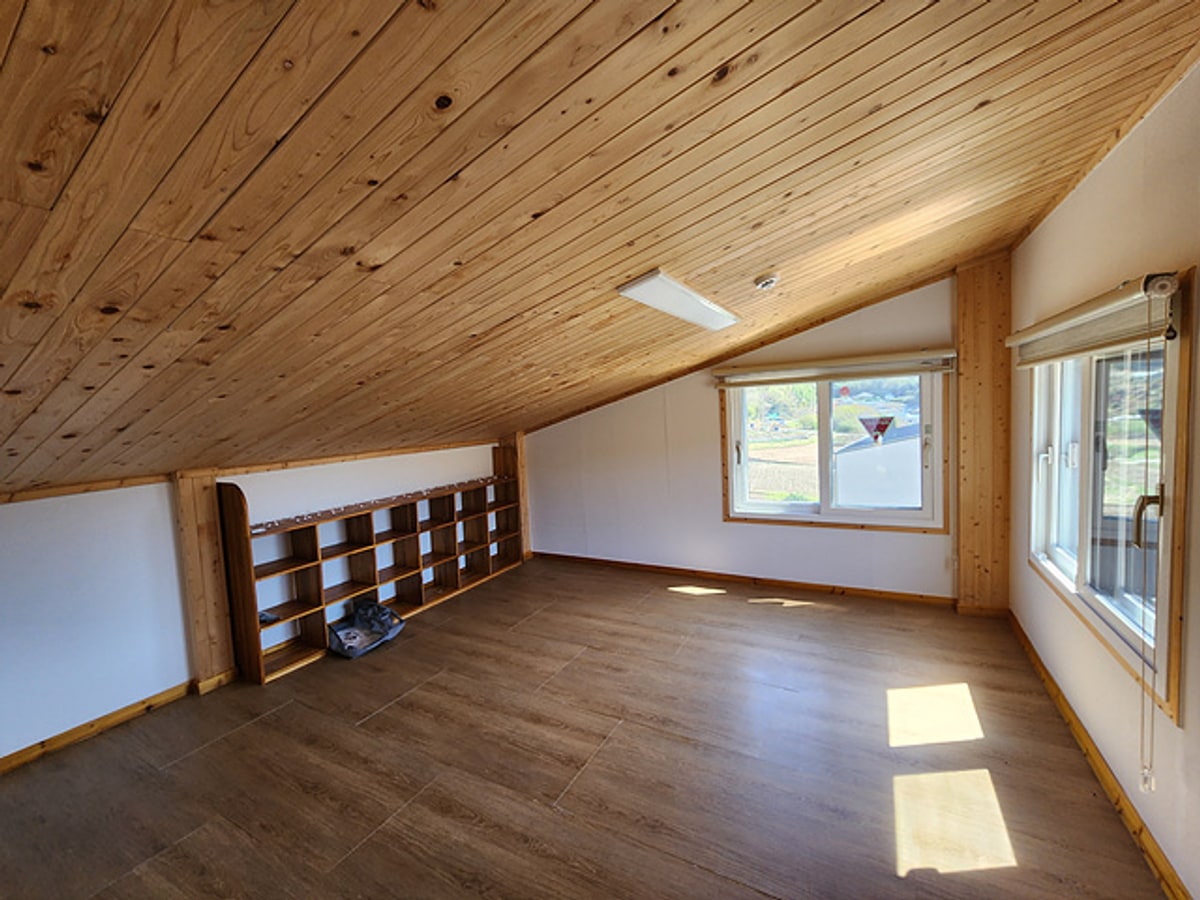

홈체크 하자진단 기술팀은 전라남도 순천시 소재 지상 1층 단독주택을 대상으로 준공도면 검토와 현장 정밀 계측을 병행한 시설물 하자진단을 수행했습니다. 사용승인 도면과 현장 시공 현황의 일치 여부를 대조하고 바닥 난방배관, 단열 및 기초 타설, 소방설비 등 주요 부위의 시공 상태를 기술적으로 검증하여 확인된 하자 내역을 도출했습니다.

단독주택 현장 개요 및 설계도서 대조 체계

단독주택 하자진단은 사용승인 당시 허가받은 준공도면을 기준으로 실제 시공된 건물이 도면의 사양과 규격을 충족하는지 가려내는 데 목적이 있습니다. 진단팀은 건축물대장과 사용승인 도면을 수집하여 공간 구성과 세부 점검 범위를 확정한 뒤 도면 대조 작업에 착수했습니다.

일반철골구조 단독주택의 시설 규모 및 과업 개요

진단 대상 시설의 준공 시점과 규모를 파악하는 작업은 적용 기준 도서를 설정하고 시공 일치성을 검증하는 기본 단계입니다.

• 소재지: 전라남도 순천시
• 건물 규모: 지상 1층 단독주택
• 구조 형식: 일반철골구조
• 대지면적: 660㎡
• 건축면적: 98㎡
• 연면적: 159㎡

뼈대 조립 상태 외에도 바닥 슬래브와 벽체 패널, 단열재의 설치 두께는 철골구조 주택의 주거 품질을 결정짓는 요인입니다. 점검팀은 설계도면에 적힌 자재 규격과 단면 두께를 기준 삼아 실제 시공 치수를 실측했습니다.

준공도면 및 주단면도 기반의 시공 일치성 검토

인허가 도서인 사용승인 도면과 층별 평면도, 주단면도를 바탕으로 현장과 도면 사이의 불일치 여부도 함께 가려냈습니다.

설계도서에 명시된 주요 단면 구성과 마감 재료의 종류, 시공 두께가 현장에 그대로 적용되었는지를 확인하는 절차를 거쳤습니다. 도면과 다르게 시공된 변경시공이나 아예 설치되지 않은 미시공 부위, 기준에 미달하게 시공된 오시공 항목을 도면 표기와 일대일로 비교하여 기록으로 남겼습니다.

실내 설비 작동성 및 마감 공종 정밀 점검

실내 설비 작동 상태와 마감 완성도는 거주자의 일상과 직결되는 점검 대상입니다. 바닥 속에 묻힌 난방배관부터 도배, 창호, 소방설비에 이르기까지 육안 점검과 열화상 장비 계측을 병행해 각 부위 상태를 확인했습니다.

열화상 측정 장비를 활용한 바닥 난방배관 매설 상태 검증

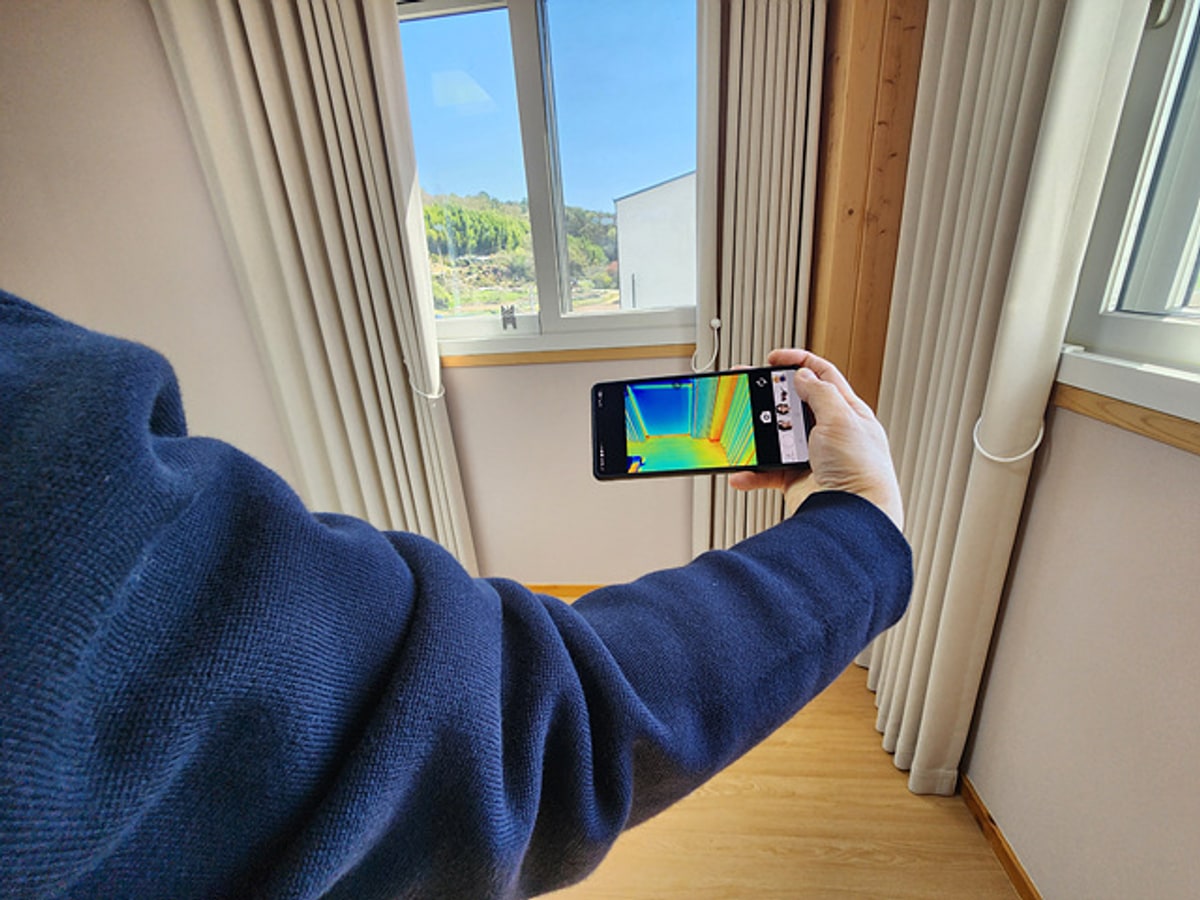

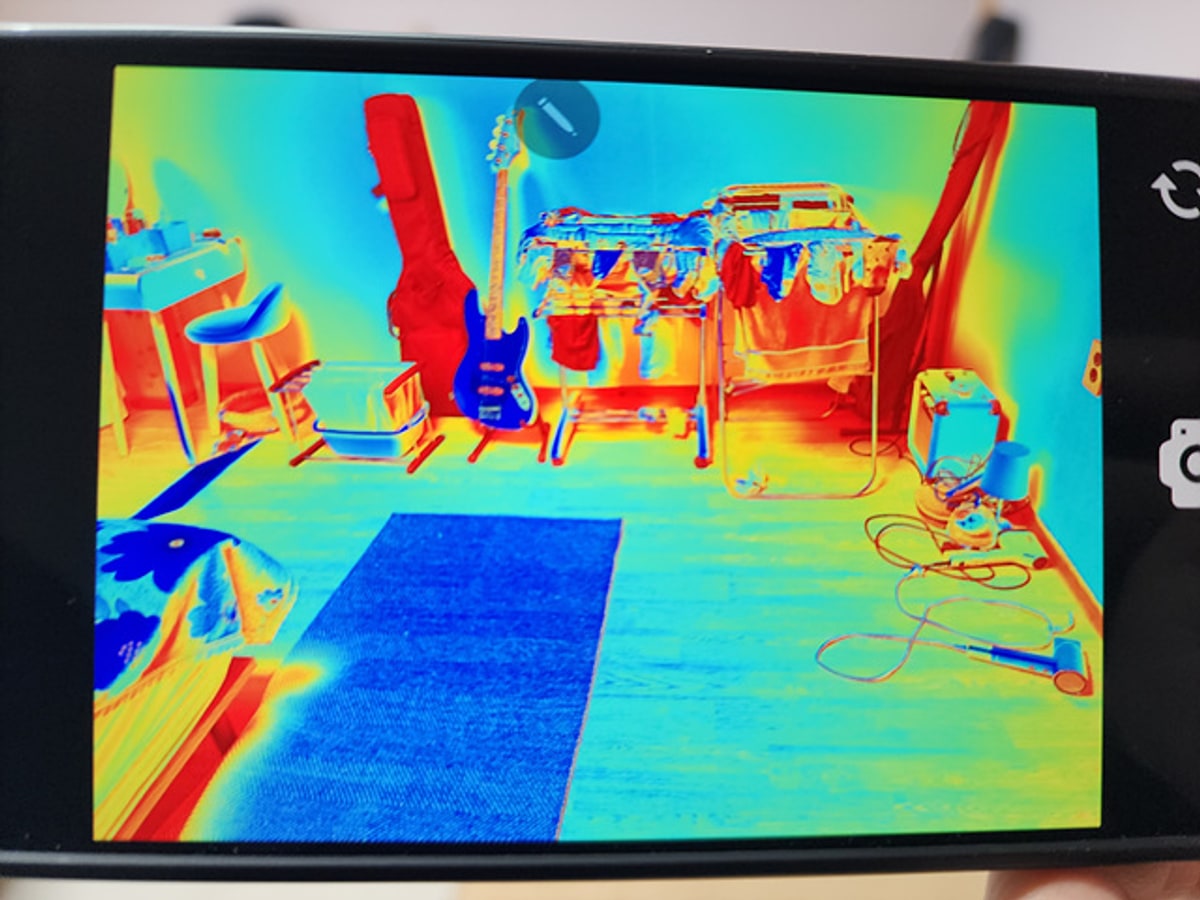

보일러를 가동해 난방수를 순환시킨 뒤 열화상 카메라로 바닥 표면 온도 분포를 측정했습니다. 온수 순환 상태와 배관 매설 간격이 화면에 시각적으로 드러나므로 바닥 마감재를 뜯지 않고도 난방 불량 구간을 집어낼 수 있습니다.

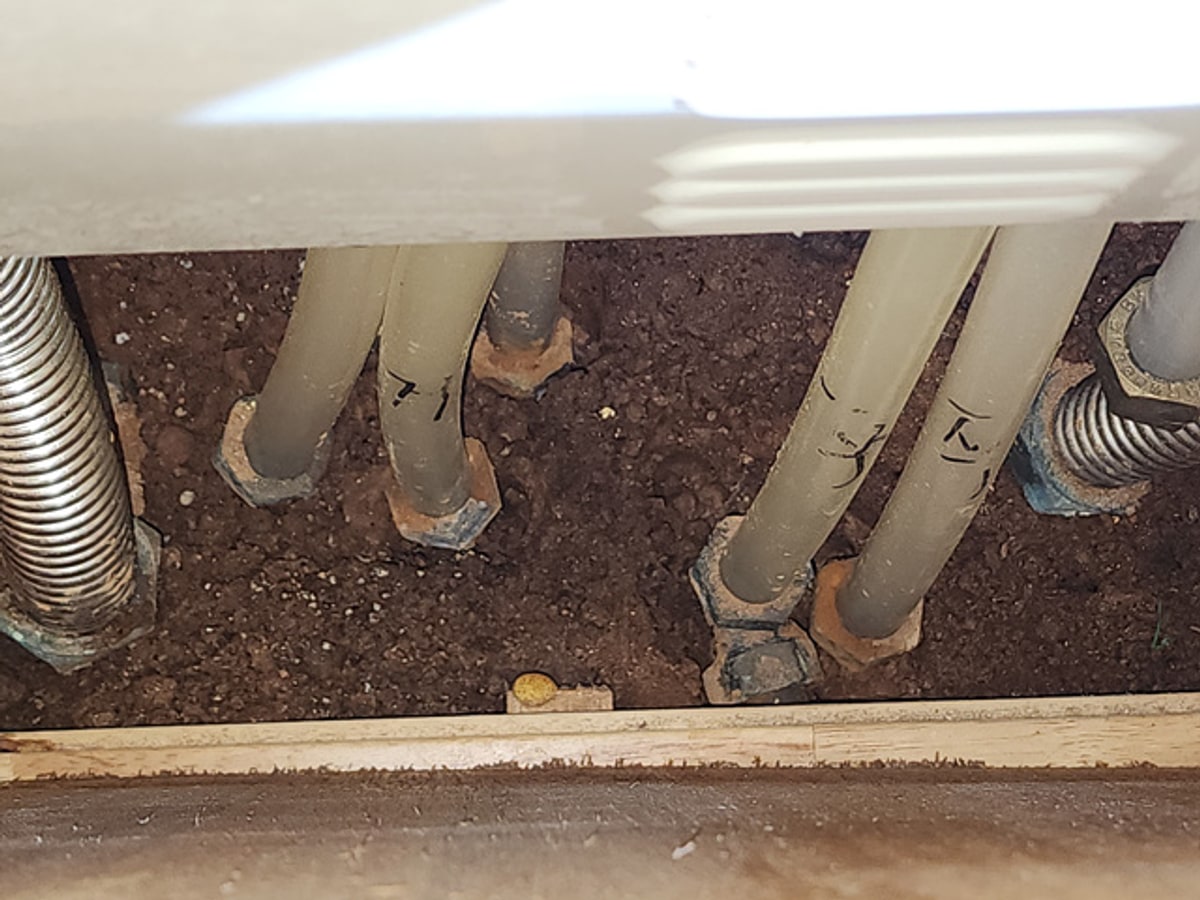

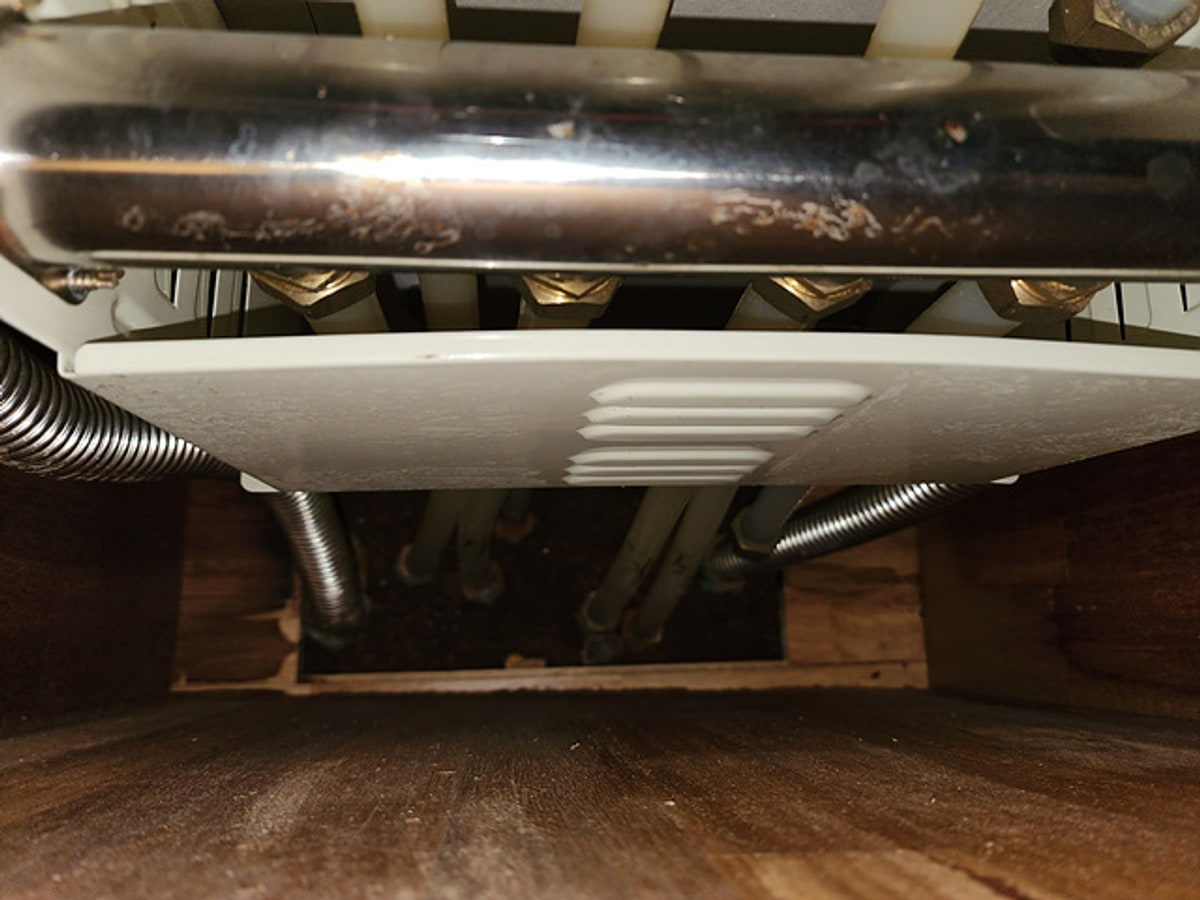

1층 안방과 방1 등 주요 실의 바닥을 측정한 결과, 도면상 난방 코일이 배치되어야 할 구역 중 온수 흐름이 감지되지 않는 배관 미시공 및 난방 불량 구간을 장비 화면으로 특정해 기록했습니다.

내부 도배 및 바닥재 수장 상태와 창호 개폐 정밀 조사

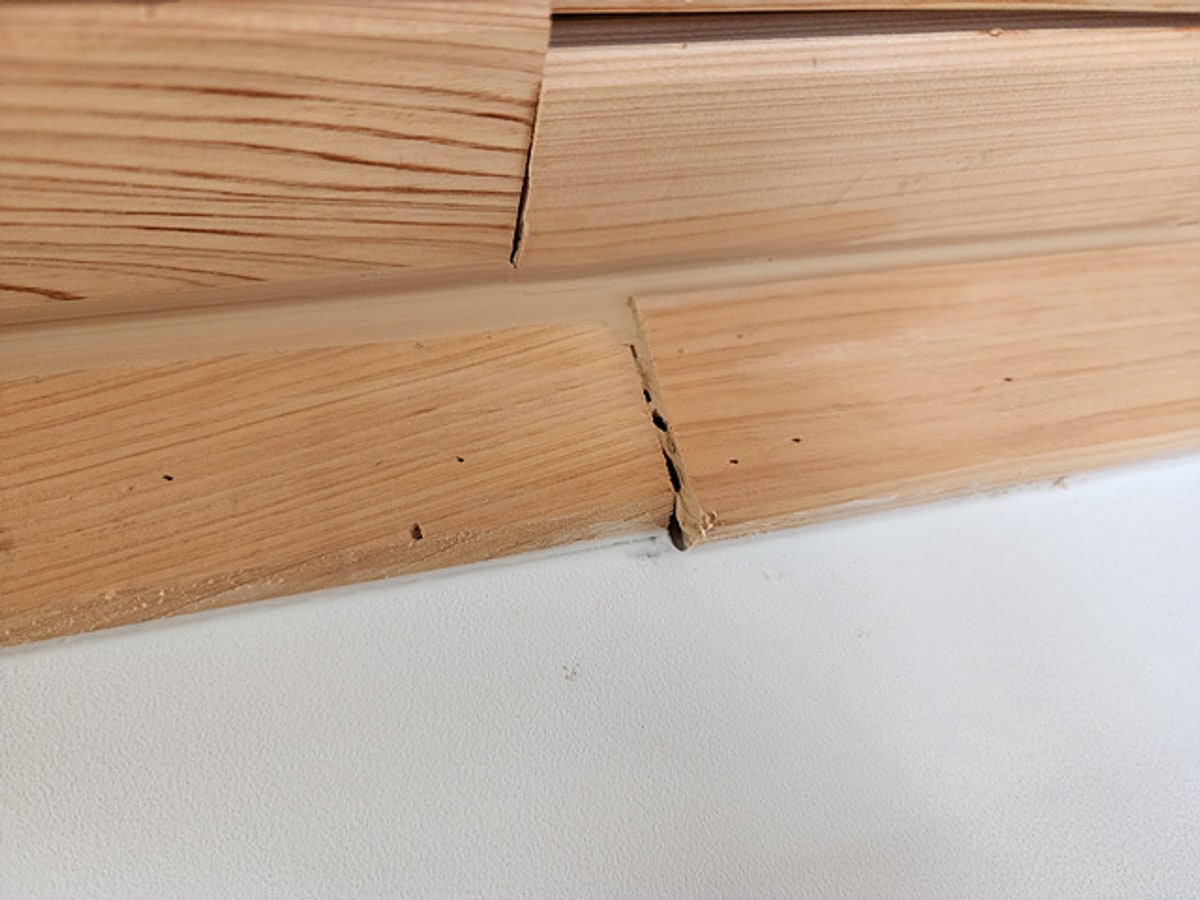

실내 각 공간의 벽체 도배지와 바닥 마감재 접합 상태, 들뜸이나 오염 여부를 차례로 살폈습니다. 천장 몰딩 부위의 벌어짐과 바닥재의 부분적 꺼짐 및 들뜸 현상도 확인 대상이었습니다.

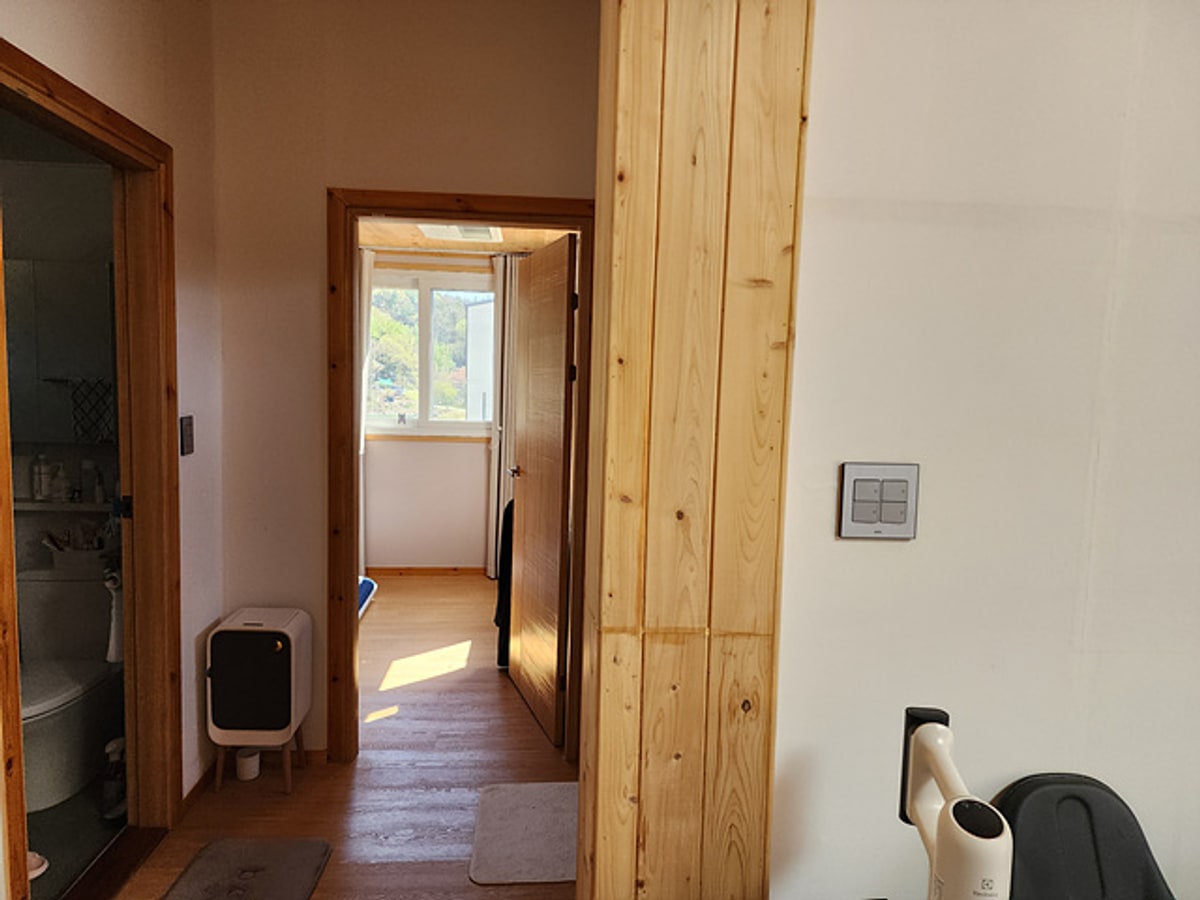

창호 부위는 각 실별 창문과 방문을 직접 개폐하며 여닫힘 상태와 틀어짐, 실리콘 코킹 마감 상태를 조사했습니다. 창틀의 수평수직 오차로 인한 여닫힘 간섭과 유리 고정 상태를 현장에서 작동 시험으로 점검했습니다.

도면 기준 소방설비 설치 수량 및 위치 대조 확인

화재 발생 시 초기 감지를 담당하는 단독경보감지기의 설치 현황을 소방설비 도면과 대조했습니다.

설계도면상 1층에 표기된 단독경보감지기 수량과 실제 현장 천장에 설치된 감지기 개수를 대조하여 누락된 개소를 특정했습니다. 소방 안전 기준에 맞게 각 실별 적정 위치에 기기가 배치되었는지도 함께 확인했습니다.

외부 구조체 및 부대시설 시공 상태 실태조사

기초 단열, 외벽 균열, 외부 목재 데크처럼 건물의 내구성과 방수 성능에 영향을 미치는 외부 구조체를 현장에서 조사했습니다. 지반과 맞닿은 하부 구조체와 외기에 노출된 마감 부위를 구분하여 시공 상태를 파악한 것입니다.

기초 바닥 단열 및 콘크리트 타설 공정 기준 검토

주단면도에 명시된 기초 바닥의 단열재 및 콘크리트 타설 층상 구성을 기준으로 실제 시공 상태를 검토했습니다.

도면 기준 구성 항목은 아래와 같습니다.

1. 판넬히팅: THK120
2. 상부 단열재: THK30
3. 철근콘크리트 구조체: THK300
4. 하부 단열재: THK100
5. 버림콘크리트: THK50
6. 방습층: THK0.1 PE필름 2겹깔기

기초 바닥 슬래브 타설 두께와 단열재 누락 여부를 도면 사양과 비교하여 시공 완성도를 검증했습니다.

외벽 균열 및 외부 목재 데크 부대시설 현황 조사

외벽 마감재와 콘크리트 부위의 균열, 주방 배면의 습식 균열 및 우수홈통 연결 상태를 육안과 계측 도구로 확인했습니다. 빗물 유입 가능성이 있는 외벽 접합부의 코킹 불량 여부도 함께 살폈습니다.

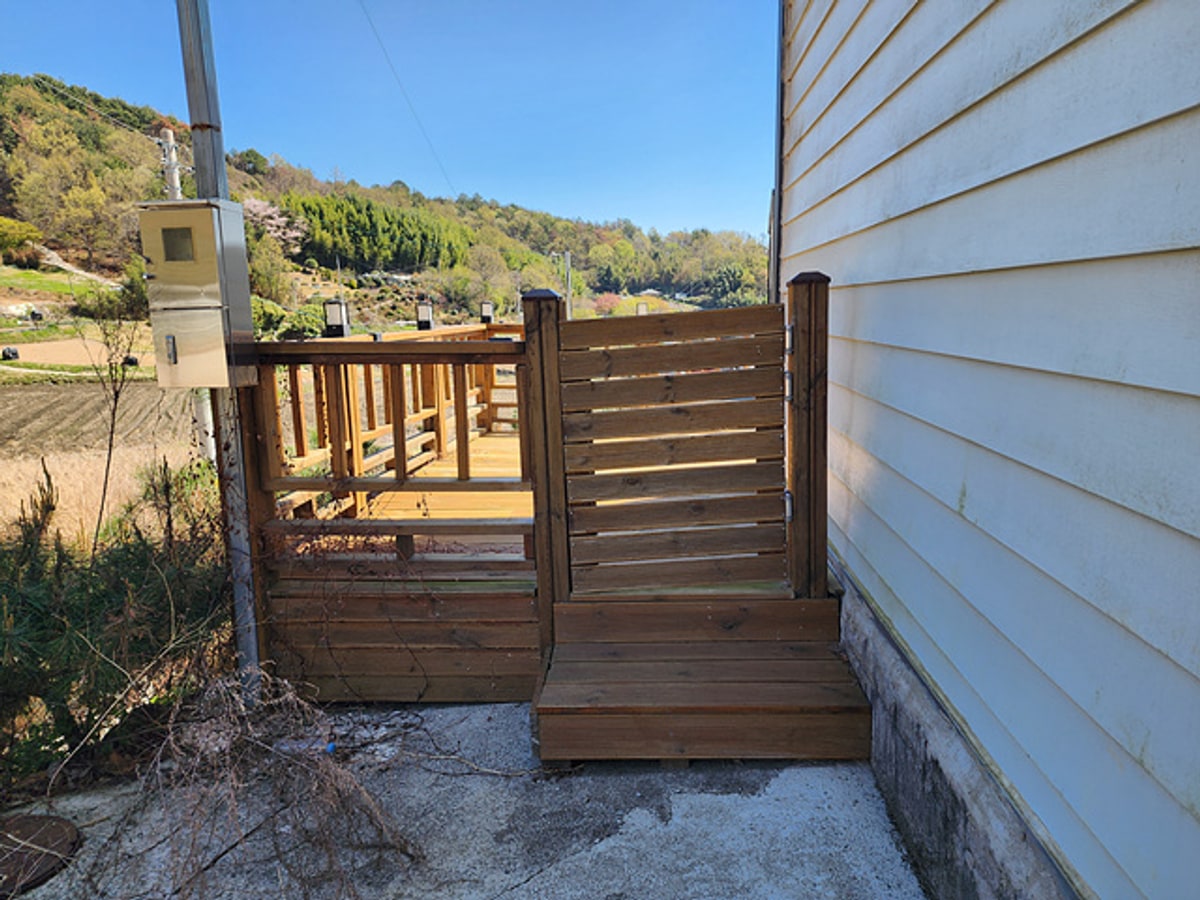

외부에 설치된 목재 데크와 난간의 경우 고정 상태, 목재 뒤틀림, 부식 방지 도장 상태 및 파손 여부를 점검하여 안전상 위해 요소를 확인했습니다.

적출 하자 분석 및 원가계산 기준 보수비 산정 절차

현장 조사와 도면 대조로 적출된 하자 항목은 관련 법령과 표준 기준에 따라 공종별로 분류됩니다. 이후 정부 공인 표준품셈과 표준적산 기준을 적용하여 타당한 보수 비용을 산출하는 과정을 거칩니다.

사용검사 전후 시점별 하자 분류 및 공종별 체계화

적출된 하자는 시점별과 원인별로 구분하여 목록화했습니다.

• 사용검사 전 하자: 도면 대비 미시공, 오시공, 재료 사양 변경시공
• 사용검사 후 하자: 입주 후 발생한 기능상, 안전상, 미관상 결함

건축 공종별로는 기초 및 구조체공사, 지붕공사, 창호 및 유리공사, 수장공사, 도장공사, 소방설비공사, 외부 부대시설공사 등으로 나누어 정리했습니다.

표준품셈 및 적산 기준을 적용한 보수보강 내역서 작성

적출된 공종별 하자에 대해 공인 적산 기준과 표준품셈, 정부 노임단가를 적용하여 보수 내역서를 작성했습니다. 보수 공법에 필요한 직접재료비, 직접노무비, 경비로 구성된 순공사비를 산출한 뒤 제경비와 부가가치세를 반영합니다.

입주 뒤 난방 불량을 해결하거나 긴급 보수를 진행하며 건축주가 사비로 들인 비용 역시 영수증과 거래 내역을 증빙으로 삼아 보수비 내역에 포함했습니다.

단독주택 하자진단 관련 자주 묻는 질문

단독주택 하자진단 시 설계도서 대조가 왜 필요한가요?

사용승인 도면은 시공사가 건축주와 약정한 법적 시공 기준입니다. 현장 상태만 육안으로 확인하면 도면과 다른 단열재 누락이나 배관 미시공 같은 숨은 결함을 규명하기 어렵기 때문에 도면 대조가 반드시 선행되어야 합니다.

바닥을 뜯지 않고 난방배관 미시공을 어떻게 확인하나요?

보일러를 틀어 배관 안으로 온수를 순환시킨 다음 고해상도 열화상 장비로 바닥 표면 온도를 잽니다. 이렇게 하면 온수 배관의 매설 간격과 경로뿐 아니라 열이 닿지 않는 불량 구간까지 화면에 그대로 나타납니다.

사용검사 전 하자와 사용검사 후 하자는 어떻게 다른가요?

사용검사 전 하자는 준공 승인 이전에 도면과 다르게 시공되었거나 빠진 미시공 및 오시공을 뜻합니다. 사용검사 후 하자는 준공 이후 건물을 사용하는 과정에서 나타난 균열, 누수, 마감재 탈락, 개폐 불량 등 기능적 결함을 의미합니다.

산출된 하자보수비용 내역서는 어떤 효력을 갖나요?

공인 표준품셈과 건설공사 적산 기준에 맞춰 산출된 내역서는 시공사와의 보수 협의나 하자보수 청구, 법적 분쟁 시 공신력 있는 보수 공사비 증빙 근거로 활용됩니다.
