[경기 평택] OO공동주택 하자진단

단지 내 균열이나 마감 탈락은 흔히 단순 노후화로 치부됩니다. 하지만 시공 규격 미달 여부는 눈대중으로 가리기 어렵습니다. 결국 준공 도면과 계약 내역서 기준을 실제 뼈대와 일대일로 맞대어 따져보아야 비로소 시공 결함을 입증할 수 있습니다.

홈체크 하자진단 기술팀은 경기도 평택시에 소재한 철근콘크리트 구조 아파트 단지에서 공용부와 전유부 시설 전반을 대상으로 하자실태조사와 기술 검증을 수행했습니다. 공동주택관리법과 집합건물의 소유 및 관리에 관한 법률, 건축공사 표준시방서, 서울중앙지방법원 건설감정실무지침을 함께 적용한 현장입니다.

조사 범위는 시기별로 나누었습니다. 사용검사 전 발생한 미시공, 오시공, 변경시공 내역을 먼저 추렸습니다. 이어 사용검사 후 나타난 구조체 균열과 누수, 설비 작동 불량을 구분해 살폈습니다. 현장을 도면과 직접 실측 대조하며 원인을 짚어낸 뒤 타당한 보수 기준을 세웠습니다.

현장 정밀 실측을 위한 측정 장비 투입 및 조사 기준

현장 조사는 부위별 결함을 실측 수치로 증빙하기 위해 오차 범위를 줄인 정밀 계측 장비와 비파괴 장비를 투입하여 진행했습니다. 단순 육안 관찰에 머무르지 않고 부재의 두께, 경도, 수분 함유량, 기울기 등을 물리적으로 측정하는 방식입니다.

구조물 안전성과 마감 성능을 검증하고자 투입한 주요 장비와 세부 조사 기준은 다음과 같습니다.

점검 부위 및 항목	투입 장비 명칭	적용 기준 및 측정 방식
벽체 및 슬래브 균열	크랙 스케일, 균열 현미경	허용 균열폭(0.3mm) 기준 및 건식, 습식, 망상 균열폭 측정
외벽 고소부 및 도장면	외벽 촬영용 드론(MAVIC 3 PRO)	고해상도 광학 줌을 활용한 접근 곤란 외벽 균열 및 도장 탈락 촬영
콘크리트 구조체 강도	콘크리트 테스트 해머	반발경도법에 따른 타격 및 압축강도 추정값 산출
실내 마감재 건조 상태	디지털 수분측정기(HI-520-2)	고주파 용량 방식으로 석고보드 및 콘크리트 내부 함수율 실측
단열 결손 및 열교 현상	적외선 열화상 카메라(FLIR E5 PRO)	비접촉식 표면 온도 분포 측정을 통한 단열 누락 및 결로 취약부 감지
마감재 및 부속 철물 두께	마이크로미터, 버니어 캘리퍼스	선홈통, 난간 살대, 방수 도막 등 시공 두께 정밀 계측
바닥 구배 및 벽체 수직도	레이저 레벨기(SL-443B), 디지털 경사계	레이저 라인 투영을 통한 바닥 물매 및 수직, 수평 변위 실측
공간 치수 및 이격 거리	레이저 거리측정기(LUAZ-E50)	광학 레이저 측거 방식을 통한 실내 유효 규격 및 거리 측정

균열 게이지와 비파괴 장비 및 드론을 활용한 부위별 측정 절차

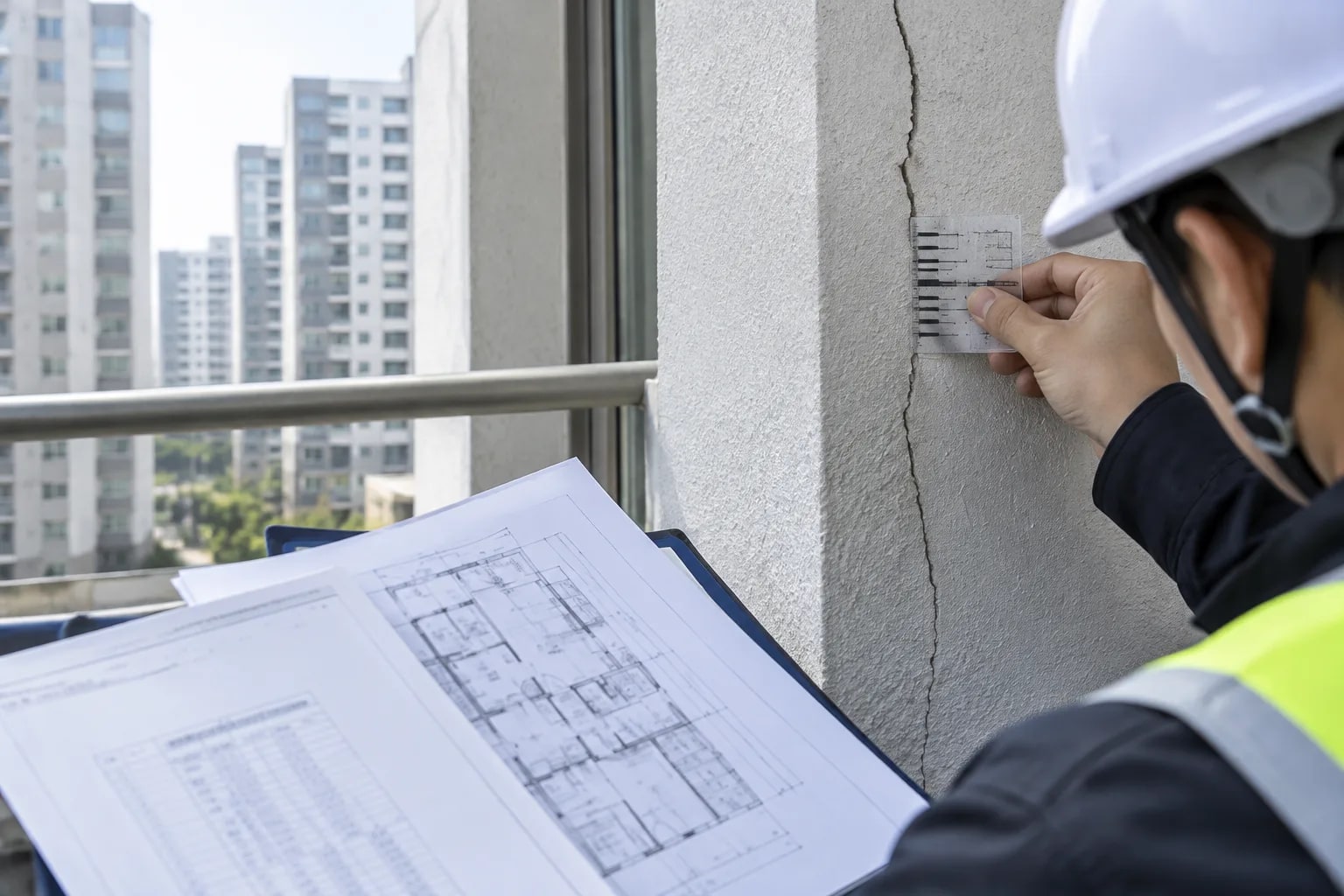

주요 구조체 균열은 크랙 스케일을 대어 폭과 길이를 밀리미터 단위로 실측했습니다. 관통 균열이나 습식 균열 여부도 함께 살폈습니다. 지하주차장 슬래브와 외벽처럼 늘 습한 곳은 균열부 주변의 백화와 물 샌 흔적을 짚어보는 방식으로 조사했습니다.

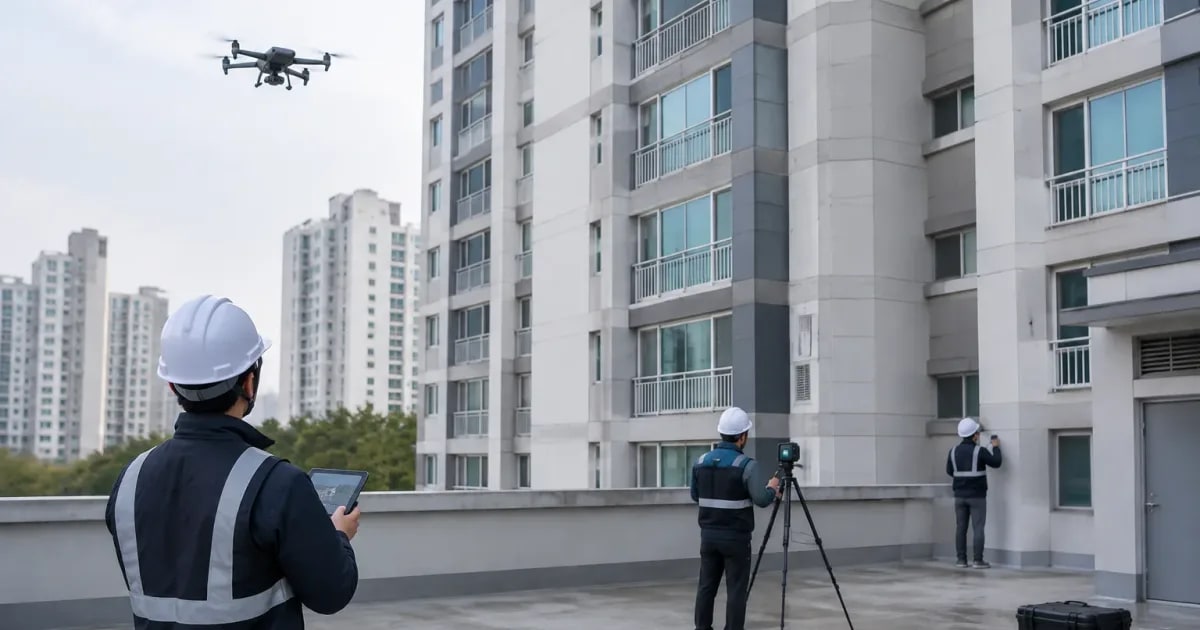

사람의 손길이 닿기 어려운 고층 외벽 구간은 고해상도 카메라를 탑재한 드론(MAVIC 3 PRO)을 비행 경로에 맞춰 운용했습니다. 층별 층간 조인트와 창호 주위 코킹 탈락, 외벽 페인트 박리 상태를 근접 촬영해 균열 형상을 도면에 매핑해 나갔습니다.

콘크리트 내력벽은 테스트 해머로 타격했습니다. 반발경도를 재서 타설 품질과 부재 균일성을 파악하기 위해서입니다. 단열 불량이 의심되는 곳에는 적외선 열화상 카메라(FLIR E5 PRO)와 디지털 수분측정기(HI-520-2)를 동시에 대어 내부 결로인지 외부 침투수인지 원인을 가렸습니다.

공용부 주요 마감재 및 부대토목 시공 상태 대조 검토

단지 내 공용부분 조사는 설계도서와 시방서에 명시된 시공 규격이 현장에 온전히 반영되었는지를 대조하는 작업에 집중했습니다. 옥상 방수층과 난간, 지하주차장 바닥 도막, 외벽 석재 마감재 등은 준공 후 임의 변경이나 축소 시공이 빈번히 발생하는 부위입니다.

공용부 시공 상태 점검 과정에서 확인한 핵심 항목은 다음과 같습니다.

• 옥상 선홈통 자재 두께 및 옥상 난간 살대 설치 간격, 단면 규격 일치 여부
• 엘리베이터 기계실 바닥 무근콘크리트 타설 및 와이어메쉬 배근 누락 여부
• 지하주차장 차로 및 주차구획 에폭시 페인트 시공 도막 두께 측정
• 지하주차장 천장 슬래브 단열흡음뿜칠 시공 두께 및 부착 상태 점검
• 외벽 건식 석재 판재의 실측 두께와 설계내역서 기준치 대조
• 어린이놀이터 및 유아놀이터 바닥 탄성 고무칩 포장 두께 실측
• 주요구조부 벽체와 바닥 슬래브의 건식, 습식 균열 및 철근 노출 상태
• 제연급기댐퍼 주위 코킹 충진 상태 및 단열재 파손 유무 확인

옥상 및 지하주차장과 외부 마감재의 규격 실측 대조 항목

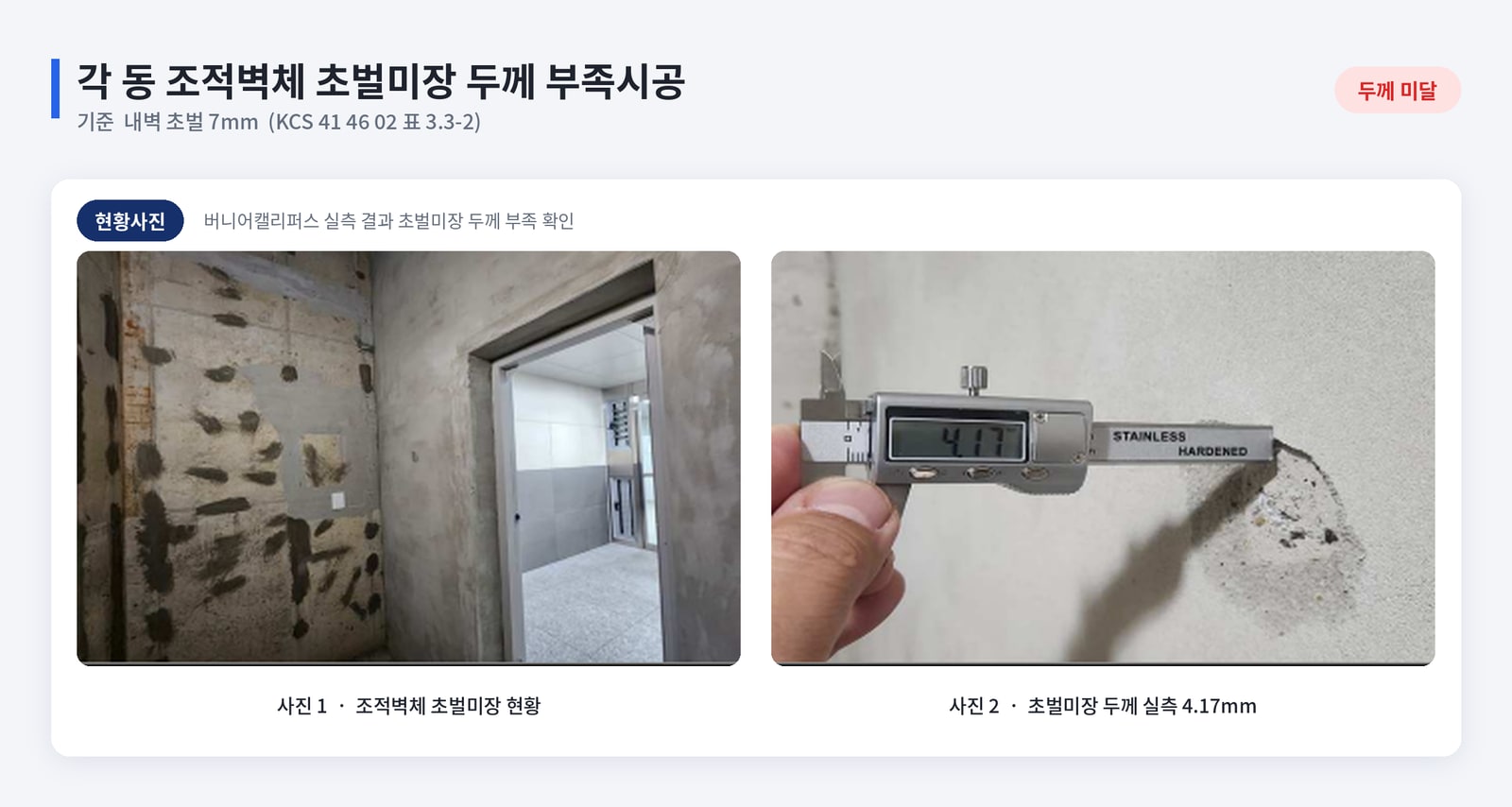

옥상부에서는 선홈통의 실제 두께를 버니어 캘리퍼스로 실측해 설계 시방서에 규정된 두께 기준에 부합하는지 점검했습니다. 옥상 난간 살대 역시 단면 규격을 측정하여 설계도면에 명시된 크기보다 축소 제작된 부분이 있는지 대조했습니다. 기계실 바닥의 경우 설계도서상 명기된 무근콘크리트 타설과 와이어메쉬 배치 공정이 설계 기준대로 시공되었는지 살펴본 상태입니다.

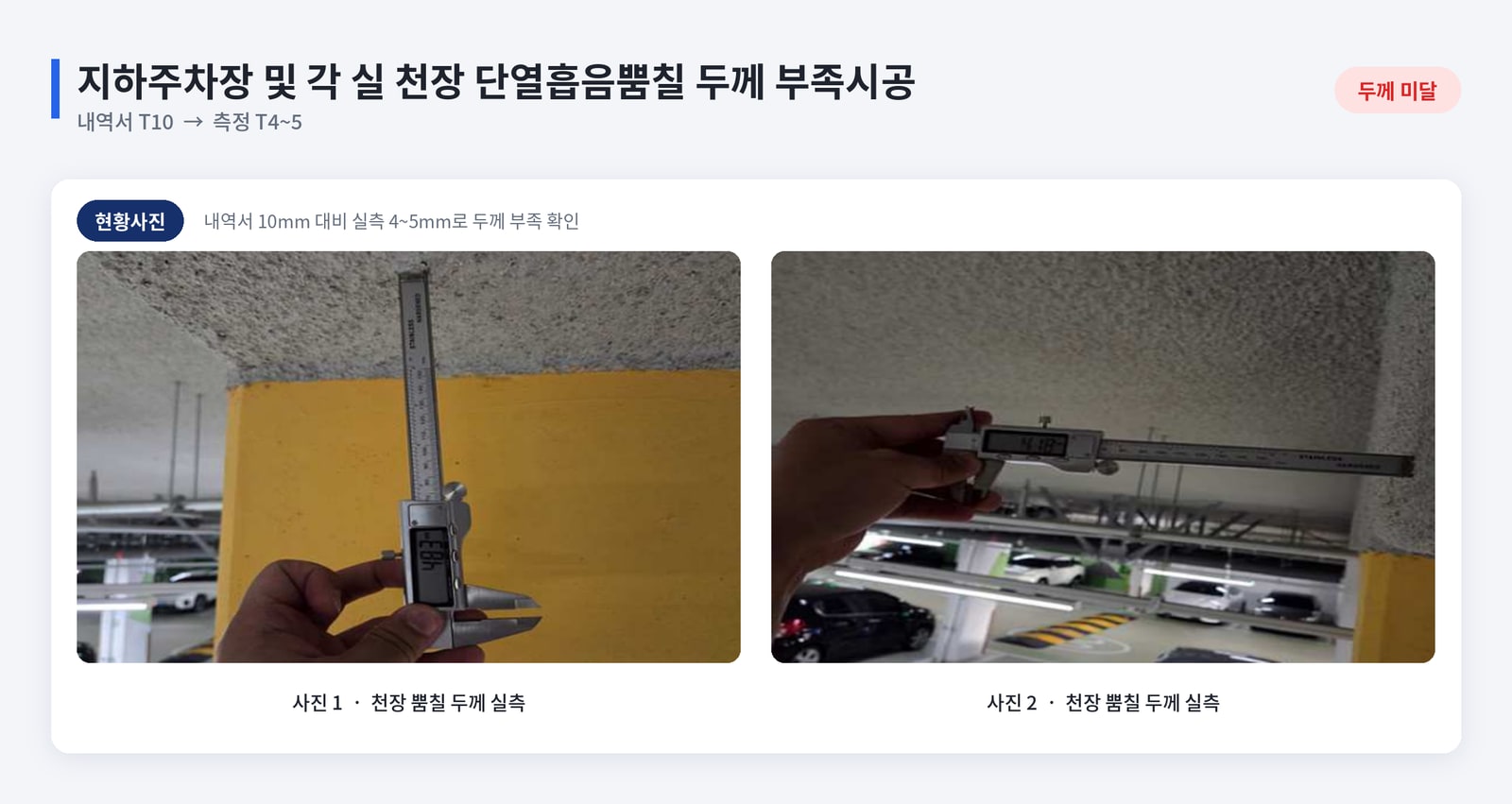

지하주차장 바닥 에폭시 페인트는 도막 측정 장비로 실측해 내역서 기준 두께와 대조했습니다. 천장 단열흡음뿜칠재에 전용 측정 핀을 직접 찔러 넣어 두께를 확인하고 기준 미달 부위를 도면에 기록했습니다.

외부 부대토목 공종에서는 외벽 석재 판재의 단면 두께를 직접 측정하여 자재 변경 여부를 확인한 바 있습니다. 단지 내 어린이놀이터와 유아놀이터는 코어 채취 또는 깊이 게이지 실측 방식으로 탄성 고무칩 포장재의 전체 시공 두께를 대조 검토했습니다.

전유부 결함 검증 및 조사 데이터의 보고서 체계화 절차

실내 창호의 기밀 상태와 단열재 시공, 설비 정상 작동 여부는 거주자 편의와 직결됩니다. 현장 조사팀은 각 세대를 직접 방문해 내부 결함 요소를 차례대로 실측했습니다. 이렇게 모은 계측 수치와 사진 자료는 법원 감정 실무 지침 체계에 맞춰 분류한 뒤 최종 성과품에 수록했습니다.

전유부 조사 및 최종 기술 보고서 체계화는 아래의 순서로 실행했습니다.

1. 세대별 도면 및 마감 상세 분석

• 침실, 주방, 욕실 등 각 실별 창호 규격, 단열재 사양, 방수 공법 기준을 도면에서 추출했습니다.

1. 현장 정밀 실측 및 결함 확인

• 목문 하부 이격, 창호 틀 수직도, 바닥 마루 평활도를 허용오차 기준과 비교 실측했습니다.

1. 은폐부 단열 및 방수 시공 상태 검토

• 싱크대 하부 배관 보온재, 욕실 천장 내부 단열재 사양, 코너 보강 방수 상태를 확인했습니다.

1. 설비 작동성 및 사용성 검증

• 주방 렌지후드 배기 풍량, 홈네트워크 월패드, 도어록 등 전기, 통신 기기 작동성을 점검했습니다.

1. 법원 감정 실무 기준 연계 데이터 정리

• 서울중앙지방법원 건설감정실무지침을 바탕으로 사용검사 전, 후 하자를 나누어 정리했습니다.

1. 최종 기술 검증 보고서 편철 및 납품

• 공종별 결함 원인 분석표, 현장 실측 증빙 사진, 객관적 보수 방안을 수록한 성과품을 작성했습니다.

창호와 목문 및 단열 마감 불량 상태 실측 조사 단계

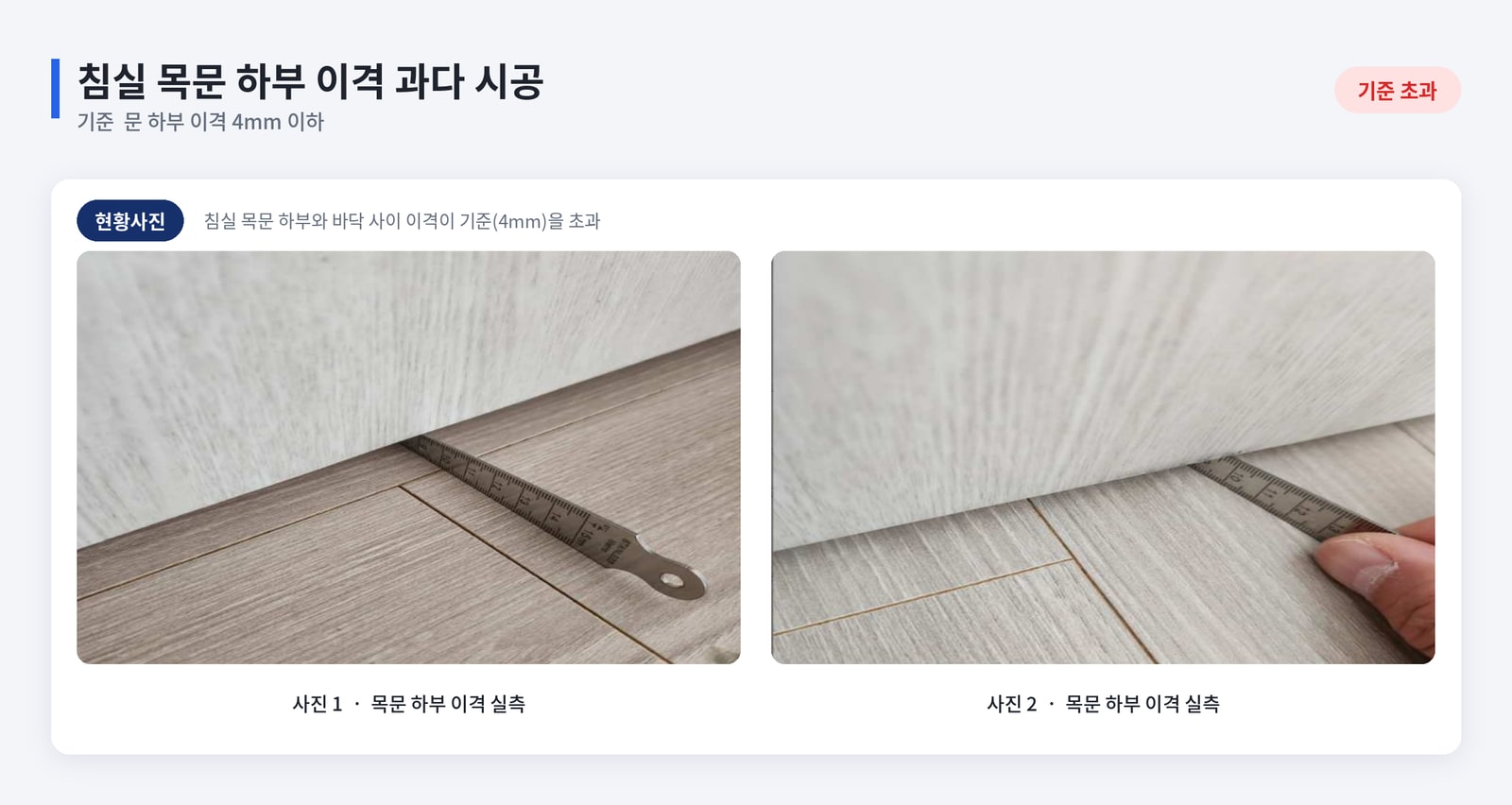

세대 내부에서는 침실 목문 하부와 바닥 마감재 사이의 이격 거리를 틈새 게이지로 측정하여 시방 기준 초과 여부를 확인했습니다. 목제 창호틀의 수직도 허용오차와 거실 바닥 마루의 평활도 기준(3m당 2mm 이내)을 레이저 레벨기로 검증해 단차 발생 구간을 도면에 표시해 두었습니다.

창호 쪽은 모헤어 밀착 상태를 봤습니다. 틈새가 벌어져 외풍이나 결로가 생기지 않는지 확인하기 위함입니다. 손으로 만지고 눈으로 짚어낸 도배지 들뜸이나 이음매 단차, 마루판 솟음 같은 마감 결함들도 일일이 도면 위치와 함께 적어 두었습니다.

싱크대 하부 난방 코일 배관 보온재는 두께와 재질을 실측하여 설계 사양 충족 여부를 확인한 부위입니다. 점검구를 열어 확인한 욕실 천장 내부에서는 단열재의 종별 두께와 코너 부위 우레탄 도막 방수 시공 상태를 설계 기준과 일대일로 비교했습니다.

법원 감정 실무 지침과 시방서 기준 적용 보고서 작성 단계

수집된 결함 데이터는 공동주택관리법 시행령과 서울중앙지방법원 건설감정실무지침 분류 체계에 맞춰 정렬했습니다. 사용검사 전 발생한 미시공, 오시공, 변경시공 항목과 사용검사 후 발생한 연차별 하자를 엄격히 구분하여 기술적 검증 의견을 기술했습니다.

구조체 균열은 유형별로 나눴습니다. 건식 균열인지 누수가 겹친 습식 균열인지, 혹은 그물망 형태인지 묶어 적합한 보수 공법 근거를 갖췄습니다. 마감재 두께 미달과 공정 누락 항목은 현장 실측값과 설계 규격을 나란히 둔 대비표로 정리해 시공사 측에 제시할 근거를 분명히 세웠습니다.

작성된 보고서는 보수 범위 확정과 권리 구제를 위한 기술 증빙 자료로 활용할 수 있도록 공종별 내역서 체계에 맞추어 편철 납품했습니다. 단지 전체의 품질 실태를 한눈에 파악할 수 있는 총괄 분석표도 함께 실려 있습니다.

자주 묻는 질문

공용부 마감재 두께 부족은 어떤 방식으로 검증합니까?

현장 실측값을 준공도면과 공사시방서 기준에 직접 맞대어 봅니다. 에폭시 도막이나 도장면은 정밀 비파괴 장비로 여러 차례 실측하고, 금속재와 석재는 마이크로미터나 버니어 캘리퍼스로 단면 치수를 재어 설계 미달 여부를 가려냅니다.

사용검사 전 하자와 사용검사 후 하자의 구분 기준은 무엇입니까?

사용검사 전 하자는 설계도서에 명기된 공정이 누락된 미시공이나 도면과 다르게 시공된 오시공 및 변경시공을 뜻합니다. 사용검사 후 하자는 준공 이후 건물의 사용 과정에서 발생한 구조체 균열, 누수, 파손, 마감재 탈락 등 연차별 담보책임 대상 결함을 의미합니다.

고층 아파트 외벽 조사는 안전상 어떻게 진행합니까?

작업자 접근이 제한되는 고층 외벽과 옥탑 구조체는 고해상도 카메라를 실은 드론으로 조사합니다. 사전에 설정한 비행 동선을 따라 균열, 도장 박리, 창호 실링재 손상 부위를 연속 촬영하고 이를 전개도에 매핑하는 방식입니다.

세대 내부 점검 과정에서는 주로 무엇을 확인합니까?

창호와 목문의 수직, 수평도 및 하부 이격 거리, 바닥 마루 평활도, 도배 마감 상태를 우선 점검합니다. 점검구를 통해 싱크대 하부 배관 보온재 규격, 욕실 천장 단열재 두께, 방수턱 시공 상태 등 은폐된 구조 부위의 설계 기준 부합 여부를 중점 확인합니다.
