[서울 서초] OO주택 인접건축물 정밀안전점검

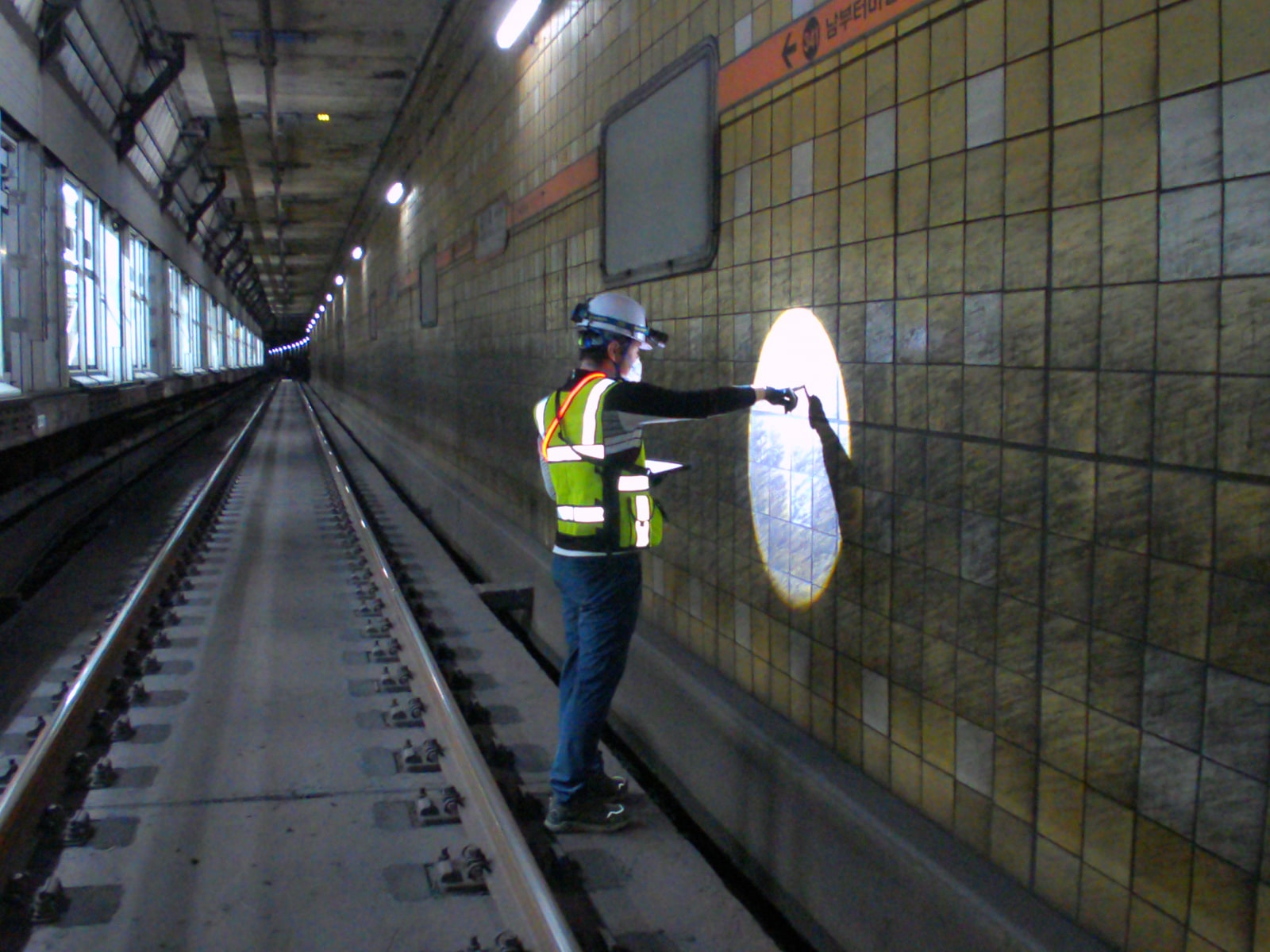

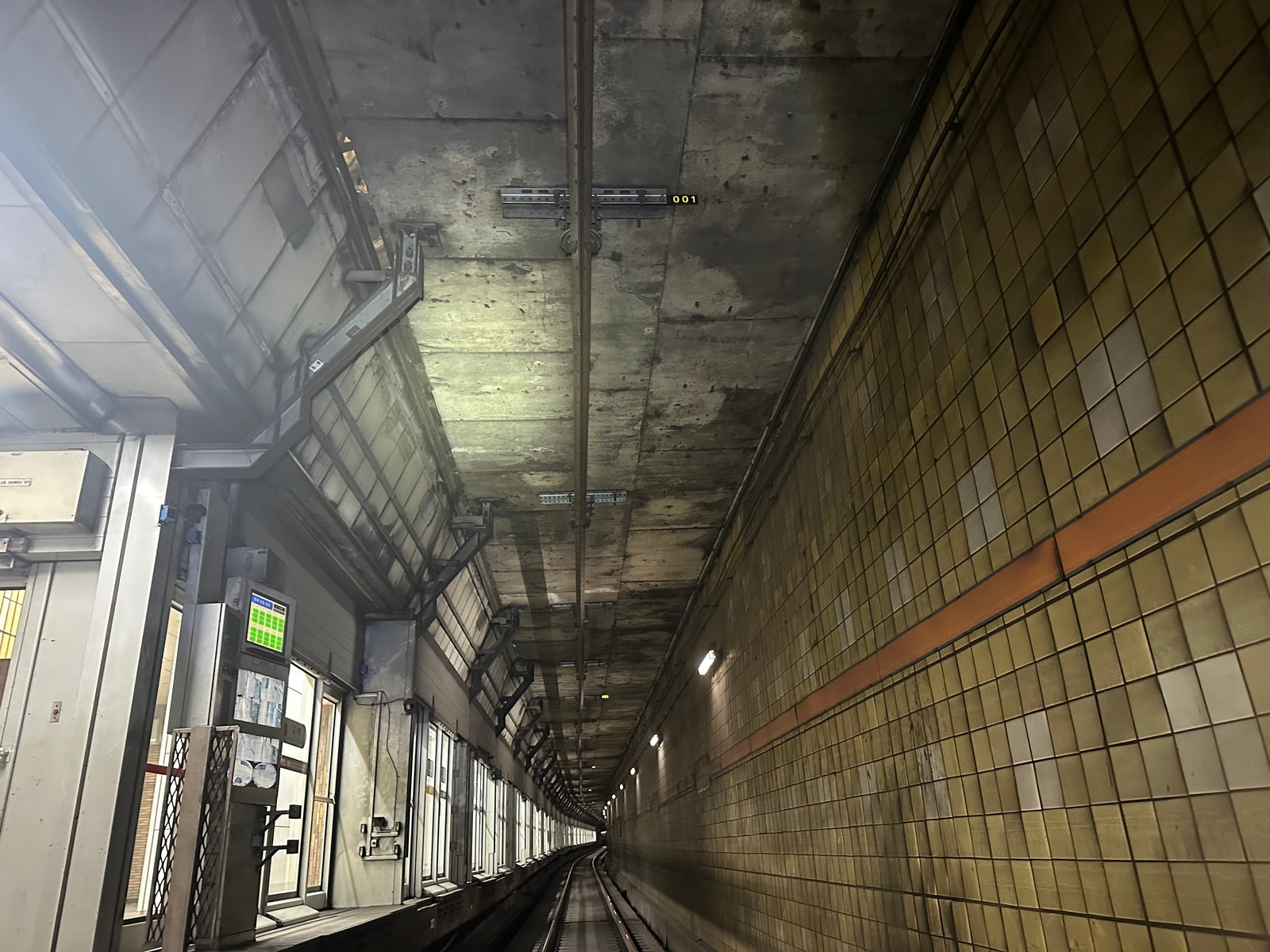

굴착공사 이후 철도 구조체의 변화를 객관적으로 비교하려면 터파기 전에 어떤 상태였는지 기준 기록이 남아 있어야 합니다. 홈체크 토목안전진단 기술팀은 서울 서초구 인접 굴착공사에 대비하여 지하철 본선과 역사 시설물의 공사 전 안전점검을 수행했습니다. 현장조사와 재료시험, 계측관리계획 검토는 2024년 8월에 완료된 상태입니다.

조사 초점은 신축 주택이 아니라 터파기 구간과 맞닿은 철도시설물에 맞췄습니다. 기준치를 먼저 세운 후 시공 중 변위를 대조할 외관 기록과 콘크리트 시험치를 먼저 챙겼고, 착수 전 현장조사와 이후 감시계획은 그 성격을 갈라 검토를 마쳤습니다.

철도보호지구 인접굴착공사에 따른 사전 안전점검 법적 기준 및 절차

인접 굴착공사를 시작하기 전 기존 철도시설물의 초기 거동과 결함 상태를 남겨두는 일이 이번 과업의 목적입니다. 현장 보고서에 기록된 주요 절차는 아래와 같습니다.

1. 설계도서와 시방서, 보수 이력을 검토하여 조사 대상 구조물의 제원을 파악했습니다.
2. 본선과 역사 시설물에 접근하여 외관조사와 콘크리트 재료시험을 실시하였습니다.
3. 기존 계측관리계획을 검토하여 공사 전 기록을 시공 중 감시에 연계할 항목을 확인하는 절차를 거쳤습니다.

철도안전법 제45조에 근거한 안전점검 과업 배경과 사전 조사 단계

과업 배경은 철도보호지구에 인접한 굴착이 기존 철도시설물에 미치는 영향을 추적할 기초자료를 확보하는 데 있습니다. 보고서는 철도안전법의 철도보호지구 행위제한 규정을 과업 수행 근거로 제시하였습니다.

법령상 행위제한 규정과 현장 시험항목은 성격이 다릅니다. 법 조항이 적혀 있다고 모든 시험 장비를 무조건 동원하지는 않습니다. 이번 과업은 외관조사와 재료시험, 계측계획 검토에 한정해 수행했습니다. 일반적인 규정 배경은 국가법령정보센터의 철도안전법에서 확인 가능합니다.

설계도서 및 보수 이력 분석을 통한 구조물 제원 파악 절차

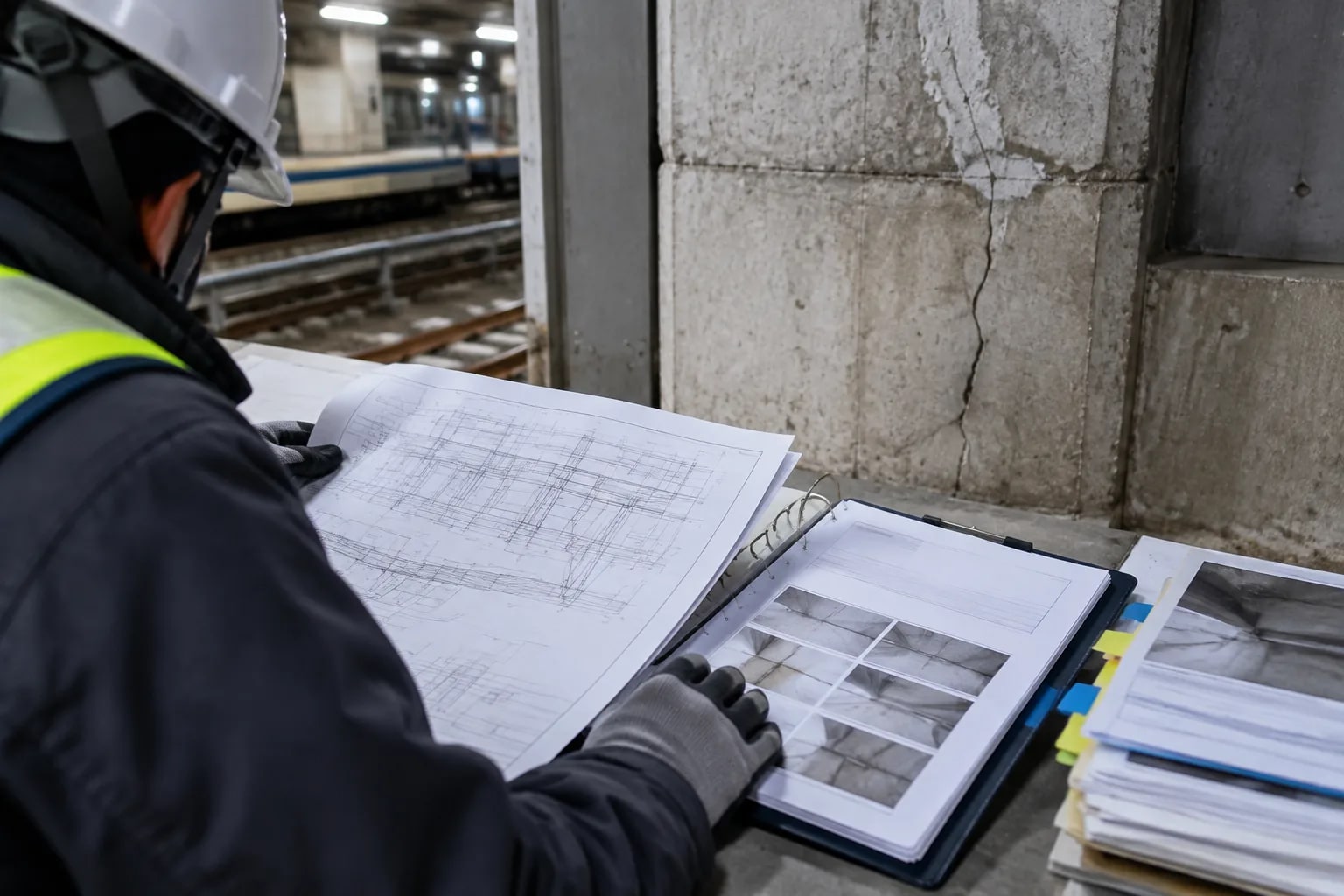

설계도서와 시방서, 보수 이력자료를 바탕으로 대상 구조물의 기본 제원을 파악했습니다. 도서 검토는 현장에서 실제로 접근할 부재를 구분하고 기존 구조물의 골조 구성을 이해하기 위한 선행 작업이었습니다.

본선 콘크리트 박스와 역사 내부 공간을 함께 살폈습니다. 구역별 조사 수치가 섞이지 않도록 부재 번호를 엄격히 나눴습니다. 과거 보수 기록은 구조물의 현재 상태를 가늠하는 참고자료로만 활용했으며, 구체적인 보수 위치나 세부 판정 결과는 공개하지 않습니다.

본선 터널 구조체 외관조사망도 작성 및 결함 실측 기준

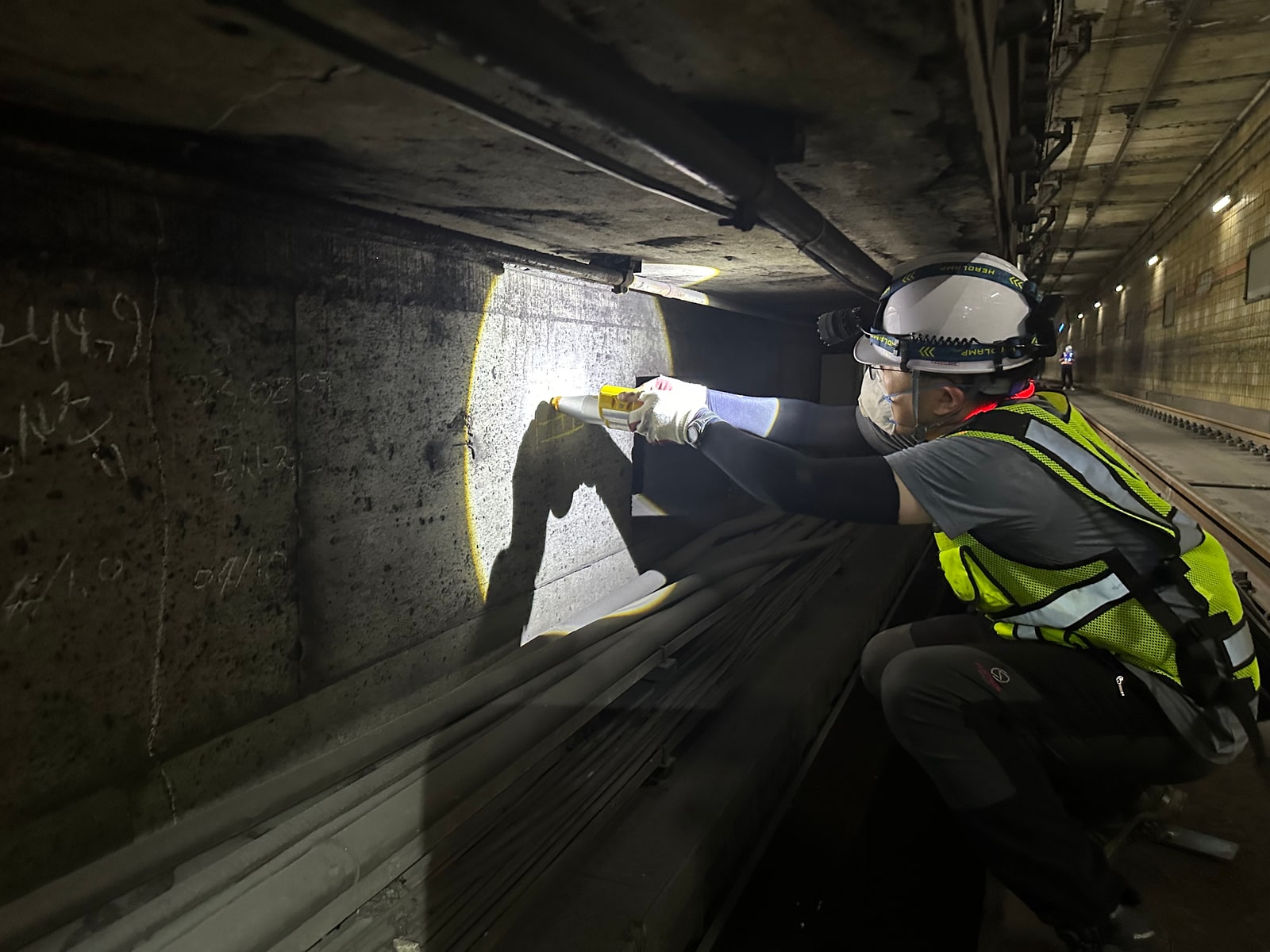

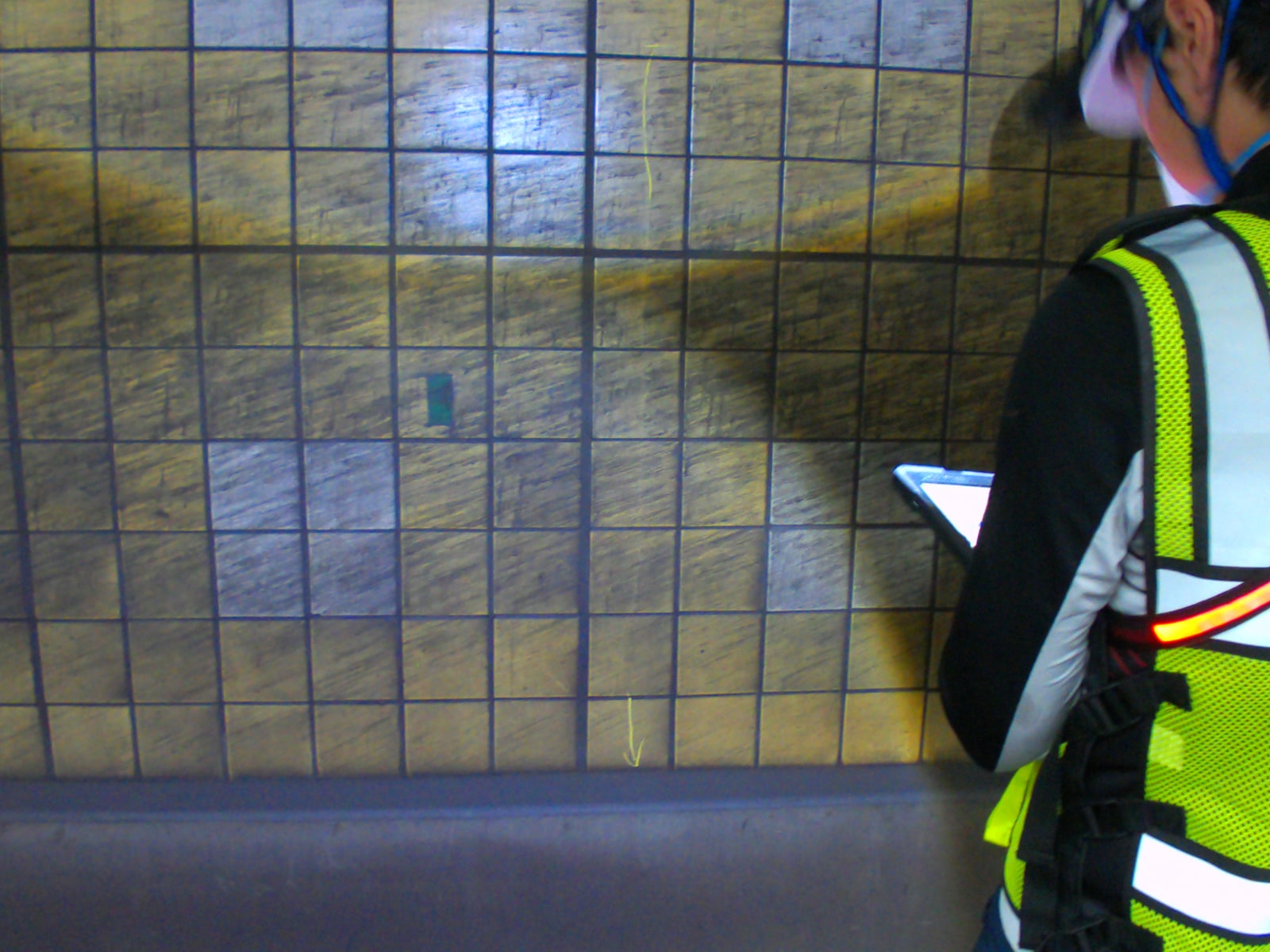

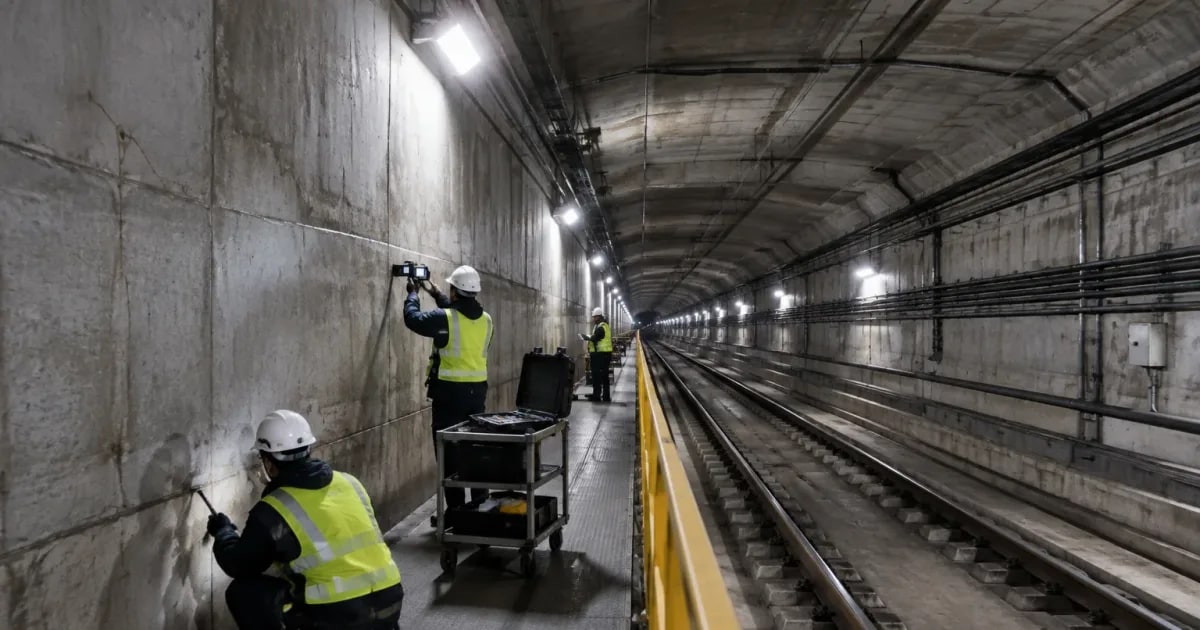

본선 구조체는 근접 육안조사와 표면 청음조사, 균열 실측을 병행하여 상태를 확인했습니다. 현장에서 면밀히 확인한 항목은 다음과 같습니다.

• 콘크리트 부재별 균열의 위치와 진행 방향, 폭과 길이를 조사했습니다.
• 백태와 재료분리 등 콘크리트 표면 손상 상태를 외관조사 항목으로 구분하였습니다.
• 점검망치로 표면을 두드려 박리, 박락 및 내부 공동 여부를 파악했습니다.
• 균열폭 측정기와 버니어 캘리퍼스를 사용하여 외관 전개도 표기에 필요한 실측 치수를 측정해 두었습니다.

점검대차를 활용한 콘크리트 박스 부재별 미세 균열 및 재료분리 조사

점검대차와 우마를 써서 구조체에 다가갔습니다. 부재 표면 상태를 살피는 과정에서 원거리 어림짐작은 배제했습니다. 균열폭 측정기와 버니어 캘리퍼스로 개별 결함의 폭과 길이를 일일이 직접 실측했습니다.

육안조사와 청음조사는 목적이 다릅니다. 눈으로는 균열 형상과 백태, 재료분리 같은 겉면 손상을 훑고, 망치 타격음으로는 눈에 안 띄는 속 들뜸과 공동을 가려냅니다. 이렇게 전개망도에 적어 둔 결함 위치와 실측치는 터파기 공사 뒤 동일 부위를 대조할 기준선 역할을 합니다.

콘크리트 구조체 내구성 및 물성 검증을 위한 비파괴 현장 시험

콘크리트 재료조사에는 반발경도시험, 철근배근 탐사, 탄산화 깊이 측정을 적용했습니다. 시험별로 측정하는 물성치가 다르므로 개별 항목으로 구분하여 진행되었습니다. 탄산화 깊이 측정은 전동드릴 천공이 수반되므로 모든 항목을 단순 표면 비파괴 시험으로만 분류하지는 않습니다.

시험 항목	사용 장비와 방식	확인한 항목
반발경도시험	NR식 슈미트해머로 연마한 표면 타격	반발경도에 따른 압축강도 추정자료
철근배근 탐사	NJJ-95A 전자기파 레이다 탐지기	주철근과 배력철근의 간격, 피복두께
탄산화 깊이 측정	전동드릴 천공 후 페놀프탈레인 용액 분무	발색 반응에 따른 탄산화 깊이

슈미트해머 표면 타격을 통한 부재별 콘크리트 압축강도 추정

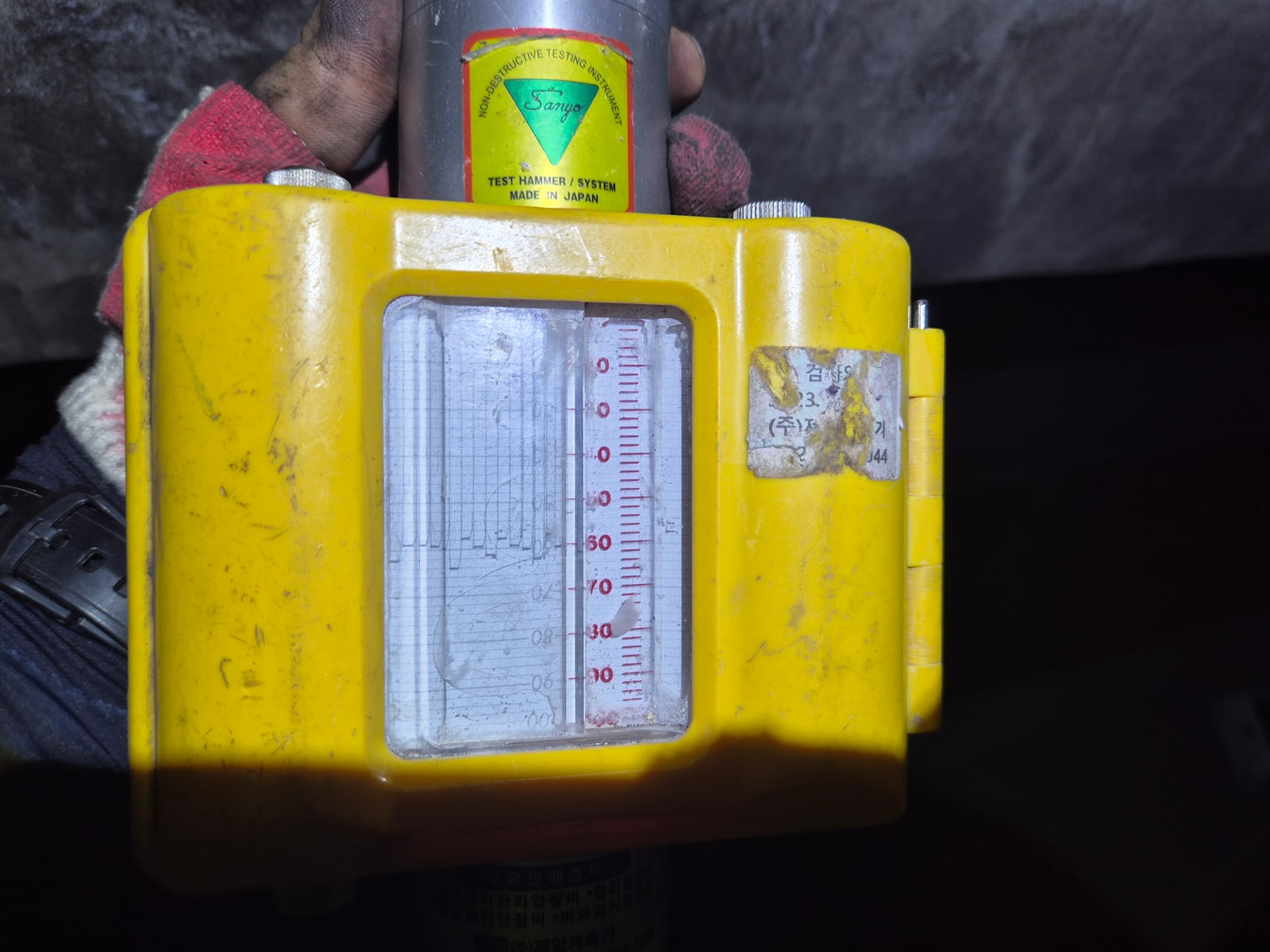

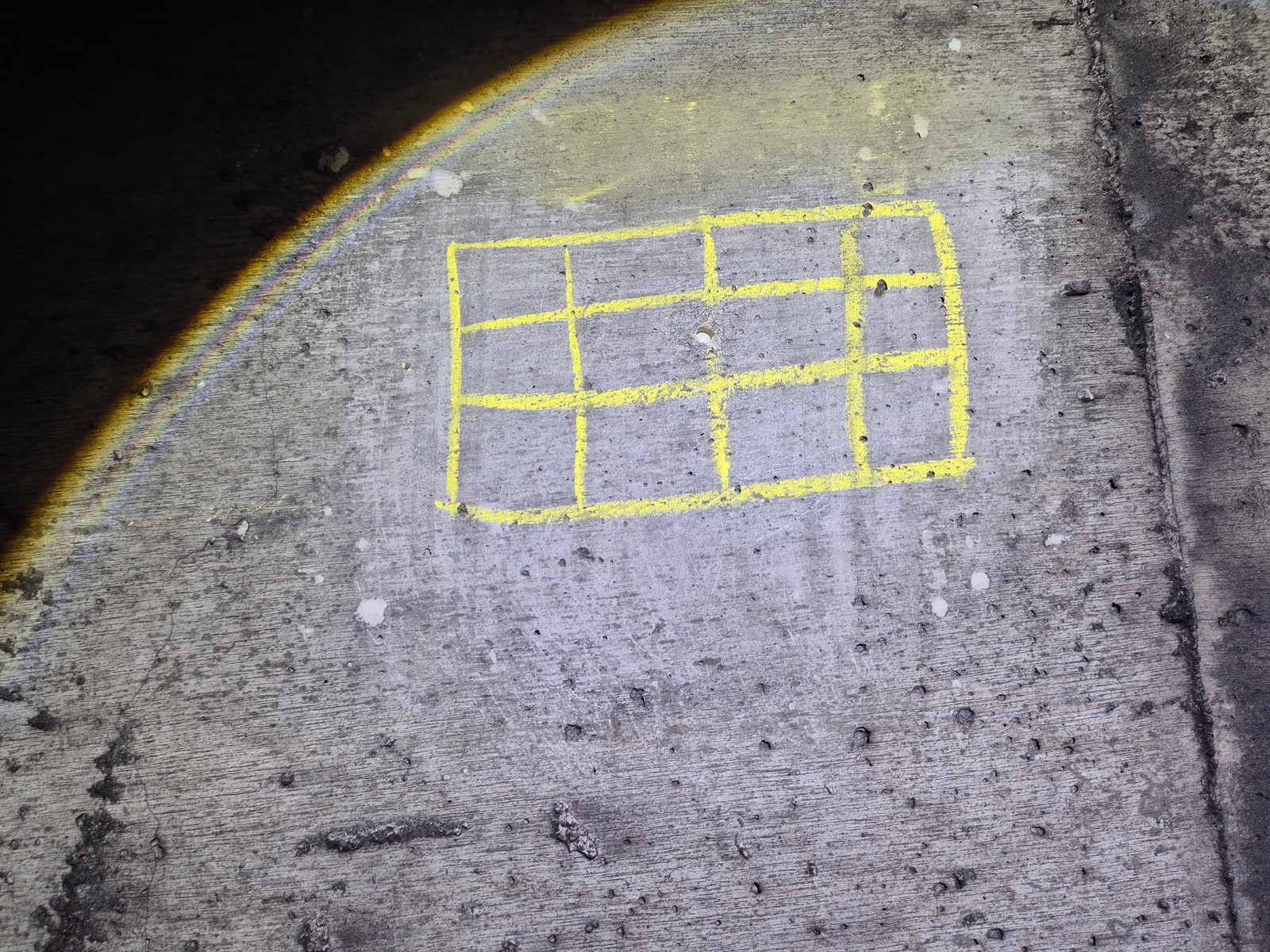

NR식 반발경도측정기인 슈미트해머를 사용하여 콘크리트 압축강도 추정시험을 실시했습니다. 시험 부위 표면을 고르게 연마한 뒤 타격점별 반발경도를 순서대로 기록하였습니다.

반발경도는 표면 타격 시 되튀는 반응을 활용하는 측정값이며, 시편을 직접 파괴 압축한 실측값과는 차이가 있습니다. 보고서에서는 측정된 반발경도에 산출식을 적용하여 추정 강도를 도출했습니다. 본선과 역사 구간은 조사 위치별로 자료를 분리하여 정리해 두었으며, 개별 추정값과 등급 판정은 공개하지 않습니다.

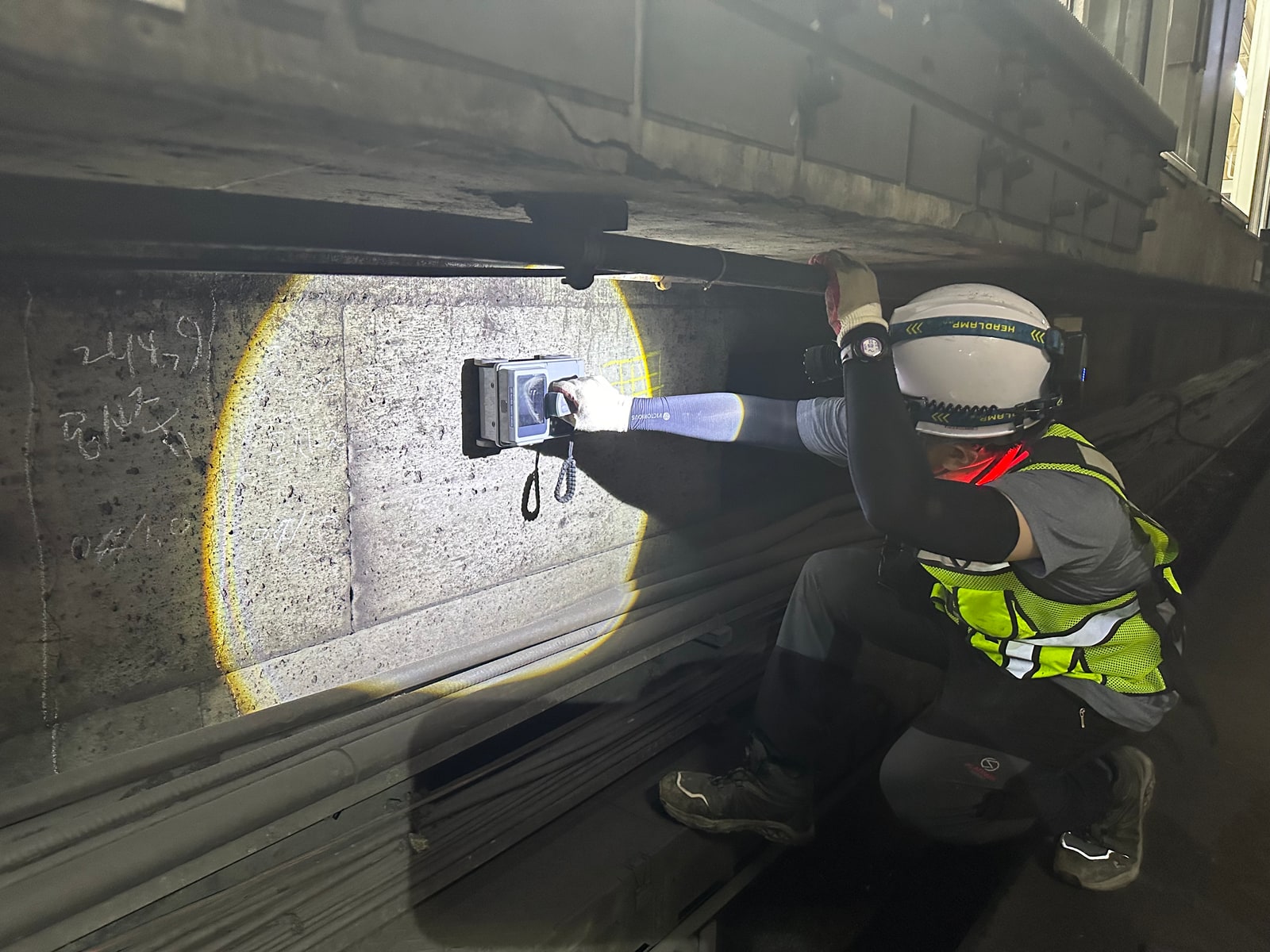

전자기파 레이다 탐사기를 활용한 철근 배근 간격 및 피복두께 실측

NJJ-95A 철근탐지기를 사용하여 승강장 하부벽체의 주철근과 배력철근 배치, 피복두께를 측정했습니다. 전자기파 레이다 방식으로 콘크리트 피복 내부의 철근 배근을 탐사한 작업입니다.

탐사 데이터에서는 주철근과 배력철근을 각각 구분하여 배근 간격과 피복두께를 정리하였습니다. 철근 배치 정보와 콘크리트 표면의 결함 기록은 기술적으로 분리해야 하는 데이터입니다. 표면에서 보이는 균열이나 박리 형상만으로 내부 철근 위치를 추정하지 않고, 전용 탐사장비로 실측값을 확보해 두었습니다.

페놀프탈레인 분무 시험을 통한 탄산화 깊이 측정 및 잔존수명 검토

전동드릴로 콘크리트를 천공한 뒤 페놀프탈레인 용액을 분무하여 탄산화 깊이를 실측했습니다. 콘크리트 표면 변색이나 백태만으로 중성화 상태를 예단하지 않고, 신선한 파쇄면에 나타나는 지시약의 발색 반응을 직접 확인한 절차였습니다.

측정한 탄산화 깊이는 철근 피복두께와 맞대어 부식 저항 여력을 살폈습니다. 잔여 탄산화 속도를 따지려면 현재 측정치 외에도 공용 기간과 환경 조건 같은 가정이 맞물려야 합니다. 판정 결과는 싣지 않았습니다. 시설물의 예측 수명이나 합격 여부를 다루기보다 현장에서 밟은 시험 절차와 검토 틀을 정리하는 데 집중했습니다.

시공 중 철도시설물 변위 감시를 위한 계측관리계획 검토

시공 중 변위 감시를 위해 기존 계측관리계획의 장비 구성과 관리기준을 검토했습니다. 검토 대상에는 EL-BEAM 경사계, 균열측정계, 지하수위계, 진동측정계가 포함되어 있습니다.

이번 용역에서 확인된 실제 업무 범위는 계획서 상의 계측관리체계를 사전 검토한 것입니다. 계측기를 현장에 직접 거치하고 상시 모니터링 경보망을 가동하는 단계까지 수행한 것으로 확대 서술하지는 않습니다. 공사 전 확보한 외관 및 강도 조사자료를 시공 단계에서 어떤 계측항목과 연계하여 감시할지 타당성을 짚어본 범위였습니다.

EL-BEAM 경사계와 균열측정계를 활용한 구조물 거동 감시 체계

EL-BEAM 경사계와 균열측정계는 구조물의 경사각 변화와 균열 진전을 구분하여 모니터링하는 계획 항목으로 검토했습니다. 구조체 전체의 기울어짐과 국부 부재에 국한된 미세 균열 변화는 감시 목적이 전혀 다르기 때문입니다.

계획서에는 계측기 설치 단면과 단계별 허용 기준이 나옵니다. 초기 결함의 위치와 규모는 착공 전 실측으로 확정합니다. 반면 터파기 이후 발생하는 추가 거동은 시공 중 계측으로 실시간 추적해야 하므로, 검토 과정에서 두 자료의 성격과 관리 용도를 명확히 구분해 두었습니다.

지하수위계 및 진동측정계 배치를 통한 지반 연동 모니터링 검토

지하수위계와 진동측정계는 지반 변동 및 공사 충격을 추적하기 위한 연동 감시 항목으로 검토했습니다. 터파기로 인한 지하수위 저하나 발파, 장비 진동은 구조체 자체의 경사나 균열 변위와 성격이 다른 외부 작용 요인입니다.

현장 실측 데이터를 분석하는 일과는 성격이 다릅니다. 이번 점검은 터파기를 앞두고 세운 사전 감시계획의 얼개와 타당성을 따져보는 선에 맞췄습니다. 계측기 거치 위치와 감시 주기 같은 배치계획을 살핀 것이며, 당시 현장에 수위 저하나 진동 문제가 실제로 생겼다는 뜻은 아닙니다.

시공 단계별 변위 관리기준치 설정 및 이상변위 대응 기준

공사 중 계측치를 판정할 단계별 한계 기준을 검토했습니다. 항목마다 단위와 거동이 다릅니다. 경사나 균열 폭, 수위, 진동에 각기 독립된 기준을 두어야 판단 착오를 막습니다.

설정된 관리기준은 터파기 진행 중 계측 이상 여부를 판단하기 위한 한계선이며, 공사 전 외관조사 단계의 결함 등급을 대신하는 잣대는 아닙니다. 이번 성과 공유에서는 관리기준 수치의 대외 공개를 제한합니다. 허용 기준 초과 시 취해야 할 긴급 대응 조치나 차수 보강 등은 계획안 검토 항목이었으며, 현장 실무 대응을 직접 수행했다고 기재하지는 않습니다.

공사 전 기준치 확립 및 시공 중 단계별 안전관리 연계 체계

터파기 전 상태를 적어둔 기록은 기준선이 됩니다. 나중에 공사를 진행하면서 구조물에 새로운 손상이 생겼는지 따져볼 때 이 자료와 견주게 됩니다. 이번 보고서는 굴착 이후의 변위를 다룬 최종 결론서가 아니며, 공사 전 안전성을 짚어둔 사전 점검 성과품입니다.

후속 점검 단계에서는 이번에 확보한 조사망도 부재 번호와 측정 위치를 기준으로 구조체 변화 유무를 직관적으로 비교할 수 있습니다. 사전 점검 결과만으로 굴착 공사 중 또는 준공 시점의 철도 시설물 상태를 섣불리 단정 지을 수는 없습니다. 보고서 본문에서도 터파기 진행 중 정기 점검과 공사 완료 후 사후 점검을 필수 조건으로 제시해 두었습니다.

공사 전 초기 결함 전산화 기록과 시공 중 정기 비교 체계 구축

조사 부재 위치와 외관 균열망도, 재료시험 결과를 맞물려 초기 기록을 검토해 두었습니다. 부재와 실측 위치가 일대일로 맞아야 합니다. 도면 전산화 자료를 현장에 대입할 때 비로소 비교 데이터로서 실효성이 살아나는 까닭입니다.

별도의 전산 데이터베이스 플랫폼을 납품하거나 관리 시스템을 직접 운영하지는 않았습니다. 최종 납품 성과품은 공사 전 안전점검 보고서와 부록의 외관망도, 시험 측정표입니다. 시스템 운영 용역 자체와는 명확히 선을 긋습니다. 향후 시공 단계에서 쓸 비교 점검 방안을 기술적으로 제시하는 선에서 과업을 마무리했습니다.

자주 묻는 질문

이번 공사 전 점검에서 실제로 조사한 대상은 무엇입니까?

인접 굴착공사의 영향을 검토하기 위한 지하철 본선과 역사 시설물입니다. 본선 콘크리트 박스 구조체와 역사 내부를 조사했으며, 신축 주택 자체를 조사한 과업으로 설명하지 않습니다.

본선 구조체에는 어떤 방식으로 접근했습니까?

점검대차와 우마를 활용하여 부재에 근접했습니다. 육안조사와 점검망치 청음조사, 균열폭 측정기와 캘리퍼스를 활용한 실측 작업을 병행하였습니다.

콘크리트 시험에는 어떤 장비를 사용했습니까?

NR식 슈미트해머와 NJJ-95A 철근탐지기를 사용했습니다. 탄산화 깊이는 전동드릴 천공 후 페놀프탈레인 용액의 발색 반응으로 측정하였습니다.

계측기를 설치하고 시공 중 감시까지 수행한 기록입니까?

이번 자료에서 확인되는 작업은 공사 전 안전점검과 계측관리계획 검토입니다. 계측기 거치나 상시 모니터링 운영을 직접 수행한 실적으로 확대하지 않습니다.

공사 전 보고서로 후속 점검을 대신할 수 있습니까?

공사 전 보고서는 이후 상태를 비교하기 위한 기초자료입니다. 보고서는 공사 진행 중과 완료 후 추가 점검이 필요하다는 조건을 두고 있습니다.
