[서울 종로] OO관광숙박시설 신축공사현장 정밀안전점검

철도보호지구와 맞닿은 부지에서 터파기나 건축물 신축을 진행할 때는 인접 철도 시설물의 변형이나 손상 여부를 선제적으로 확인해야 합니다.

홈체크 토목안전진단 기술팀은 신축공사 착공 전 인접한 지하철 개착터널 100m 구간과 역사 지하 1층부터 지하 4층까지의 구조 부재를 대상으로 사전점검을 수행했습니다. 지반 굴착에 따른 구조적 변위를 사후에 대조하려면 공사 전 원형을 명확한 데이터로 남겨두어야 합니다. 이에 따라 균열이나 누수 흔적 같은 표면 손상을 실측 도면에 매핑하고, 비파괴 강도 및 내구성 시험을 병행해 구조물의 초기 물리적 상태를 측정했습니다.

철도보호지구 인접 공사에 따른 점검 범위와 목적

철도보호지구 안에서 굴착이나 대규모 공사를 시행할 때는 철도안전법에 따라 인접한 철도 시설물의 안전성을 착공 전에 확인해야 합니다. 신축공사 부지와 인접한 본선 개착터널 100m 구간과 지하 4개 층 규모의 역사 시설물이 점검 범위로 지정되었습니다. 공사 중 지반 굴착으로 인한 토압 및 수압 변화가 철도 구조체에 미칠 수 있는 영향을 예측하고, 기존에 이미 존재하던 균열이나 결함을 명확히 구분해 두는 것이 이번 점검의 주된 목적입니다.

철도안전법에 근거한 사전 영향성 검토 체계

철도안전법 제45조에 따르면 철도경계선으로부터 30m 이내의 철도보호지구에서 건축물 신축이나 굴착 행위를 할 경우 안전관리 대책을 수립하도록 규정되어 있습니다. 인접 부지의 터파기 작업은 주변 지반의 응력 상태를 변화시켜 터널 구조물이나 역사 지하 벽체에 부등침하나 단면 변형을 유발할 우려가 있습니다. 착공 전 사전점검을 통해 현시점의 구조물 형상과 손상 상태를 공학적으로 기록해 두면 든든한 기준선이 마련됩니다.

이 기준선을 사전에 확보해 두어야 이후 공사로 인한 구조적 영향 여부를 명확히 판정할 수 있습니다.

개착터널 100m 구간 및 지하 4개 층 역사시설 점검 대상

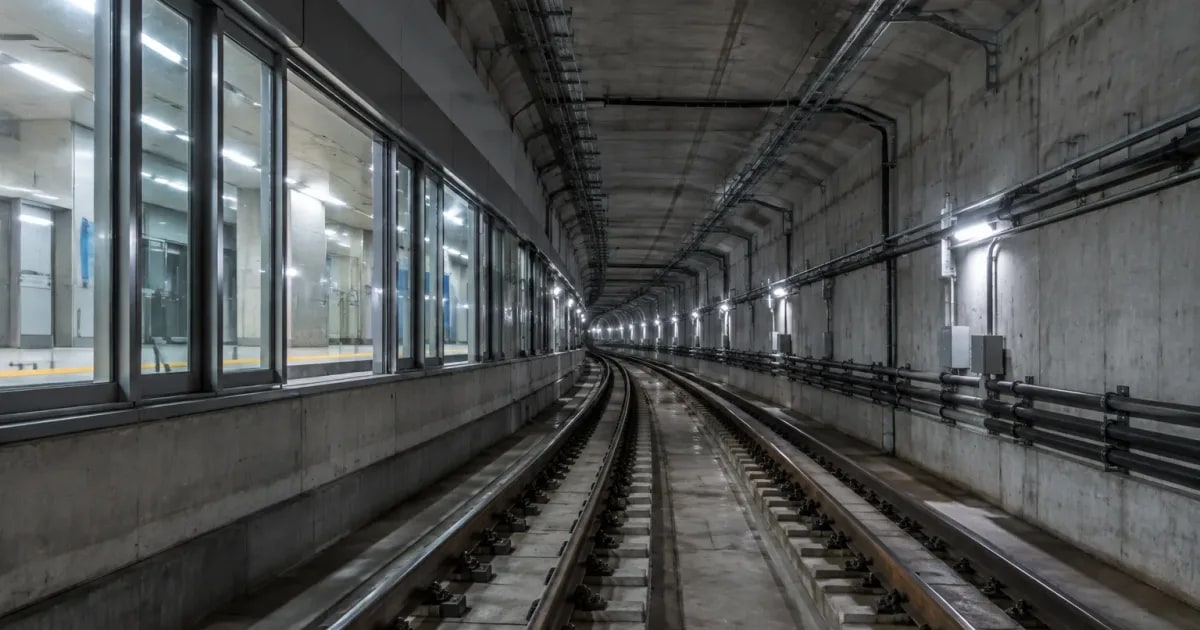

과업 대상은 신축 부지와 인접한 본선 개착터널 100m 구간과 지하 1층부터 지하 4층에 이르는 역사 구조물 전체였습니다. 개착터널 구간은 열차가 통행하는 본선 구간으로, 궤도 주변의 콘크리트 벽체와 상부슬래브가 주요 조사 대상에 해당했습니다. 역사 구조물은 지하 1층 대합실과 출입구, 지하 2층과 3층의 환기실 및 기능실, 지하 4층의 창고와 승강장 부재를 포함해 지하 공간 전 층에 걸쳐 배치가 확인된 구조체를 조사 범위로 설정했습니다. 신축 공사 규모는 연면적 약 3,600㎡에 지하 1층, 지상 14층으로 계획되어 인접 지반에 미치는 영향 범위를 고려했습니다.

터널 및 역사 주요 구조부 외관 손상 조사

터널과 역사 내부 콘크리트 부재, 마감재의 건전성을 확인하기 위해 육안 조사를 진행했습니다. 구조적 균열은 물론 지하 구조물 특성상 자주 나타나는 누수 흔적, 백태, 콘크리트 박리와 철근 노출 여부까지 부재 위치별로 살폈습니다.

• 본선 개착터널 벽체 및 상부슬래브의 건조수축 균열과 시공이음부 누수 흔적
• 역사 대합실 및 계단실 통로부 타일 마감재 균열 및 파손 부위
• 지하 기계환기실 콘크리트 벽체의 단면 박락 및 철근 노출 여부
• 승강장 바닥 및 하부 슬래브의 백태 발생 면적과 재료분리 상태

본선 개착터널 벽체와 상부슬래브 결함 확인

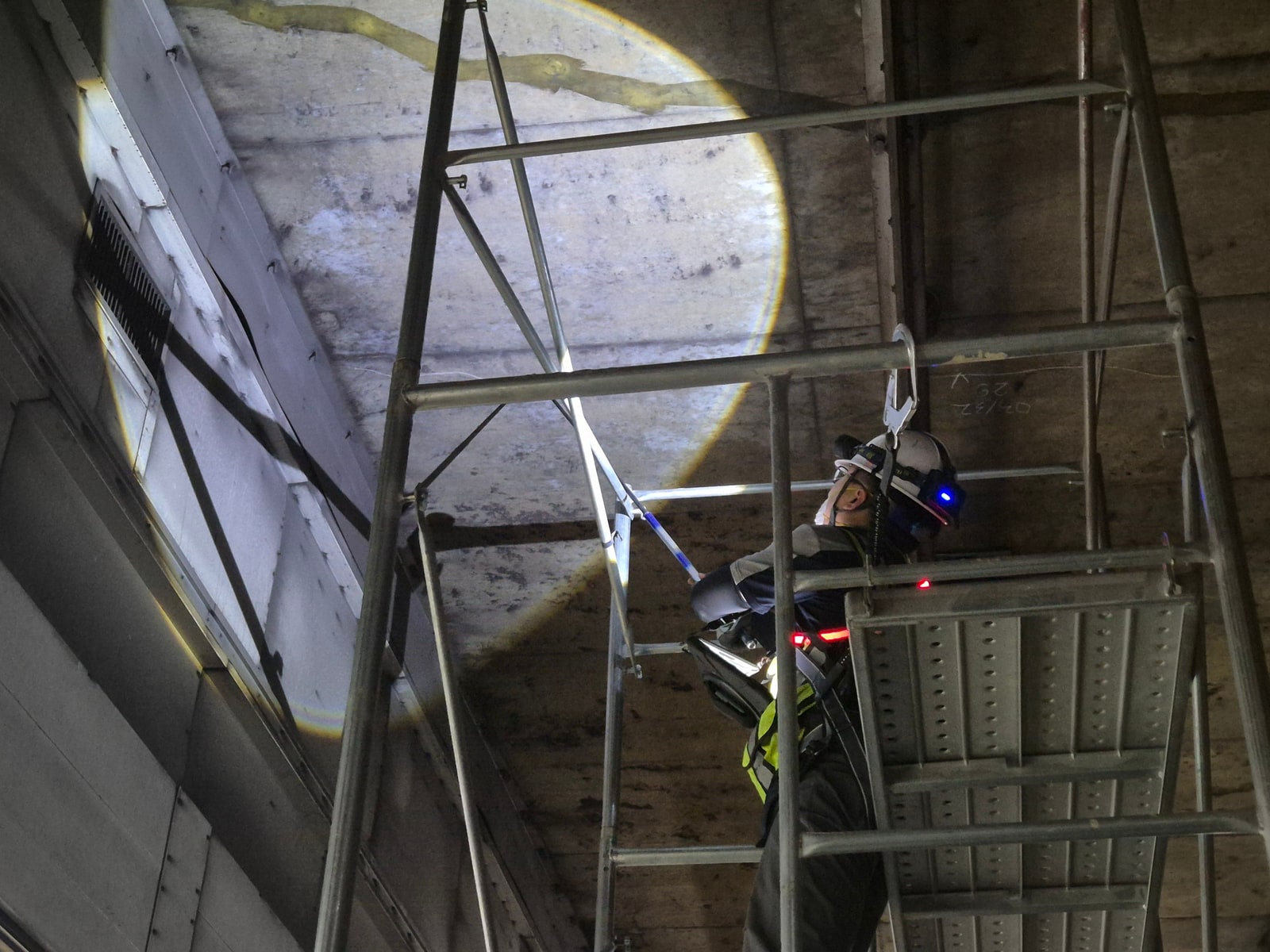

100m 개착터널 본선 구간에서는 콘크리트 벽체와 상부슬래브의 결함 상태를 조사했습니다. 오랜 사용으로 인한 건조수축 및 온도 균열을 폭과 길이별로 실측해 기록했습니다. 시공이음부를 따라 발생한 세로 균열과 백태는 벽체에서, 가로 미세균열 및 국소 습윤 현상은 상부슬래브 하면에서 확인되었습니다. 균열 폭 0.3mm를 기준으로 관리 대상을 구분한 뒤 손상망도에 정확한 위치와 형상을 전개했습니다.

역사 내부 환기실 및 승강장 마감재 손상 점검

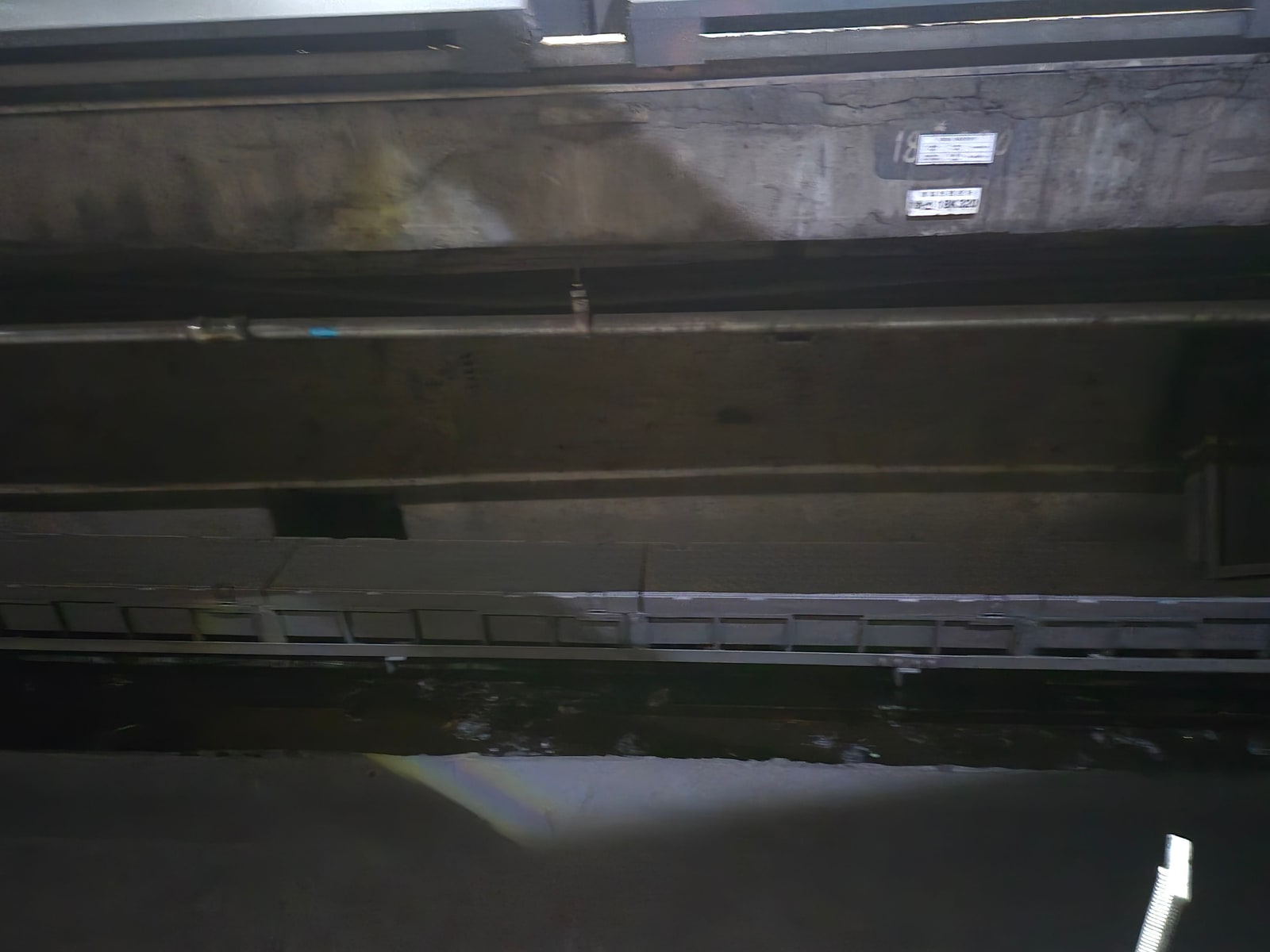

역사 내부는 유동인구가 많은 승강장과 일반인의 접근이 제한된 기계환기실로 구분하여 점검을 진행했습니다. 지하 1층 출입구와 계단실 주변에서는 바닥 및 벽체 타일의 미세한 균열과 파손 부위를 확인했습니다. 지하 2층과 3층 환기실 내부에서는 콘크리트 벽체 표면의 박락 현상과 누수 흔적, 백태 발생 면적을 실측 조사했습니다. 지하 4층 창고 공간의 경우 모서리 부위 재료분리 흔적을 확인하고 향후 변형 여부를 추적할 수 있도록 현장 기록을 정리해 두었습니다.

콘크리트 비파괴 시험 및 내구성 상태 측정

구조물의 내구 성능과 물리적 특성은 육안으로 드러난 표면 손상만으로 가늠하기 어렵기에 비파괴 시험을 함께 진행했습니다. 현장에서 진행한 세부 시험 절차는 아래 순서와 같습니다.

1. 반발경도 시험: 슈미트 해머로 개착터널과 역사 주요 벽체 및 슬래브의 표면 반발도를 측정하고 압축강도를 추정
2. 탄산화 깊이 측정: 콘크리트 표면을 천공한 뒤 페놀프탈레인 용액의 분무 반응으로 중성화 진행 깊이를 확인

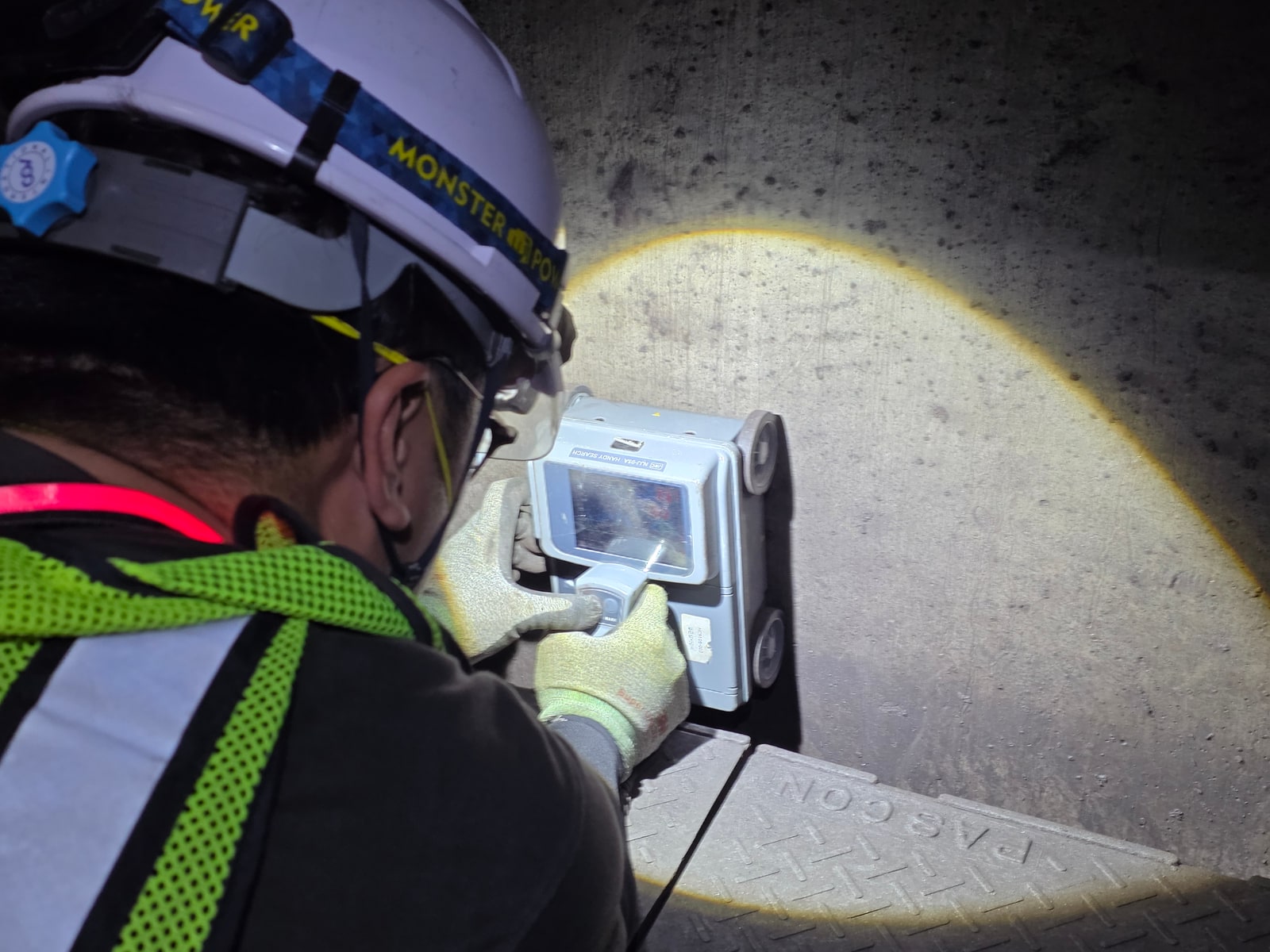

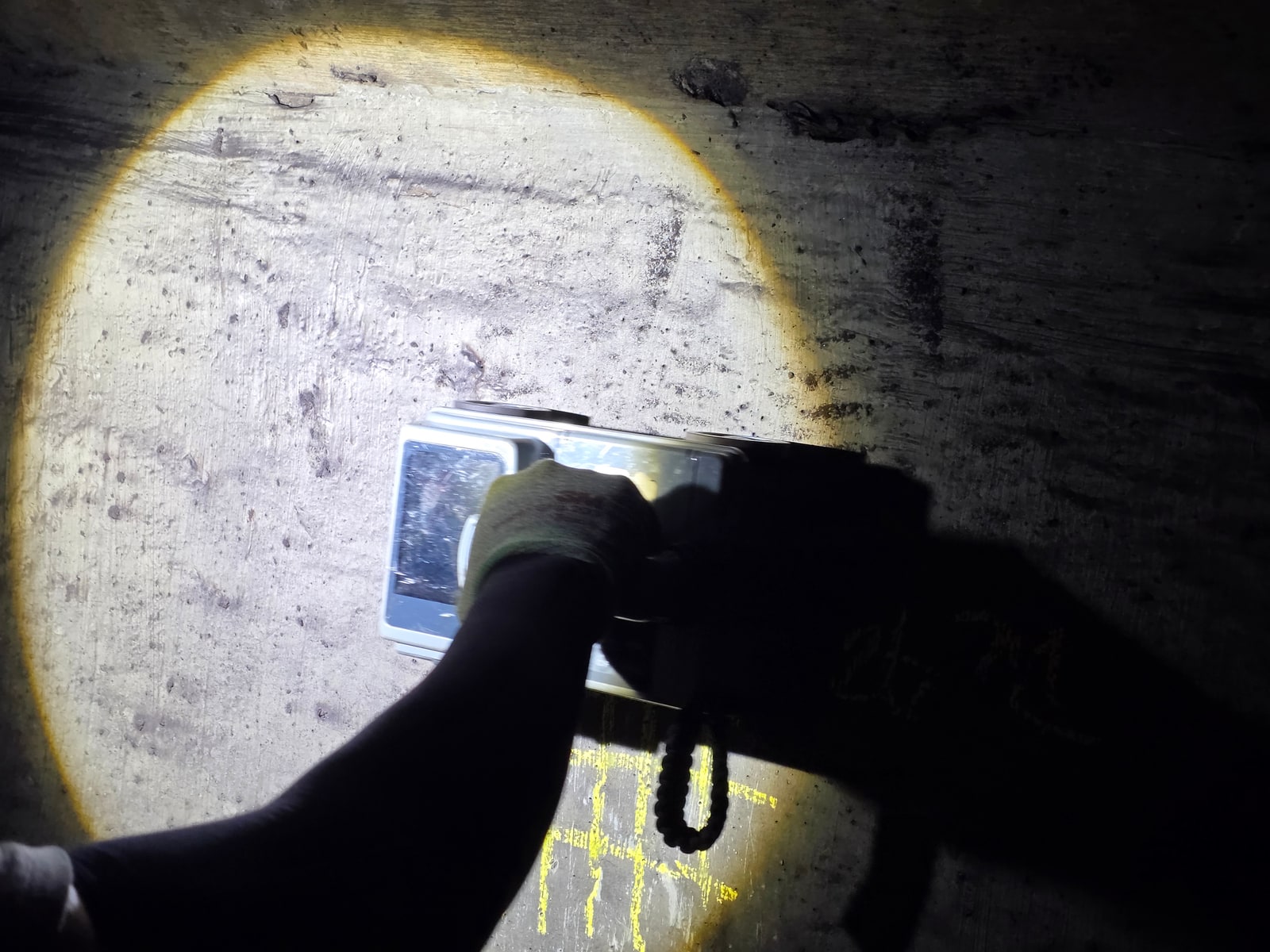

3. 철근 배근 탐사: 전자기 유도 방식의 철근탐사기를 적용해 주요 벽체의 철근 간격과 피복두께를 실측

반발경도시험을 통한 압축강도 추정

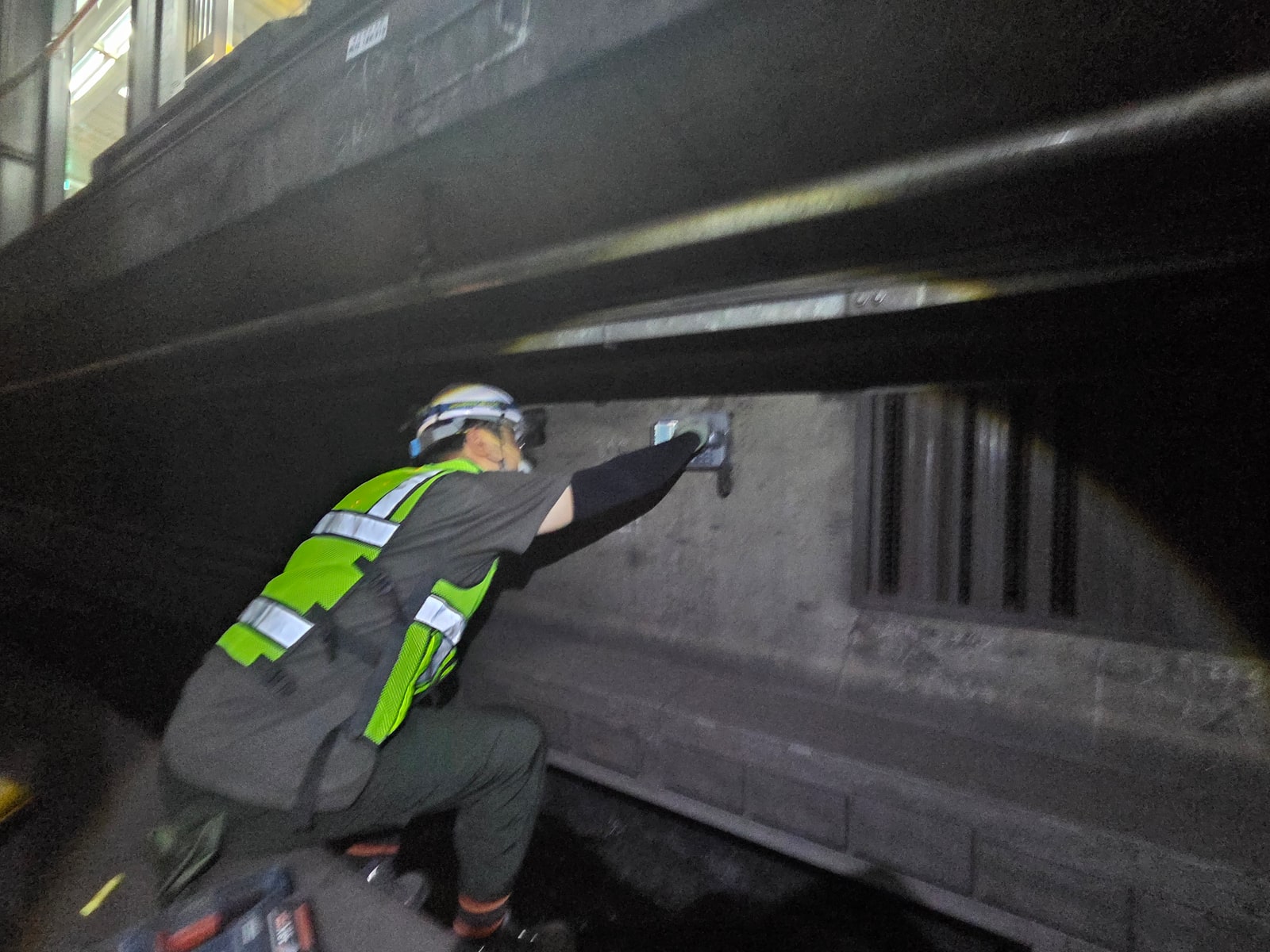

콘크리트의 현재 강도 상태를 추정하기 위해 N형 슈미트 해머를 사용한 반발경도시험을 실시했습니다. 시험은 개착터널 벽체와 역사 지하 환기실 등 주요 구조 부재를 대상으로 표면 마감재를 제거하고 평탄화한 뒤 진행하는 순서를 거쳤습니다. 타격 각도와 콘크리트 건조 상태에 따른 보정값을 적용해 부재별 반발도를 산출했습니다. 산출된 반발도를 기반으로 계산식을 적용해 콘크리트 압축강도를 산정했으며, 설계 기준에 맞는 지지 성능을 유지하고 있는지 평가하는 기초 자료로 삼았습니다.

탄산화 깊이 측정과 철근탐사기를 통한 피복두께 조사

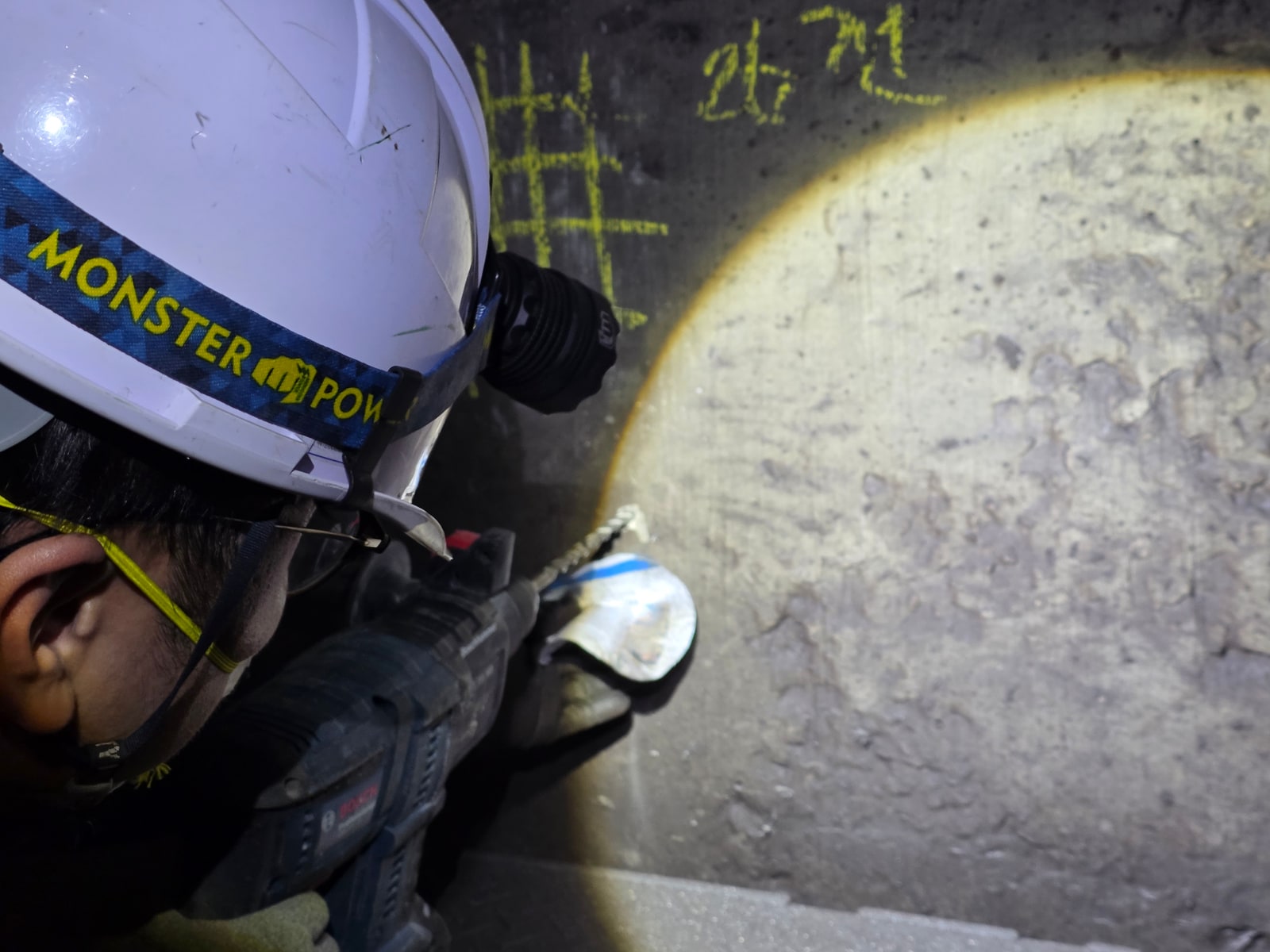

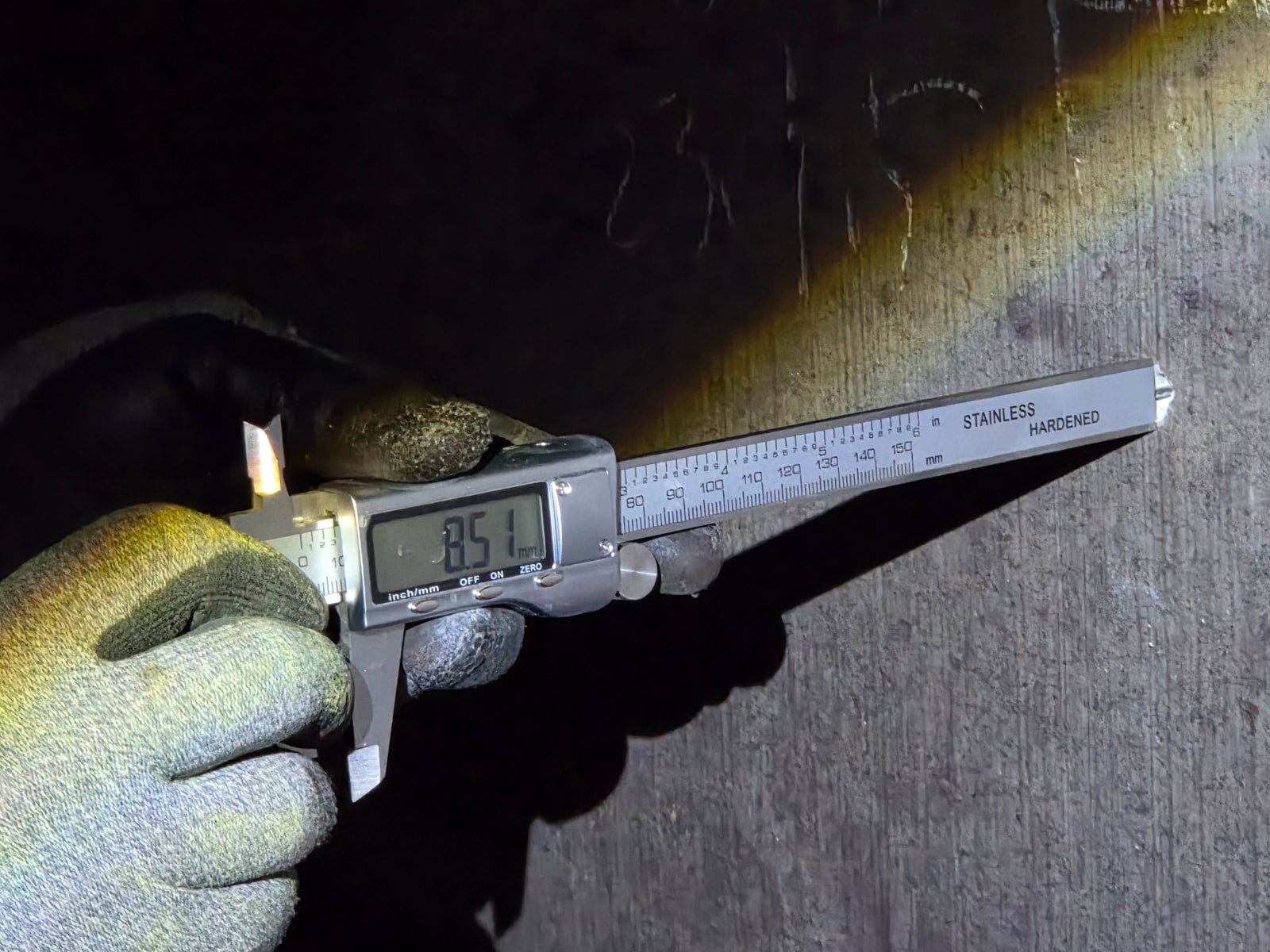

콘크리트 내구성 저하를 확인하기 위해 탄산화 깊이 측정과 철근 피복두께 조사를 병행했습니다. 탄산화 시험은 비구조 부위를 직경 10mm 내외로 천공한 후 페놀프탈레인 1% 용액을 분무하여 적자색 반응 경계면까지의 깊이를 버니어 캘리퍼스로 실측했습니다. 철근탐사는 전자기를 이용한 탐사장비로 벽체 단부와 중앙부의 수직, 수평 철근 간격을 파악하고 실제 피복두께를 확인했습니다. 잔여 피복두께와 탄산화 진행 속도를 비교 검토해 장기적인 내구성 관리 조건을 확인한 상태입니다.

상태평가 결과 정리 및 향후 영향 추적 체계 구축

현장에서 작성한 외관 손상망도와 비파괴 시험 수치를 종합해 부재별 상태평가를 실시했습니다. 결함 개수만 단순 집계하지 않고 손상 위치와 부재의 구조적 중요도를 고려한 가중치를 적용했습니다. 이렇게 도출된 사전점검 결과는 향후 터파기 공사 중 진행될 사중 및 사후 점검의 비교 기준으로 쓰입니다. 계측 관리와 정기 육안 점검을 연계하여 공사로 인한 인접 철도 시설물의 변위나 균열 발생 여부를 추적할 관리 체계를 갖추었습니다.

외관 및 비파괴 시험 종합 상태평가 절차

상태평가 절차는 시설물의 안전 및 유지관리 실시 세부지침의 기준에 맞춰 밟았습니다. 개착터널 본선 구조물과 역사 지하 부대시설을 개별 단위로 나누어 슬래브, 벽체, 기둥 등 부재별 결함도 점수를 산출했습니다. 외관조사에서 실측한 균열 폭과 면적에 비파괴 시험으로 얻은 반발경도, 탄산화 잔여 깊이를 상태평가 서식에 반영해 부재별 상태를 객관적으로 정리했습니다.

철도 인접 공사 안전점검 자주 묻는 질문

철도보호지구 인접 공사 시 사전점검을 착공 전에 수행해야 하는 이유는 무엇인가요?

신축공사 터파기나 지반 굴착이 시작되면 주변 응력 상태가 바뀌면서 인접한 철도 구조체에 구조적 변형이 전달될 수 있습니다. 만약 착공 전에 균열이나 누수, 변형 현황을 기록해 두지 않으면 공사 충격으로 생긴 손상인지 기존 노후화 결함인지 가려내기 어렵습니다. 따라서 사전 점검 데이터는 원인 규명과 분쟁 예방에 기여하며 공사 중 안전관리 기준을 세우는 필수 기초자료가 됩니다.

개착터널과 역사 점검에서 주로 활용하는 비파괴 시험 장비는 무엇이 있나요?

반발경도로 압축강도를 추정하는 N형 슈미트 해머, 배근 간격과 피복두께를 재는 전자기식 철근탐사기, 중성화 깊이를 확인하는 페놀프탈레인 시약과 측정 게이지가 쓰입니다. 구조 부재를 깨지 않고도 현장에서 내구성과 지지력을 곧바로 확인할 수 있습니다.

사전점검 이후 공사 진행 중에는 어떤 관리가 이어지나요?

사전점검에서 축적한 외관 손상망도와 비파괴 시험 수치를 기준선 삼아, 굴착 단계별 사중 점검을 차례로 실시합니다. 터널 벽체의 변위나 지하수위는 자동화 계측기로 상시 감시하게 됩니다. 굴착과 골조 공사가 마무리된 후에는 사후 점검을 통해 초기 데이터와의 변화량을 최종적으로 대조해 판정합니다.
