[경기 안산] OO아파트 정밀안전점검

경기 안산 소재 노후 공동주택을 대상으로 2026년 1월부터 2월까지 수행한 정밀안전점검 절차입니다. 지상 20층 규모 벽식구조 건물의 실측 조사, 비파괴 재료시험, 변위 계측, 상태평가 체계를 정리했습니다.

사전 자료 검토와 부재 실측을 통한 현장 조사 착수

점검 대상은 1985년 12월 준공된 지하 2층, 지상 20층, 연면적 약 12,000㎡ 규모의 제2종시설물 공동주택입니다.

현장 점검 착수 단계는 다음 절차로 진행되었습니다.

1. 건축물관리대장과 시설물관리대장을 바탕으로 준공연도와 층수 및 54m에 이르는 최고높이 같은 기본 제원을 먼저 파악했습니다.
2. 내력벽 두께와 슬래브 춤, 주요 기둥과 보 단면 치수는 줄자와 부재 두께측정기로 현장에서 직접 측정했습니다.
3. 현장 조사와 비파괴 시험 계획은 시설물의 안전 및 유지관리 실시 세부지침(건축물 편) 기준에 맞춰 수립했습니다.

준공 도서류 미보유에 따른 구조부재 규격 실측 조사

각 층 내력벽체와 지하층 기둥의 실측 치수로 전산 도면을 복원해 기본 점검 도면으로 삼았습니다.

외관조사망도 작성 및 공중이용 부위 안전점검

구조체에 발생한 균열, 박리, 누수 흔적은 외관조사망도 위에 위치와 형태로 전개하여 기록합니다.

균열 폭 측정 장비를 활용한 구조체 결함 전개도 작성

크랙스케일과 균열 확대경으로 균열 폭과 연장을 실측하고, 전산도면 위에 결함 위치와 형태를 기호로 표기해 부재별 외관조사망도를 작성했습니다.

환기구 덮개 및 도로포장 등 부대시설 안전성 확인

옥상 및 발코니 난간 고정 상태, 환기구 덮개 지지 구조, 차량 통행로 도로포장 균열과 단차를 항목별로 조사했습니다.

콘크리트 비파괴 강도 시험 및 탄산화 깊이 측정

구조물의 내구성과 콘크리트 강도 특성을 검증하기 위해 비파괴 시험을 수행했습니다.

시험 항목	시험 방법 및 장비	주요 점검 목적	시험 개소 수
압축강도 시험	슈미트 해머 반발경도법	콘크리트 강도 발현 및 내하력 상태 파악	총 16개소
탄산화 깊이 시험	페놀프탈레인 1% 용액 분무	중성화 진행 정도 및 철근 부식 위험성 평가	총 8개소

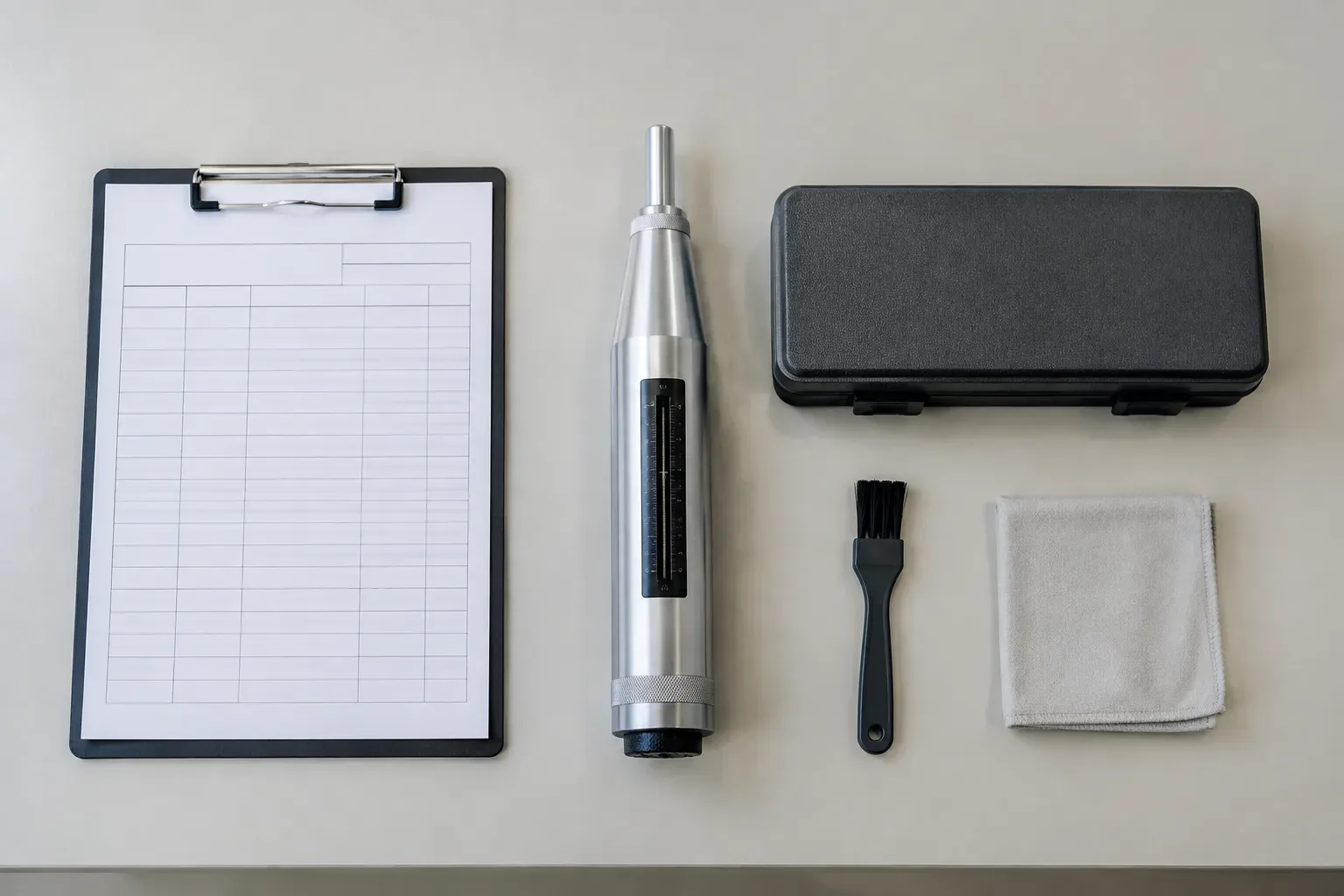

슈미트 해머를 이용한 콘크리트 압축강도 비파괴 조사

대표 부재 16개소에서 측정면 요철을 정리한 후 타격을 실시하고, 각도 및 재령 보정 계수를 적용해 추정 압축강도를 산출했습니다.

페놀프탈레인 반응을 통한 콘크리트 탄산화 깊이 시험

구조체 8개소에 페놀프탈레인 1% 용액을 분무하고 비변색 구간 깊이를 측정하여 중성화 진행 깊이를 산출했습니다.

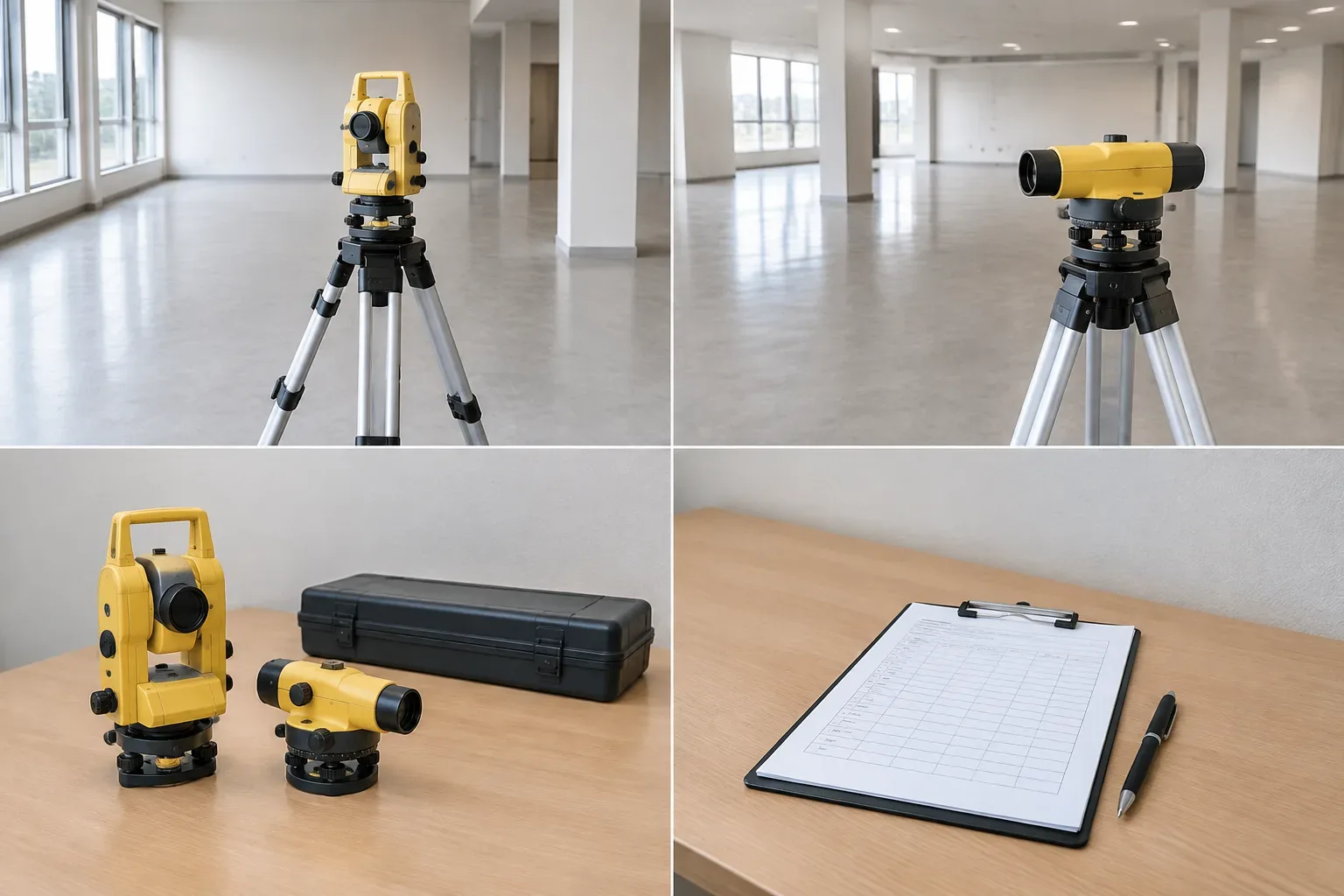

광학 계측 장비를 활용한 구조물 변위 및 변형 계측

광파 계측 장비인 데오도라이트와 오토레벨을 투입하여 건물의 수평, 수직 변위를 측정했습니다.

외벽 수평변위와 바닥 슬래브 수직변위 측정 절차

외벽 수평변위는 데오도라이트로 수직도를 시준해 계측하고, 바닥 슬래브 수직변위는 오토레벨로 수준측량을 실시하여 변위 발생 여부를 검토했습니다.

부재별 상태평가 실시 및 유지관리 방안 도출

• 주요 점검 및 평가 확인 항목
• 기둥, 내력벽, 슬래브 등 주요 구조부재의 결함도 평가
• 콘크리트 비파괴 반발경도 및 탄산화 잔존 피복 검토
• 구조물 기울기 및 바닥 부동침하 변위율 산정
• 환기구, 난간, 도로포장 등 공중이용 부위 안전 상태
• 결함 유형에 따른 보수 공법 검토 및 유지관리 계획

시설물의 안전 및 유지관리 세부지침에 따른 상태평가 체계

시설물의 안전 및 유지관리 실시 세부지침 기준에 따라 각 부재에서 발견된 결함에 가중치를 매겨 상태평가를 매듭지었습니다.

결함 유형별 맞춤형 보수 공법 제언과 성과품 납품

균열 폭과 누수 상태를 고려한 보수 공법 제언과 함께 실측, 시험 자료를 취합한 종합 보고서로 납품을 마쳤습니다.

공동주택 정밀안전점검 자주 묻는 질문

준공도면이 없는 노후 건축물도 정밀안전점검을 받을 수 있습니까?

도면이 없는 경우 현장에서 줄자와 두께측정기 등을 이용해 주요 내력벽체와 기둥의 단면 치수를 실측한 뒤 전산 도면을 복원하여 점검을 진행합니다.

정기안전점검과 정밀안전점검의 차이는 무엇인가요?

육안 위주로 확인하는 정기안전점검과 달리, 정밀안전점검은 슈미트 해머 비파괴 시험과 탄산화 깊이 측정, 광학 변위 계측 장비를 동원해 구조 부재 상태를 면밀하게 평가하는 점검입니다.

공동주택의 법정 정밀안전점검 주기는 어떻게 됩니까?

시설물안전법상 제2종시설물 공동주택은 안전등급에 따라 A등급은 4년에 1회 이상, B, C등급은 3년에 1회 이상, D, E등급은 2년에 1회 이상 정밀안전점검을 실시해야 하는 규정입니다.

아파트 단지 내 환기구나 난간도 점검 대상에 포함되나요?

공중이용 부위 안전 강화를 위해 추락방지 난간, 환기구 덮개, 단지 내 도로포장 및 외벽 마감재 상태도 점검 범위에 포함하여 조사합니다.
