[강원 원주] OO공장 정밀안전점검

2026년 5월부터 6월까지 강원 원주의 철근콘크리트구조 OO공장에서 정밀안전점검을 수행했습니다. 시설물의 안전 및 유지관리에 관한 특별법(이하 시설물안전법)에 따른 용역으로, 설계도서와 현장 부재를 대조하고 구조체의 상태를 조사하는 업무입니다.

현장 조사에는 표본층 주요 구조부재의 규격 실측, 콘크리트 비파괴 재료시험, 광학 장비를 이용한 건축물 변위 계측이 포함됐습니다. 공중이용 부위와 외벽 마감재도 조사 대상입니다. 각 조사에서 확보한 자료는 국토안전관리원 안전점검 세부지침에 따른 상태평가에 사용했습니다.

설계도서 검토 및 표본층 주요 구조부재 규격 실측

설계도서의 부재 규격을 검토하고, 측정 가능한 주요 부재를 실측했습니다. 유지관리 자료가 보존돼 있는지도 이 단계에서 확인한 내용입니다.

• 구조도면, 구조계산서, 시방서, 토질 및 지반조사보고서의 보존 여부를 확인했습니다.
• 건축물관리대장의 작성 및 갱신, 유지관리계획서 작성과 정기점검 실시 현황을 확인했습니다.
• 설계도서의 내진설계 적용 여부와 별도 내진성능평가 및 보강 이력을 검토했습니다.
• 부재 실측은 표본층 5개 층에서 층당 2개 부재를 선정하고, 부재당 3개소씩 총 30개소를 측정하는 계획입니다.

구조도면 대조와 표본층 부재 치수 현장 확인

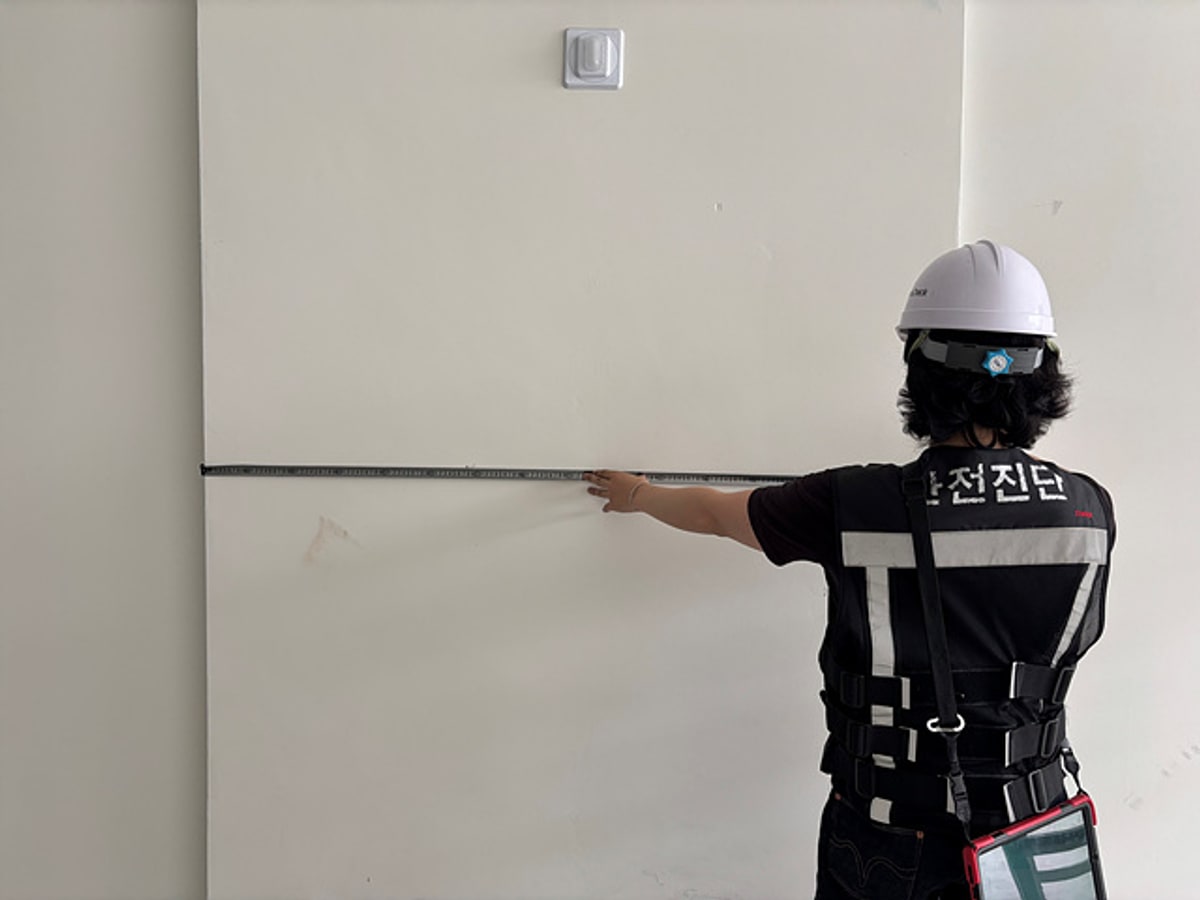

구조도면에 기재된 기둥과 보의 단면 치수를 현장에서 실측해 대조했습니다. 비교 기준은 구조도면과 구조계산서에 명시된 부재 제원입니다. 표본층의 측정 가능한 주요 부재를 대상으로 줄자와 계측장비를 사용해 부재 규격을 실측했습니다.

도면 치수와 비교할 때는 마감 시공상태와 허용오차를 고려했습니다. PIT층에서 충족하지 못한 수평재 조사 수량은 다른 표본층인 지상 2층에서 조사했습니다.

콘크리트 비파괴 시험과 구조물 변위 계측 수행

콘크리트 비파괴 시험과 구조물 변위 계측에서는 강도 추정, 탄산화 깊이, 건물의 수평 및 수직 변위를 조사했습니다. 콘크리트 재료의 상태와 건물의 기하학적 변형을 구분해 확인하는 조사입니다.

조사 항목	적용 장비 및 방법	기준 수량 및 조사 위치	주요 확인 내용
콘크리트 압축강도	슈미트해머 표면 반발경도법	5개 층 각 2개 부재 총 20개소	타격 반발도 측정 후 압축강도 환산
탄산화 깊이	페놀프탈레인 용액 분무법	5개 층 각 2개 부재 총 10개소	알칼리성 잔존 여부 및 발색 경계 측정
건물 수평변위	데오도라이트(Theodolite)	4개 면 모서리 8개소 이상	수직 기준선 대비 X, Y축 기울기 계측
건물 수직변위	레벨 측량기 및 스태프	장변 및 단변 2개소 이상	바닥 및 주요 보의 부동침하와 처짐 조사

슈미트해머 반발경도시험 및 페놀프탈레인 중성화 조사

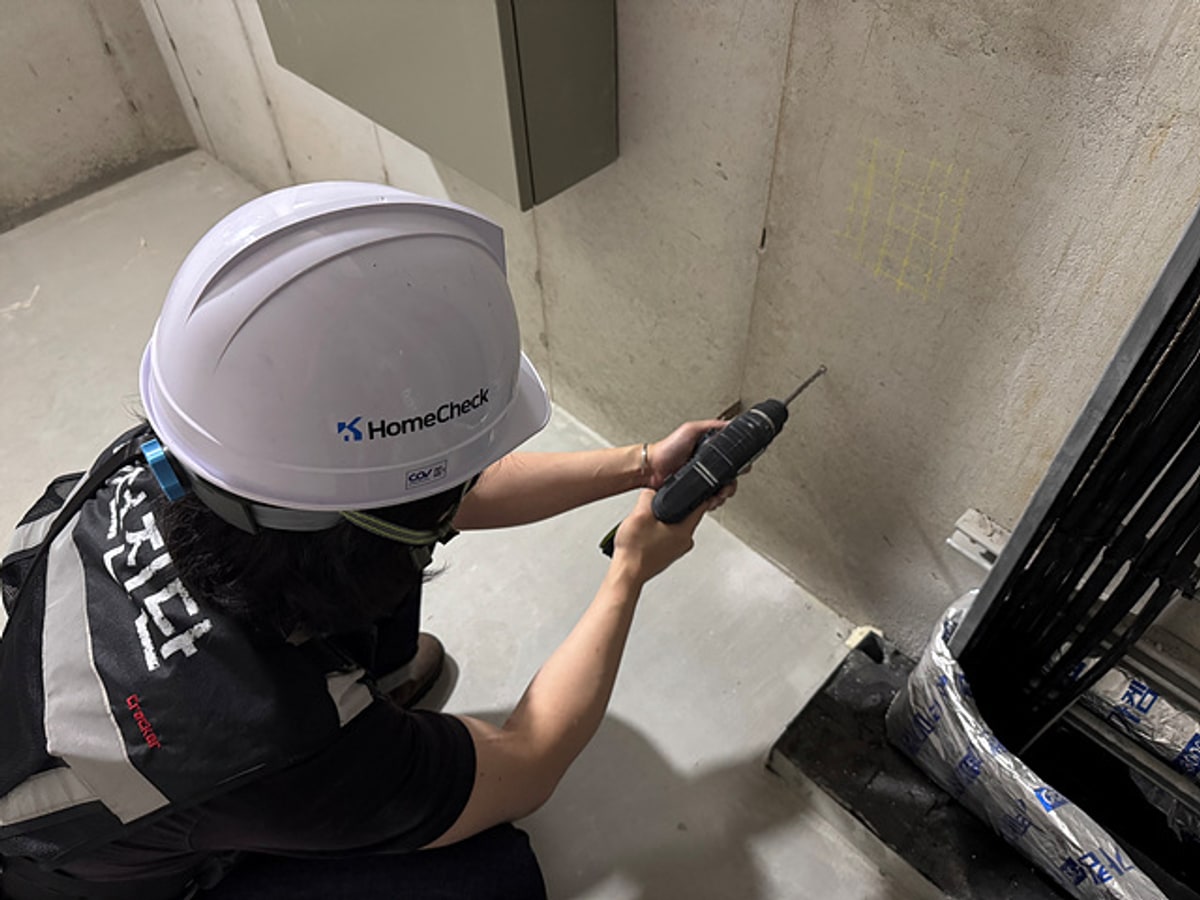

콘크리트 강도는 슈미트해머로 표면 반발도를 측정한 뒤 환산하는 방식으로 평가했습니다. 조사 범위는 기초부터 지상 5층 바닥 구간과 지상 5층 이상의 수직 부재 구간이며, 표본층 주요 구조부의 측정 위치는 20개소입니다. 슈미트해머로 표면 반발경도를 측정하고 보정계수를 반영해 평가했습니다. 직접 압축파괴시험과는 구분되는 방법입니다. 평가에 사용한 강도는 비파괴 반발경도 환산식으로 구한 추정값입니다.

탄산화 깊이는 페놀프탈레인 용액의 발색 경계로 조사했습니다. 대기 중 이산화탄소가 침투하면서 콘크리트의 알칼리성이 낮아진 깊이를 확인하는 시험입니다. 주요 구조부의 콘크리트 피복 부위에 용액을 분무하고, 선홍색 발색 부위와 무색 부위의 경계를 관찰했습니다. 주요 구조부 10개소의 탄산화 깊이를 측정하고, 결과표에 부재별 피복두께를 함께 제시했습니다.

데오도라이트와 레벨기를 활용한 변위 및 변형 측정

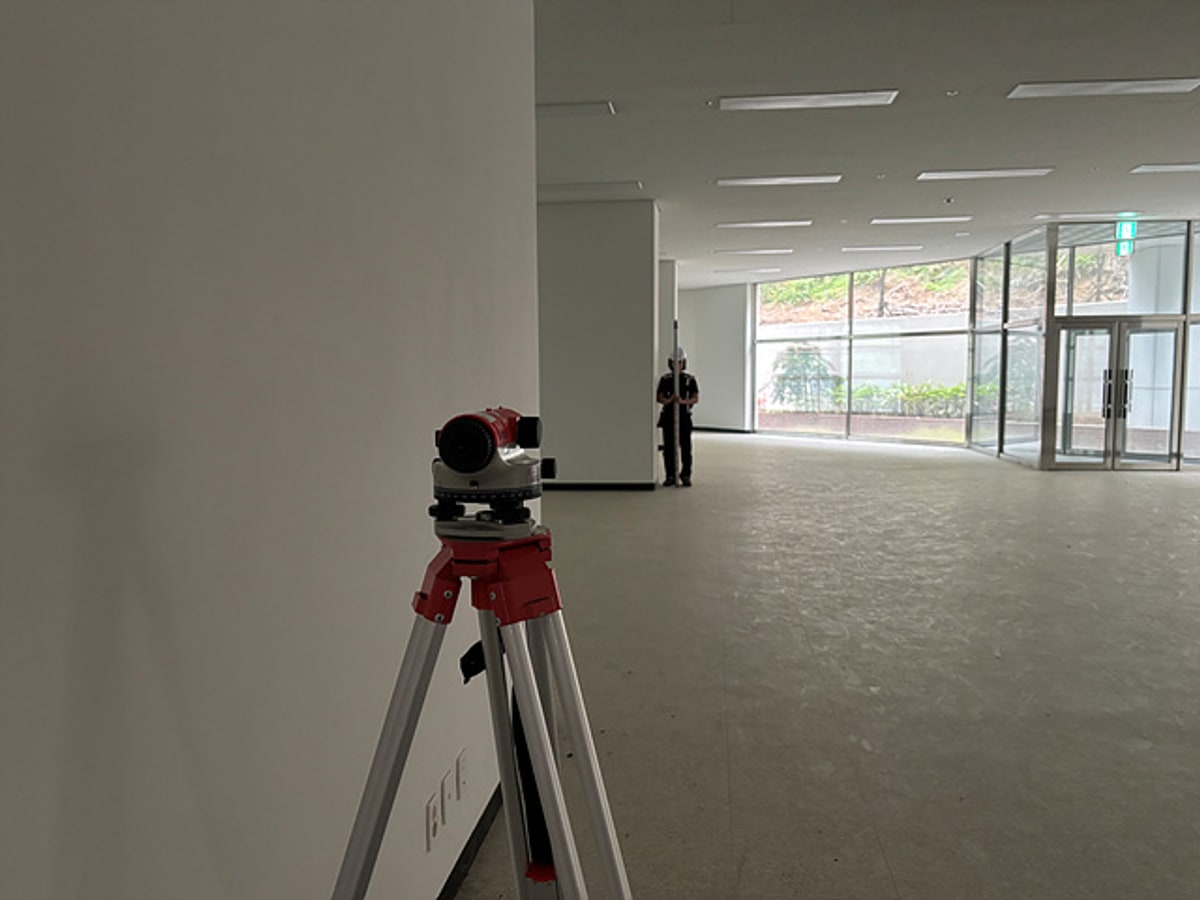

건물의 수평변위는 데오도라이트로, 수직변위는 레벨기와 스태프로 측정했습니다. 지반 침하나 상부 하중의 불균형과 관련된 변형을 살피기 위한 계측입니다. 수평변위 조사에서는 데오도라이트 망선의 수직선을 기준으로 외부 모서리와 벽체의 평각과 사각을 측정했습니다. 각 모서리의 기울기 변위율은 X축과 Y축으로 나누어 산출했습니다.

수직변위 조사는 바닥과 주요 보 부재를 대상으로 했습니다. 레벨기와 스태프로 높이를 관측하고 부동침하와 처짐량을 산출했습니다. 일정한 간격으로 높이를 관측했습니다.

공중이용 부위 외관 조사와 세부지침 기준 상태평가 체계

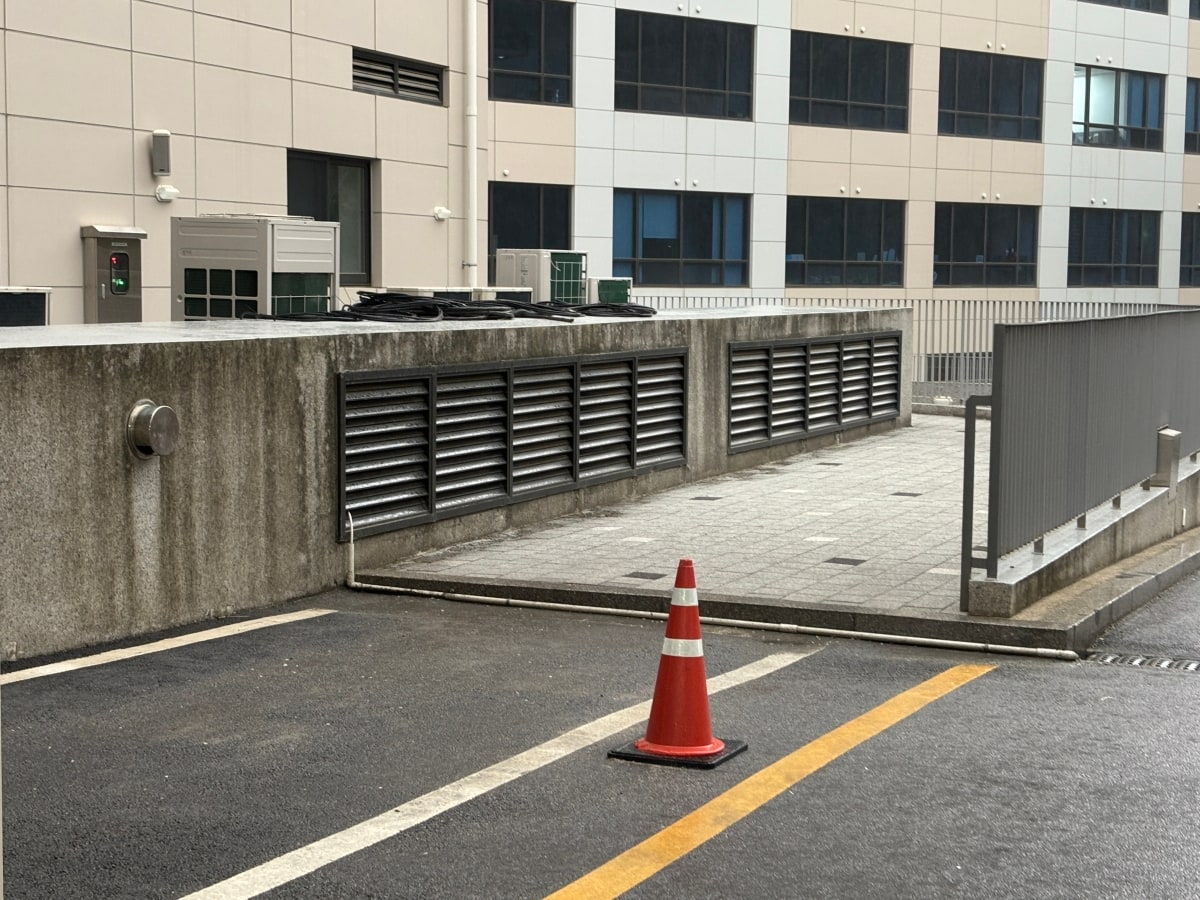

공중이용 부위와 외벽 마감재를 조사한 뒤, 국토안전관리원 세부지침에 따른 상태평가 절차를 진행했습니다. 구조체 시험과 별도로 난간, 덮개, 외벽 연결부처럼 이용자 안전과 관련된 부위의 고정 상태와 손상을 확인하는 범위입니다.

1. 추락방지시설의 접합과 고정 상태, 부식 여부 및 도로포장 상태를 조사했습니다.
2. 환기구 등의 덮개에서는 지지구조와 연결재의 고정, 파손, 부식 및 걸침턱 상태를 살폈습니다.
3. 외벽마감재는 들뜸, 박락, 배부름 및 연결철물 상태를 육안과 타진으로 확인했습니다.
4. 육안점검과 비파괴검사 결과를 세부지침 서식에 수록했습니다.
5. 조사결과와 평가프로그램 결과를 참조해 건축물의 상태를 평가했습니다.

추락방지시설 및 외벽마감재 점검과 종합 상태평가 절차

추락방지시설과 외벽 마감재는 부재 자체의 손상과 함께 지지부 및 연결부의 고정 상태를 조사했습니다. 추락방지시설의 규격, 접합과 고정 상태, 파손과 부식 및 처짐변형을 조사했습니다. 외벽마감재와 부착물은 육안과 타진으로 확인했습니다.

도로포장에서는 콘크리트와 아스팔트 상태, 구조물 경계부와 중차량 통행차로 등을 조사했습니다. 환기구 덮개는 포장면과 조사 항목이 다릅니다. 덮개의 지지구조와 연결재의 고정 상태, 걸침턱과 처짐변형을 조사했습니다.

외벽 조사는 마감재 표면과 골조 연결부로 나누어 진행했습니다. 표면의 균열과 탈락 징후에 더해 긴결철물, 브라켓, 앵커 볼트의 정착 상태를 살피는 방식입니다. 조사결과를 세부지침 서식에 수록하고 평가프로그램 결과를 참조해 건축물의 상태를 평가했습니다.

공장 건축물 정밀안전점검 자주 묻는 질문

이번 공장 정밀안전점검에서는 어떤 부위를 조사했습니까?

표본층의 주요 기둥과 보, 공중이용 부위, 외벽 마감재를 조사했습니다. 부재 규격 실측 외에 콘크리트 비파괴 시험과 건물 변위 계측이 포함된 용역입니다.

콘크리트 강도는 코어를 채취해 확인했습니까?

슈미트해머 표면 반발경도법을 적용했습니다. 표면 반발경도를 측정하고 보정계수를 반영해 강도를 추정하는 방식입니다.

내진성능평가도 함께 수행했습니까?

이번 용역에서는 설계도서의 내진설계 적용 여부와 보강 이력을 검토했습니다. 내진성능평가를 위한 구조해석과는 구분되는 검토입니다.

PIT층에서 충족하지 못한 수평재 조사 수량은 어떻게 조사했습니까?

다른 표본층인 지상 2층에서 조사했습니다.
