[서울 종로] OO교량 정기안전점검

준공 30년 차에 접어든 도로 및 보도 공용 교량은 반복적인 차량 통행과 기후 요인 탓에 구조적 결함이 슬그머니 쌓이기 마련입니다. 제때 이상 징후를 짚어내는 정기적인 외관 관리가 필수인 이유입니다.

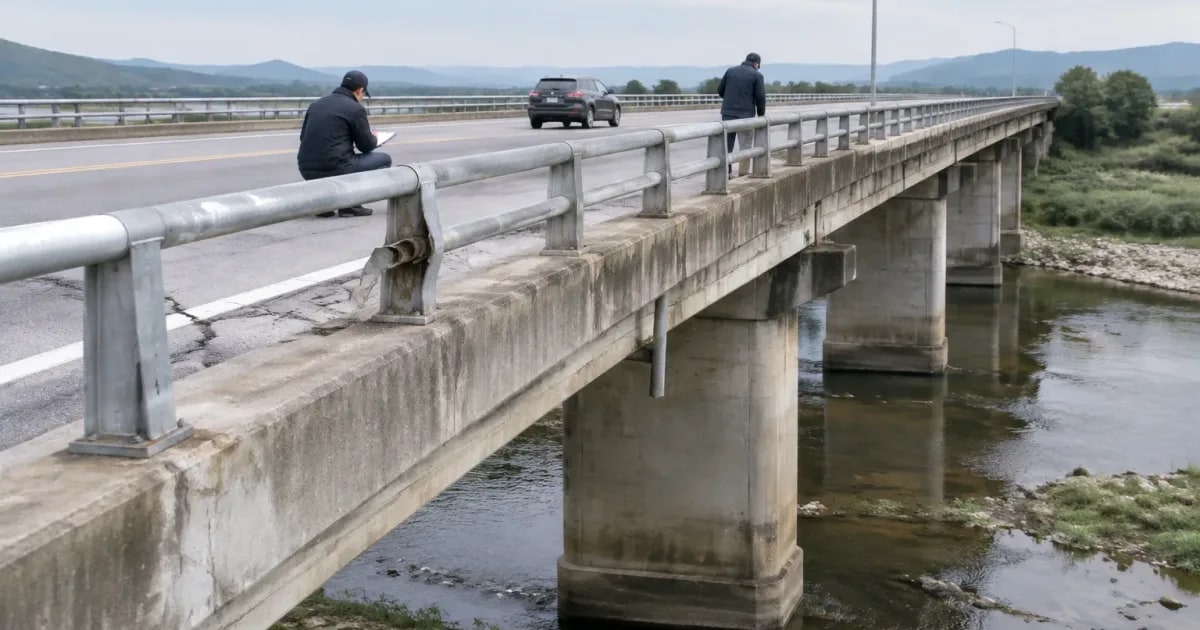

홈체크 토목안전진단 기술팀은 1995년 준공되어 도로와 보도로 공용 중인 연장 약 13m 콘크리트 슬래브 교량을 대상으로 2025년 1월부터 2월까지 정기안전점검을 수행했습니다. 시설물의 안전 및 유지관리에 관한 특별법에 근거하여 상하부 주요 구조부와 차량방호책, 신축이음장치 같은 부속시설 전반의 물리적, 기능적 결함을 조사했습니다. 이전 정밀안전점검 이력과 대조하며 결함의 진행 추이를 확인하고, 교량의 구조적 안전성과 원활한 통행 기능을 유지하기 위한 외관조사망도와 유지관리 데이터를 체계화했습니다.

소규모 콘크리트 슬래브 교량의 점검 대상과 접근 조사 체계

준공 30년이 경과한 교량은 차량과 보행자가 함께 이용하는 특성상 교면뿐 아니라 하부 구조체 전체를 육안으로 살필 수 있는 조사 경로 확보가 우선입니다. 현장 조사는 교면 도로부와 보도부, 단부 신축이음장치, 하부 바닥판 하면, 교대, 교각, 교량받침까지 모든 부재를 근접 조사 대상으로 정했습니다.

단경간이나 다경간 형태의 소규모 교량이라도 하부 공간 높이와 지형 굴곡 탓에 시야에서 벗어나는 부위가 생기곤 합니다. 이러한 사각지대를 없애고자 이동식 사다리와 도보 접근선을 사전에 정해 부재 전면을 직접 살필 수 있는 조사 동선을 마련했습니다.

착수 시점에 설정한 중점 점검 항목은 다음과 같습니다.

• 교면 상부: 아스팔트 포장 균열, 목재데크 상태, 단차 및 물고임 흔적
• 구조체 하면: RC슬래브 바닥판 균열, 콘크리트 박리, 층분리, 누수 및 백태
• 하부 구조: 반중력식 교대와 중력식 교각의 건조수축 균열, 재료분리, 표면 오염
• 지지 및 신축: 고무받침 외관 및 변형, monocell Joint 유간 내 이물질 퇴적 상태
• 방호 및 배수: 차량방호책 파손 및 지주 흔들림, 배수구 이물질 퇴적 여부

도보 및 사다리를 활용한 전 부재 근접 육안조사 경로

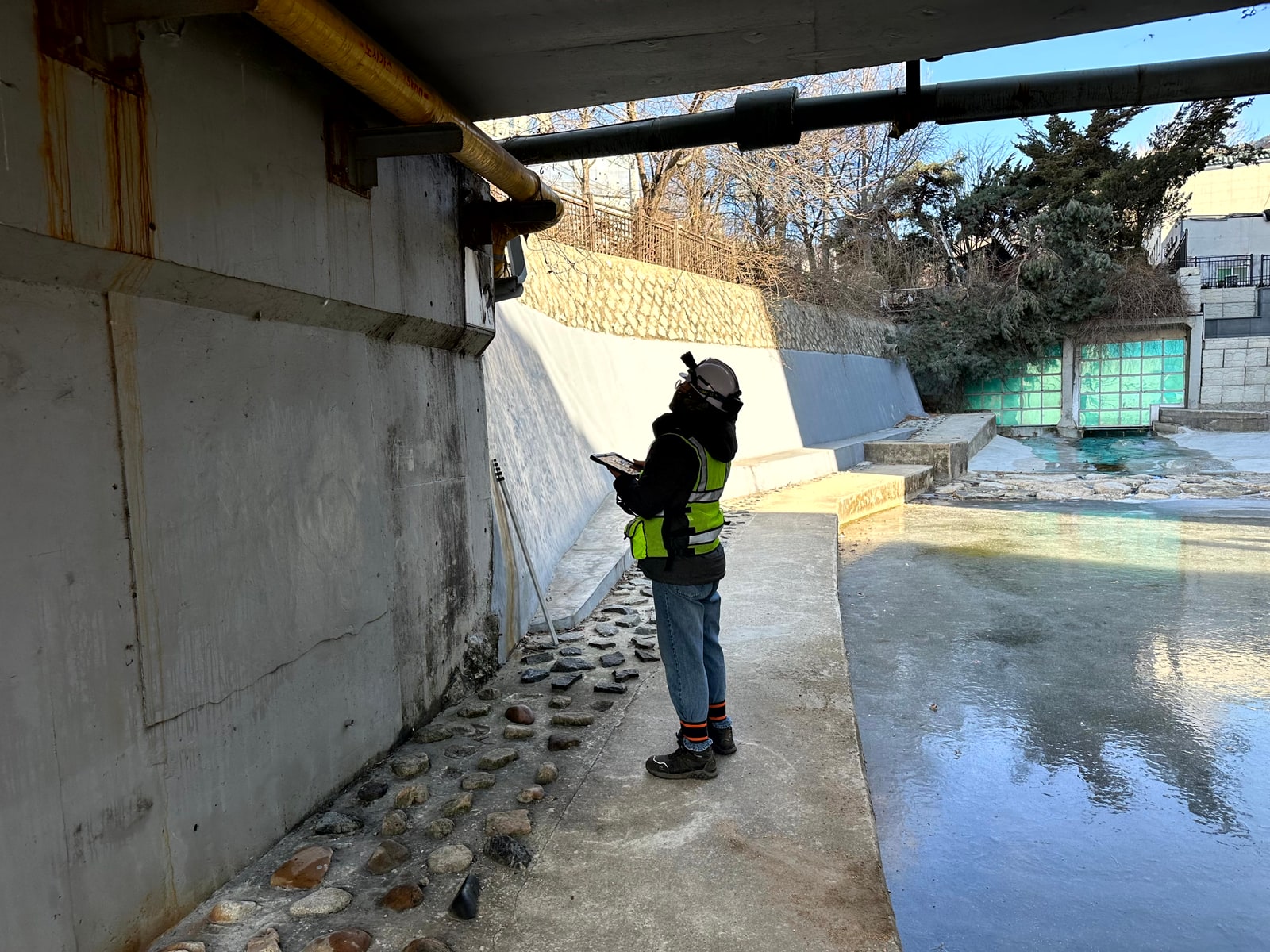

하부 통과 높이가 낮거나 하천 부지를 끼고 있는 소규모 교량 특성에 맞춰 장비 접근 경로를 구성했습니다. 교량 상부는 도보로 이동하며 차도와 보도 경계석, 난간, 교면 포장 상태를 구간별로 확인했습니다.

하부 슬래브 하면과 교대, 교각 벽체 조사는 안전 사다리를 설치하여 점검자의 시선을 부재 표면까지 근접시켰습니다. 지반 경사면이나 유수 흐름이 있는 구간은 안전 발판을 확보한 뒤 이동형 사다리를 거치하여 부재 전면을 근접 관찰했습니다.

상부 바닥판과 하부 교대, 교각 주요 구조부 외관 상태 조사

교량 상부 슬래브와 이를 떠받치는 하부 구조체는 통행 하중을 직접 받아 물리적인 균열이나 열화가 집중되는 부위입니다. 따라서 점검 대상 부재마다 나타날 수 있는 결함 유형을 분류한 뒤 0.3mm 폭을 기준으로 표면 상태를 세밀하게 나누어 적었습니다.

점검 부재	구조 형식	중점 점검 항목	주요 확인 결함 유형
상부 바닥판	RC슬래브	콘크리트 균열, 박리, 누수, 백태, 층분리	하면 가로 및 세로 균열, 누수 흔적, 백태
하부 교대	반중력식	건조수축 균열, 표면 오염, 도장 박리, 단면 결손	0.3mm 미만 수직 균열, 표면 토사 오염
하부 교각	중력식	시공이음부 균열, 박락, 철근 노출, 재료분리	시공이음 흔적, 미세 표면 균열

RC슬래브 바닥판의 균열 및 백태, 재료분리 조사

상부 바닥판인 RC슬래브 하면에서는 공용 하중과 건조수축에 의해 발생한 표면 결함을 집중적으로 살폈습니다. 콘크리트 바닥판 하면 전체를 육안으로 확인하며 균열 스케일로 균열 폭과 표면 박리 상태를 관찰했습니다.

균열부를 따라 수분이 침투해 발생하는 유리석회 석출 현상인 백태와 누수 흔적 유무도 세밀하게 조사했습니다. 철근 노출이나 피복 콘크리트 층분리 우려 부위는 육안 조사를 통해 표면 이상 유무를 세밀하게 확인했습니다.

반중력식 교대와 중력식 교각의 건조수축 균열 및 표면 오염 상태 확인

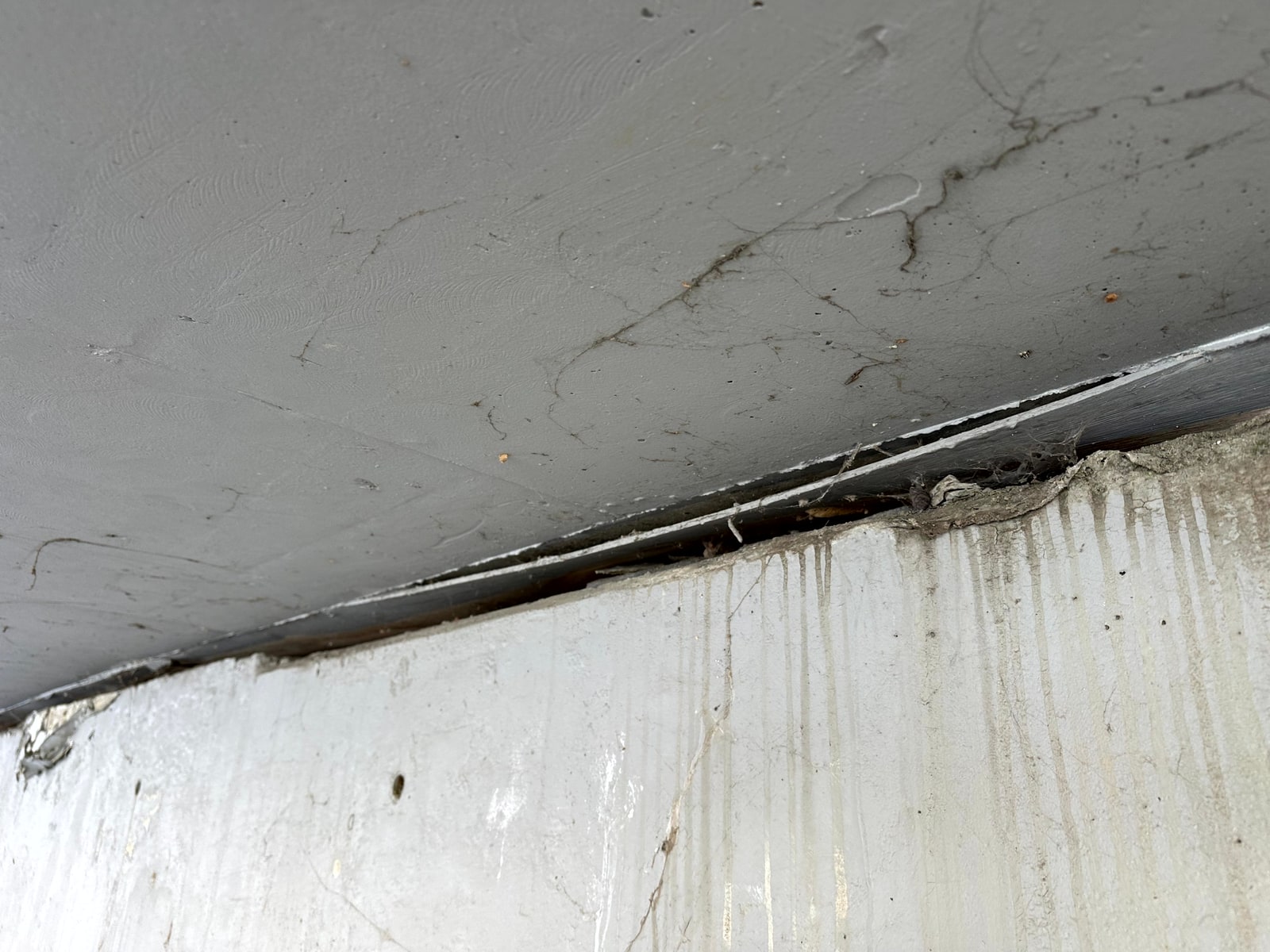

지중 토압을 견디는 반중력식 교대와 중력식 교각 벽체는 계절 변화에 따른 콘크리트 외관 손상을 위주로 조사했습니다. 특히 흉벽과 벽체 표면을 근접 확인하여 온도 변화와 건조수축 영향으로 나타난 0.3mm 미만 미세균열을 살폈습니다.

균열 게이지로 폭과 연장 길이를 실측했으며, 과거 시공 과정에서 형성된 시공이음부 주변의 이격 상태도 확인 대상이었습니다. 강우 시 상부에서 유입된 빗물이나 토사로 인한 표면 오염 상태와 콘크리트 표면의 박락, 재료분리 발생 여부 역시 근접 육안으로 점검을 마쳤습니다.

주행 안전 및 배수 기능과 연계된 교량 부속시설 상세 점검

교량의 내구수명을 확보하고 주행 차량과 보행자의 안전을 지키려면 부속시설의 기능을 유지해야 합니다. 신축이음장치, 차량방호책, 배수구, 교량받침 등 4대 부속시설을 대상으로 단계별 점검을 수행했습니다.

1. 첫째로 monocell Joint 내부의 토사 퇴적 여부와 후타재 콘크리트 균열 및 박락 발생 상태를 점검했습니다.
2. 둘째로 차량방호책과 보도 난간에서는 차량 충돌 흔적, 난간 부재의 휨 변형, 지주 하부 베이스플레이트 앵커볼트 체결 상태를 확인했습니다.

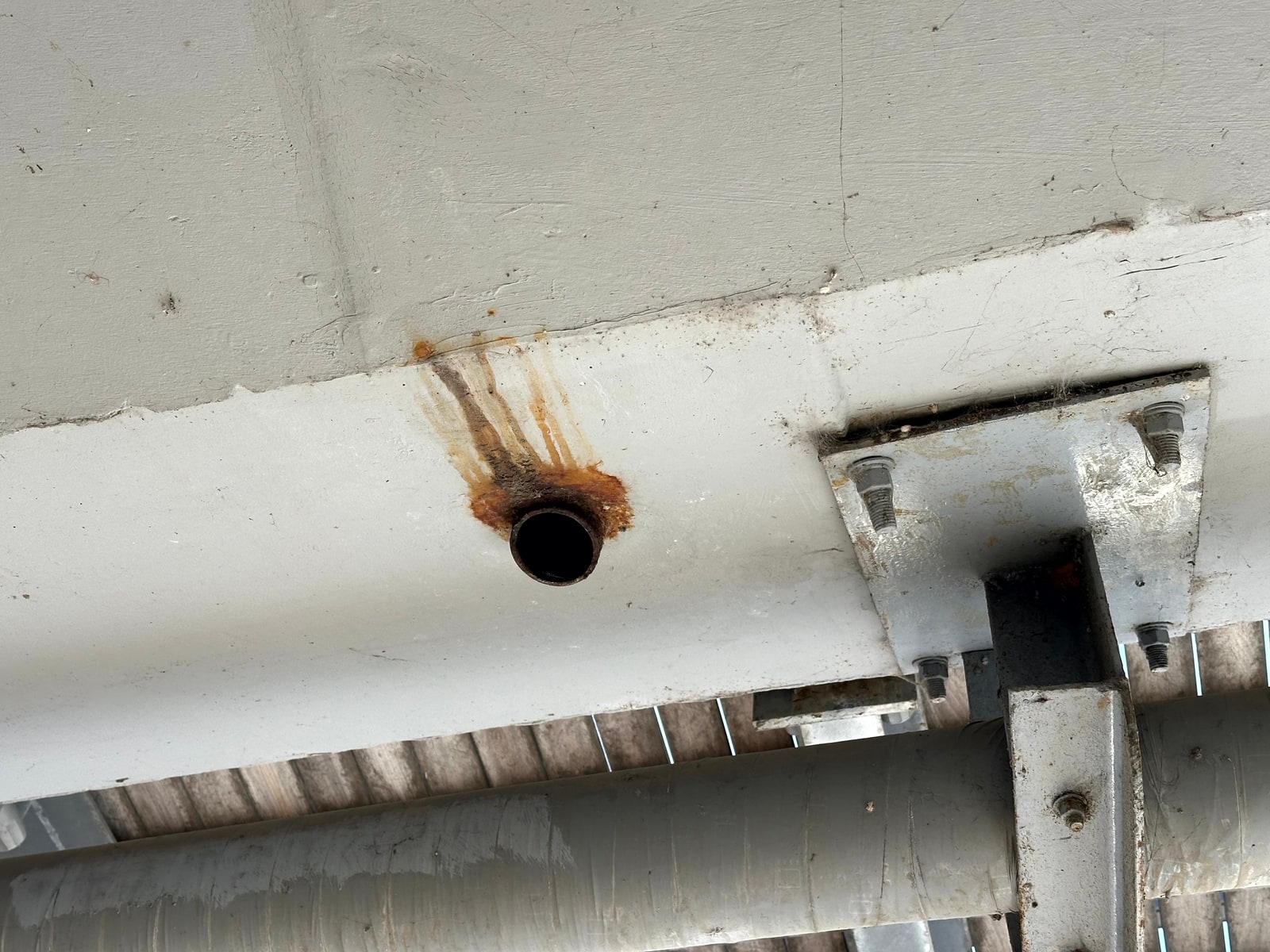

3. 셋째로 자유낙하식 배수구 뚜껑 손상 여부와 배수구 막힘, 하부 돌출 배수관 부식에 따른 녹물 흔적을 조사했습니다.
4. 넷째로 교대와 교각 상단 고무받침 9개소를 대상으로 전단변형, 찢김, 균열, 편기 현상 발생 여부를 조사했습니다.

신축이음장치 유간 토사퇴적 및 후타재 손상 조사

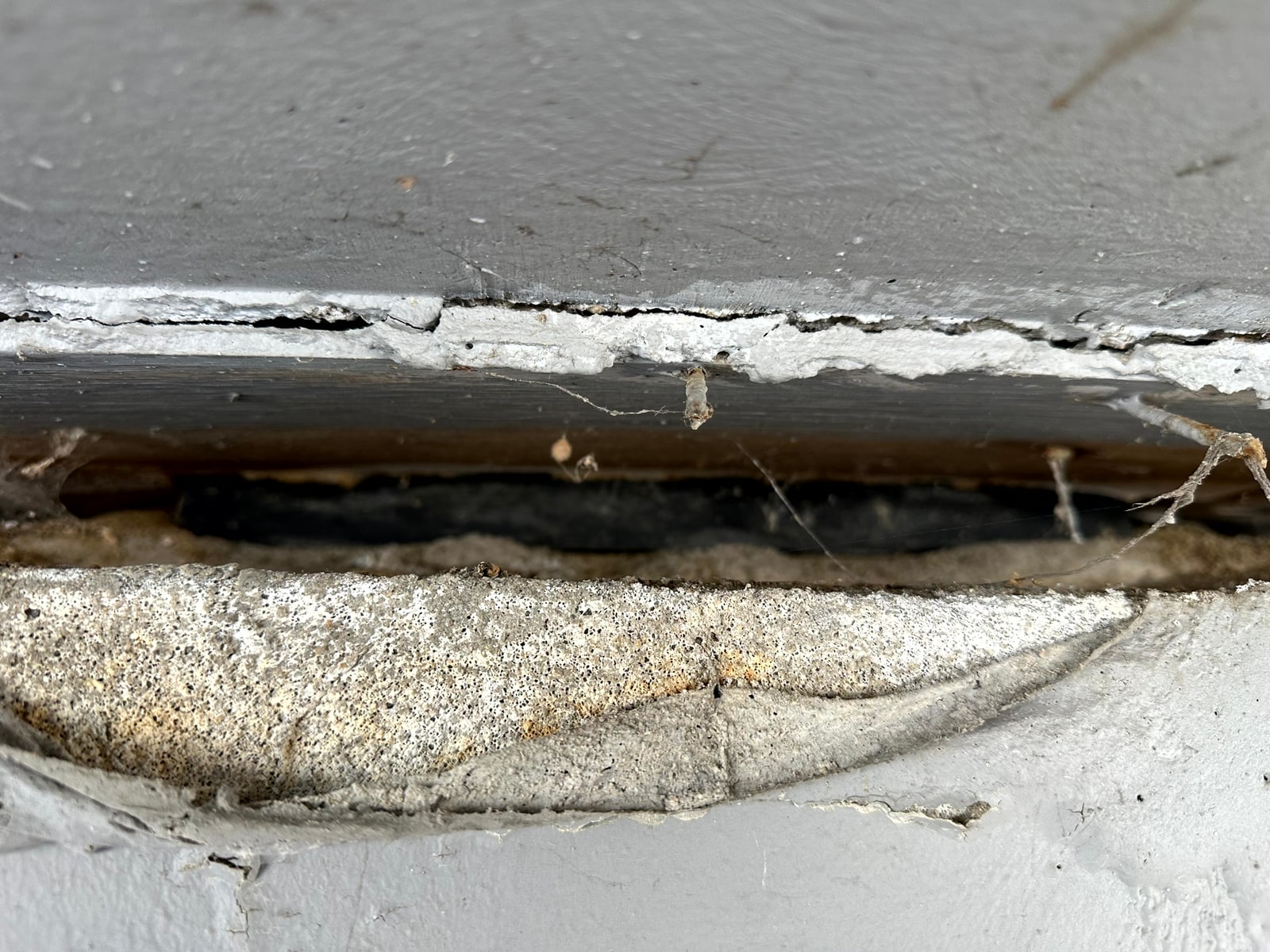

신축이음장치는 상부 슬래브의 온도 신축량을 수용하는 중요 장치로 monocell Joint 형식을 조사했습니다. 유간 내부로 흙모래와 자갈 등 노면 이물질이 침투해 틈새를 메우고 있는지 점검했습니다.

이물질이 퇴적되면 슬래브의 정상적인 팽창 거동이 구속되어 구조체 단부에 2차 응력이 집중될 수 있습니다. 신축이음장치를 슬래브 콘크리트에 고정하는 후타재 콘크리트 표면의 망상균열과 국소적 박락 손상 여부도 함께 조사했습니다.

차량방호책 지주 고정 상태와 배수시설 통수 단면 점검

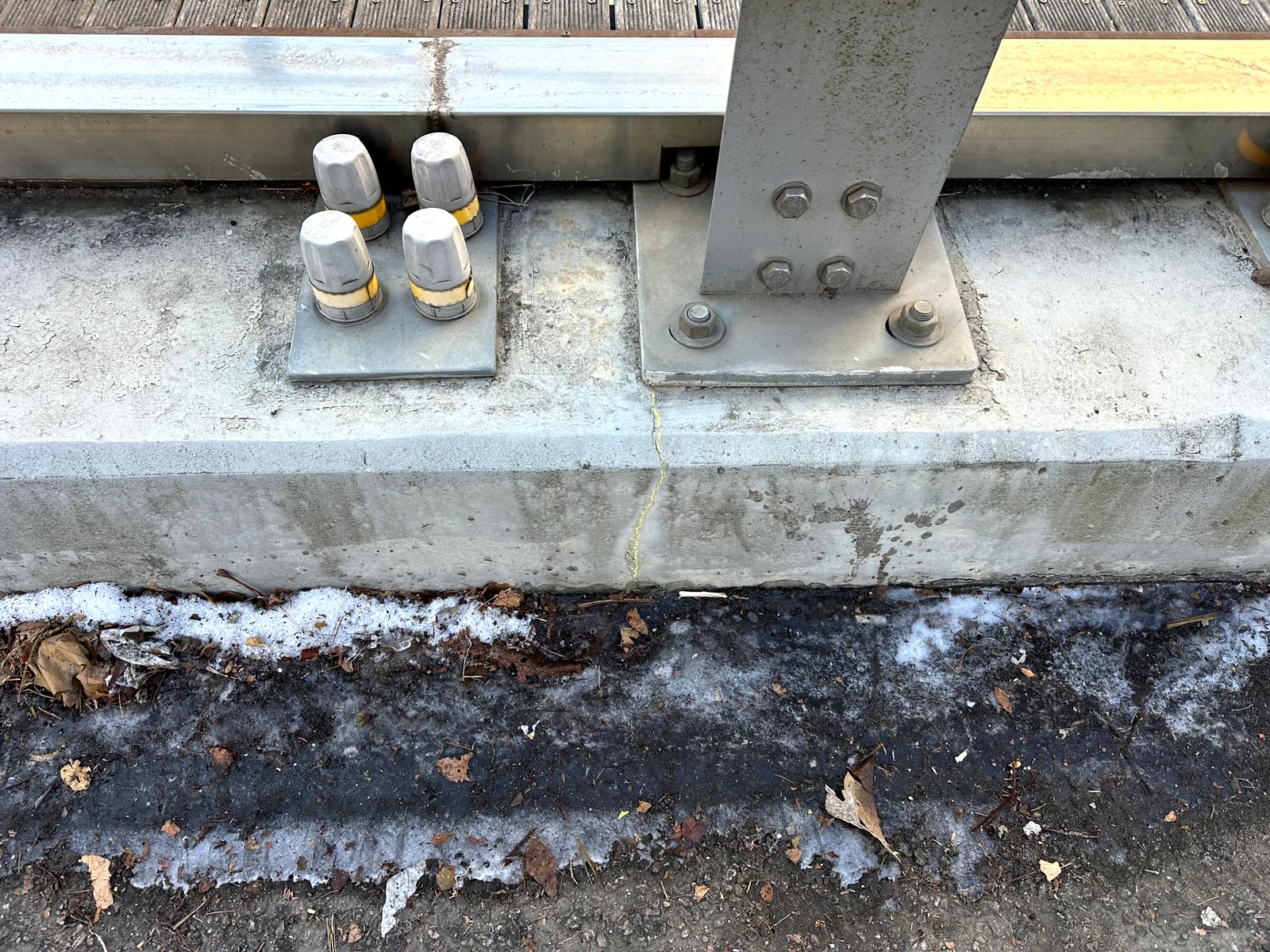

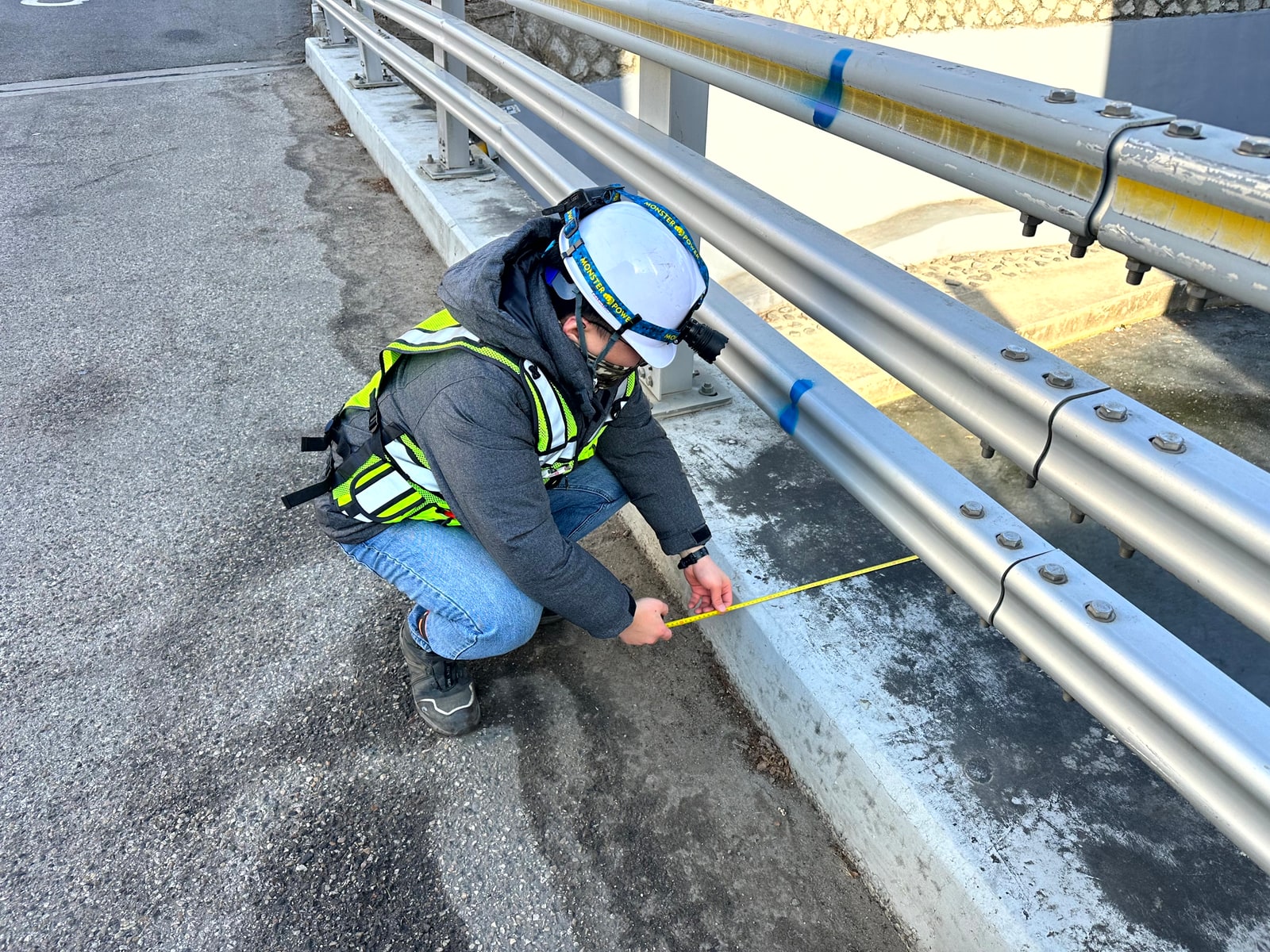

차량 주행 안전을 확보하는 차량방호책과 노면 빗물을 원활히 배제하는 배수설비의 상태를 조사했습니다. 차량방호책은 과거 외부 차량 충격으로 인한 레일 파손 흔적과 휨 변형 여부를 측정하고, 지주 하부 볼트 체결부가 풀려 흔들림이 생기는 구간을 찾아 손상 연장을 실측했습니다.

배수구는 노면 토사와 낙엽 퇴적으로 통수 단면이 막힌 개소를 파악했습니다. 아울러 슬래브 하부로 돌출된 배수관 주변의 녹물 번짐이나 누수 흔적을 조사하여 하부 구조체로 우수가 스며들 위험이 있는지도 함께 살폈습니다.

외관조사망도 구축과 이전 점검 대비 손상 추적 분석

현장 육안 관찰과 간단한 도구로 측정한 손상 정보는 도면과 전산 데이터로 일목요연하게 엮어 납품했습니다.

균열의 폭과 연장, 표면 박리 및 백태가 일어난 면적, 부속시설 손상 지점을 평면도와 입면도 상에 매핑한 결과물입니다. 이 자료는 다음 안전점검 때 결함이 얼마나 번졌는지 비교하는 명확한 기준선이 됩니다.

부재별 결함 위치와 물량을 반영한 CAD 도면 작성

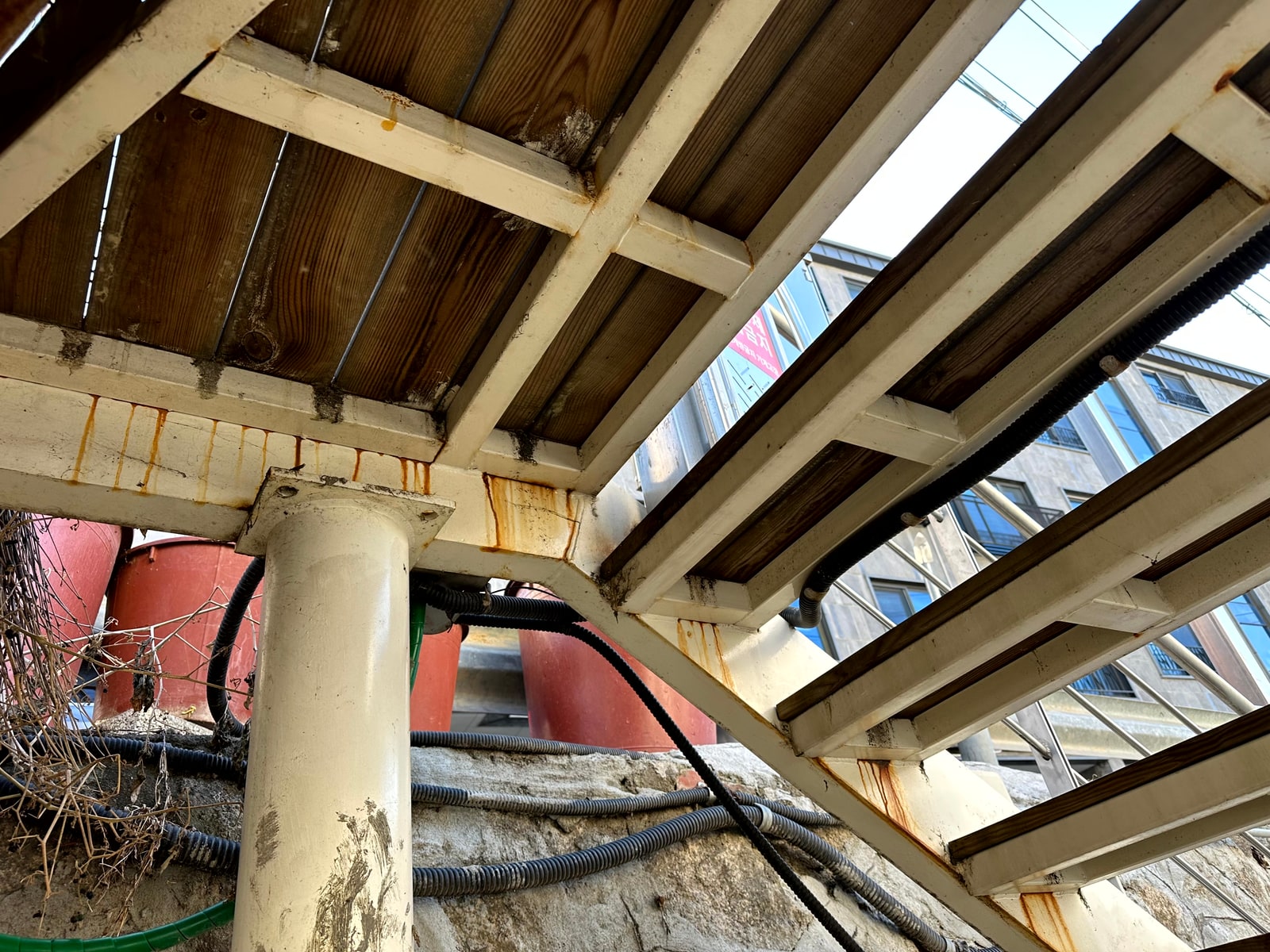

수집된 외관 손상 데이터는 구조물 전개 CAD 도면 위에 부재별 외관조사망도로 전산화했습니다. 균열은 0.3mm 미만의 미세균열과 0.3mm 이상의 관리 대상 균열로 기호를 구분해 선형과 연장 길이를 표시했습니다.

박리, 박락, 층분리, 누수, 백태와 같은 면적성 결함은 해칭 기호와 단위 면적(㎡)을 부여하여 손상 물량을 산출했습니다. 연석과 차량방호책, 신축이음부 후타재의 파손 위치도 도면에 명기하여 보수 작업 시 즉각 위치를 특정할 수 있도록 정리했습니다.

직전 점검 이력 대조를 통한 결함 진전 추이 분석과 보고서 납품

새로 파악한 현장 데이터는 이전 정밀안전점검 기록과 일대일로 맞대어 결함이 얼마나 진행되었는지 분석했습니다. 과거 점검에서 지적사항으로 남아 있던 보도부 난간 부식 구간이 보수되었는지도 현장에서 확인을 거쳤습니다.

교대 벽면의 미세균열 증가분과 교면포장 균열 진행 폭, 새로 막힌 배수구 수량은 비교표에 일목요연하게 수치로 담았습니다. 구조 안전성에 당장 무리를 주지 않는 건조수축 균열은 경과관찰 대상으로 두고, 지주 고정과 배수구 청소 같은 일상 유지관리 방안을 덧붙인 최종 보고서를 꾸려 납품을 마쳤습니다.

자주 묻는 질문

교량 시설물의 정기안전점검 법정 주기는 어떻게 되나요?

시설물의 안전 및 유지관리에 관한 특별법에 따라 제1종, 제2종, 제3종 시설물로 지정된 교량은 반기에 1회 이상 정기안전점검을 실시해야 합니다. 통상 상반기와 하반기로 나누어 정기적으로 외관 상태와 기능적 결함을 확인하게 됩니다.

정기안전점검과 정밀안전점검의 조사 방법에는 어떤 차이가 있나요?

정기안전점검의 경우 육안 관찰과 간단한 측정 도구를 바탕으로 구조물 외관의 이상 여부를 신속히 파악하는 데 초점을 둡니다. 반면 정밀안전점검 단계에서는 면밀한 근접 조사와 더불어 비파괴 강도 시험이나 철근 부식도 계측 같은 정밀 장비를 활용해 구조 건전성을 수치로 판정합니다.

그렇다면 교량 콘크리트 표면에 확인된 0.3mm 미만 미세균열도 즉각적인 보수 작업이 필요할까요?

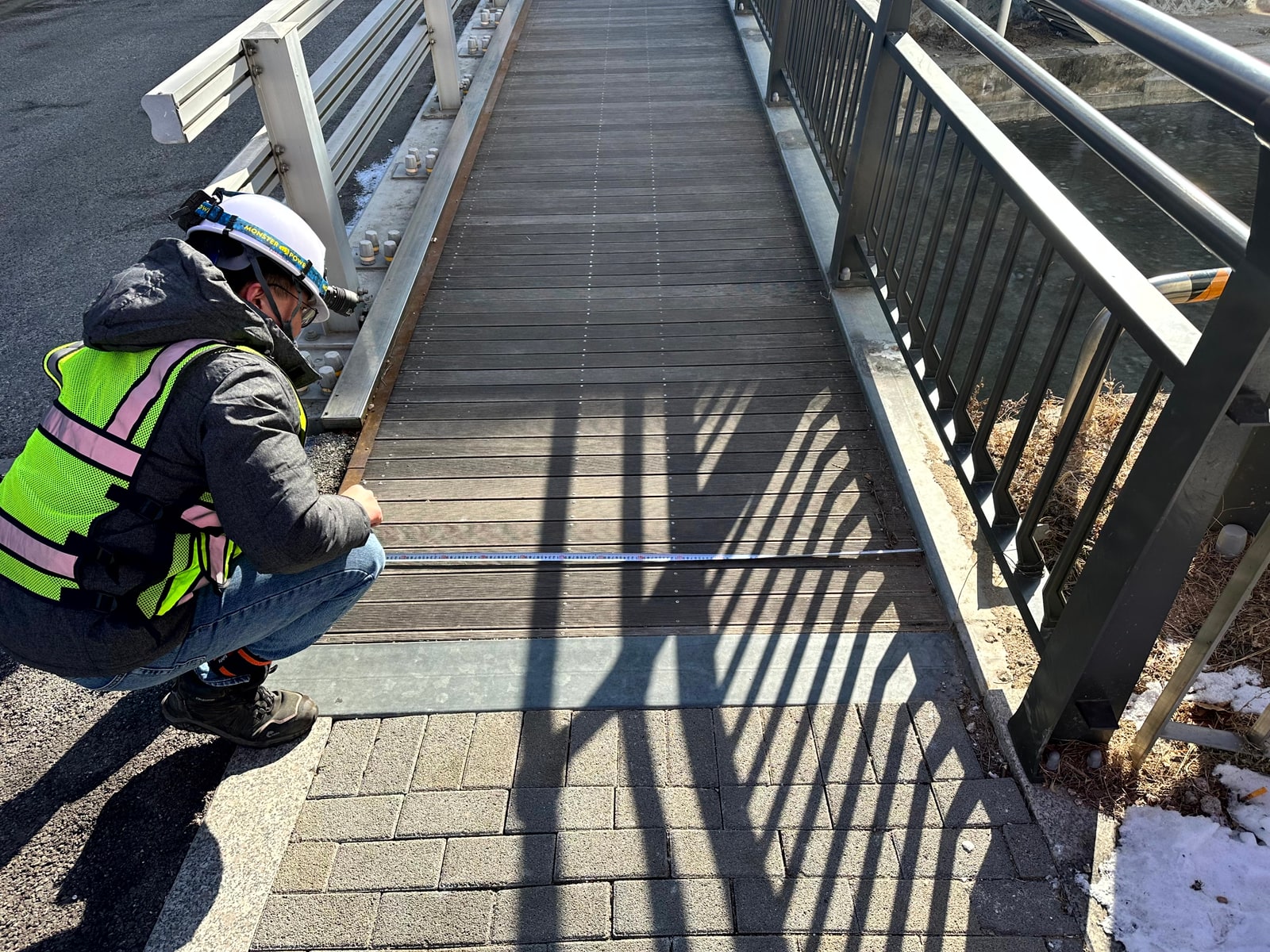

수축이나 온도 변화로 인한 0.3mm 미만 실균열은 교량 안전에 곧장 치명적인 위험을 부르지 않습니다. 무리하게 단면을 때우기보다는 외관조사망도에 표기해 두고 다음 주기까지 크기나 길이가 자라는지 지켜보는 편이 일반적입니다.
