[경기 용인] OO터널 정밀안전진단

지하 깊숙이 자리한 도로 터널은 굴착 단면을 떠받치는 콘크리트 라이닝의 상태와 배면 지반 조건에 의해 거동 안정성이 좌우됩니다. 차량 왕래가 빈번한 노선일수록 터널 내부는 배기가스와 상시 습기, 계절별 동결융해 작용에 노출되기 쉬워 표면 열화와 철근 부식 위험이 서서히 누적되는 특성을 보입니다.

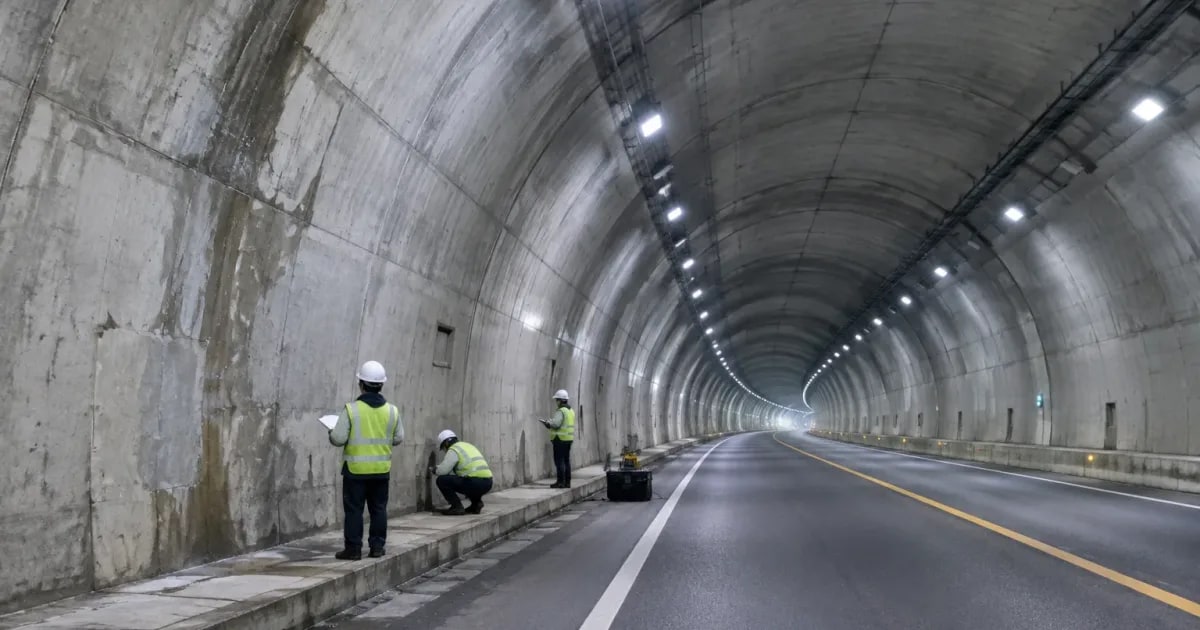

시설물의 안전 및 유지관리에 관한 특별법 규정에 맞춰 경기 용인의 도로 터널에서 정밀안전진단 용역을 수행했습니다. 2025년 2월부터 6월까지 100일간 진행된 이번 과업은 준공 후 오랜 기간 사용된 원형 터널의 물리적 상태와 기능을 점검하는 데 목적이 있었습니다. 본선 라이닝과 갱문, 공동구, 배수시설 외관조사를 바탕으로 비파괴 강도 시험과 배면 공동 조사를 병행하며 유지관리 대책을 정리한 현장 실무 기록입니다.

터널 구조적 특성과 정밀안전진단 과업 범위

과업 범위는 터널 본선 라이닝과 갱문부를 포함해 도로 주행면과 하부 부속 시설물 전체로 설정되었습니다. 시설물의 안전 및 유지관리에 관한 특별법 제12조에 근거하여 대상 터널의 구조적 안전성과 공용성을 확인하고 결함 발생 원인을 규명하여 향후 적정 유지관리 방향을 제시하는 것이 기본 목적입니다.

지표면 아래 묻힌 터널 구조물은 흙의 압력과 지하수위 변화를 고스란히 받습니다. 그런 이유로 진단 범위를 겉으로 드러난 라이닝 표면에 한정하지 않고 배면 지반 속 공동이나 배수 시설의 물 빠짐 상태까지 아우르도록 짰습니다.

조사 구분	주요 대상 부재	세부 수행 항목
외관 상태조사	본선 콘크리트 라이닝, 갱문, 배수구, 공동구, 포장부	균열 폭 및 길이, 박리 및 박락, 누수 흔적, 백태, 신축이음 단차 실측
비파괴 재료시험	본선 측벽부 및 천단부 콘크리트	반발경도 시험, 초음파 간접법 강도 추정, 철근배근 및 피복두께 탐사
내구성 및 화학시험	콘크리트 타설 단면 및 주철근 부위	탄산화 깊이 측정, 수용성 염화물 함유량 분석, 자연전위 철근부식도 시험
배면 상태 및 형상	라이닝 배면 지반, 터널 내공 단면	GPR 레이더 배면 공동 탐사, 광파기 기반 내공단면 측량

연장 197m 배수식 원형 터널의 구조 형식 및 조사 부재 설정

진단 대상 시설물은 2009년 8월 준공된 연장 197m 규모의 도로 터널입니다. 상행선과 하행선이 각각 3차로로 분리 설치된 구조로 내공단면 폭 32m, 유효 높이 4.7m의 배수식 원형 터널 단면을 형성하고 있습니다. 터널 굴착 및 지보 공법으로는 NATM 공법과 개착 공법이 병용 적용되었습니다.

점검 대상은 상부 토압을 지지하는 본선 무근 및 철근 콘크리트 라이닝을 중심으로 갱문 옹벽, 아스팔트 주행면, 측구와 집수정, 전력 케이블을 넣는 공동구까지 망라했습니다. 부재마다 닿는 토압의 크기와 지하수 유입 경로가 서로 달랐기에 조사 위치와 세부 확인 항목을 따로 나누어 접근했습니다.

외관조사망도 작성을 위한 부재별 표면 결함 정밀 조사

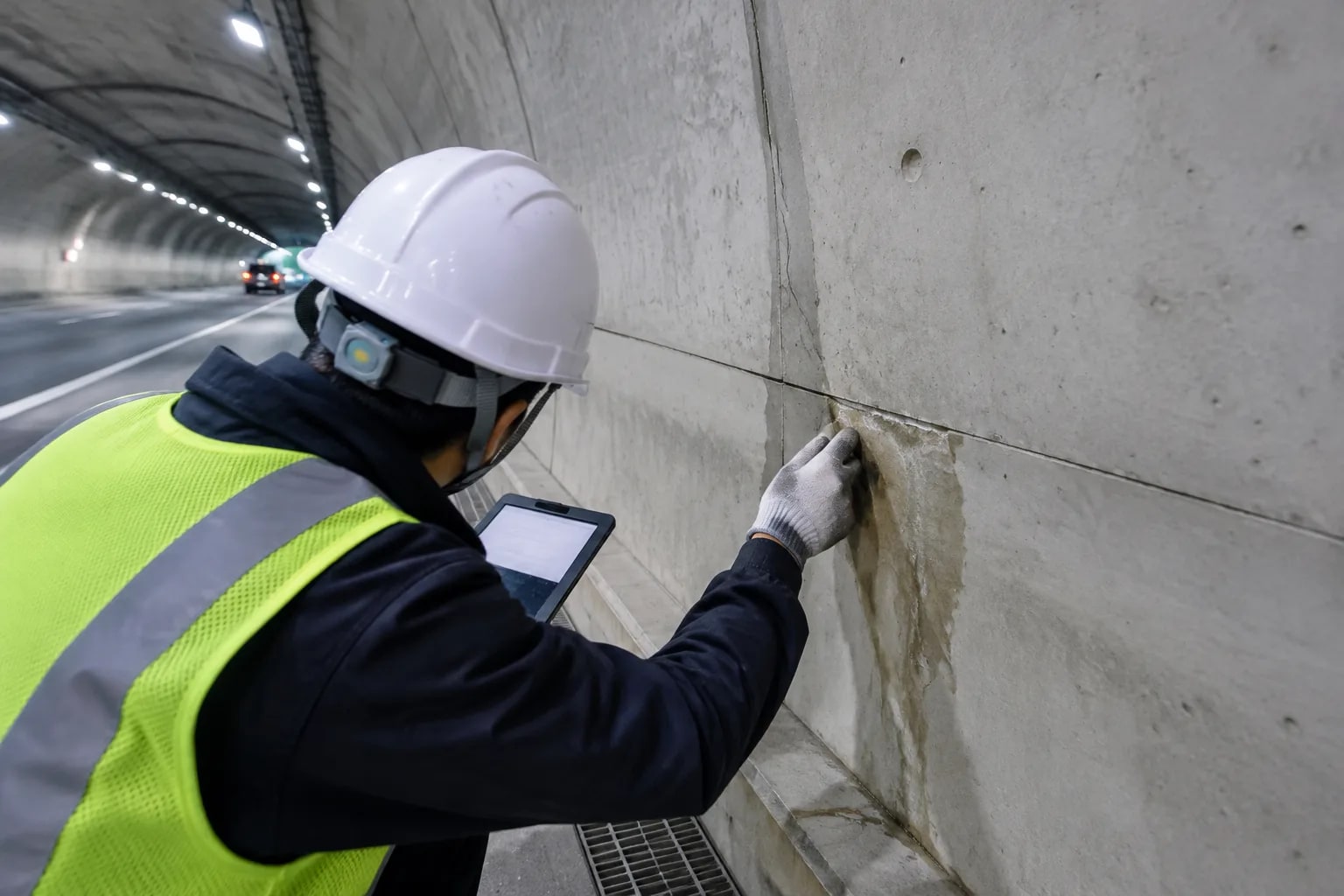

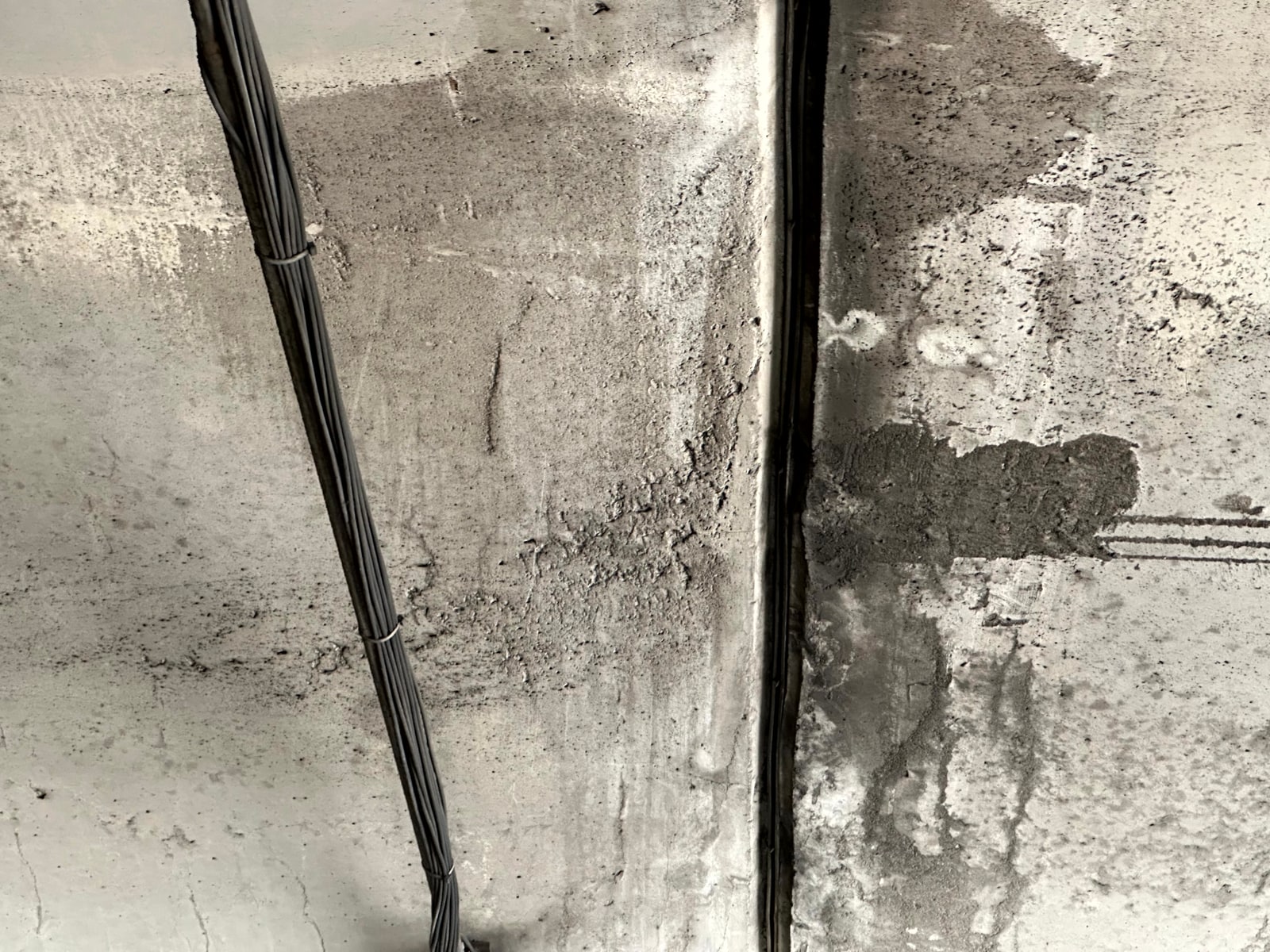

터널 전 구간에 걸쳐 이동식 고소작업차를 투입해 전 부재를 눈앞에서 확인하는 방식으로 외관 손상을 조사했습니다. 표면 손상의 유무만 적고 넘어가는 것이 아니라 결함 폭, 길이, 면적을 직접 측정하여 CAD 전산 외관조사망도로 구현하는 단계적 절차를 밟았습니다.

1. 터널 시점부터 종점까지 스팬별 측벽부 및 천단부 전면 근접 육안 조사
2. 크랙 스케일 및 균열현미경을 이용한 균열 폭, 길이 실측
3. 타격봉을 활용한 콘크리트 표면 두드림 조사로 박리, 박락 및 의심부 상태 확인
4. 신축이음부 단차 실측 게이지 측정 및 누수 흔적 백태 진행 상태 확인
5. 실측된 결함 정보를 CAD 도면상 전개도로 이식하여 외관조사망도 전산화 완료

콘크리트 라이닝의 균열, 박락 및 시공이음 결함 확인 절차

본선 콘크리트 라이닝에서는 콘크리트 건조수축에 따른 미세 균열과 시공이음부 주변 손상이 주로 확인되었습니다. 폭 0.3mm 이상의 균열은 장기적인 내구 저하를 부를 수 있으므로 균열 게이지와 확대경을 써서 연장과 진행 방향을 실측했습니다.

시공이음부는 타설 분할면의 접합 취약성으로 인해 미세 박락 우려가 있는 부위를 중심으로 점검했습니다. 점검봉 타격 시 둔탁한 파열음이 발생하는 위치는 표면 들뜸 상태를 면밀히 기록하고, 지하수 침투에 따른 백태 형성 부위와 연계하여 결함의 전파 가능성을 확인했습니다.

신축이음부 단차 실측 및 균열 전산망도 작성 단계

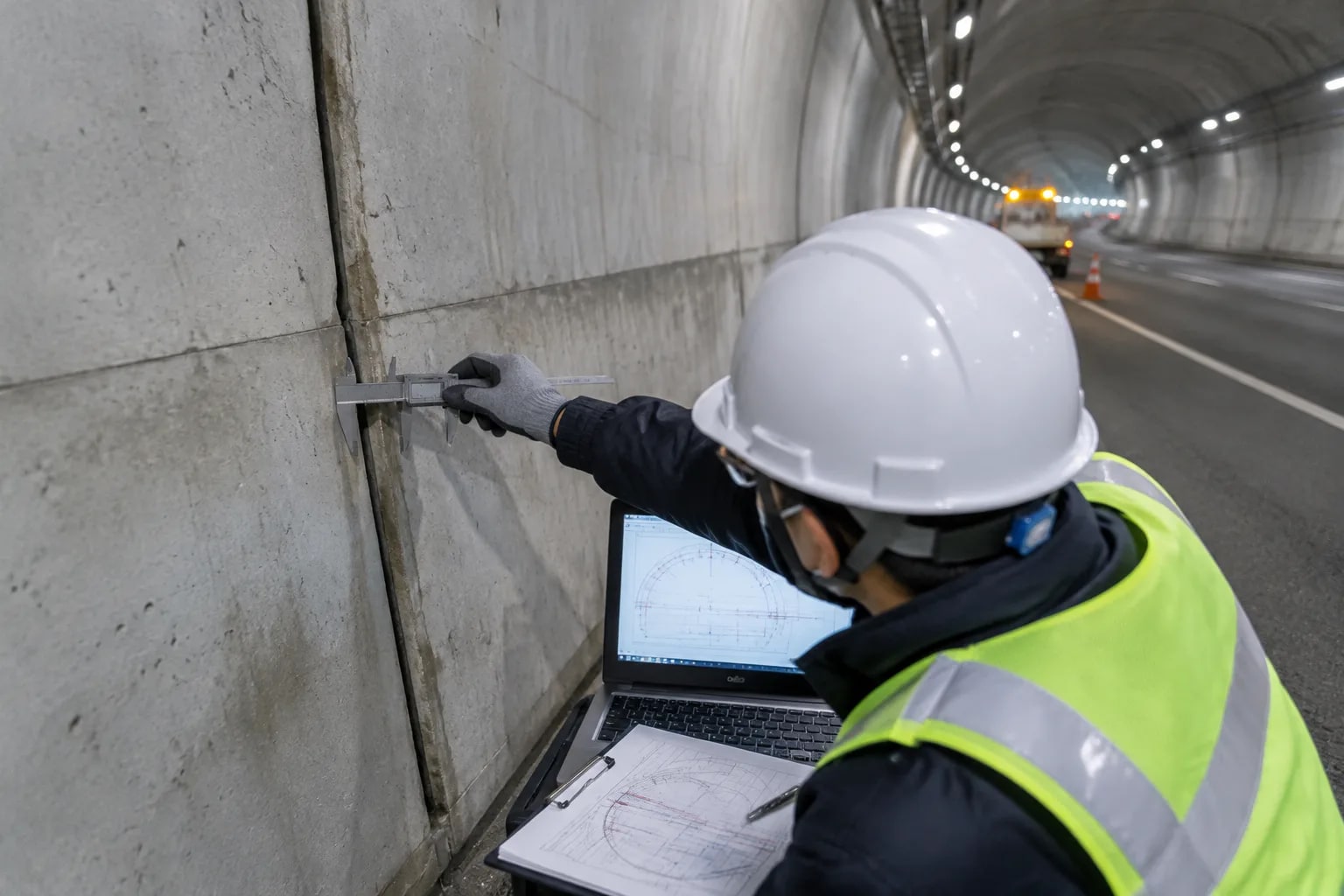

터널 스팬을 구획하는 신축이음부에서는 지반 침하나 라이닝 거동으로 인한 단차 발생 여부를 집중 실측했습니다. 버니어 캘리퍼스와 단차 측정 장비를 사용해 이음부 좌우 블록 간 변위를 정밀 측정했으며, 측정 위치별 변위량을 기록해 국부적 변형 여부를 검토했습니다.

현장에서 잰 결함 수치는 원형 내공 단면을 평면으로 펼친 전개도에 옮겨 적었습니다. 균열 선형과 박락 면적, 누수 구역을 CAD 도면 레이어로 정리해 다음 점검 때 손상 진행 속도를 바로 비교할 수 있도록 작업했습니다.

콘크리트 비파괴 시험을 통한 강도 및 내구성 성능 평가

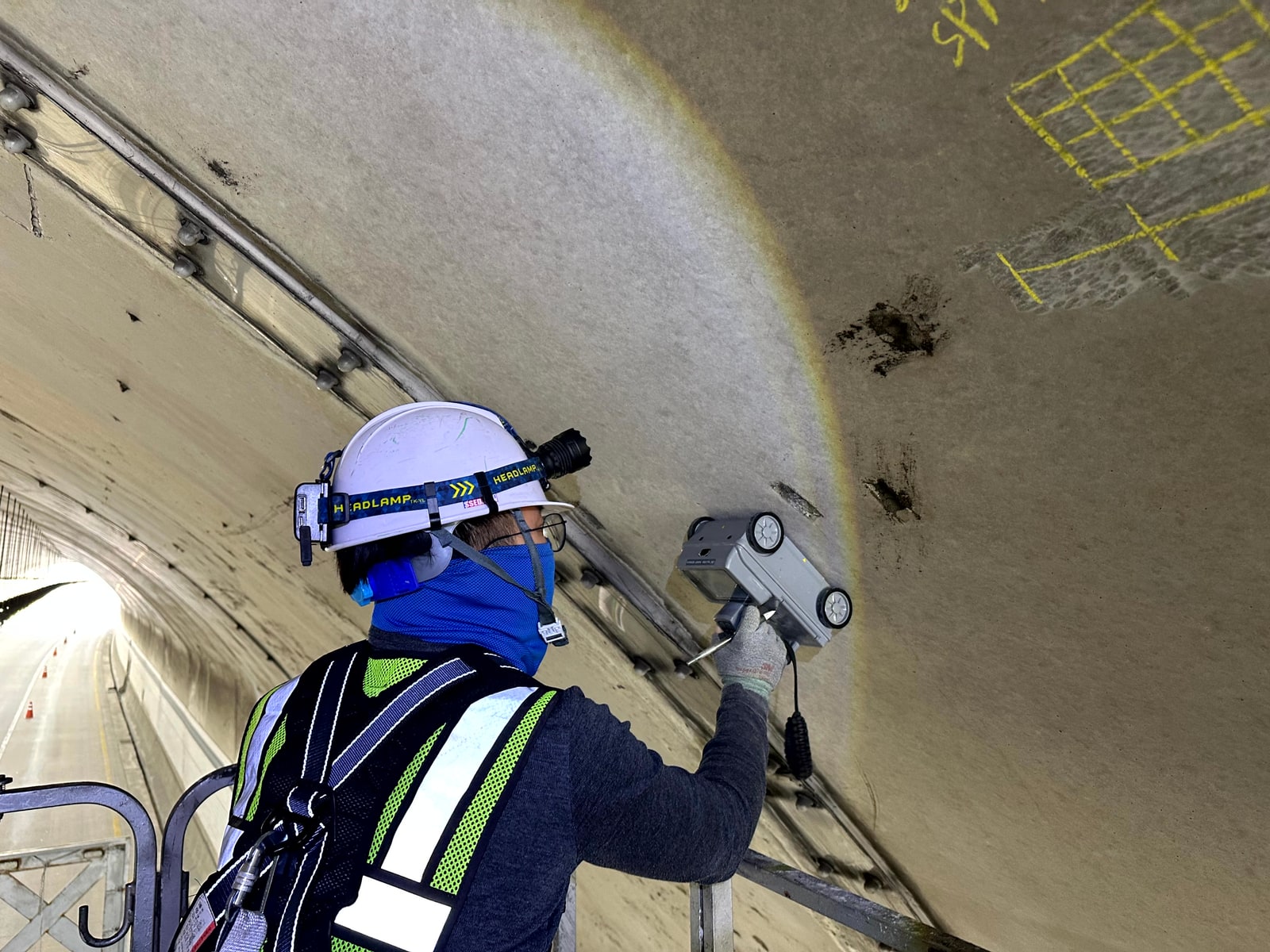

콘크리트 구조물의 잔존 강도와 내구연한을 수치로 검증하고자 여러 비파괴 장비를 현장에 투입했습니다. 모체 콘크리트를 훼손하지 않는 비파괴 시험법을 우선 적용해 라이닝 전반의 재료 물성을 확인했습니다.

• 반발경도 시험: 슈미트 해머 타격법을 통한 표면 반발도 측정
• 초음파 전달속도 시험: 초음파 간접법을 적용한 콘크리트 내부 음속도 측정 및 복합 강도 추정
• 탄산화 반응 시험: 페놀프탈레인 지시약 분무를 통한 중성화 진행 깊이 측정
• 철근 배근 및 피복두께 탐사: 전자파 레이더 방식 철근탐사기를 활용한 매설 깊이 실측
• 균열깊이 초음파 계측: 음파 전파 시간차(To, Tc)를 이용한 표면 균열의 심부 관통 깊이 산정

반발경도법과 초음파 간접법을 병행한 압축강도 추정 절차

콘크리트 압축강도는 슈미트 해머에 의한 반발경도법과 초음파 속도 측정기를 이용한 초음파 간접법을 상호 병행하여 추정했습니다. 표면 마감 상태나 건습 조건에 따라 발생할 수 있는 오차를 상쇄하기 위한 조치입니다.

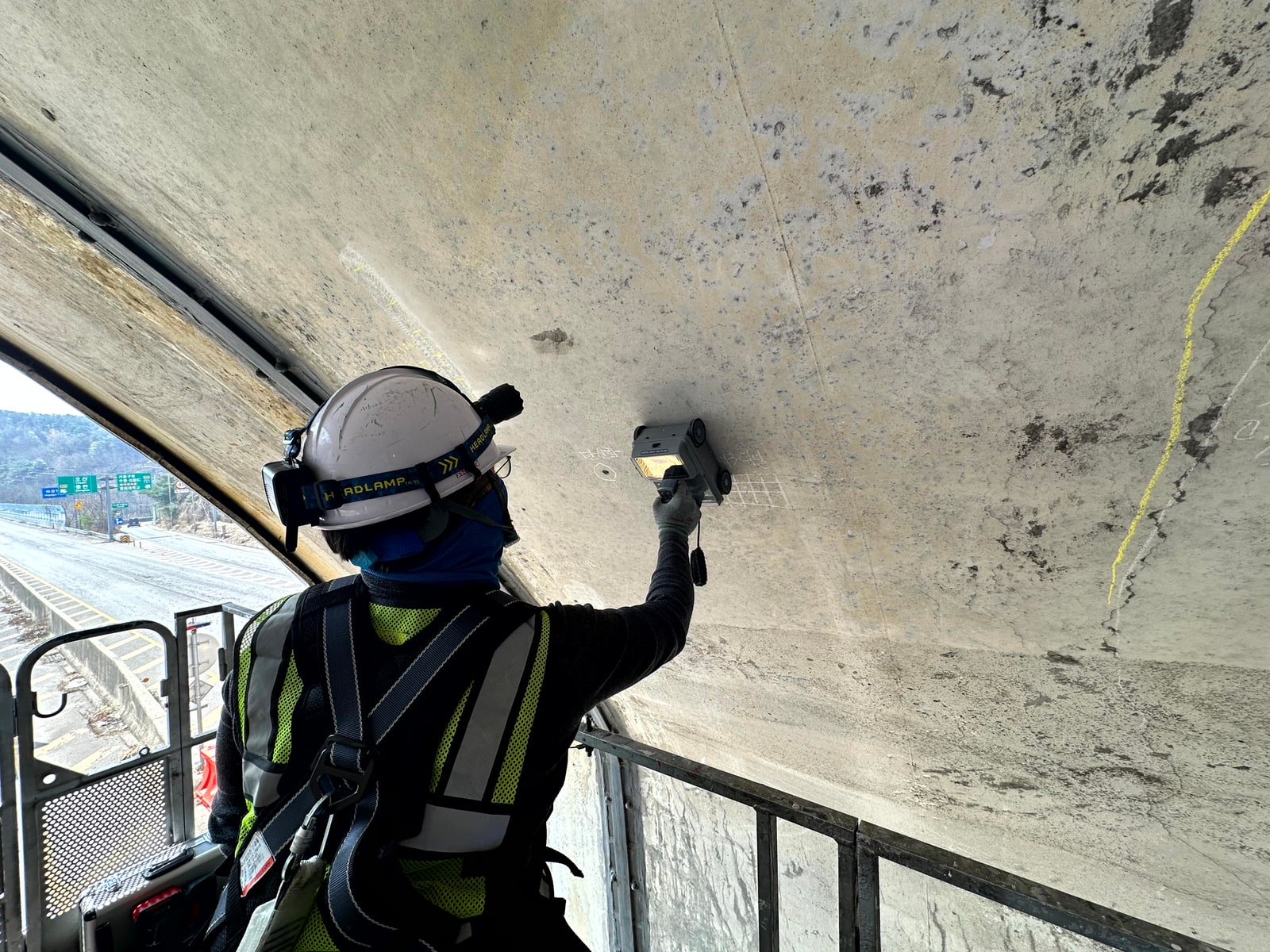

반발경도 시험은 측정 대상면의 레이턴스를 연마석으로 완전히 제거한 후 20점 타격 격자망을 구성하여 타격 반발도를 기록했습니다. 이와 동시에 동일 부재면에서 초음파 송수신 센서를 일정한 간격으로 배치해 표면 전달속도를 계측했습니다. 두 측정값을 일본재료학회 복합추정식 및 표준 강도 환산식에 대입하여 라이닝 타설 콘크리트의 설계기준강도 만족 여부를 검토했습니다.

페놀프탈레인 반응을 활용한 탄산화 깊이 및 철근 피복두께 점검

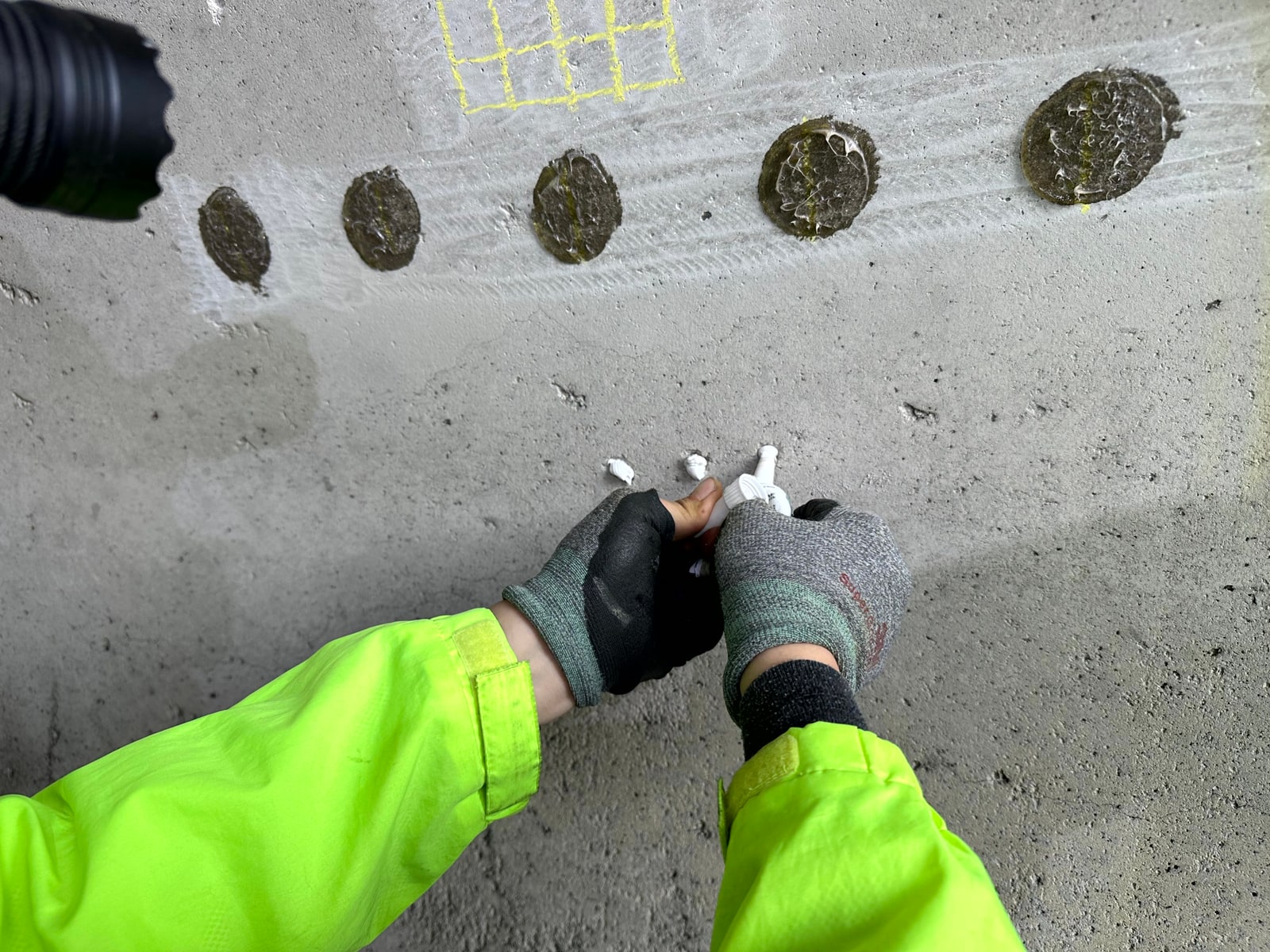

콘크리트의 탄산화 진행 정도는 터널 내 배기가스와 대기 중 이산화탄소 접촉에 따른 중성화 속도를 확인하는 핵심 지표입니다. 라이닝 벽체에 미세 천공을 실시한 후 1% 농도의 페놀프탈레인 용액을 분무하여 적자색 변색 경계면까지의 깊이를 버니어 캘리퍼스로 0.1mm 단위까지 실측했습니다.

철근배근 상태는 전자기 유도 방식의 철근탐사기를 주철근과 배력철근 직교 방향으로 주사하여 측정했습니다. 설계도서에 명시된 배근 간격과의 일치 여부를 대조하고 실제 타설된 피복두께를 도출했습니다. 실측된 피복두께에서 탄산화 침투 깊이를 감한 잔여 피복두께를 산출함으로써 철근 노출 및 부식 발생까지의 공학적 내구 한계를 검토하는 절차를 거쳤습니다.

화학적 부식도 시험과 균열깊이 정밀 측정 기법

콘크리트 내부에 묻힌 철근의 부식 진행도와 표면 균열의 구조적 위험성을 파악하고자 정밀 계측을 실시했습니다. 비파괴 방식의 자연전위 측정과 함께 드릴 천공으로 분말 시료를 채취하여 화학적 열화 수준을 다각도로 분석했습니다.

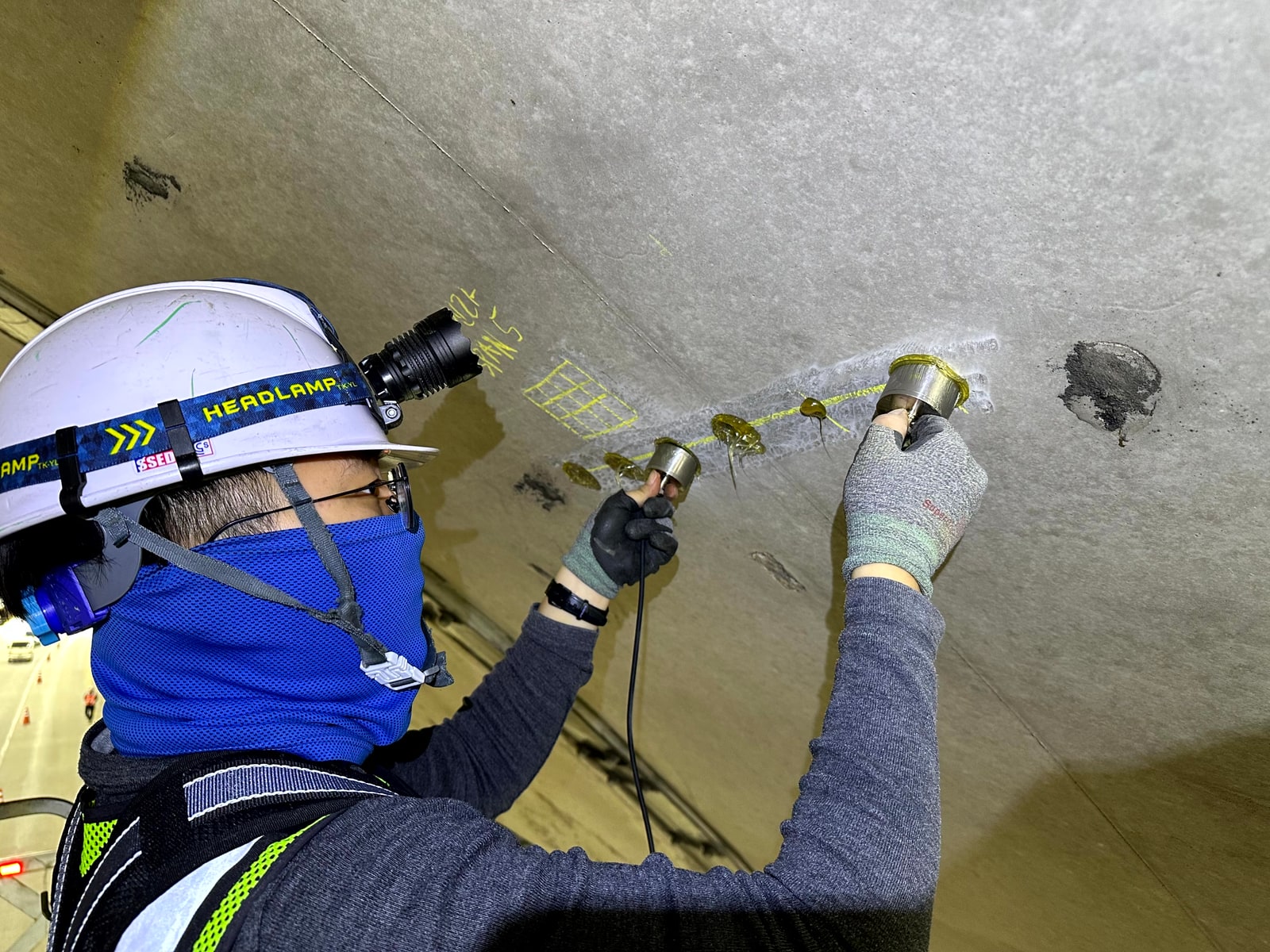

외부 균열의 내부 관통 여부는 초음파 표면파 속도 차이를 이용해 산정했습니다. 표면 결함이 단순 표층 균열인지 구조적 단면을 절단하는 유해 균열인지 가려내는 근거로 활용되었습니다.

자연전위 측정을 통한 철근 부식 활성도 조사

철근 부식 평가는 콘크리트 라이닝 내 매설된 주철근과 기준 전극 간의 전위차를 측정하는 ASTM C876 규격의 자연전위 측정법을 적용했습니다. 표면 피복을 통과해 철근 단부에 접지선을 연결하고 구리 황산구리 전극(CSE)을 라이닝 표면에 접촉시켜 전위값을 취득했습니다.

취득된 전위차는 표준 규격의 부식 확률 평가 기준표와 대조하여 철근의 부식 활성화 영역을 판별했습니다. 콘크리트 내부 철근의 산화 반응 진행 여부를 비파괴 방식으로 사전 진단하는 절차를 거쳤습니다.

시료 채취 기반의 깊이별 수용성 염화물 함유량 분석

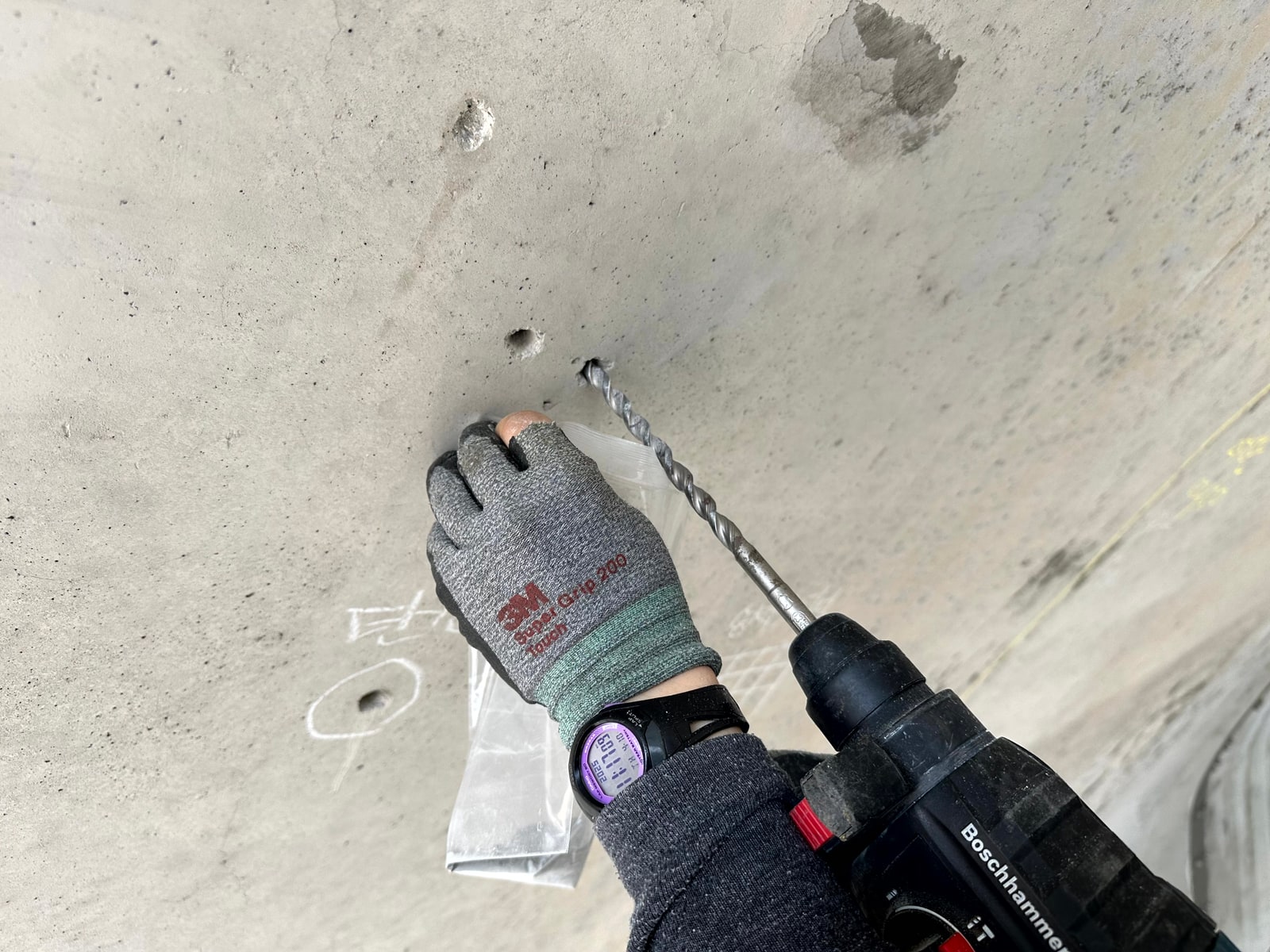

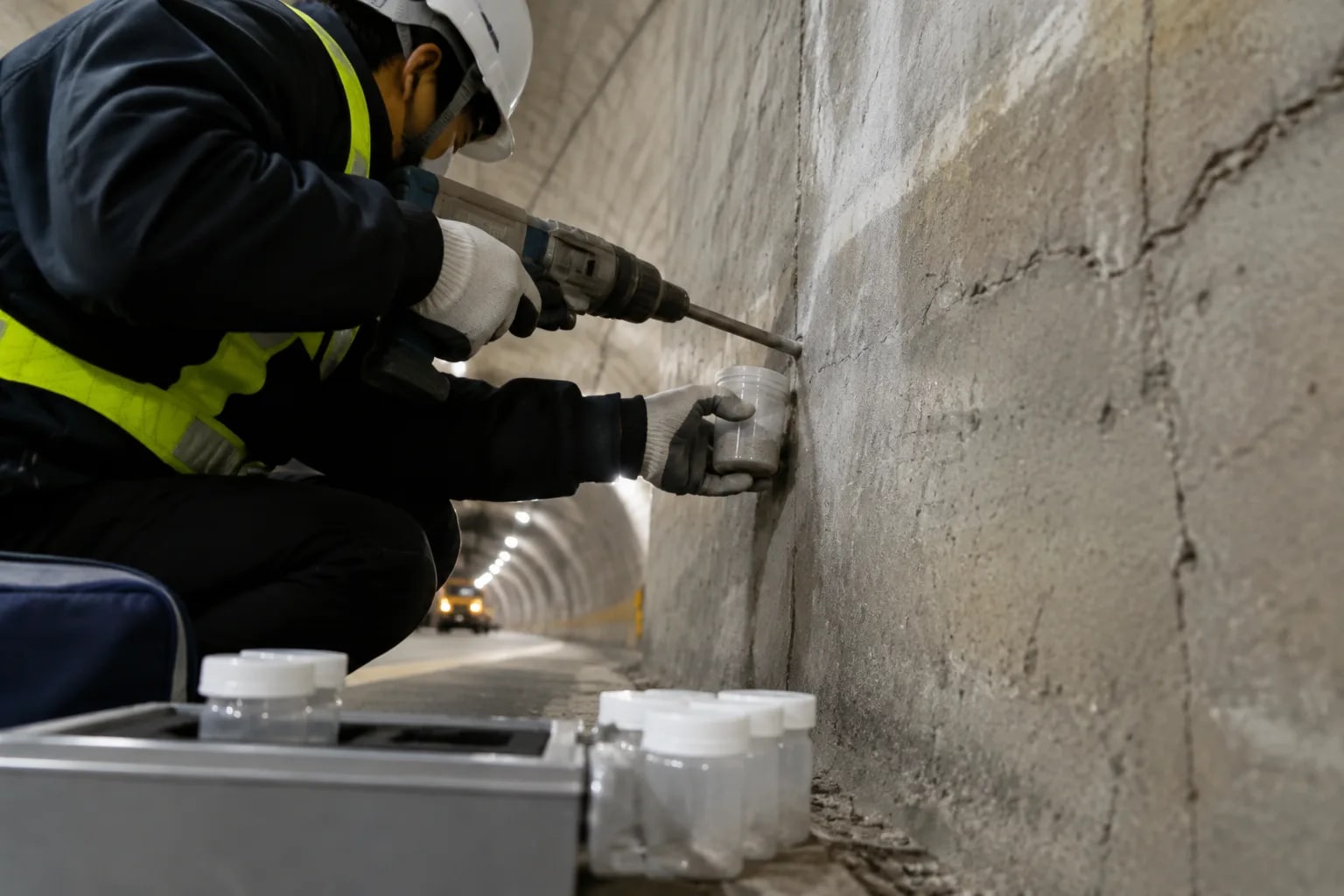

수용성 염화물 이온 분석은 터널 내부로 유입되는 제설제와 지하수 침투수의 영향을 확인하기 위해 깊이별 시료 채취 방식으로 수행했습니다. 회전 드릴을 사용해 깊이별로 콘크리트 분말 시료를 채취하여 밀봉 보관한 뒤 시험실로 이송했습니다.

채취된 시료는 KS F 2587 규정에 따라 질산은 적정법을 이용해 가용성 염소이온 농도를 정량 분석했습니다. 철근 깊이에서의 염화물 이온 농도를 도로교설계기준 및 콘크리트표준시방서 상의 발청 한계치인 1.2kg/m³ 기준과 상호 비교하여 화학적 내구성 저하 가능성을 판정했습니다.

상태평가 및 안전성 검토에 기반한 보수 방안 도출

현장 외관조사에서 확인된 결함 물량과 비파괴 시험으로 도출된 재료 물성값은 시설물의 안전 및 유지관리 실시 세부지침에 따라 종합 정리되었습니다. 부재별 외관 결함도를 정량화하여 상태평가 결과를 산출하고, 터널 라이닝의 거동 특성을 확인하기 위한 구조해석적 안전성 검토를 병행했습니다.

수집된 모든 공학적 데이터는 단순한 현상 기록에 그치지 않고, 결함의 진행 위험도와 구조적 영향성에 따라 보수 보강의 우선순위를 구분하는 의사결정 근거로 전환되었습니다.

부재별 환산결함도 점수 산출 및 종합 상태평가 기준 적용

상태평가는 외관조사망도를 통해 집계된 균열, 박락, 누수 등의 결함을 면적 및 연장 가중치로 환산하는 부재별 환산결함도 산정 체계를 따랐습니다. 본선 라이닝 천단부와 측벽부, 갱문, 공동구, 배수시설 등 각 부재의 중요도 계수를 반영하여 환산결함도 점수를 산출했습니다.

개별 부재의 결함도 점수는 상위 구조물 가중치에 따라 합산되어 터널 전체의 종합 결함지수로 도출되었습니다. 이 과정에서 국토안전관리원 세부지침의 평가 기준에 따라 상태평가 등급을 공학적으로 분류하고 구조물 전체의 노후화 진전 상태를 규명했습니다.

구조계산 안전성 검토 연계 및 유지보수 우선순위 제시

구조안전성 평가는 NATM 원형 터널 라이닝 단면에 작용하는 휨모멘트와 축력을 파악하고자 지반-라이닝 상호작용 해석 모델을 적용했습니다. 현장에서 측정한 균열 데이터와 단면 측량값, GPR 탐사로 확인한 배면 공동의 위치와 크기를 구조 모델 하중 조건에 그대로 반영해 계산했습니다.

검토 결과에 기반하여 발견된 결함에 대한 유지보수 우선순위를 3단계로 구분해 제시했습니다. 결함의 중대성과 진행성에 따라 긴급 보수 항목과 장기 유지관리 항목으로 우선순위를 구분하여 보수 방안을 수립했습니다.
