[서울 성북] OO 옹벽 및 석축 정밀안전점검 수행 기록

도심지 내 노후 옹벽과 석축은 집중호우나 해빙기 지반 변동에 취약해 선제적인 안전 확보가 필수적입니다. 서울 성북 일원의 복합 옹벽 구조물을 대상으로 시설물의 안전 및 유지관리에 관한 특별법에 따른 정밀안전점검을 수행했는데요. 도로 인접 사면과 배면부의 배수 불량은 구조물 붕괴로 직결될 수 있어 정밀한 현장 조사가 요구됩니다. 현장 외관조사부터 비파괴 시험, 배면 배수 체계 점검까지 실무 중심의 점검 절차와 관리 방안을 기술적으로 기록합니다.

옹벽 및 석축 안전점검의 근거 법령과 대상 시설물 기준은 무엇인가요?

시설물의 안전 및 유지관리에 관한 특별법 제12조에 따라 높이 5m 이상이고 연장 100m 이상인 옹벽은 제3종시설물 안전점검 대상에 해당합니다.

지자체와 관리주체는 공중의 안전을 확보하기 위해 소관 토목 구조물의 정기적인 점검을 법적으로 의무화하고 있습니다. 지변 변동이나 빗물 유입으로 인한 붕괴 위험을 사전에 차단하기 위함이지요. 옹벽 시설물은 지표면 노출 높이와 총 연장, 구조 형식에 따라 관리 대상 구분이 명확히 나뉩니다.

관리주체는 준공 후 일정 기간이 지나거나 균열·배부름(옹벽 전면부가 불룩하게 튀어나오는 변형) 등 육안 결함이 확인되면 점검 계획을 수립해야 합니다. 법정 점검을 이행하지 않으면 과태료 부과와 행정 처분이 따르므로 체계적인 이력이 필수적입니다.

토목 시설물의 종별 구분과 법정 점검 주기는 어떻게 나뉘나요?

제3종시설물로 지정된 옹벽은 반기에 1회 이상 정기안전점검을 받아야 하며 필요시 정밀안전점검을 실시합니다.

시설물의 안전 및 유지관리 실시 등에 관한 지침에 따르면 토목 시설물은 중요도와 규모에 따라 제1종, 제2종, 제3종시설물로 구분됩니다. 제1종과 제2종 시설물은 정기안전점검 외에도 1~3년 주기의 정밀안전점검, 4~6년 주기의 정밀안전진단을 정기적으로 받아야 하는데요. 제3종시설물은 정기안전점검 중 중대 결함이 식별될 때 정밀안전점검으로 전환하여 정밀 평가를 진행합니다.

정기안전점검은 육안 위주의 기본 조사로 진행되지만, 정밀안전점검은 측정 장비와 비파괴 시험을 동원해 구조물의 물리적 내력을 함께 검증합니다. 시설물의 안전등급이 낮아질수록 점검 주기가 단축되므로 정기적인 유지보수로 등급을 방어하는 관리가 경제적입니다.

정밀안전점검의 현장 조사 절차와 필수 비파괴 시험 항목은 무엇인가요?

국토안전관리원 세부지침에 따라 외관조사와 함께 반발경도 시험 20개 타격점 측정 및 탄산화 깊이 측정을 필수로 진행합니다.

현장에 착수하면 가장 먼저 시설물 전면부와 배면부를 일대일로 훑으며 결함 상태를 도면화하는 외관조사망도를 작성합니다. 콘크리트 구간에는 슈미트 해머를 이용한 반발경도 시험을 실시해 압축강도를 추정하고, 페놀프탈레인 용액 분무 시험으로 콘크리트 탄산화(공기 중 이산화탄소로 인해 콘크리트 알칼리성이 상실되는 현상) 잔여 깊이를 측정하지요.

석축 구간은 돌과 돌 사이를 채운 줄눈 몰탈의 균열, 탈락, 토사 유출 여부를 면밀히 파악합니다. 특히 옹벽 배면에 물이 고여 정수압이 증가하는 것을 막는 배수공(옹벽 내부의 지하수를 배출하는 구멍)의 막힘 여부를 전수 조사합니다.

옹벽 구조물의 상태 평가와 계속 사용성 판단 기준은 무엇인가요?

부재별 결함도를 산정해 a부터 e까지 5단계 상태평가 기준에 맞춰 시설물의 계속 사용 여부를 판단합니다.

현장 조사에서 수집된 균열 폭, 박리, 누수, 배부름 면적 등은 가중치를 적용해 시설물 결함도 지수로 환산됩니다. 구조물의 내구성과 안전성에 지장이 없는지, 아니면 긴급한 사용 제한이나 보수보강이 필요한지를 공학적으로 판정하는 절차인데요. 결함 지수가 일정 기준을 초과하면 주요 부재의 보강 방안을 수립해야 합니다.

판단의 핵심 질문은 이 토목 시설물을 현재 조건에서 계속 안전하게 쓸 수 있는가입니다. 시공 책임을 묻는 목적이 아니라, 향후 우기나 동절기에 발생할 수 있는 붕괴 리스크를 공학적으로 통제하는 것이 본질입니다.

현장 조사부터 최종 보고서 납품까지 소요 기간은 얼마나 걸리나요?

총 연장 200m 내외의 옹벽 시설물 기준 현장 조사와 내업 분석을 합쳐 약 30일의 용역 기간이 소요됩니다.

착수 후 1단계로 기존 준공도서 검토와 현장 조사 계획을 수립하는 데 약 5일이 배정됩니다. 2단계 현장 외관조사와 장비 계측은 기상 조건을 고려해 5~7일간 집중 수행하지요. 현장 조사가 끝나면 외관망도 전산화, 결함 지수 산출, 보수보강 공법 검토 및 보고서 작성에 약 15일이 투입됩니다.

시설물통합정보관리체계 등록과 발주처 감독관 검토 의견 반영 기간까지 고려해 전체 일정을 관리합니다. 현장 접근이 어려운 사면이나 우거진 식생 구간이 있다면 조사 일정이 일부 늘어날 수 있습니다.

[수행 사례] 현장 착수와 외관조사망도를 통한 석축 결함 정밀 파악

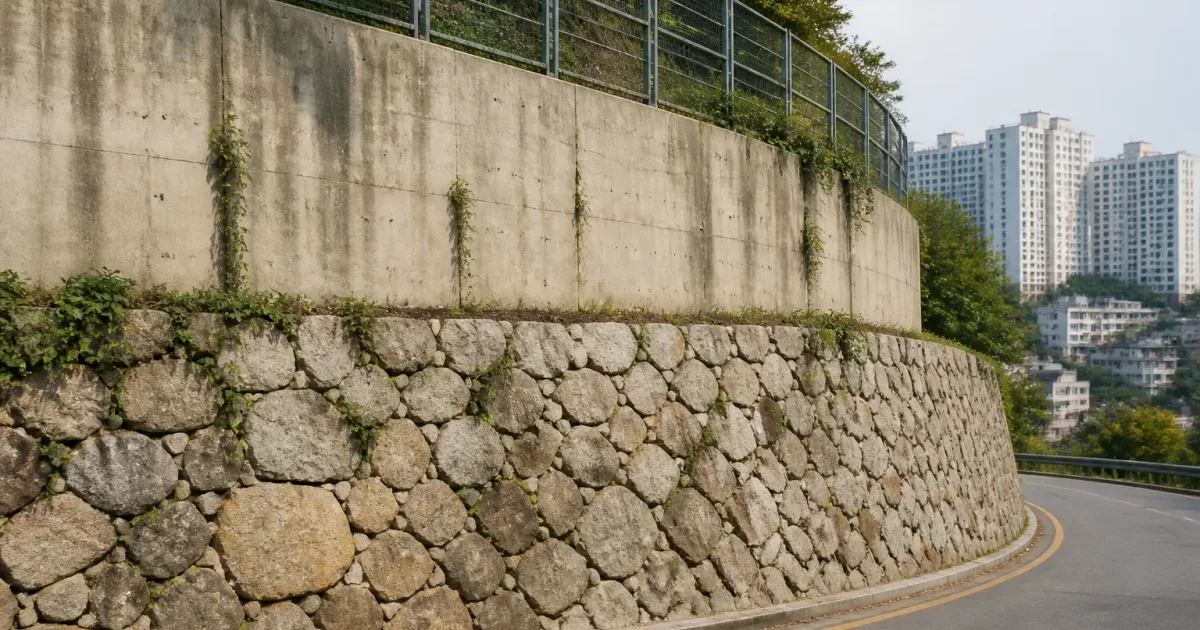

서울 성북의 도로 인접 부지에 접한 총 연장 170m 옹벽을 대상으로, 약 한 달에 걸쳐 제3종시설물 정밀안전점검을 수행했습니다. 이 시설물은 석축 150m와 콘크리트 옹벽 20m로 이뤄진 혼합 구조물로, 최대 지면 노출 높이는 5m에 달했습니다.

발주처와 현장 이름, 세부 조사 결과는 계약상 밝히지 않습니다. 현장에 착수하며 과거 준공도서가 보존되어 있지 않은 조건을 확인하고, 현장 실측을 병행하며 기준 도면을 새로 작성했습니다. 전면부 외관조사를 통해 석축 줄눈 몰탈의 균열 13개소, 들뜸 14개소, 조적 균열 5개소, 배수공 막힘 9개소를 확인하고 이를 외관조사망도에 위치별로 빠짐없이 기록했습니다.

석축 상단 일부에서 배부름 손상 3개소가 확인되어 변형 구간의 이격 상태를 집중 검토했습니다. 현장 접근이 불가능했던 일부 급경사 구간은 망원경과 고배율 카메라를 활용해 원거리 조사를 수행했습니다.

[수행 사례] 콘크리트 비파괴 시험 및 배면부 배수 상태 집중 조사

콘크리트 옹벽 20m 구간에 대해서는 슈미트 해머를 이용한 반발경도 시험과 코어 채취 부위 탄산화 깊이 측정을 실시했습니다. 비파괴 측정 결과 콘크리트 압축강도와 잔여 피복두께는 설계 기준에 부합하는 내구성을 확보하고 있음을 확인했습니다.

콘크리트 표면의 0.3mm 미만 미세 균열 26개소와 망상 균열 2개소를 확인하여 도면에 반영했습니다. 이어 사면 상부 배면부로 이동해 집수구 토사 퇴적 4개소와 배수로 미설치 구간 50m를 조사했습니다. 지표수가 옹벽 배면으로 직접 침투하면 토압이 급격히 증가하므로, 배면 배수 체계의 결함은 석축 옹벽의 안정성을 위협하는 주요 요인으로 분석했습니다.

외관조사 결과와 시험 데이터를 국토안전관리원 세부지침 평가표에 대입해 부재별 결함지수를 산출했습니다. 배부름 구간에 대한 앵커 보강 방안, 석축 줄눈 몰탈 보수, 배수로 신설 및 배수공 청소를 골자로 하는 유지관리 계획을 수립하여 최종 안전점검 보고서를 납품했습니다.

시설물 관리주체가 자주 묻는 토목 안전점검 FAQ

준공도면이 유실된 오래된 노후 석축도 정밀안전점검을 받을 수 있나요?

도면이 없어도 현장 실측을 통해 종단면도와 횡단면도를 작성한 뒤 점검을 진행합니다. 구조물의 노출 치수와 배면 사면의 경사를 직접 측정해 구조 안정성을 평가하므로 점검 수행에 지장이 없습니다.

옹벽 전면부에 배부름이 생기면 무조건 철거 후 재시공해야 하나요?

변형 규모와 토압 상태에 따라 그라우팅(공극에 시멘트 풀을 주입해 지반을 굳히는 공법)이나 보강 앵커 설치로 구조물을 보강할 수 있습니다. 진행성 변위 여부를 계측하여 구조적 안정성이 확인되면 철거 없이 보강 공법을 적용합니다.

정밀안전점검과 정밀안전진단은 어떤 차이가 있나요?

정밀안전점검은 외관조사와 기초 비파괴 시험을 통해 시설물 상태를 파악하는 용역입니다. 반면 정밀안전진단은 시추 조사, 지반 시험, 3차원 수치 해석 등 구조해석을 포함해 내하력을 정량적으로 검증하는 상위 단계 용역입니다.

배수공에서 물이 나오지 않는 것은 안전하다는 뜻인가요?

오히려 배수관 내부가 토사나 이물질로 막혀 지하수 배출이 차단되었을 위험이 큽니다. 배수공 막힘은 배면 수압을 급격히 상승시켜 옹벽 전도를 유발하므로 주기적인 청소와 관통 조사가 필수적입니다.

노후 구조물 붕괴 예방을 위한 유지관리 대책과 성과품 검토 요령

토목 구조물의 안전은 정기적인 현장 조사와 취약부 선제 보수에서 시작됩니다. 발주 담당자는 안전점검 보고서를 인수할 때 외관조사망도가 누락 없이 작성되었는지, 결함 원인에 부합하는 적정 보수보강 공법이 제시되었는지 꼼꼼히 확인해야 합니다. 특히 우기철 이전 배수 체계 정비와 배부름 구간의 변위 계측 관리가 장기적인 시설물 수명 연장의 핵심입니다.
