[경기 용인] OO교량 정밀안전진단

도로 위를 쉼 없이 오가는 차량 하중과 외부 기후 환경에 상시 노출된 교량은 공용 연수가 쌓일수록 구조적 피로가 누적됩니다. 겉으로 드러나는 균열이나 강재 부식뿐 아니라 보이지 않는 용접부 내부 결함이나 지지 단면의 거동 변화까지 면밀히 밝혀내야 장기적인 통행 안전을 담보할 수 있습니다.

시설물의 안전 및 유지관리에 관한 특별법에 따라 경기 용인에 위치한 제1종 시설물 교량을 대상으로 정밀안전진단 용역을 수행했습니다. 2004년에 준공되어 20년 넘게 공용 중인 총연장 300m 규모 강박스거더 교량에 대해 2025년 3월부터 5월까지 현장 조사를 펼친 바 있습니다. 상부 슬래브부터 하부 교각과 교대, 부속시설 전반에 걸친 외관조사 자료와 비파괴 재료시험, 실측 재하시험 결과를 연계하여 구조안전성을 평가한 기술 기록입니다.

교량 상, 하부 주요 부재 및 부속시설 외관 상태 조사 체계

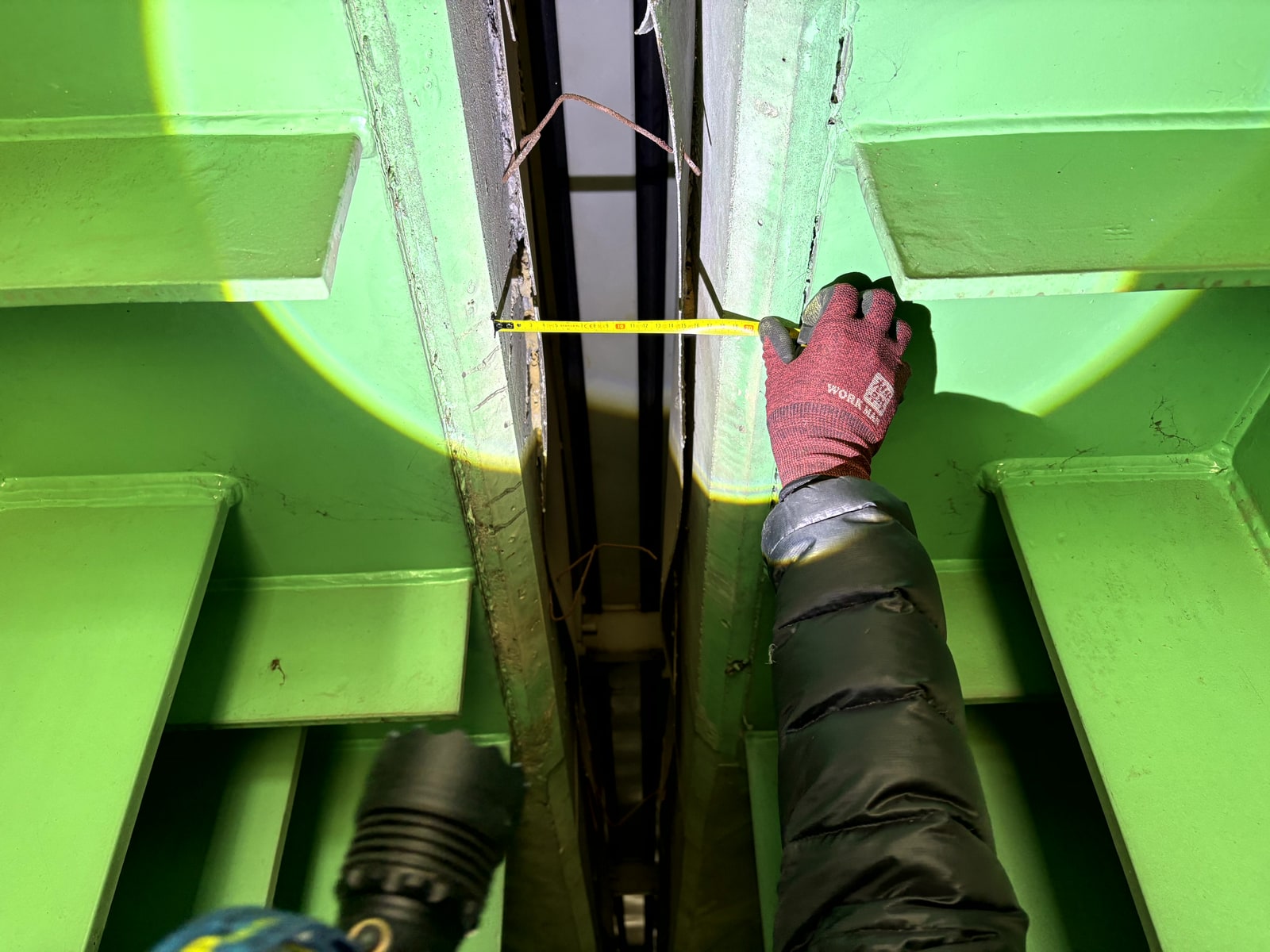

현장에서는 모든 부재 표면의 손상과 변형 유무를 조사망도에 옮겨 적는 일로 외관 상태조사를 시작했습니다. 점검차량과 이동식 비계로 접근한 뒤 육안 검사와 측정 기구를 병행하여 결함 위치와 크기, 진행성을 따져보았습니다.

조사 대상 구분	주요 조사 부재	중점 점검 항목
상부구조	콘크리트 바닥판, 강박스거더, 가로보, 세로보	바닥판 균열 폭 및 백태, 강재 도막 손상, 용접부 균열
하부구조	철근콘크리트 교각 코핑 및 기둥, 교대 흉벽 및 날개벽	콘크리트 균열, 박리, 철근 노출, 교대 배면 토사유실
부속시설	교량받침, 신축이음, 교면포장, 배수관, 방호울타리	받침 가동 여유량, 신축이음 단차 및 파손, 배수관 막힘

바닥판 및 교각 균열과 교대 사면 토사유실 현황 조사

콘크리트 바닥판 하면에서는 누수를 동반한 미세 균열과 표면 백태 발생 구간을 점검용 스케일과 균열현미경으로 폭과 길이를 측정했습니다. 교각 코핑부 균열 폭의 진전 여부는 이전 점검 이력과 대조하며 추적 조사한 항목입니다.

교대 날개벽 인접 사면에서는 우수 침투에 따른 토사 유실과 배수로 접속부 파손 여부를 살폈습니다. 비탈면 지지력 약화와 콘크리트 흉벽 측면의 흙 쓸림 현상을 수준 측량과 줄자로 실측해 보수 범위를 구체적으로 도출했습니다.

콘크리트 내구성 시험 및 강박스 용접부 비파괴 검사 항목

외관조사로 확인된 노후화 징후를 정량적으로 파악하기 위해 콘크리트와 강재 부재별 비파괴 시험을 병행했습니다. 재료의 강도 저하와 부식 환경 노출 정도를 판정하기 위한 검사 항목들입니다.

• 반발경도 시험을 통한 콘크리트 표면 압축강도 추정
• 초음파전달속도시험 간접법에 따른 음속 측정 및 복합 강도 산출
• 페놀프탈레인 반응을 활용한 콘크리트 탄산화 깊이 측정
• 채취 시료 분석을 통한 깊이별 수용성 염화물 함유량 검사
• 전자기적 철근탐사기를 활용한 철근 배근 간격 및 피복두께 실측
• 강박스거더 상하부 플랜지 맞대기 용접부 초음파탐상시험(UT)
• 도막두께 측정 및 강재 표면 백아화 시험

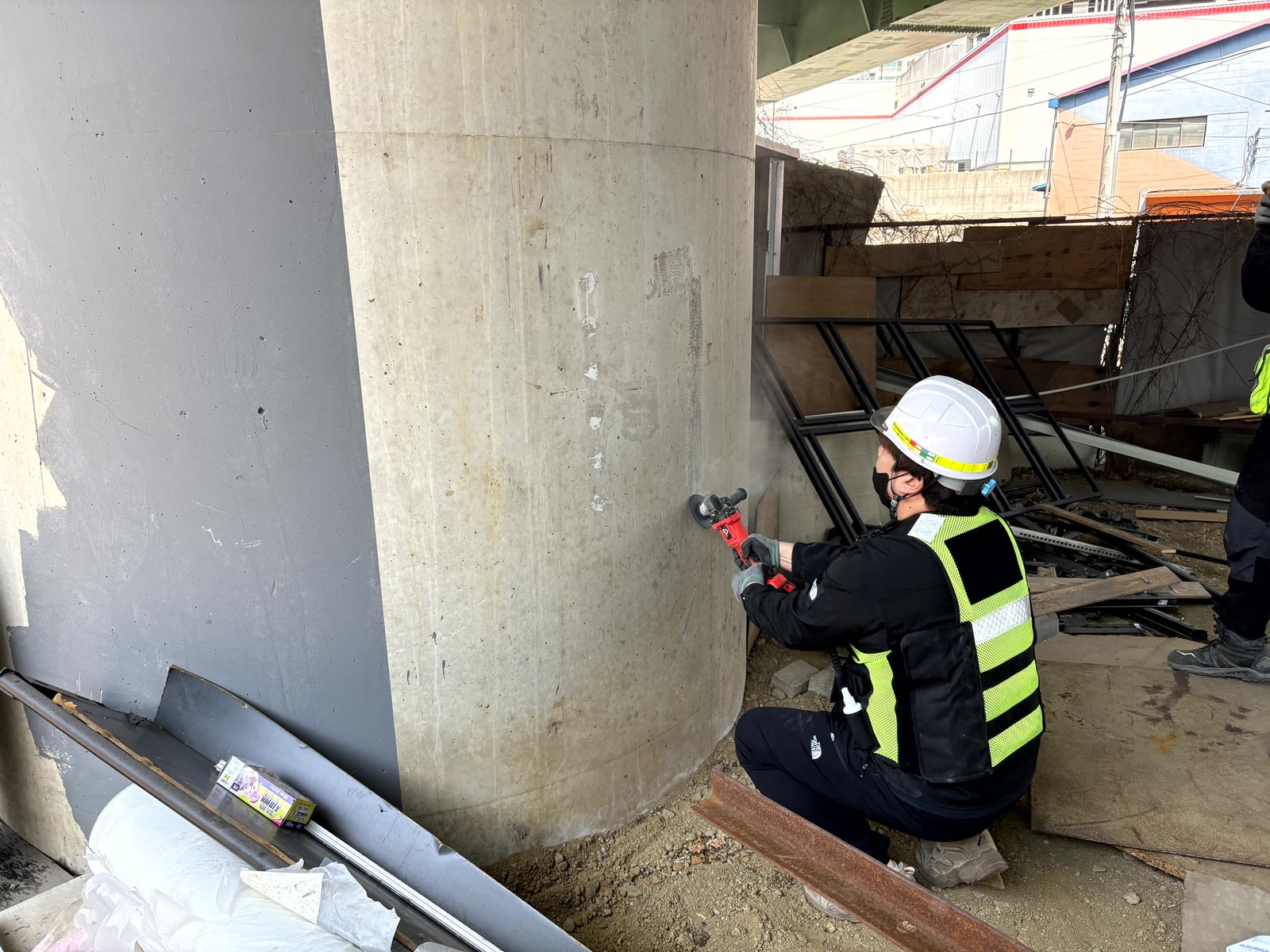

반발경도 및 초음파 속도를 활용한 콘크리트 강도와 탄산화 깊이 측정

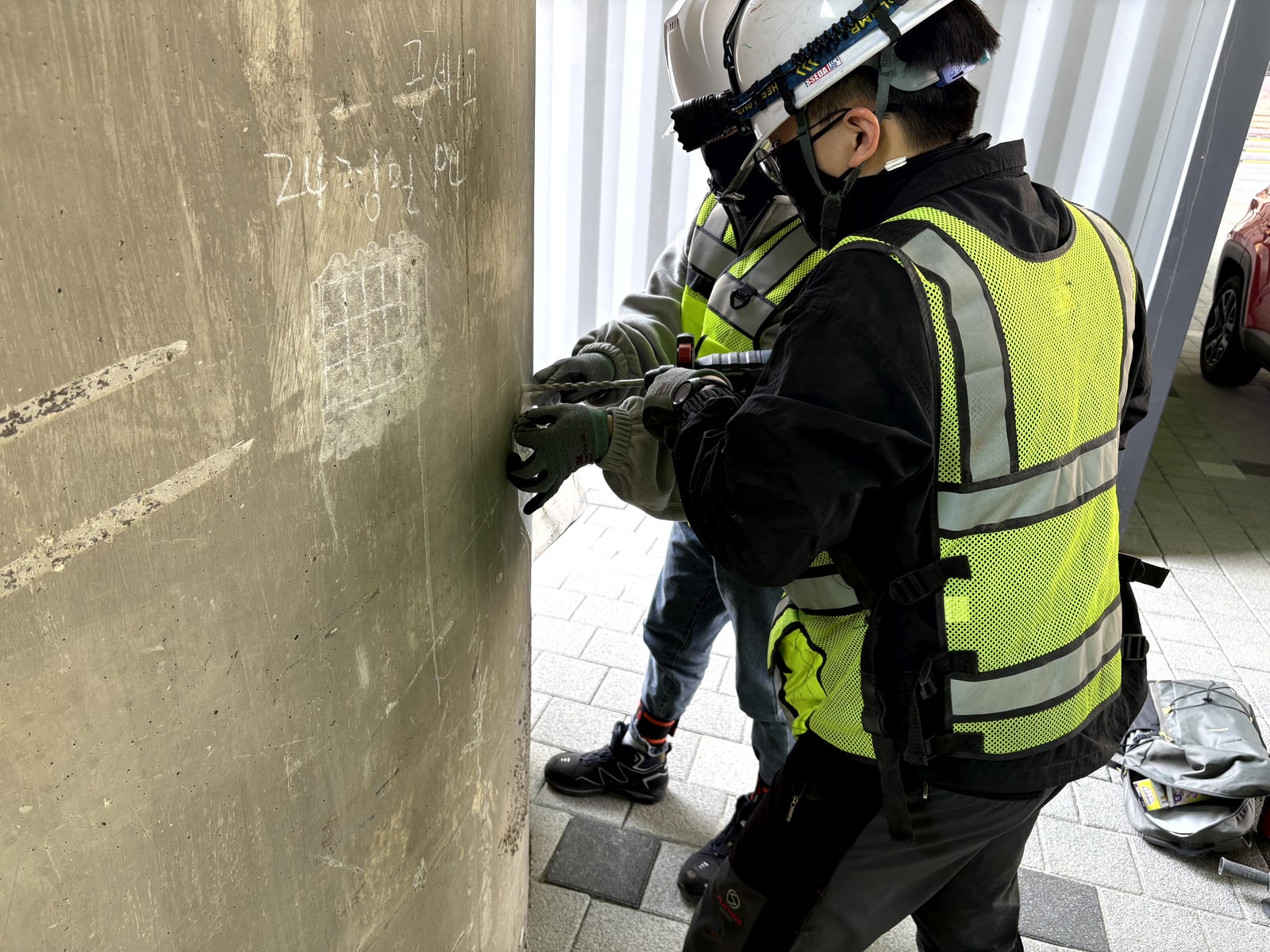

콘크리트 반발경도시험은 바닥판 하면과 교각, 교대 표면을 연마기로 평탄화한 후 슈미트 해머로 타격하여 반발도를 기록했습니다. 이와 동시에 동일 개소에서 초음파 탐촉자를 밀착시켜 초음파전달속도를 간접법으로 계측했습니다. 두 측정값을 일본재료학회 복합산정식에 대입해 부재별 압축강도를 평가한 것입니다.

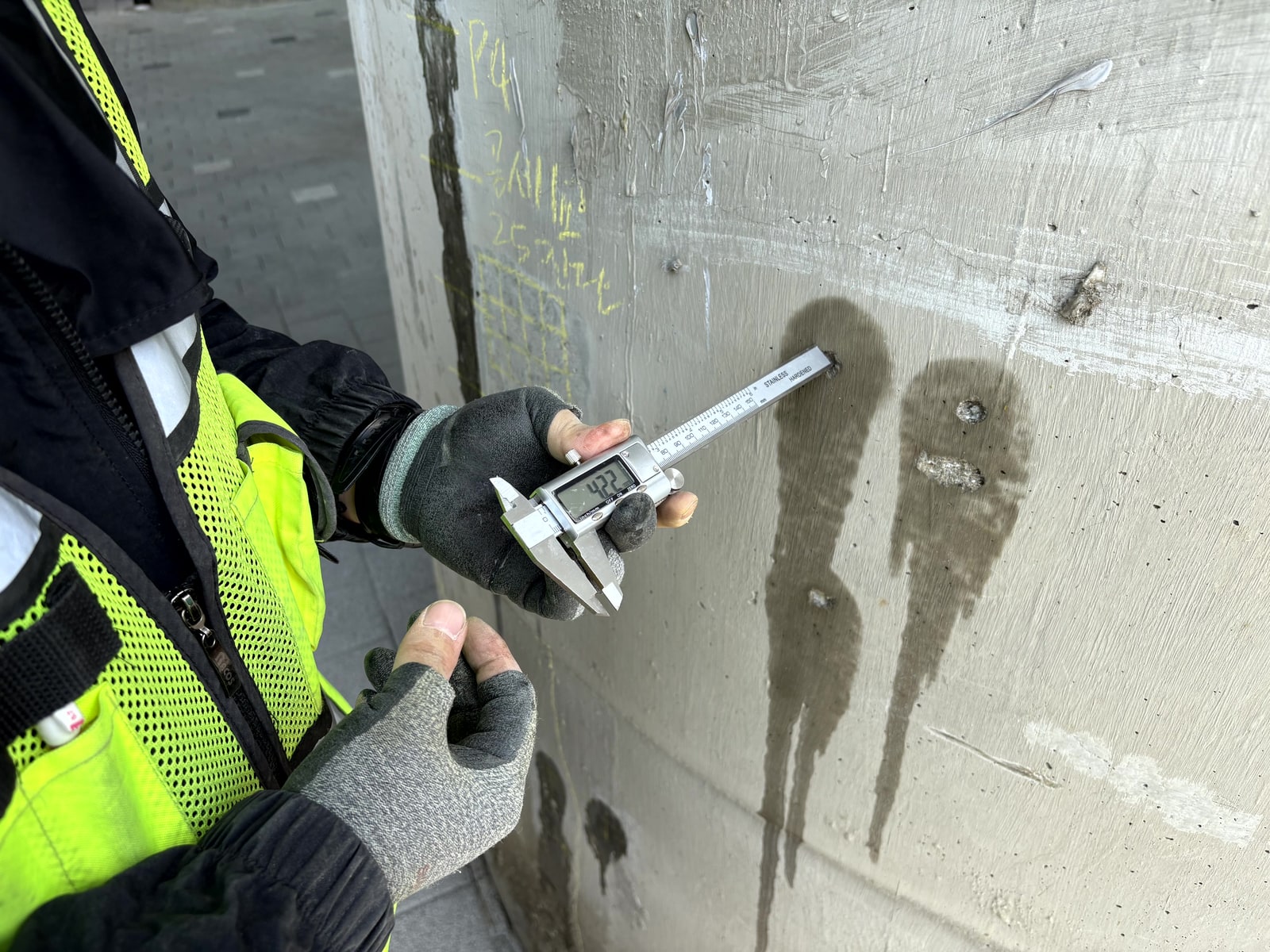

탄산화 깊이는 부재별 테스트 홀을 건식 천공한 직후 분진을 제거하고 1% 페놀프탈레인 용액을 분무하여 측정했습니다. 무색으로 유지되는 중성화 깊이를 버니어 캘리퍼스로 실측하여 철근 위치까지의 잔여 피복두께를 산출했습니다.

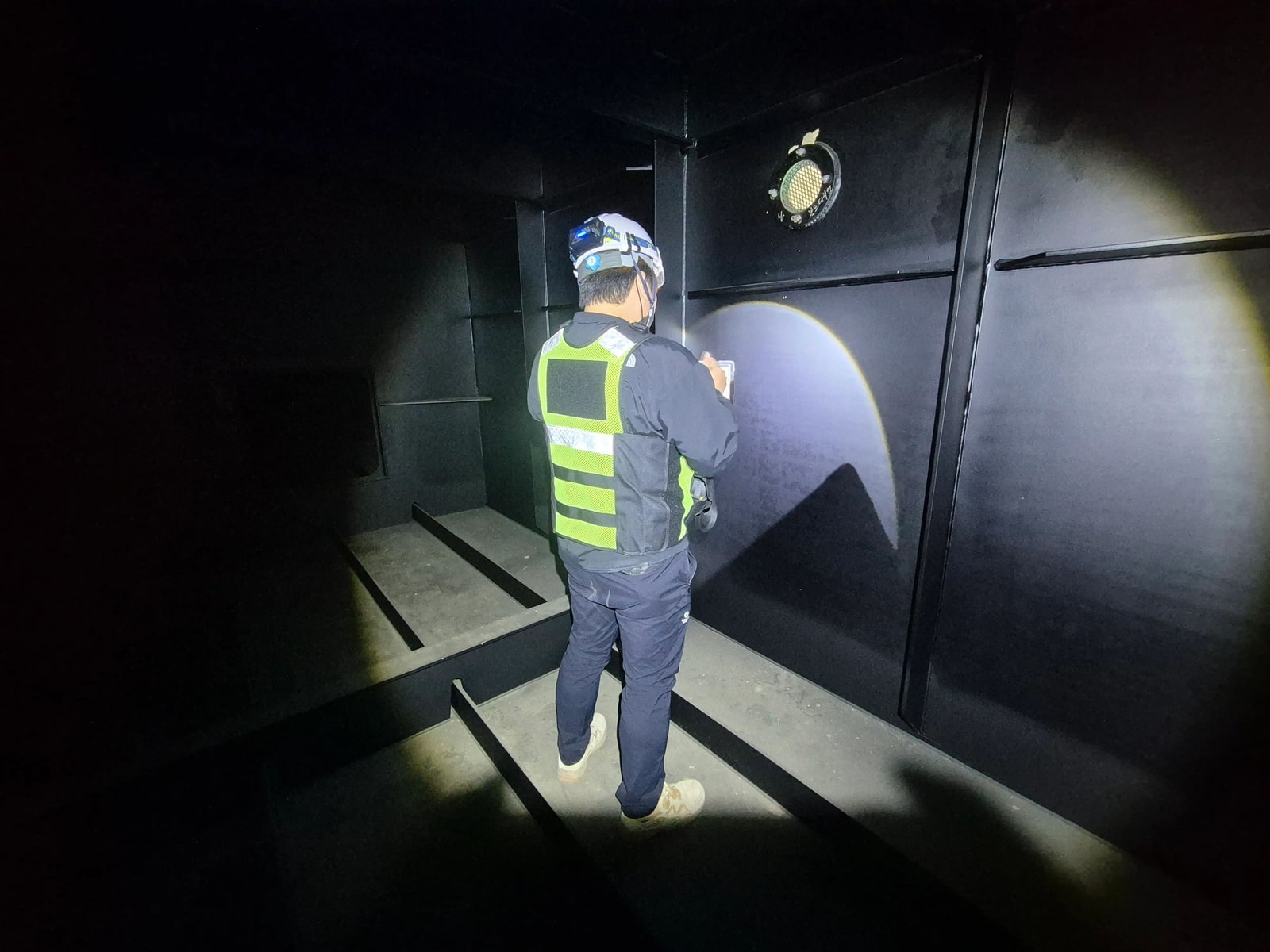

강박스거더 플랜지 용접부 초음파탐상시험과 도막 상태 점검

강박스거더 내부와 외부에서는 상하부 플랜지의 맞대기 용접부를 따라 초음파탐상시험을 실시했습니다. 초음파 탐촉자를 용접 비드 주변에 주사하여 내부 기공이나 슬래그 혼입, 용입 불량 등 유해 결함 지시가 발생하는지 확인한 작업입니다.

바깥쪽 도장면은 전용 측정기를 대어 부위별 두께 편차를 살폈습니다. 햇빛 자외선 때문에 표면이 가루처럼 묻어나는 백아화 현상은 테이프를 붙였다 떼어내는 방식으로 확인을 거쳤습니다.

정, 동적 재하시험 계측과 구조해석을 통한 내하력 평가 절차

대상 교량의 실제 하중 지지 능력을 검증하기 위해 중차량을 투입한 정적 및 동적 재하시험을 진행하고 3차원 전산해석 모델과 연계했습니다. 현장 실측 거동과 해석상의 이론값을 비교 검토하는 절차입니다.

1. 계측 센서 설치: 강박스 거더 하부 플랜지 및 복부에 변형률 게이지와 LVDT 처짐계를 배치
2. 정적 재하시험: 규준 축중을 만족하는 중차량을 재하 위치별로 진입 및 정지시켜 최대 처짐과 응력 계측
3. 동적 재하시험: 시험차량이 지정된 속도로 주행할 때 발생하는 동적 응답 파형을 수집하여 실측 충격계수 및 고유진동수 산출
4. 구조해석 모델링: 실측 단면 치수와 재료강도를 반영한 3차원 유한요소 해석 모델 구축
5. 공용내하력 산정: 이론 응답 대비 실측 응답비율을 바탕으로 응력보정계수를 산출하여 부재별 내하율 및 통행 안전성 평가

시험차량 재하에 따른 실측 변형률, 처짐 계측 및 구조 모델링 검토

설계상 최대 휨모멘트가 걸리는 지점에 시험차량을 순차적으로 세우며 정적 재하를 진행했습니다. 데이터로거에 전송되는 플랜지 밑면 인장 변형률과 교량 중앙의 수직 처짐 수치를 그 자리에서 바로 확인하는 방식이었습니다.

동적 재하에서는 차량 주행 속도를 단계별로 높여가며 가속도계와 처짐계의 동적 파형을 취득했습니다. 계측된 동적 최대치와 정적 최대치의 비율로부터 충격계수를 추출한 뒤, 수집된 거동 특성을 전산해석 모델에 대입하여 구조 부재의 단면 내하력을 검토했습니다.

진단 결과 종합 검토 및 시설물 유지관리 보고서 작성

외관조사로 작성한 균열망도 위에 현장 비파괴 시험값과 유한요소 해석 결과를 종합해 교량의 구조적 상태를 다각도로 검토했습니다. 결함이 번진 원인과 역학적 거동 메커니즘을 구명하여 대장에 등재할 성과품으로 정리하는 과정도 함께 진행되었습니다.

관리주체가 중장기 유지관리 예산을 편성하는 과정에서 실질적인 기준이 되도록 개별 보수 방안의 타당성 검토 내용까지 보고서에 담았습니다.

부재별 손상 원인 분석과 구조안전성 평가 종합

외관조사에서 확인된 콘크리트 슬래브 하면의 미세 균열은 반복적인 차량 통행 하중과 건조수축의 복합 작용으로 판단했습니다. 교각 코핑부 수직 균열의 경우 지압 응력 분산 과정에서 발생한 것으로 분석됩니다.

현장 재하시험으로 도출한 실측 거동 특성과 해석 모델의 부재 내하력을 종합하여, 도로교 설계기준상의 소요 안전율 만족 여부를 검토했습니다.

교량 유지관리를 위한 보수 우선순위 선정 및 최종 성과품 납품

확인된 결함은 구조적인 영향도와 실제 통행 안전에 미치는 위험성을 따져 보수 순서를 매겼습니다. 손상 유형과 위치별로 필요한 보수 방안을 정리한 뒤 현장 유지관리 우선순위를 구분해 보고서에 반영했습니다.

외관조사망도와 현장 사진첩, 비파괴 시험 성적서, 구조계산서에 유지관리 제언을 덧붙여 정밀안전진단 최종 보고서로 편철했습니다. 모든 성과품 편철을 완료한 뒤 발주처에 성과품을 전달했습니다.
