[경기 고양] OO공동주택 정기안전점검

신축 아파트라 하더라도 초기 안정화 시기에는 콘크리트 수축 균열이 생기거나 이전 결함이 번져 나갈 수 있어 주기적인 관찰이 필수적입니다. 경기 고양에 자리한 해당 단지는 준공 1년 7개월 차를 맞이한 제2종 공동주택으로, 2025년 12월에 정기안전점검 일정을 소화했습니다. 지하 2층부터 지상 29층에 이르는 콘크리트 구조체를 훑으며 주요 뼈대의 손상 상태를 실측했고, 지난 반기 기록과 대조해 구조적 사용성에 문제가 없는지 살폈습니다.

사전 자료 검토와 시설물 이력 분석 절차

정기안전점검 착수 전에는 설계도면과 구조계산서, 시설물관리대장 및 직전 반기에 발행된 안전점검 보고서를 입수하여 구조적 취약 부위를 사전에 특정합니다.

• 시설물의 안전 및 유지관리에 관한 특별법에 규정된 제2종 시설물 점검 기준과 점검 주기 확인
• 건축물관리대장 및 시설물관리대장을 통한 연면적 약 13,000㎡와 층수 등 시설물 기본 제원 파악
• 건축 배치도와 구조 평면도를 활용한 주요 내력벽 및 슬래브 배치 관계 분석
• 직전 반기(2025년 상반기) 점검 보고서에 기록된 결함 위치 및 손상 이력 추출
• 구조부재별 조사 동선 수립과 고소 부위 조사를 위한 안전 장비 및 계측 도구 준비

설계도서 대조 및 직전 반기 점검 기록 분석

준공 설계도서를 사전에 정독하며 지하 2층부터 지상 29층에 이르는 평면 구조와 주요 내력벽 배치를 파악했습니다. 시설물관리대장을 함께 검토하여 2024년 4월 사용승인 이후 발생한 구조적 변경 사항이 있는지 대조하는 과정도 거쳤습니다. 직전 반기 점검에서 보고된 결함 부위의 위치 좌표와 손상 규모를 추출하여 금회 점검 시 중점적으로 비교할 추적 목록을 구성한 상태였습니다. 도면 검토 과정에서 확인된 벽체 개구부 주변과 최상층 슬래브 등 응력이 집중되는 구간은 현장 조사 동선에 우선 반영해 배치했습니다.

주요 구조부재 현장 육안조사 및 상태 기록

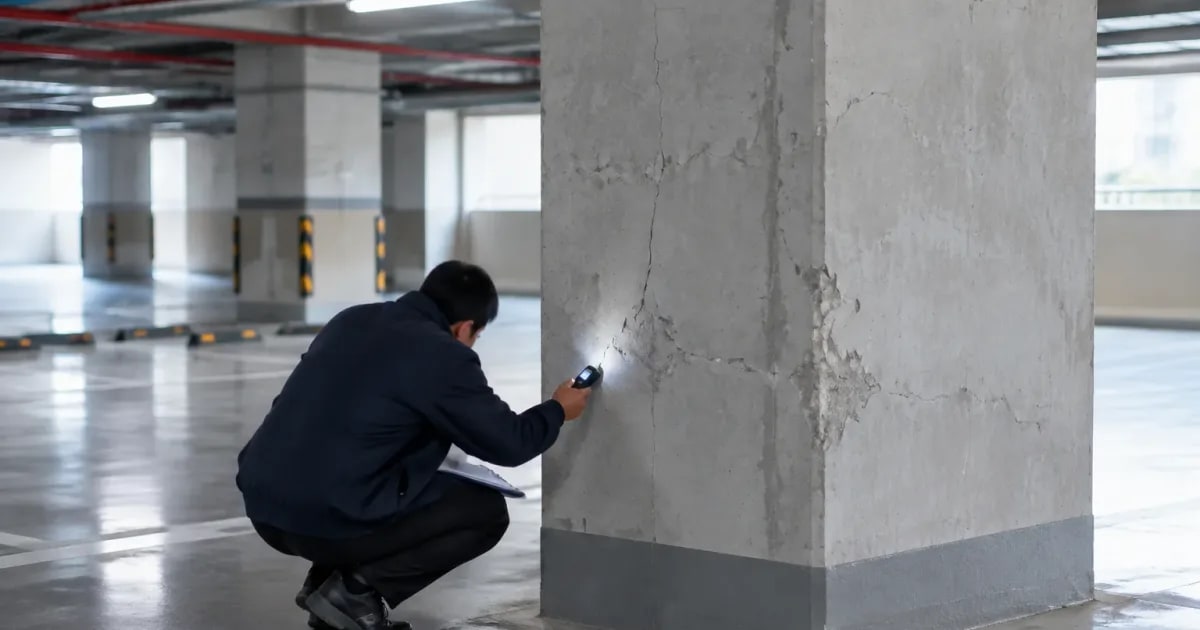

콘크리트 구조체 조사는 옥탑층부터 지하층까지 전 층을 이동하며 육안 관찰과 함께 폭 측정 게이지 및 거리측정기를 활용해 표면 손상을 조사하는 절차로 진행했습니다.

조사 항목	사용 장비 및 도구	주요 점검 위치	중점 조사 내용
균열 폭 및 길이	크랙스케일, 균열 확대경	옥탑층, 지상 각 층 천장 슬래브 및 내력벽체	균열 진행성, 폭 0.3mm 초과 여부 계측
마감 손상 면적	레이저 거리측정기, 줄자	옥탑층 외벽, 지붕층 바닥 슬래브 표면	마감재 박리 및 박락 면적 실측

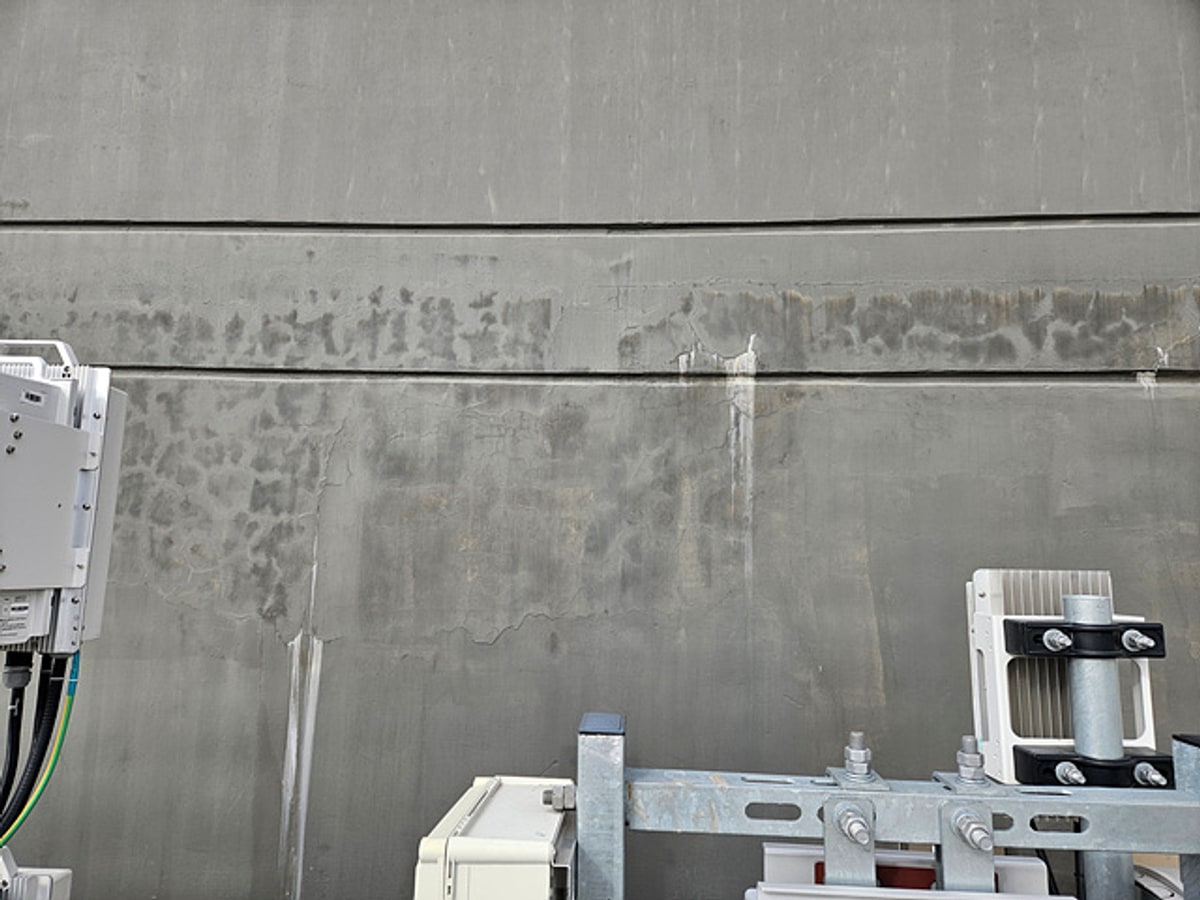

누수 흔적	고휘도 랜턴, 점검용 해머	지하 주차장 벽체, 배관 관통부 슬래브	백태 발생 및 습식 균열 여부 확인
고소 부위 접근	이동식 안전 사다리	각 층 계단실 천장, 복도 상부 부재	부재 접합부 균열 및 콘크리트 표면 결함

균열 스케일과 거리측정기를 활용한 부재별 손상 실측

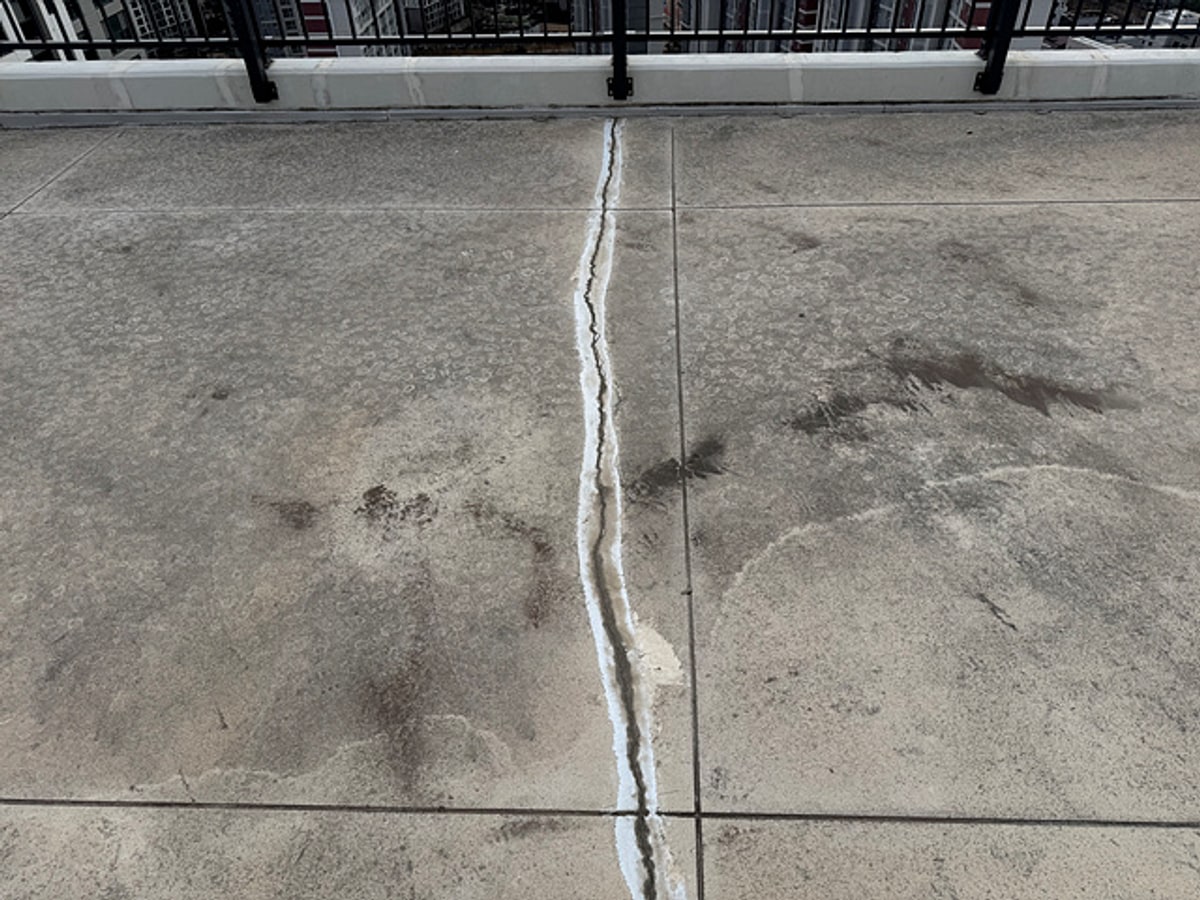

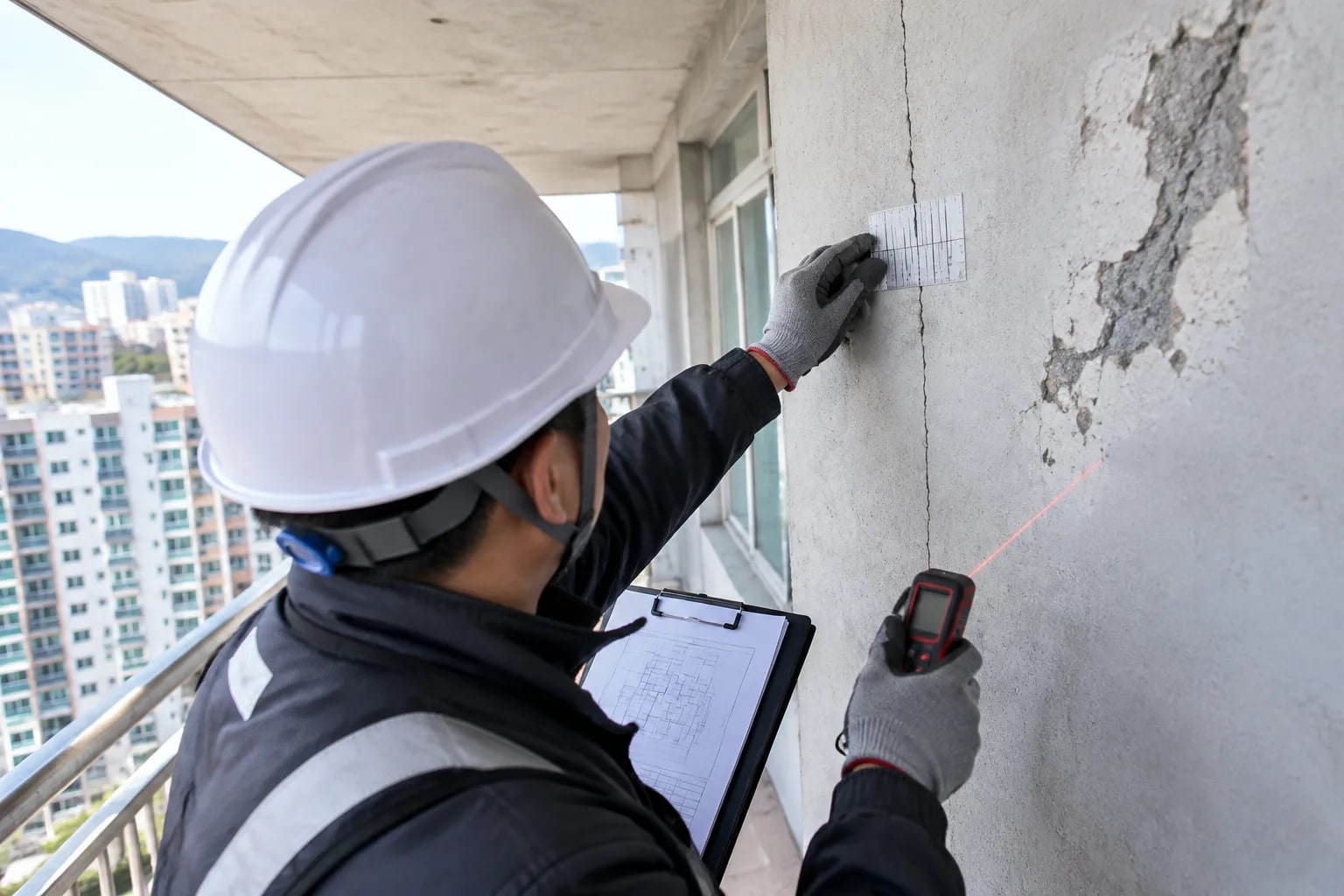

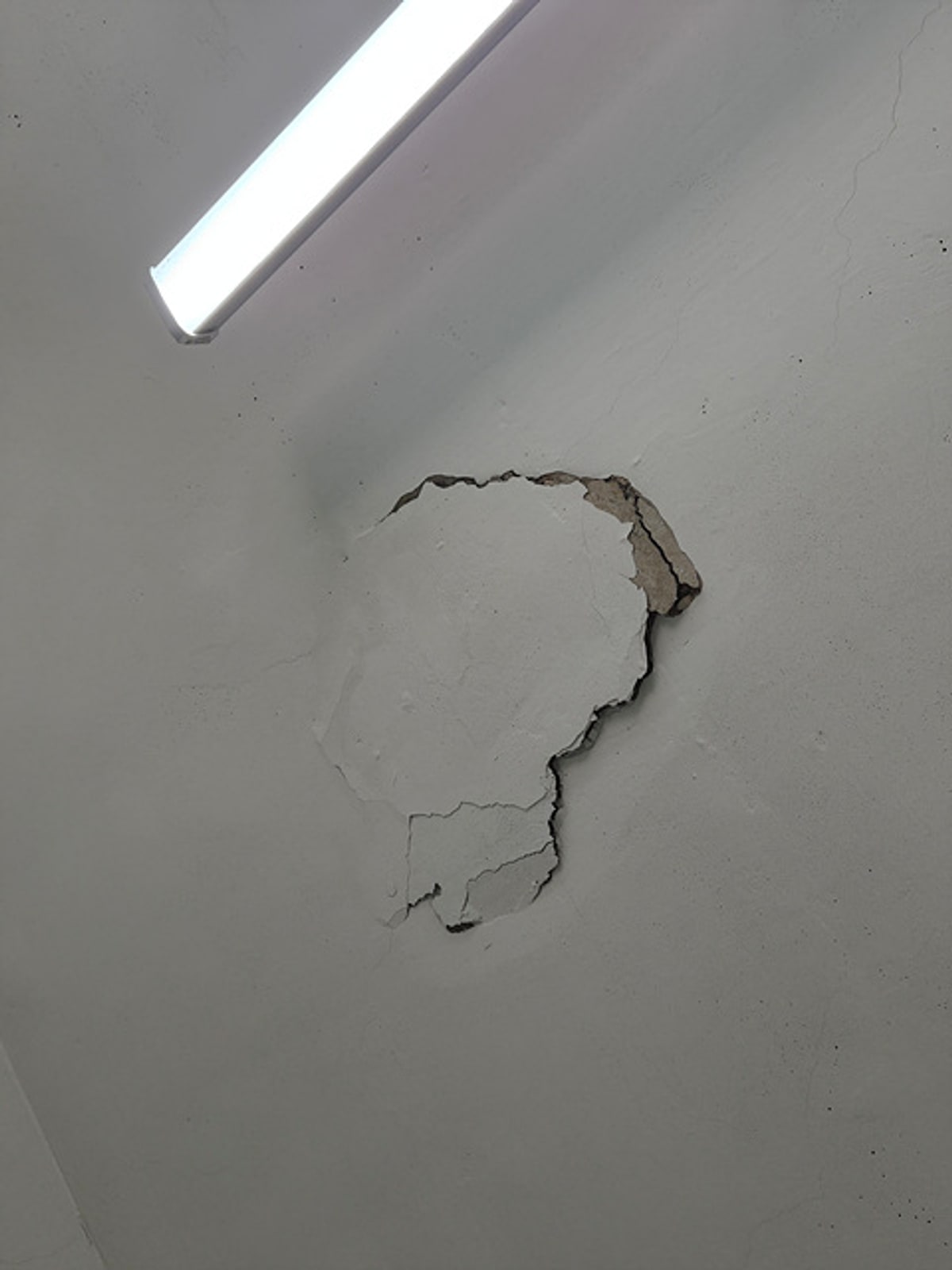

지상 층 및 옥탑층 천장 슬래브와 벽체 부위에서 발견된 미세 균열은 크랙스케일과 균열 확대경을 대어 폭을 계측했습니다. 균열 폭 측정값은 도면상 위치와 함께 기록해 두었으며, 레이저 거리측정기와 줄자를 동원해 결함의 연장 길이와 부재 모서리로부터의 이격 거리를 확인했습니다. 지붕층 바닥 슬래브 및 옥탑층 마감재 부위에서 관찰된 박리와 박락 손상은 가로와 세로 치수를 직접 재어 결함 면적을 산출한 셈입니다. 현장에서 수집한 실측 치수를 직전 반기 점검 기록부와 나란히 대조하여 균열의 추가 진전이나 변형 확산이 일어났는지를 추적했습니다.

CAD 기반 외관조사망도 작성 및 결함 전개도 구성

현장에서 실측한 결함 데이터는 부재별 평면 전산 도면(CAD) 위에 약속된 기호와 실측 선형으로 옮겨 외관조사망도를 완성했습니다. 균열의 시작점과 종점, 분기 형상은 현장에서 잰 실측 거리를 기준으로 전개도에 표기해 두었습니다. 도면상에서 구조체 균열과 표면 결함을 바로 구별할 수 있게 마감재가 들뜨거나 탈락한 구간은 별도의 면적 기호로 분리해 기재했습니다. 부재의 성능저하 진행 속도를 시각적으로 파악하는 바탕이 되는 이 외관조사망도는 다음 정기점검의 비교 기준 자료로 시설물 유지관리 시스템에 고스란히 편철됩니다.

공중이용 부위 확인 및 유지관리 보수 방안 도출

입주민과 보행자가 상시 이용하는 외부 부대시설과 공용 부위는 추락 방지 난간과 환기구 덮개, 지상 도로포장의 고정 및 마모 상태를 조사하고 결함 규모에 따른 권장 보수 체계를 수립했습니다.

1. 공중이용 부위 안전 점검 단계에서는 외부 보행로 난간 볼트 체결력과 환기구 덮개의 처짐 및 부식 상태, 단지 포장면의 단차를 두루 살폈습니다.
2. 확인된 결함은 콘크리트 건조수축이나 기후 영향 등 원인을 짚어가며 구조적 손상과 단순 표면 결함으로 유형을 나눴습니다.
3. 이어 균열 폭과 손상 형태에 맞춰 표면처리공법, 건식 및 습식 에폭시 주입공법, 단면복구공법 등을 아우르는 보수 기준을 정립했습니다.
4. 현장 실측치와 외관조사망도, 유지관리 권고사항을 하나로 묶어 정기안전점검 최종 보고서를 제본해 제출을 마쳤습니다.

부대시설 안전성 점검 및 규격별 권장 보수 체계 수립

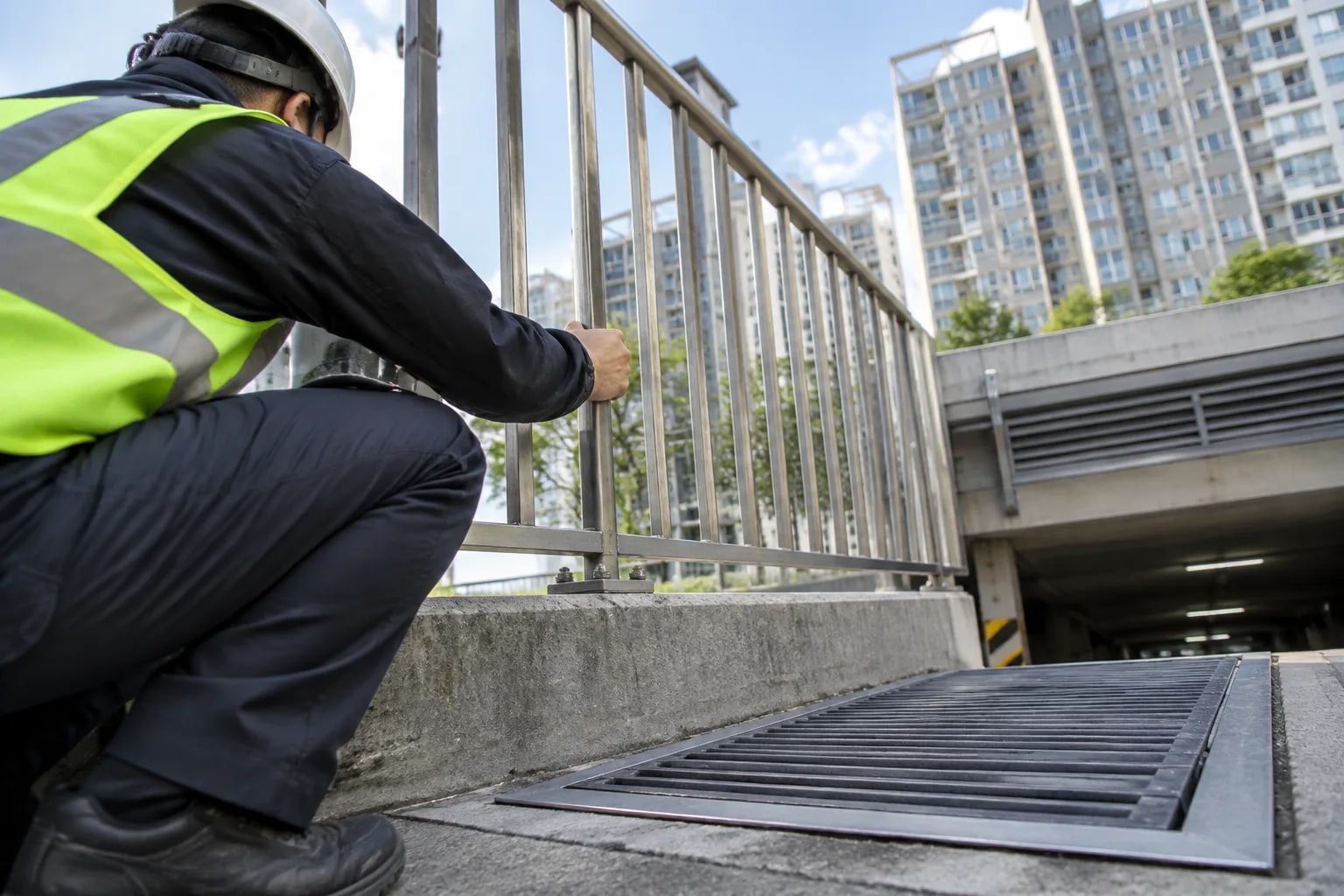

공용 부위에 설치된 추락방지 난간은 인력으로 흔들어보며 연결부 체결 상태와 부재 흔들림을 직접 살폈습니다. 지하 주차장 환기구 덮개의 지지 프레임 변형 여부와 보행로 아스팔트 포장의 균열 및 침하 흔적도 같은 방식으로 확인했습니다.

조사된 결함들에 대해서는 손상 규격과 부재 위치를 고려해 현장 실무에 맞춘 보수 가이드라인을 세웠습니다.

• 폭 0.3mm 미만의 건식 미세 균열은 콘크리트 표면을 다듬은 뒤 에폭시계 수지나 폴리머 시멘트 모르타르를 바르는 표면처리공법을 제시했습니다.
• 폭 0.3mm 이상의 건식 균열 구간은 철근 부식을 막고 구조체 일체성을 유지하도록 에폭시 수지 주입공법을 권고했습니다.
• 누수를 동반한 습식 균열 부위에는 물을 먼저 막는 지수 작업을 거쳐 습식 에폭시를 주입하고 표면처리를 더하도록 조치 방향을 잡았습니다.

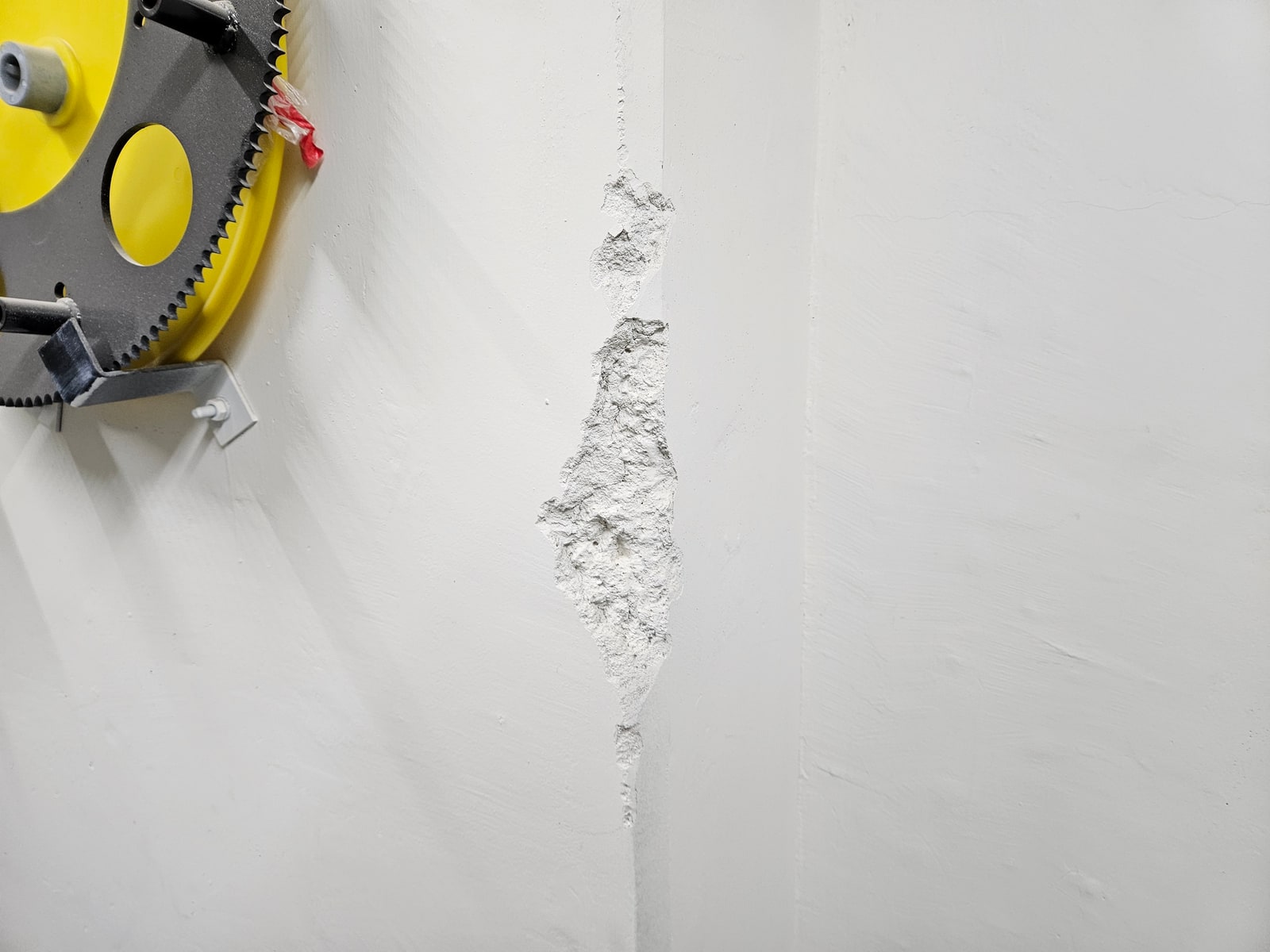

• 마감재가 떨어져 나간 박락 부위는 취약 콘크리트를 쪼아내고 철근 방청을 마친 뒤 에폭시 모르타르로 메우는 단면복구공법을 제안했습니다.

공동주택 정기안전점검 자주 묻는 질문

공동주택 정기안전점검은 어떤 법령을 기준으로 수행하나요?

시설물의 안전 및 유지관리에 관한 특별법 제11조 및 동법 시행령에 근거하여 실시합니다. 제1종 및 제2종 시설물로 분류되는 공동주택은 안전등급에 따라 A, B, C등급은 반기에 1회 이상, D, E등급은 1년에 3회 이상 정기안전점검을 받아야 하는 법정 의무가 따릅니다.

정기안전점검과 정밀안전점검의 조사 방식에는 어떤 차이가 있나요?

정기안전점검은 육안조사와 간단한 측정 장비를 활용해 구조물의 기능적 결함과 전차 대비 변화를 확인하는 점검입니다. 반면 정밀안전점검은 반발경도 시험, 탄산화 깊이 측정, 철근 배근 탐사 등 정밀 계측 장비를 동원해 구조 부재의 상태를 측정하는 방식입니다.

준공 후 2년 미만인 신축 공동주택도 정기안전점검 대상이 됩니까?

시설물안전법상 제2종 시설물에 해당하는 공동주택은 준공 직후부터 관리주체가 안전관리계획을 수립하고 반기별로 정기안전점검을 의무적으로 실시하게 되어 있습니다. 준공 초기에는 콘크리트 건조수축에 따른 미세 균열 발생 여부를 추적하는 작업이 중심을 이룹니다.

현장에서 작성하는 외관조사망도는 어떤 용도로 활용되나요?

구조부재의 실제 치수와 결함 위치를 CAD 도면 위에 기호로 기록한 도면입니다. 다음 반기 점검 시 결함의 길이 증가나 폭 확대 여부를 대조하는 기본 데이터로 쓰이며 장기수선계획 수립과 보수 우선순위 결정에 반영됩니다.
