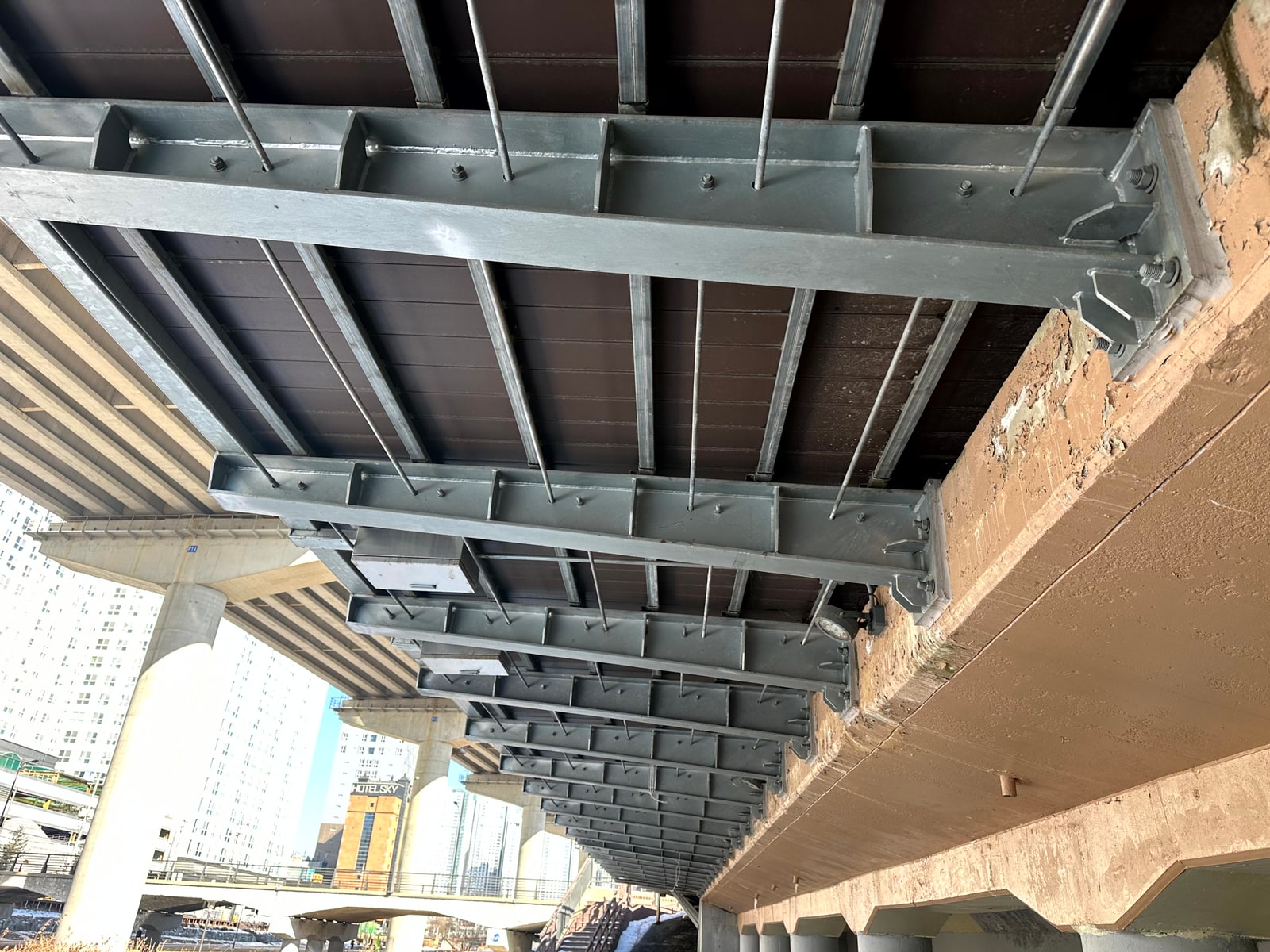

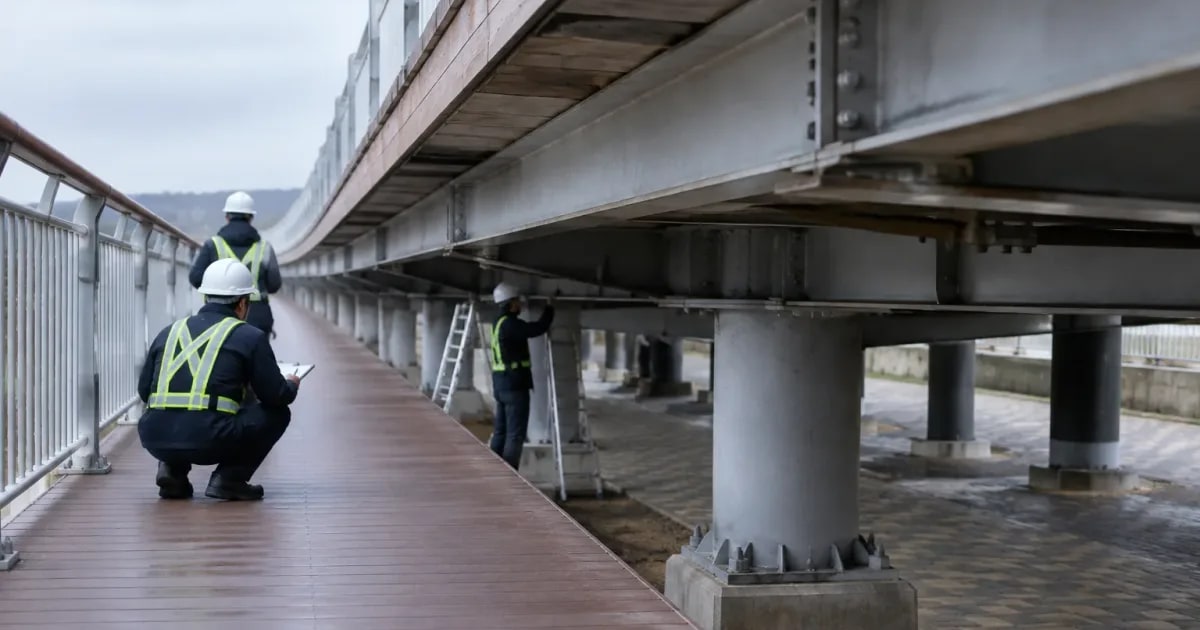

[경기 용인] OO교량 정밀안전점검

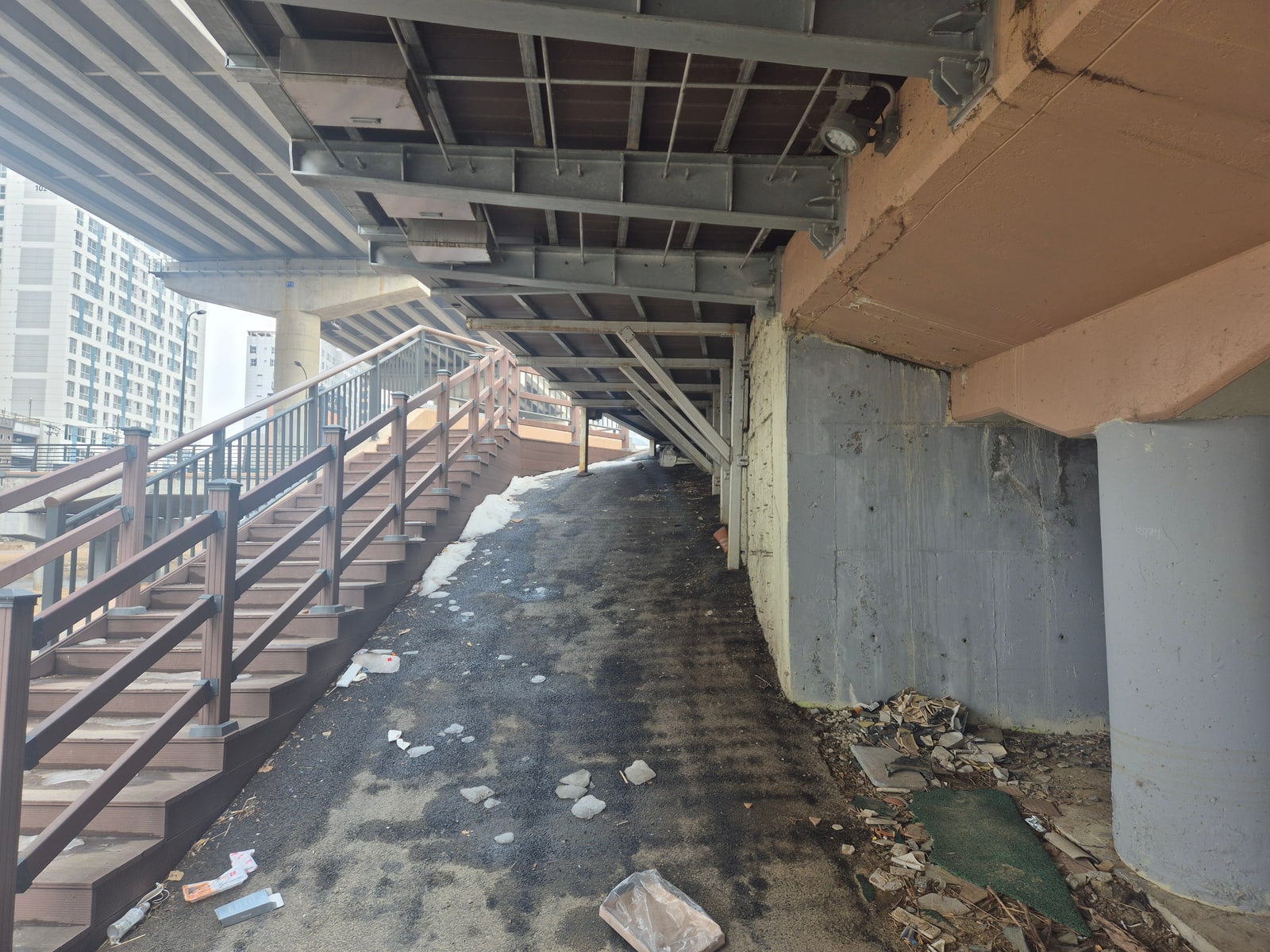

하천을 따라 산책로와 도심을 잇는 보행 전용 데크교량은 시민들의 일상 통행이 밀집되는 생활 밀착형 구조물입니다. 차량이 다니지 않아 하중 부담이 적다고 여겨지기 쉬우나, 수변 환경 특유의 습기와 지반 세굴, 그리고 인파가 일시에 몰리는 군중하중 조건에 반복 노출되면서 하부 지주와 연결부의 노후화가 빠르게 진행되곤 합니다.

홈체크 토목안전진단 기술팀이 점검을 맡은 대상은 경기 용인 일원에 놓인 보행교 데크구간이었습니다. 2025년 2월부터 3월까지 29일 안팎의 일정으로 현장 정밀안전점검을 매듭지었습니다. 구조물의 물리적 상태와 사용 기능상 흠결을 찾아내는 한편, 현장에서 잰 실측치를 토대로 3차원 입체 프레임 구조해석을 올려 보행 안전성과 내하력을 두루 짚어보았습니다.

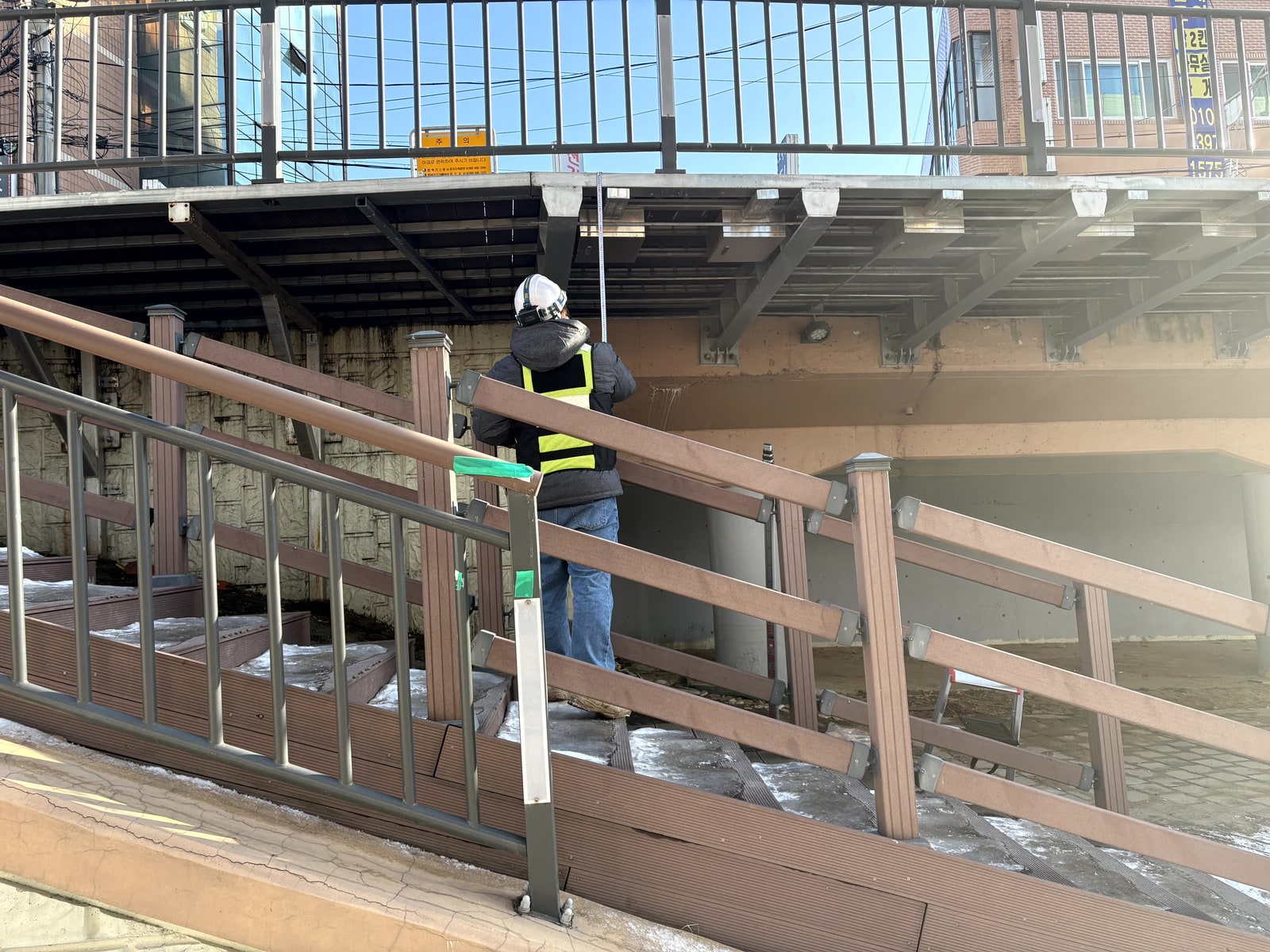

하천 양안 보행교의 구조 형식과 점검 범위 설정

하천 양안을 따라 놓인 이 보행교는 좌안과 우안의 지지 조건과 가설 형태가 서로 다릅니다. 이 때문에 점검팀은 구역을 둘로 나누어 접근했고, 각각의 부재가 하중을 지반까지 어떻게 흘려보내는지 짚어내는 작업부터 먼저 매달렸습니다.

1. 대상 시설물의 구간별 연장 및 폭원, 구조 형식 구분
2. 하부 지지 지반 및 하천 호안과의 접합부 지지 조건 확인
3. 상부 데크마감재 및 하부 프레임(장선, 멍에, 지주) 하중 전달 경로 분석
4. 준공도서 부재에 따른 현장 실측 기반 모델링 기초 데이터 확보 단계 수립

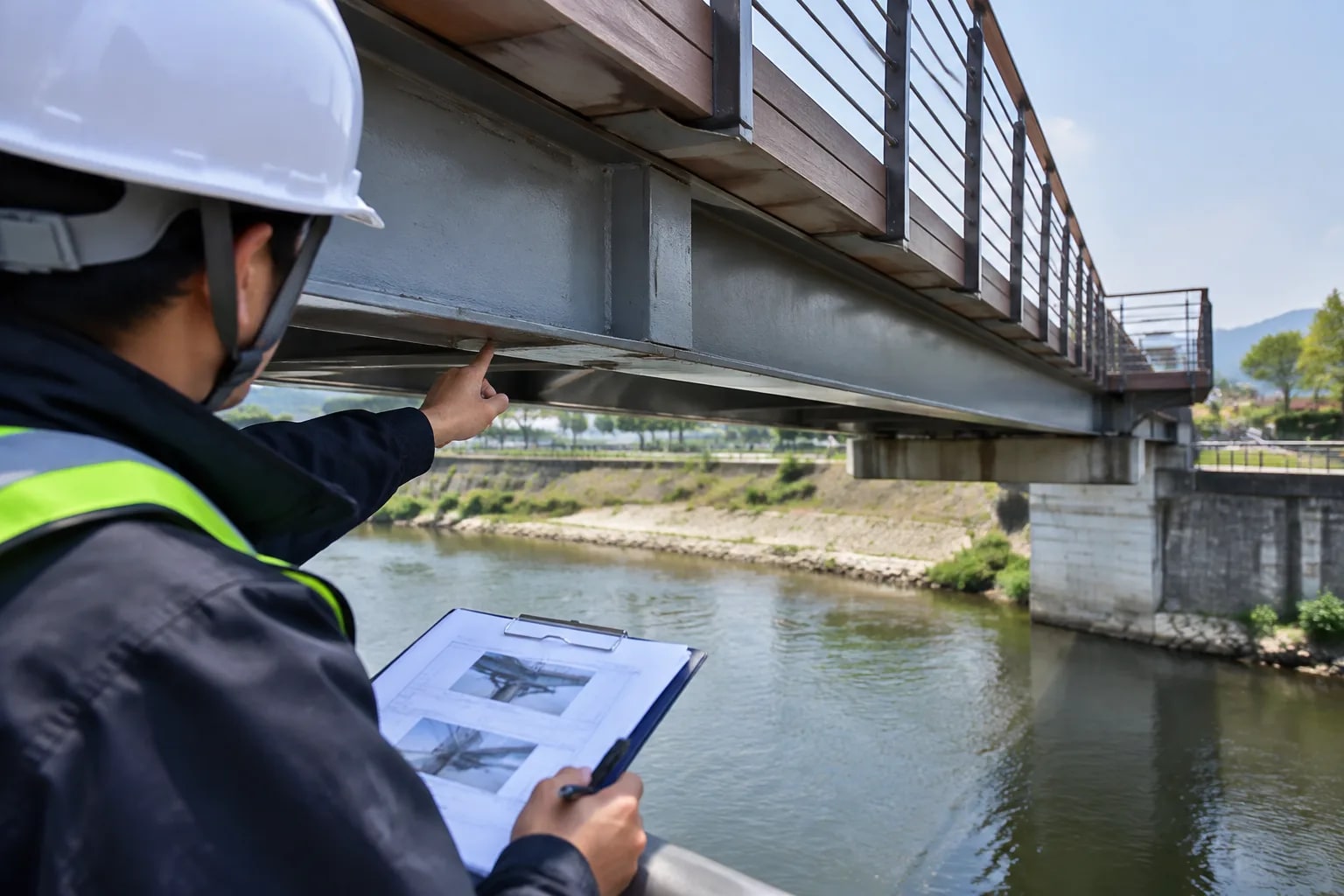

하천 좌우안 구간별 연장 및 상하부 구조 특성 파악

보행교는 하천 좌안과 우안에 걸쳐 조성되어 있으며 총 연장은 577m에 이릅니다. 한쪽 구간은 306m 연장에 강재 뼈대구조와 합성목재 데크로 시공되었고, 반대편 구간은 271m 연장에 변단면 H형강 캔틸레버 형식 및 진출입부 캔틸레버식 뼈대구조로 가설되었습니다. 보행 유효 폭원은 2.0m에서 2.5m 내외로 확인되었습니다.

캔틸레버 형식은 하천 옹벽이나 호안에 지지점을 두고 돌출된 구조이므로 단부 모멘트와 지주 접합부 응력 집중이 발생하기 쉽습니다. 반면 뼈대구조 구간은 하부 지주 기초가 지반에 얼마나 견고히 안착되어 있는지에 따라 전체 횡방향 강성이 결정되는 특성을 보였습니다.

준공도서 미보유 조건에 따른 현장 실측 중심 과업 체계 수립

해당 교량은 2020년경 준공된 것으로 추정되나 원 설계도서와 준공도서가 보존되어 있지 않았습니다. 시설물통합정보관리시스템(FMS)에 정식 등록되지 않은 종 외 시설물로 관리되어 이전 보수, 보강 이력도 확인이 제한적인 조건이었습니다.

설계 기준 단면을 서류상으로 특정할 수 없었기에 현장 실측 중심의 과업 체계를 수립했습니다. 줄자와 정밀 측정 게이지를 투입해 각관 및 H형강의 부재 치수, 플랜지와 웨브 두께, 지주 간격, 브라켓 형상을 일일이 실측하여 구조해석용 도면을 역으로 복원해 나갔습니다.

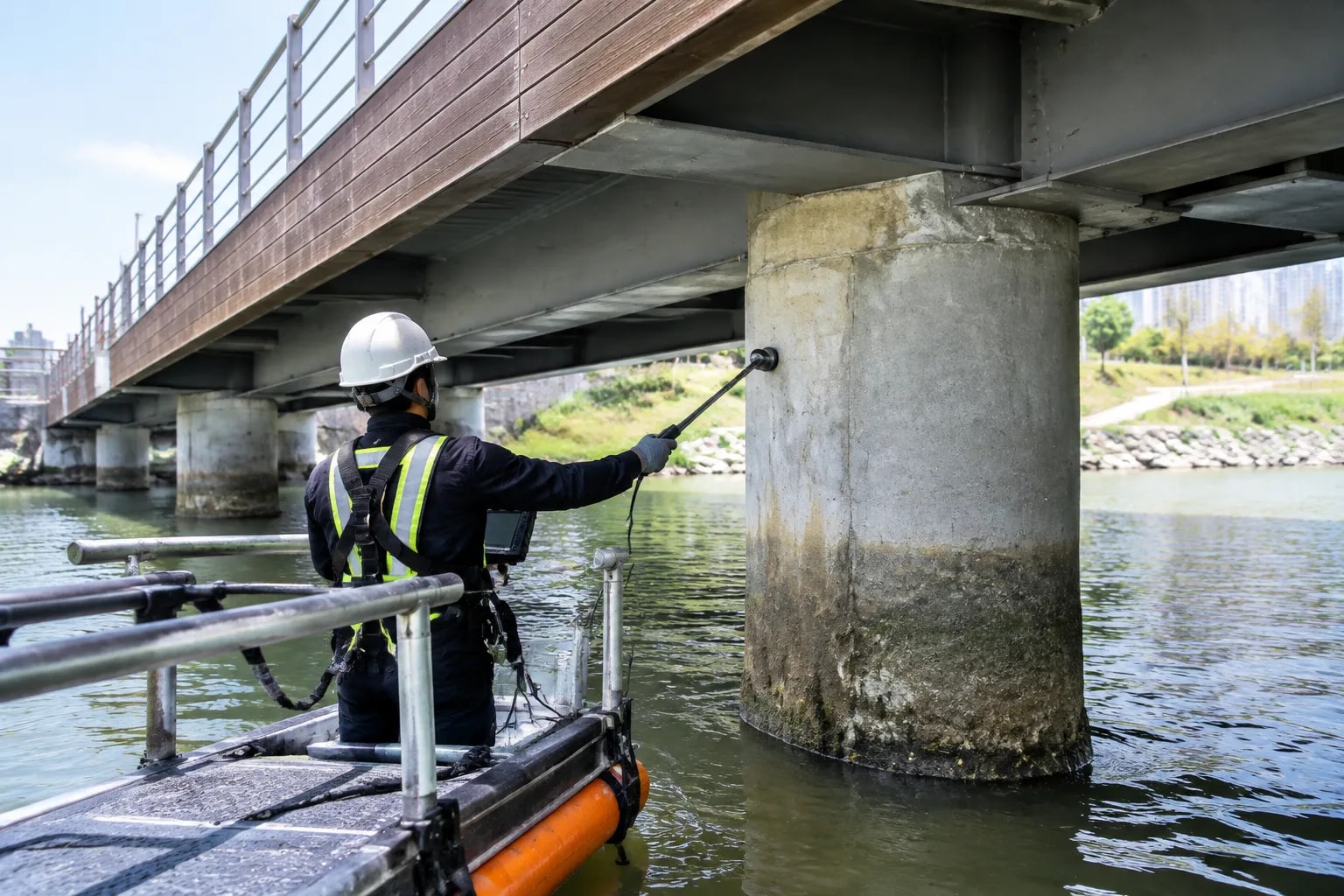

하부 접근장비와 실측 도구를 활용한 외관 상태 점검

하천을 낀 보행교는 상부 발판뿐 아니라 물가와 맞닿은 하부 지주 기초와 멍에, 장선의 상태를 살피는 일이 과업의 성패를 가릅니다. 다만 수변부는 시야를 확보하기 어렵고 발 디딜 곳마저 마땅치 않아, 현장에 이동식 접근장비와 청음 도구를 갖추어 들어갔습니다.

알루미늄 사다리 및 청음봉을 통한 하부 지주와 접합부 근접 점검

하천 법면과 석축에 맞닿은 하부 구조체 조사를 위해 경량 알루미늄 사다리와 작업 발판을 안정적으로 거치했습니다. 점검자는 안전 장구를 착용한 상태에서 하부 지주와 가로보 접합부로 근접했습니다.

강재 연결부와 볼트 체결 부위, 용접 이음부는 점검망치를 활용한 타격 청음조사를 병행했습니다. 볼트의 풀림이나 용접부 내부 불완전 용입에 따른 둔탁한 타격음 발생 여부를 귀로 구별하며 체결 상태의 이상 징후를 추적했습니다.

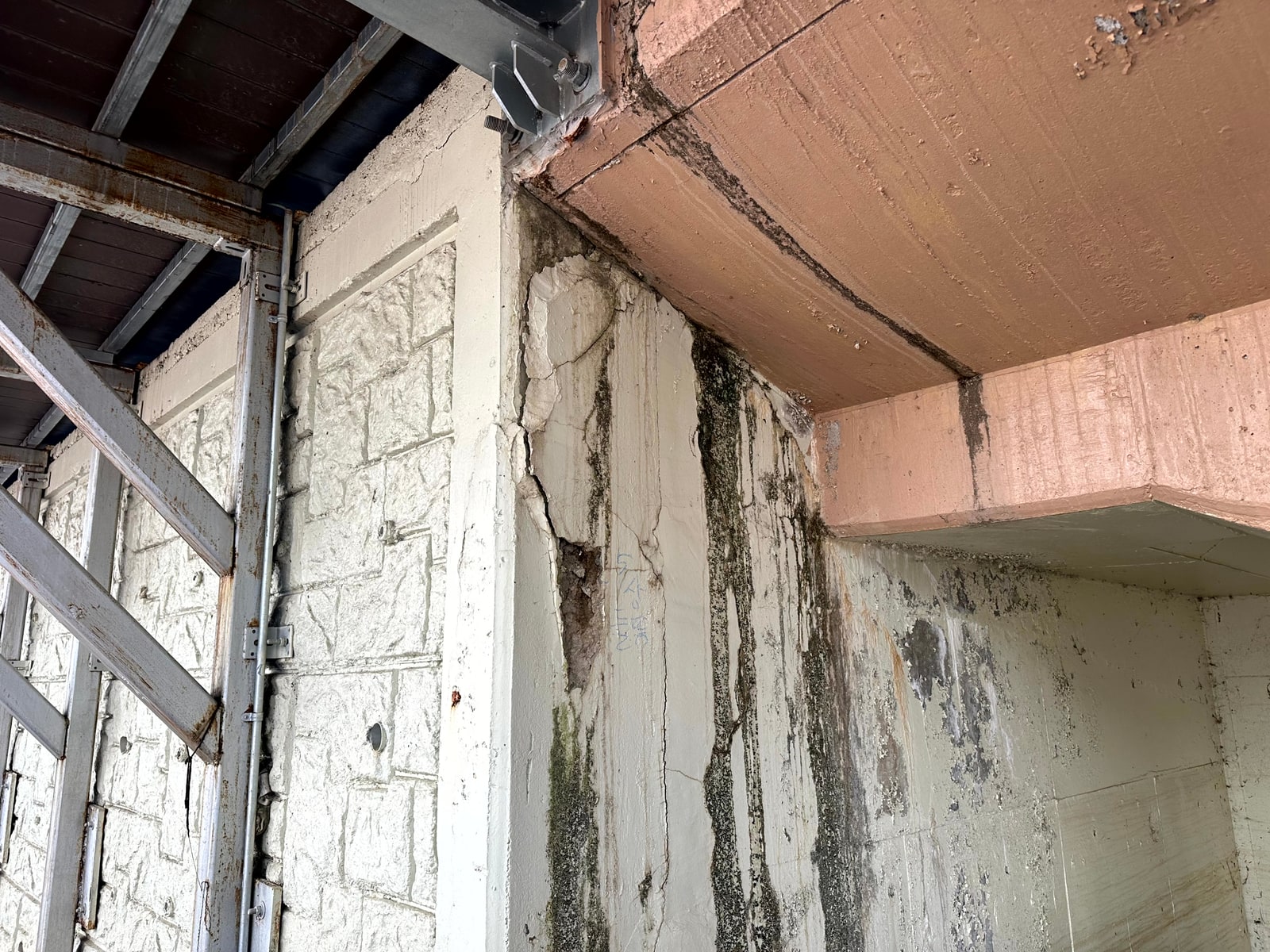

보행 안전과 직결된 상부 통행로 손상 실태 조사

상부 통행로는 시민들이 발을 헛디디거나 넘어지는 안전사고가 곧장 벌어질 수 있는 구역입니다. 그렇기에 합성목재 바닥판 파손과 측면 몰딩 탈락 여부, 추락을 막는 안전난간의 결속 상태를 우선순위에 두고 점검했습니다.

• 합성목재 데크 바닥재의 파손, 마모, 균열 및 단차 발생 여부
• 데크 마감 몰딩재의 이탈, 박리 및 들뜸 현황
• 상부 난간 지주 베이스플레이트 고정 앵커의 흔들림 및 체결력
• 보도부 연석의 균열, 탈락 및 보행 방해 요소 유무
• 바닥 하부 장선과 데크 클립 체결부의 결손 상태

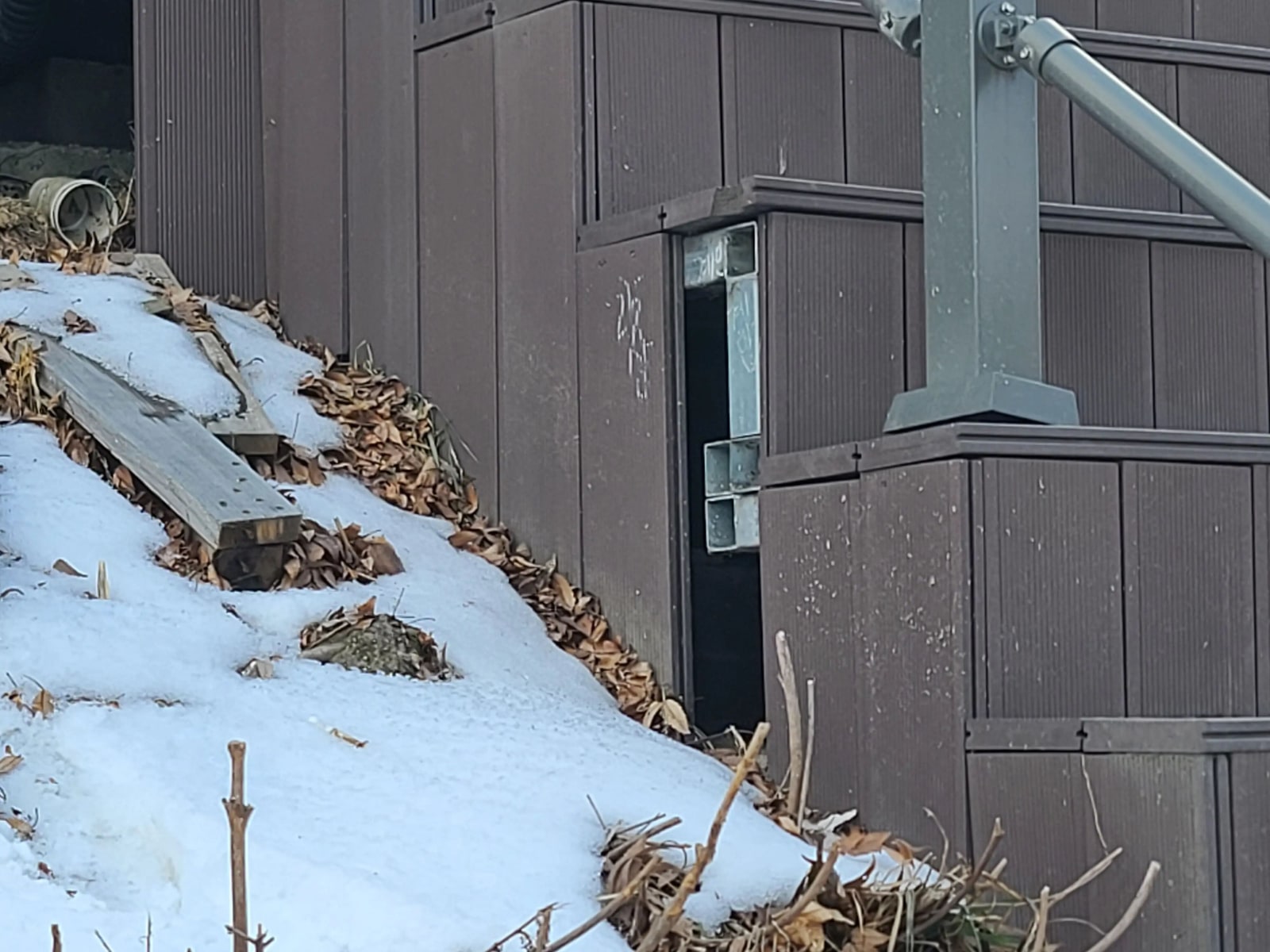

합성목재 데크 및 몰딩 마감재의 파손과 들뜸 현황 확인

보행로 전 구간을 도보로 전수 답사하며 바닥판 상태를 조사했습니다. 직사광선과 외부 기후에 노출된 합성목재 데크재에서 국소적인 표면 균열과 단차, 파손이 확인되었습니다.

보행로 측면을 마감하는 알루미늄 및 목재 몰딩 구간에서는 피스 체결력 약화로 인한 들뜸과 마감재 탈락 현상이 다수 나타났습니다. 일부 구간에서는 데크 들뜸이 집중되어 통행자의 발걸림을 방지하기 위한 표면 고정 상태 정비가 요구되었습니다.

보행 난간 및 연석의 흔들림과 체결 볼트 체결 상태 조사

보행자의 추락을 막는 안전난간과 보도 연석의 고정 상태를 흔듦 시험과 육안 조사로 검측했습니다. 지주 베이스플레이트를 콘크리트 및 강재 프레임에 고정하는 앵커볼트 중 일부에서 유격이 확인되었습니다.

보행 하중과 손스침 하중이 가해질 때 난간 상단부에 흔들림이 감지되는 구간을 선별했습니다. 보도부 연석 또한 하부 강재 뼈대와의 결속력이 저하된 부위를 기록하여 손상망도에 위치를 표시했습니다.

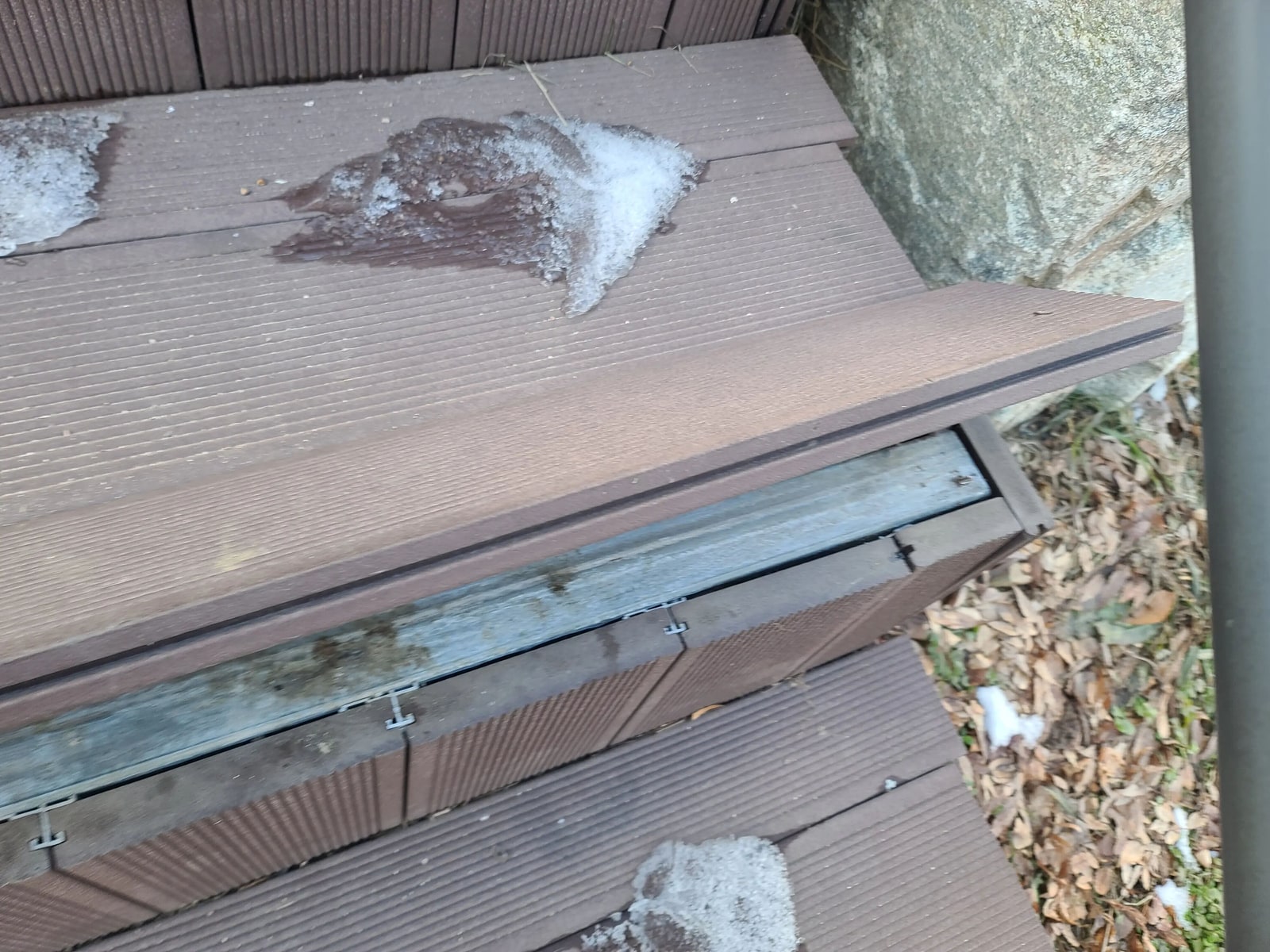

하중 지지 부재와 지주 기초 부위의 구조적 취약점 확인

보행교의 자중과 보행 하중을 최종적으로 지반에 전달하는 하부 지주와 멍에, 기초 구조체의 상태를 정밀하게 조사했습니다. 강재 부재 간 연결 상태와 지반 안착 여부에 따라 안전성 저하가 발생할 수 있어 취약 부위를 도출했습니다.

구조 부위	주요 점검 항목	현장 확인 취약 유형	구조적 영향
지주 기초	지반 안착 및 콘크리트 상태	기초 들뜸, 미시공, 토사 유실	지주 지지력 상실 및 하중 편심
하부 멍에, 장선	용접 이음 및 부재 결속력	장선 이음부 현장 용접 미실시	휨모멘트 저항력 저하 및 국부 처짐
강재 접합부	볼트 체결 및 부식 상태	녹 발생, 용접 비드 불량	반복 하중에 따른 접합부 피로 누적
캔틸레버 지지부	옹벽 정착 앵커 및 브라켓	단부 처짐 변형, 연결판 유간	횡방향 진동 및 사용성 저하

지주 기초의 지반 안착 상태 및 들뜸 현황 파악

하천 경사면에 타설된 독립 기초와 줄기초 부위를 조사한 결과, 유수 흐름에 따른 토사 유실로 기초 하부가 노출되거나 공중에 뜬 지주가 확인되었습니다. 기초가 지반에 완전히 밀착되지 못하면 지주가 설계된 축하중을 받지 못하고 상부 장선에 매달리는 역하중 상태가 발생합니다.

일부 구간에서는 기둥 기초 들뜸과 기초 시공 누락이 확인되어 하부 지지 기능을 상실한 상태였습니다. 이처럼 지지력이 사라진 지주는 구조해석 시 하중 분담 부재에서 제외하여 안전측으로 평가해야 할 핵심 요인이었습니다.

하부 멍에 및 장선 부재의 접합 용접 시공 상태 확인

상부 데크를 지지하는 세로 방향 장선과 이를 받치는 가로 방향 멍에의 접합부를 확인했습니다. 설계 및 시공 시 연속보 거동을 유도하기 위해 맞댐 용접이나 덧판 용접이 이루어져야 하는 장선 이음부에서 용접이 누락된 개소가 다수 확인되었습니다.

현장을 훑어내려가던 중 장선끼리 맞물리는 이음부에서 용접을 아예 건너뛴 개소들이 드러났습니다. 고정되지 않고 얹혀만 있는 장선은 휨모멘트를 다음 부재로 넘겨주지 못합니다. 이 상태에서 행인이 한꺼번에 몰리면 바닥이 푹 꺼지는 국부 처짐이 생길 수밖에 없습니다.

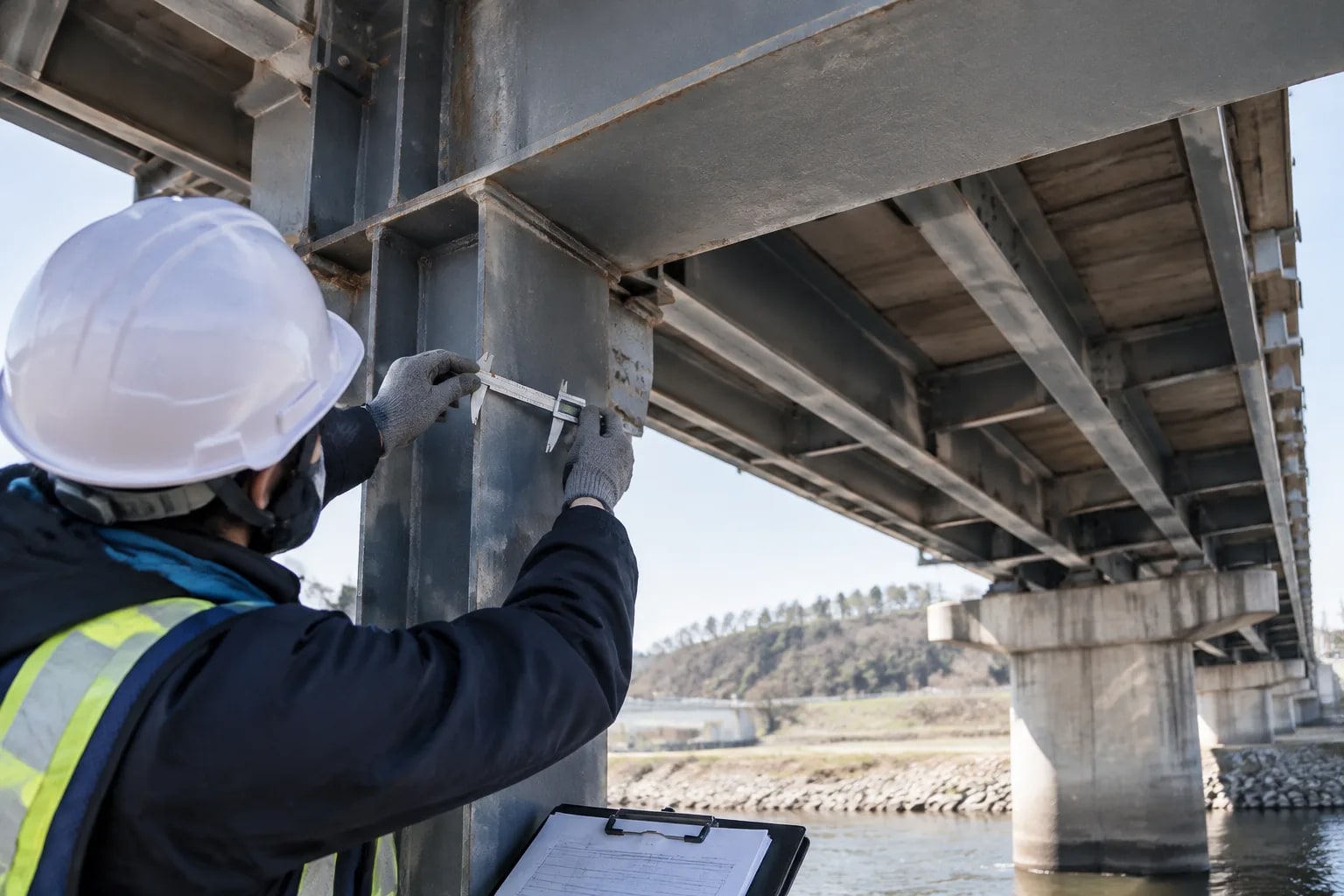

부재 규격 및 변위 확인을 위한 실측 치수 비교 검토

부재의 실제 하중 지지 능력을 산정하고자 강재의 단면 제원을 정밀 측정했습니다. 메인 멍에와 장선, 지주로 사용된 사각강관 및 H형강의 외측 치수와 두께를 버니어 캘리퍼스와 마이크로미터를 활용해 교차 검측했습니다.

초기 시공 형상과 비교하기 위해 실측 스타프로 지주 간격과 캔틸레버 돌출 길이를 측정했습니다. 돌출 구간 일부에서 아래로 처진 미세 변위가 확인되었는데, 접합부 용접 누락과 기초 지지력 상실이 한데 겹친 영향으로 풀이됩니다.

자주 묻는 질문

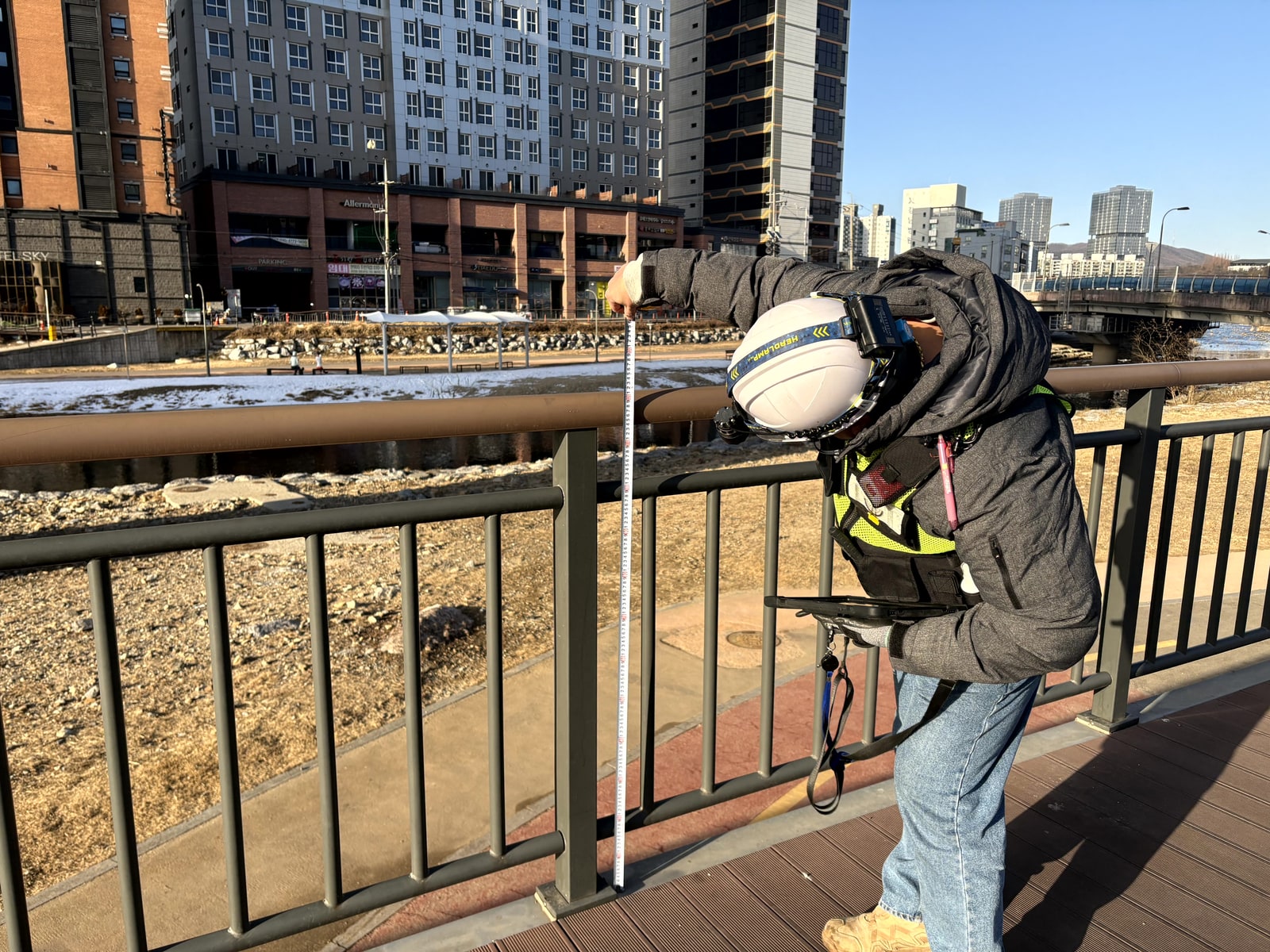

준공도서가 없는 보행교의 구조 안전성은 어떻게 검토하나요?

원 설계도서가 보존되어 있지 않다면 강재 규격과 판 두께, 지주 간격, 브라켓 단면을 현장에서 직접 실측해 도면을 다시 그립니다. 이렇게 얻은 제원으로 구조해석 모델을 짜고 도로교설계기준 군중하중 3.5kN/㎡을 얹어 부재별 응력과 처짐 한계를 판정합니다.

하부 기초가 들떠 있는 경우 구조적으로 어떤 문제가 발생하나요?

지주가 지반을 지지하지 못하면 상부 멍에와 장선이 단순 캔틸레버나 과도한 연속보 형태로 매달리게 됩니다. 이로 인해 설계 당시 예상하지 못한 휨모멘트와 전단력이 접합부에 집중되어 국부 처짐이 증가하고 반복 보행 하중에 의해 부재 피로 파괴가 초래될 수 있습니다.

보행교에 적용되는 군중하중 기준은 무엇인가요?

도로교설계기준 및 강구조설계기준에 따라 보행자 전용 교량에는 일반적으로 3.5kN/㎡의 등분포 활하중을 설계 군중하중으로 적용합니다. 이는 1㎡의 면적에 체중 60kg의 보행자 약 6명이 동시에 밀집해 있는 상태를 가정한 하중 조건입니다.

장선 이음부 용접 누락은 보행자가 체감할 수 있나요?

장선 이음부 용접이 시공되지 않으면 보의 연속성이 끊겨 휨강성이 급격히 떨어집니다. 보행자가 다리를 건널 때 바닥판이 아래로 꿀렁거리거나 난간이 심하게 흔들리는 진동을 직접 체감하게 되며, 바닥 데크재의 피스가 뽑히는 파손으로 이어집니다.
