[경기 부천] OO옹벽 정밀안전점검

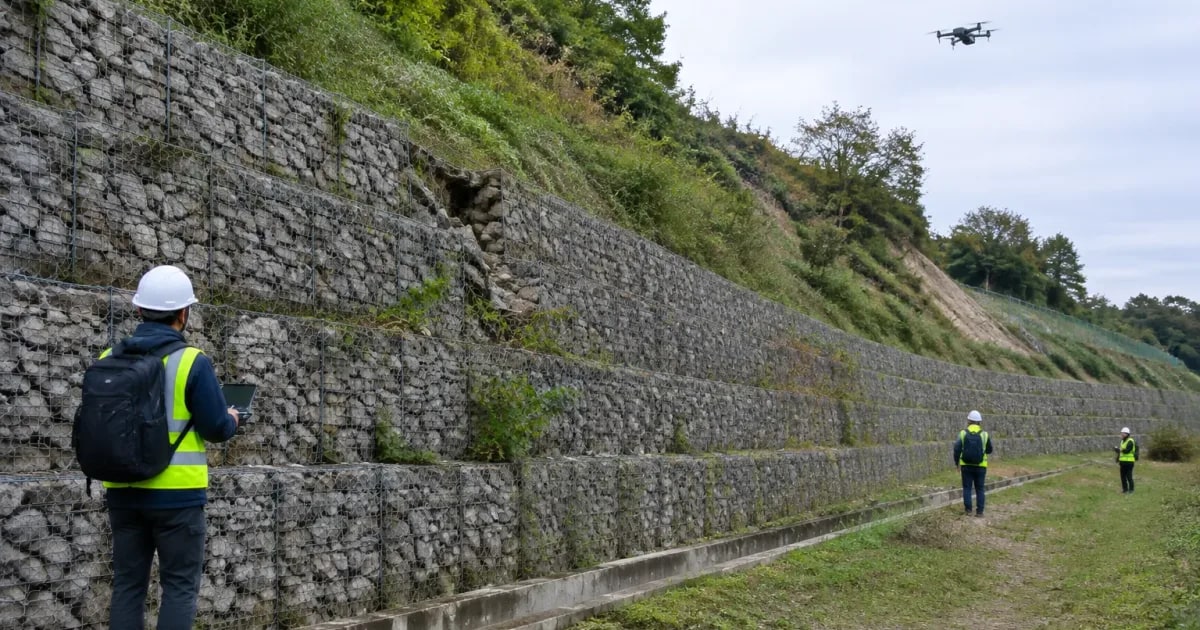

절토사면을 배면에 두고 축조된 대형 개비온 옹벽은 강우 침투와 사면 토압 변화에 민감하게 반응합니다. 지면 노출 높이가 10m에 달하는 계단식 구조물은 상부 사면에서 토사가 흘러내리거나 돌망태 내부 채움재가 빠져나갈 경우 전면부 변형으로 이어질 위험이 큽니다.

홈체크 토목안전진단 사업부는 시설물의 안전 및 유지관리에 관한 특별법에 따라 경기 부천에 위치한개비온 옹벽의 정밀안전점검을 진행했습니다. 현장 조사는 2025년 3월부터 5월까지 진행되었습니다. 20m 간격 측점 분할 육안조사와 드론 항공촬영, 공공 통합기준점 연계 GPS 수준측량을 병행해 구조적 안정성을 검토한 실적 기록입니다.

측점 분할과 항공, 도보 병행을 통한 외관 정밀조사 절차

계단식 옹벽 전면과 배면 사면의 외관 상태를 파악하기 위해 단계별 현장 조사를 계획했습니다. 접근 한계가 있는 높은 구간은 무인비행장치(드론)를 투입하고, 작업자 접근이 가능한 하단과 상단부는 도보 육안조사를 병행하는 방식을 적용했습니다.

1. 측점 분할 및 예비조사

과거 60m 단위로 관리되던 측점 간격을 국토안전관리원 세부지침 기준에 맞춰 20m 간격으로 세분화했습니다. 총 14개 구간(S1~S14)으로 구획을 나누어 결함 위치를 대조할 수 있는 기준을 마련한 셈입니다.

1. 사전 지장물 정리

옹벽 상단과 배면 사면에 무성하게 자란 수목과 잡초를 정리하는 예초 작업을 선행했습니다. 배면 비탈면의 지표면 노출 상태를 확보한 뒤 작업자가 직접 접근할 수 있는 동선을 구축했습니다.

1. 도보 육안조사 및 물리적 측정

작업자가 옹벽 기단부와 상단을 도보로 이동하며 점검망치와 버니어캘리퍼스, 줄자를 활용해 상태를 살폈습니다. 개비온 철선 망태의 결속 상태, 와이어 파손, 내부 채움재 유실 깊이, 돌망태 배부름 돌출량을 실측했습니다.

1. 드론 항공촬영 근접 점검

지면 노출 높이가 최고 10m에 달해 인력 접근이 어려운 중간 계단 단부와 배면 절토사면 상부는 고해상도 카메라를 탑재한 드론을 비행시켜 수직, 경사 촬영을 진행했습니다.

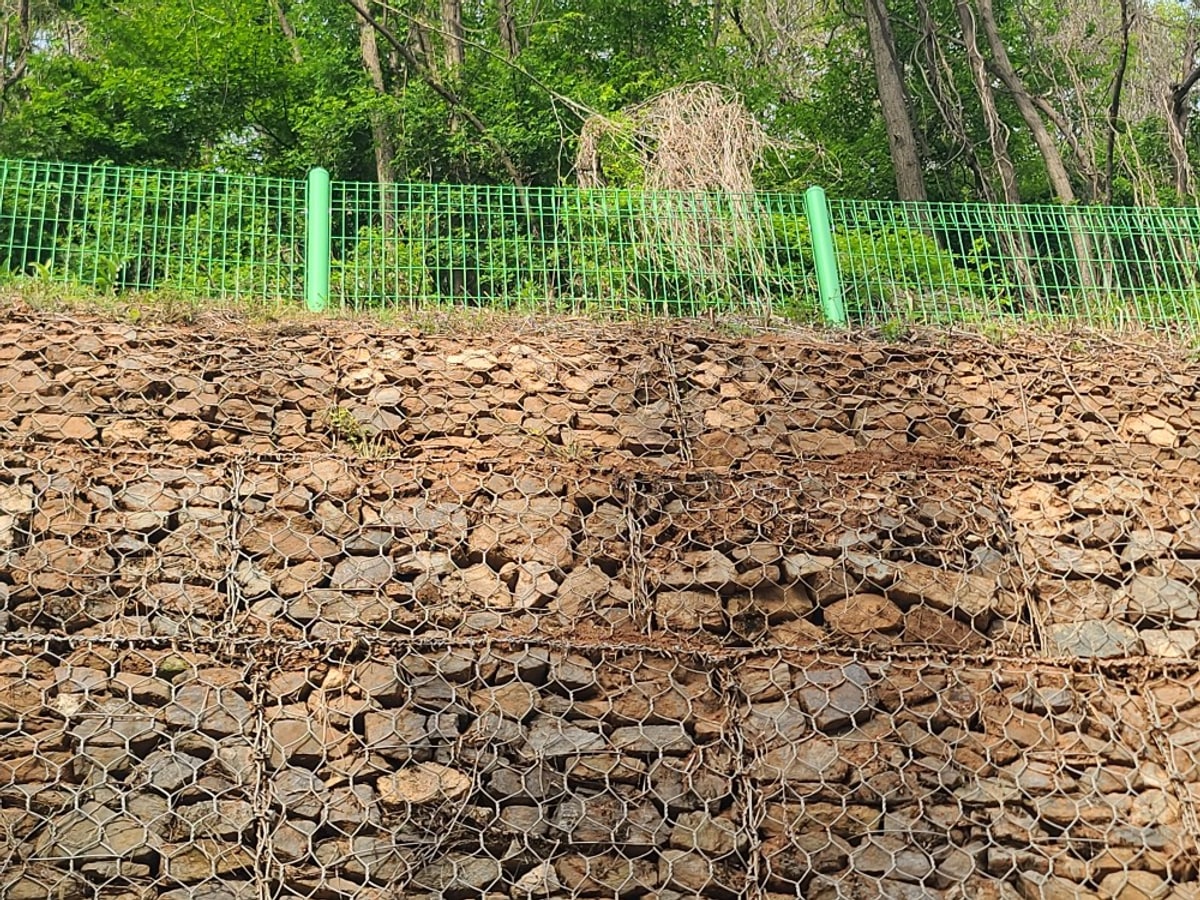

20m 간격 14개 구간 분할 조사와 드론 항공촬영을 활용한 전면부 상태 점검

현장 조사는 20m 간격으로 구분한 14개 측점 구획별로 전면 망태 블록의 변형 상태를 확인하는 순서로 진행했습니다. 계단식으로 단을 이루는 구조 특성상 상부에서 전달되는 하중 분포와 시공 상태에 따라 국부적인 돌출 현상이 나타날 수 있습니다.

버니어캘리퍼스와 스케일을 대어 전면부 철선 망태의 인장 변형과 결속선 절단 여부를 점검했습니다. 드론 정밀 촬영 영상에서는 육안 사각지대에 놓인 고단부 블록의 결속 풀림과 채움재 이탈 흔적을 확대 분석한 바 있습니다. 배면 사면의 토사가 흘러내려 옹벽 상단에 하중을 가하고 있는 위치 역시 항공 뷰를 분석하여 전 구간의 공간적 연속성을 확인했습니다.

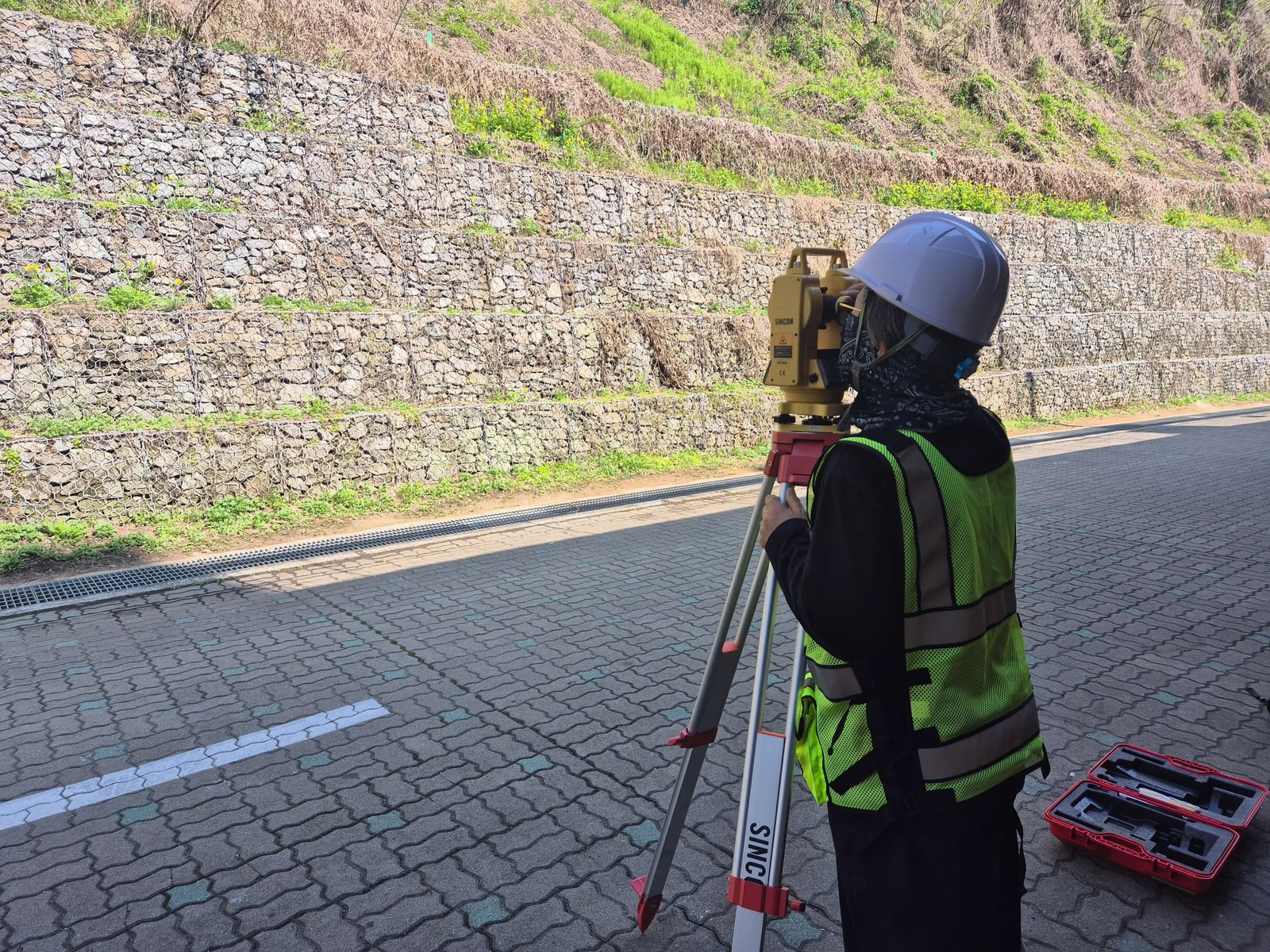

GPS 수준측량을 활용한 옹벽 변위 및 기준 표고 계측

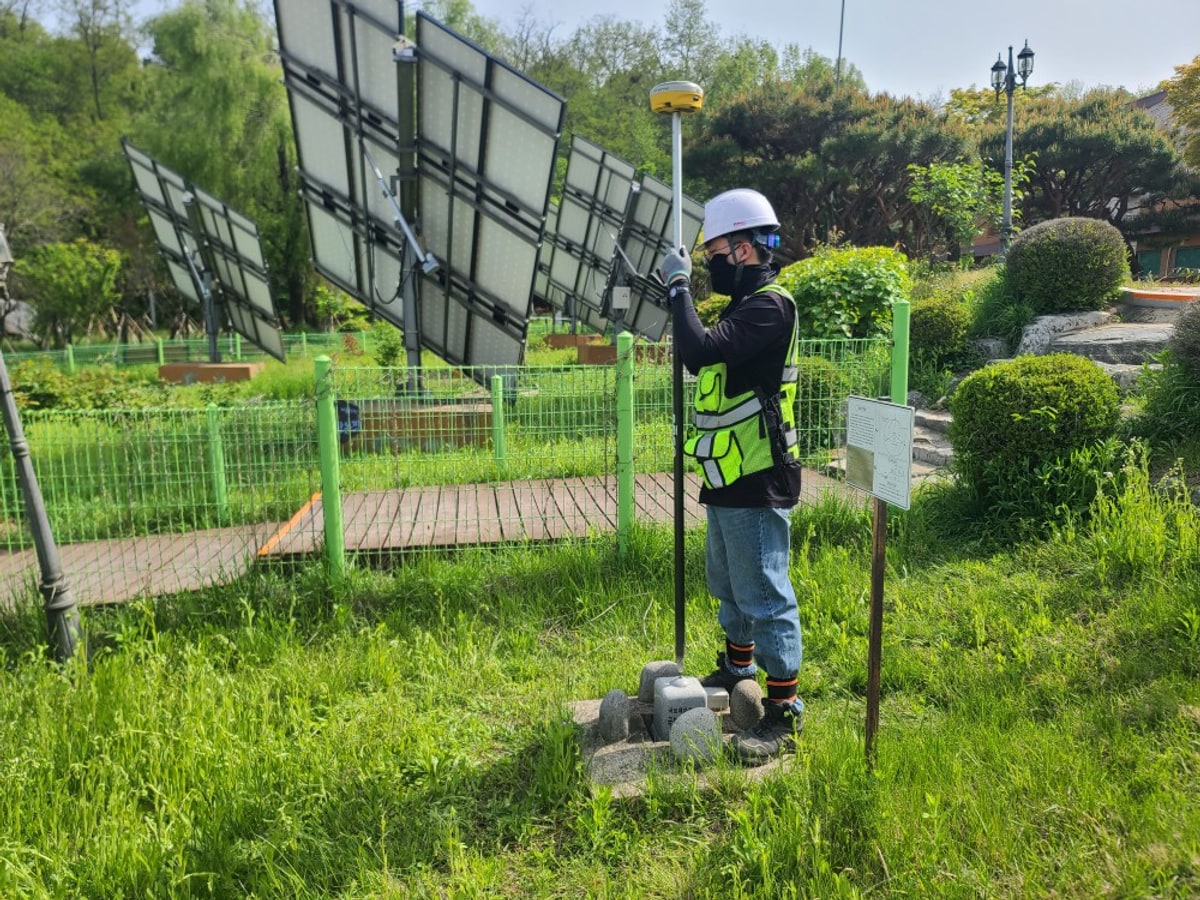

옹벽 구조물의 부등침하나 수평 변위 발생 여부를 정량적으로 확인하기 위해 정밀 측량을 실시했습니다. 준공 당시의 초기 원지반 계획고 도면이 보존되어 있지 않은 현장 조건을 감안하여, 인근에 설치된 국토지리정보원 공공 통합기준점을 측량 기점으로 끌어왔습니다.

구분	기점 및 장비	측점 간격 및 수량	계측 목적
수준 및 좌표 측량	통합기준점(U안양03, EL 50.7428m) 연계 GNSS 수신기	10m 간격 56개소 (1단 상단 28개소, 최상단 28개소)	옹벽 기단부 및 상단부 절대 표고 산출, 장래 부등침하 관리 기준 수립
선형 변위 측정	광파측량기 및 GNSS 3차원 좌표 계측	20m 분할 14개 구간 전면 선형	옹벽 전면부 수평 밀림(활동) 및 종방향 직선 선형 일탈 여부 분석
사면 거동 검토	드론 3D 정사영상 및 현장 수평 레벨 측정	배면 절토사면 주요 단면	배면 토사 유실에 따른 옹벽 가압 구간의 이격 및 변위 상관성 추적

통합기준점 연계 56개 측점 3차원 좌표 측정과 장래 침하 관리 기준 수립

측량 기점은 인근에 위치한 통합기준점을 활용했습니다. 옹벽 1단 상부 라인 28개 측점과 최상단 라인 28개 측점을 합쳐 총 56개 측점을 10m 간격으로 배치하고 3차원 위성측위 좌표를 취득했습니다.

취득한 56개 측점의 표고와 좌표 데이터는 향후 정기안전점검과 정밀안전점검에서 시설물의 미세한 지반 거동을 추적할 수 있는 절대 기준면이 됩니다. 과거 준공도서 부재로 인해 장기 누적 침하량을 절대값으로 비교하기 어려운 한계를 극복하고자, 금회 정밀 실측값을 FMS(시설물통합정보관리시스템) 이력 관리의 기준점으로 정립해 두었습니다.

부재별 상태평가 체계와 유지관리 조치 사항 도출

현장에서 조사된 외관 결함 물량과 측량 결과는 국토안전관리원의 시설물의 안전 및 유지관리 실시 세부지침(옹벽 편)에 따라 평가했습니다. 개비온 옹벽은 강성 콘크리트 구조와 구별되는 부재의 가요성과 투수성을 지니므로 망태의 건전성과 배면 토사 유실 방지 상태가 상태평가의 주요 인자가 됩니다.

• 전면부 개비온 철선 망태 부식, 단선 및 와이어 매쉬 결속 불량 여부 확인
• 돌망태 내부 채움 골재의 입도 이탈 및 국부적 속채움 유실 깊이 실측
• 옹벽 전면 배부름 돌출량 및 종방향 수평 선형의 밀림(활동) 범위 검토
• 배면 절토사면의 토사 유실, 방지망 틈새 누출 및 뜬돌, 낙석 존재 유무
• 옹벽 배면 및 전면 집수정, U형 배수로의 퇴적물 퇴적과 통수 단면 상태
• 상단부 보행자 안전난간 및 추락방지 휀스의 지주 고정 상태와 부재 변형 확인

외관 결함 상태 및 부속시설 점검 결과에 따른 항목별 상태평가 적용

평가 대상에는 옹벽 본체 외에도 기초지반과 배수시설, 배면 사면 같은 주변 부속 부위가 두루 포함되었습니다. 특히 구조물 본체 구간에서는 철선망 결속이 온전한지, 내부 채움재가 빠져나오거나 벽체가 불룩하게 튀어나온 배부름이 없는지를 집중 확인했습니다.

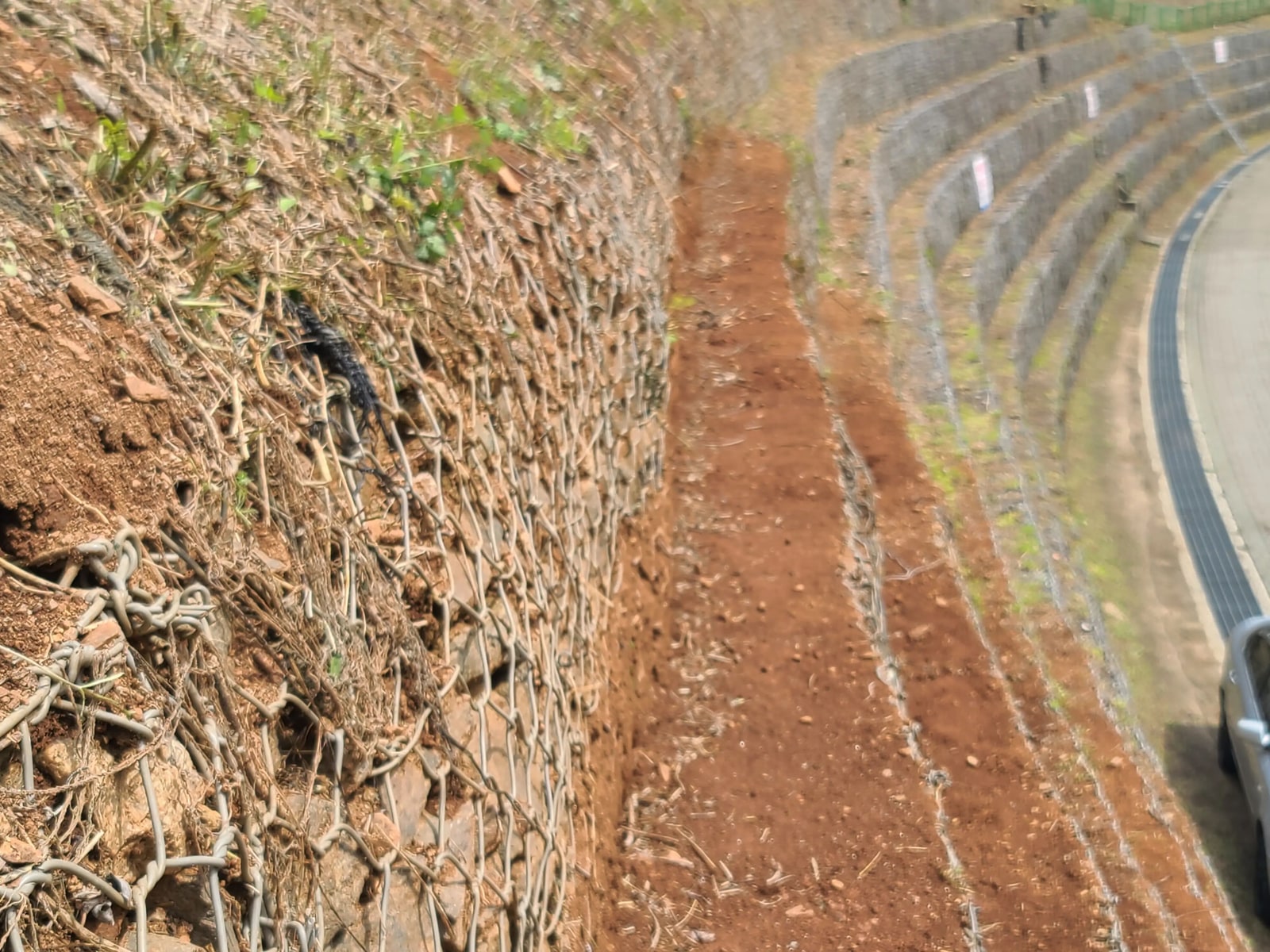

배면 사면에서는 장기 풍화와 우수 유입으로 미립분 토사가 흘러내려 상단 망태 틈새로 유입된 부위가 확인되었습니다. 배수시설 부문은 전면 콘크리트 배수로의 통수 상태를 점검하고 상단 안전난간의 충격 변형 여부까지 평가 항목에 포함시켰습니다. 준공도면 부재로 지반 침하의 누적량을 직접 비교할 수 없는 조건에서는 이전 점검의 평가 기준과 금회 GNSS 실측 변위의 연속성을 고려하여 부재별 등급을 매겼습니다.

배면 사면 안정화와 배수 대책을 포함한 유지관리 방안 제시

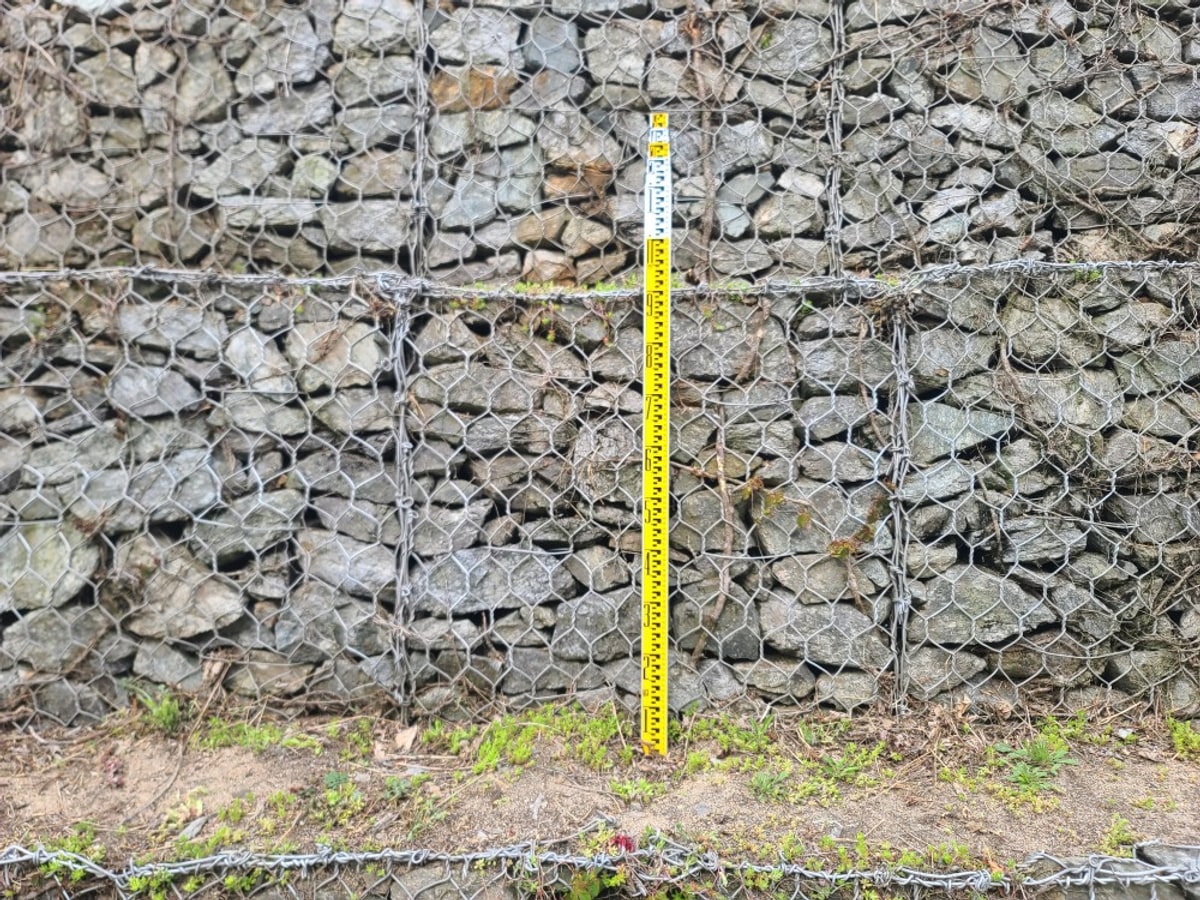

점검 결과 도출된 결함들은 개비온 옹벽의 구조적 안정성을 유지하기 위한 관리 방안으로 구체화했습니다. 옹벽 전면부에서 확인된 채움재 유실 개소는 규격에 맞는 깬돌을 보충하여 망태 내부를 다시 채우고 결속선을 보강하는 속채움 공정이 요구됩니다.

배면 절토사면에서 확인된 불안정한 암괴와 낙석 위험 요소는 인력으로 안전하게 긁어내어 제거하도록 조치 계획을 수립했습니다. 사면 토사가 망태 사이로 지속 유입되는 현상을 막기 위해 비탈면 식생 정리와 함께 상단 배면 종방향 배수시설 설치를 권고했습니다. 상단 사석 유입으로 찌그러진 안전 휀스는 이용자 추락 방지를 위해 신속히 교체 설치하도록 정리했습니다.

자주 묻는 질문

개비온 옹벽의 외관조사에서 중점적으로 살펴보는 결함은 무엇인가요?

철선 망태의 부식과 결속 와이어 단선 여부, 내부 채움재 유실, 전면부 배부름 및 단차 변형을 중점 확인합니다. 배면 절토사면의 토사 유출로 인해 옹벽에 편토압이 작용하는지 살피는 일도 동반됩니다.

개비온 옹벽 점검 시 드론 항공촬영을 병행하는 이유는 무엇인가요?

계단식 개비온 옹벽은 높이가 수 미터에서 10m에 달해 상단 단부나 급경사 배면 사면에 인력이 직접 접근하기 어렵습니다. 고해상도 드론을 투입하면 사각지대 없이 전면 단차와 상부 절토사면의 낙석, 유실 징후를 명확하게 관측할 수 있습니다.

점검 후 제시되는 주요 보수 조치에는 어떤 것들이 포함되나요?

채움재가 빠져나간 구간의 사석 속채움 및 와이어 결속 보강, 배면 위험 낙석 제거, 토사 유실 방지용 사면 안정화, 배수로 준설 및 파손된 상단 안전난간 교체가 주를 이룹니다.
