[경기 수원] OO지하차도 정밀안전점검

홈체크는 2025년 9월부터 11월까지 경기 수원 지역 지하차도의 정밀안전점검을 수행했습니다. 지붕이 있는 BOX구간과 U-TYPE 옹벽 구간을 대상으로 현장 조사와 콘크리트 시험을 진행했습니다. 걸어서 접근할 수 있는 벽체 하부부터 고소작업차가 필요한 천장까지, 부위의 높이와 위치에 따라 조사 방법을 달리했습니다.

지하차도 구조에 맞춘 점검 준비

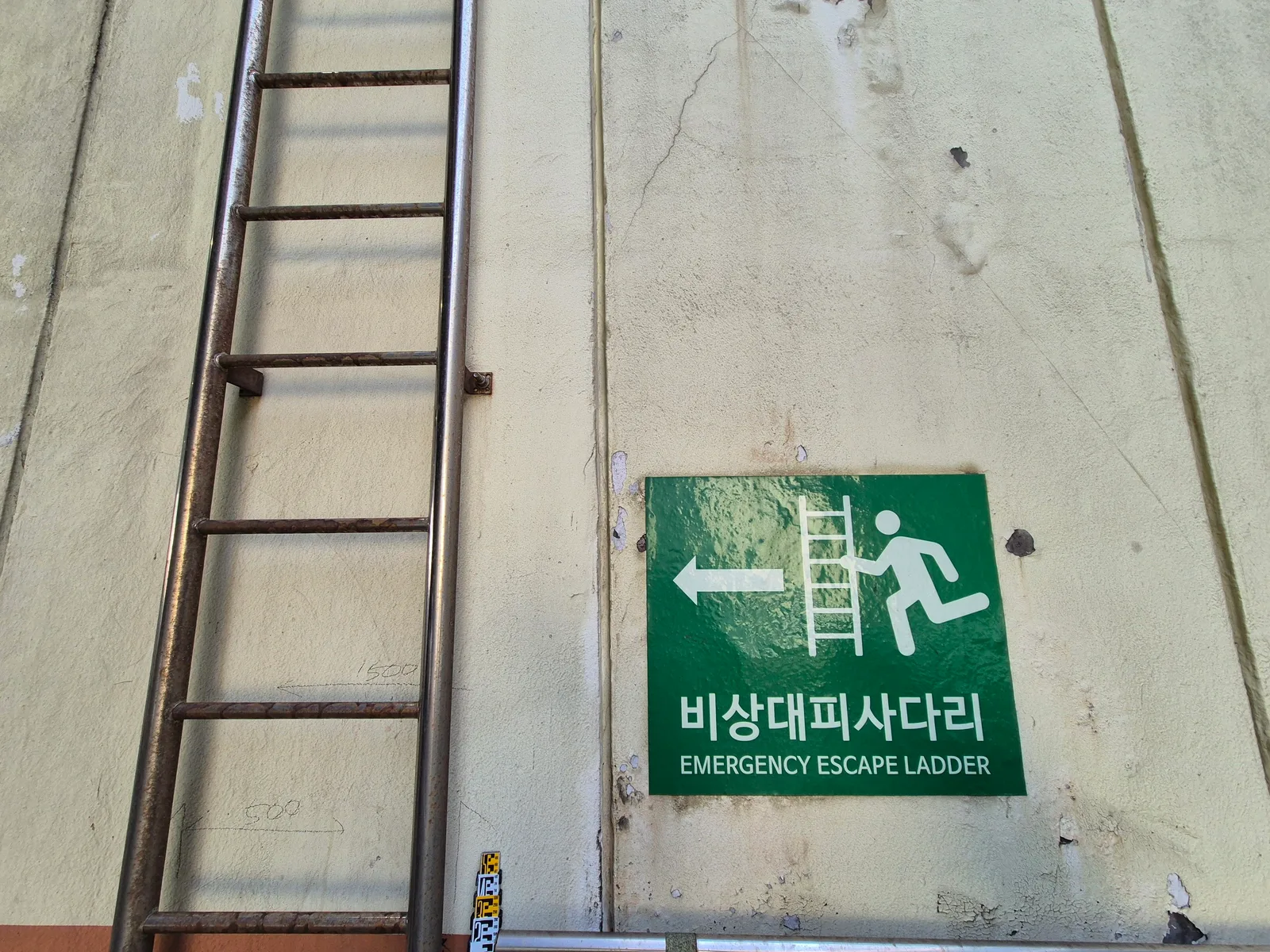

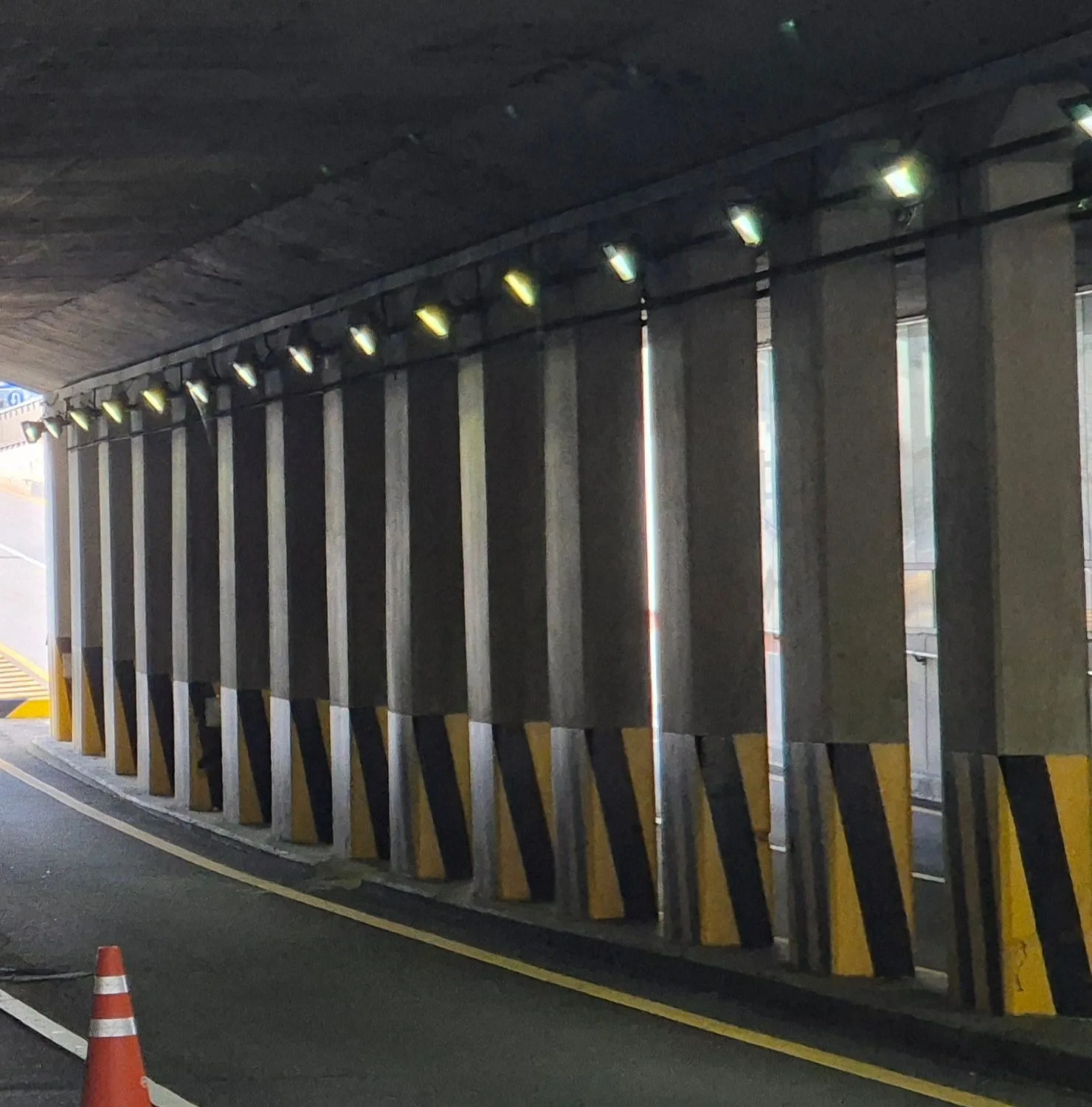

점검 대상은 지붕이 있는 BOX구간과 U-TYPE 옹벽 구간으로 나뉘었습니다. 같은 지하차도 안에서도 살펴볼 부재와 접근 조건이 달랐기에, 도면과 이전 점검 기록을 검토한 뒤 조사할 위치를 구분했습니다. 현장 이동 경로에 맞춰 인력과 장비도 배치할 수 있도록 준비했습니다.

도면과 현장을 대조한 조사 범위

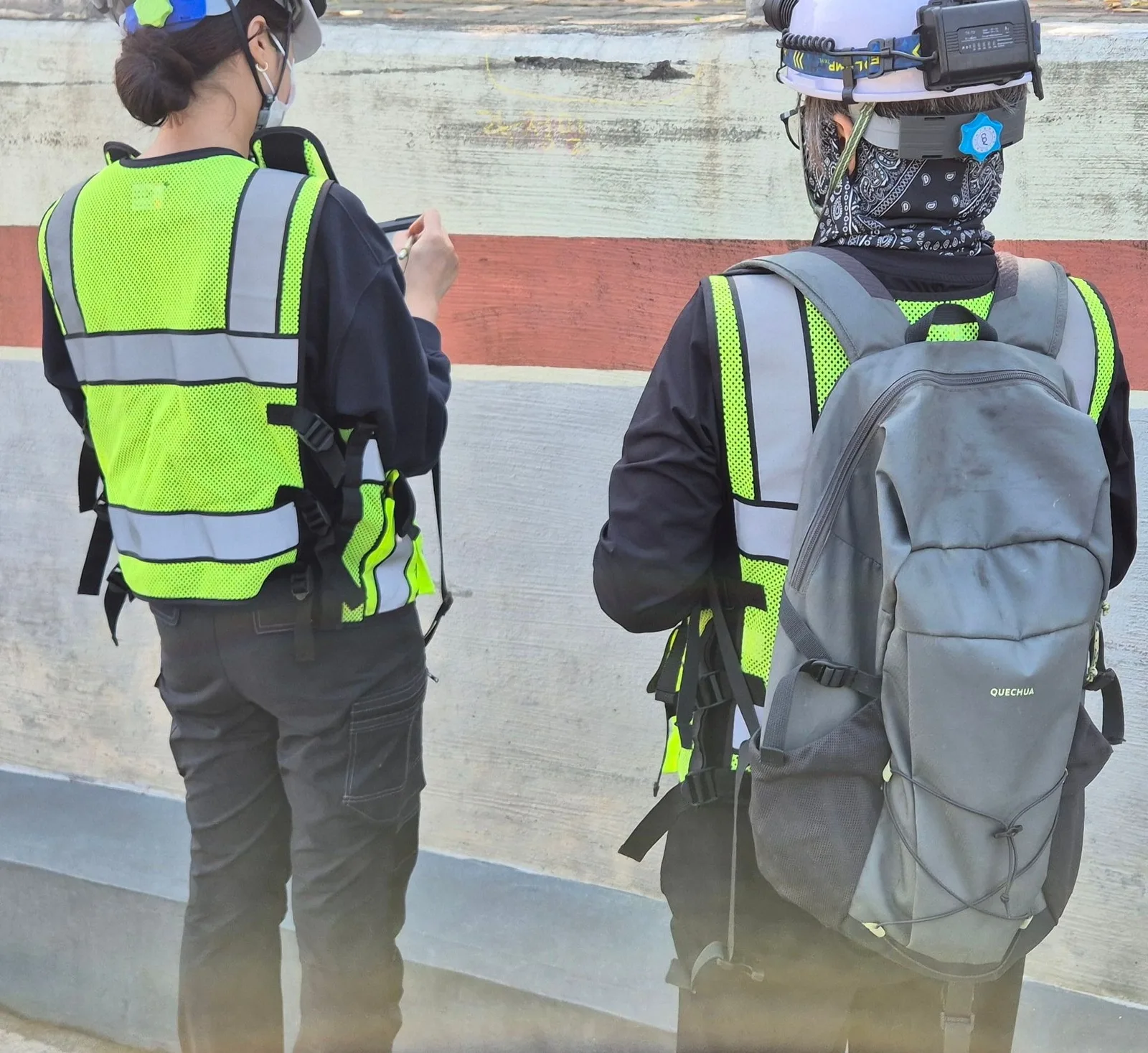

점검에 앞서 설계도서와 기존 점검 자료를 살펴봤습니다. 도면에서는 구조 형식과 부재의 위치를 확인하고, 이전 점검 자료에서는 과거에 조사한 내용을 검토했습니다. 이번 조사에는 BOX구간의 슬래브 하면과 벽체, U-TYPE 구간의 옹벽이 포함됐습니다. 차량이 지나는 포장면과 배수시설도 조사 범위에 들어갔습니다.

현장에 들어가기 전에는 이동 경로와 조사 방향, 인력과 장비의 배치를 확인했습니다. 높은 부위를 가까이 볼 수 있도록 고소작업차의 운용 계획도 세웠습니다. 이후 현장 조사와 내구성 시험을 실시하고 추가 조사를 진행했습니다. 사전조사에서 접근 조건을 확인한 뒤 본조사로 이어지는 순서였습니다.

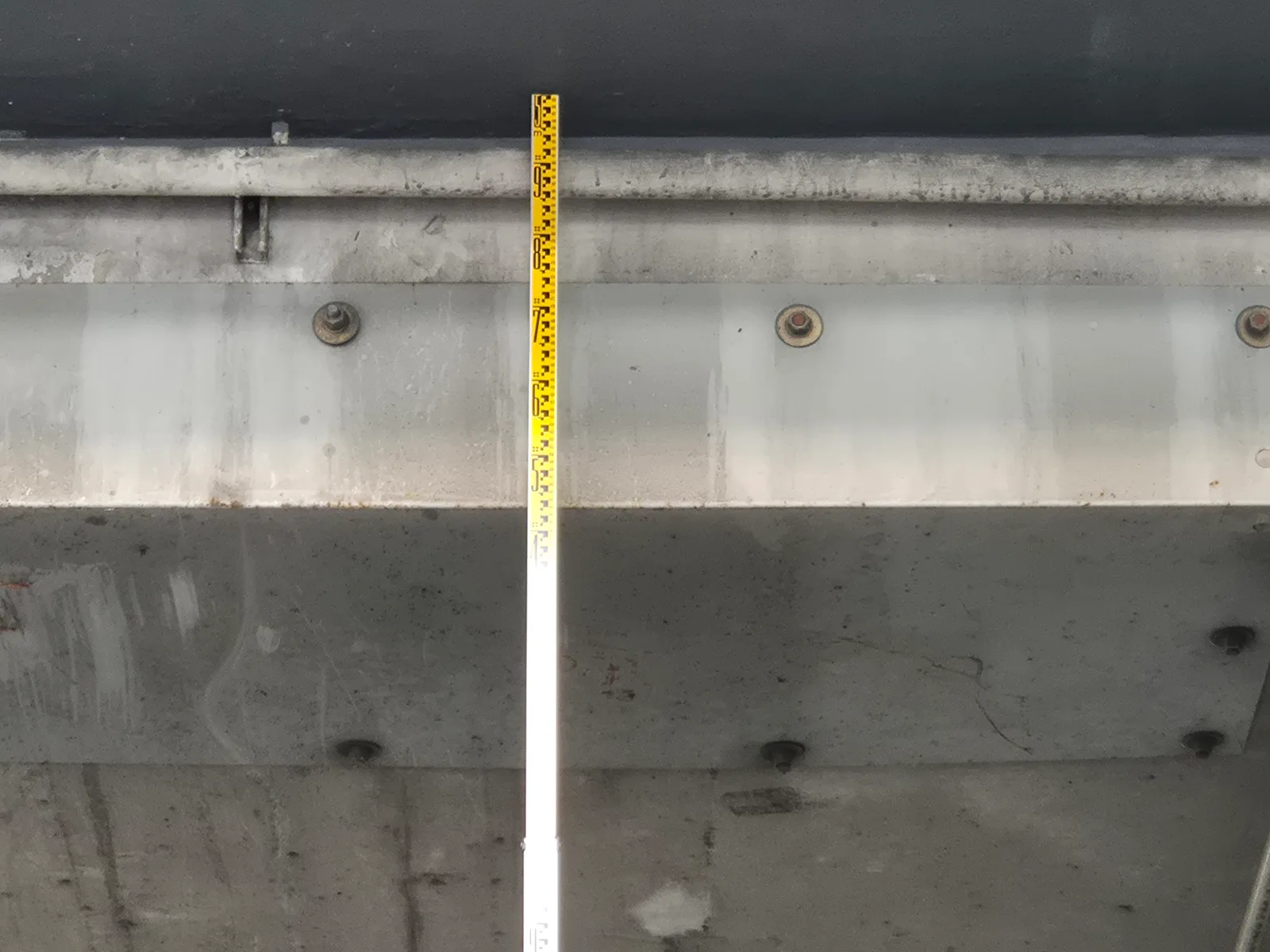

구조 형식과 지하차도 진행 방향을 기준으로 조사 위치를 세부 구분했습니다. 시설을 한꺼번에 묶지 않고 구간과 부재 단위로 쪼갠 뒤 거리측정기와 줄자로 현장 치수를 측정했습니다. 이 구분이 이어지는 균열 조사와 외관조사망도 작성의 뼈대가 됐습니다.

높이와 부위에 따라 달라진 현장 조사

이번 현장 조사는 콘크리트 구조 부재와 배수시설, 부대시설을 함께 대상으로 삼았습니다. 부위별로 가까이 접근할 수 있는 방법을 정하고, 눈으로 살피는 조사에 치수 측정과 타음조사를 병행했습니다.

벽체 하부는 보행으로, 천장은 고소작업차로

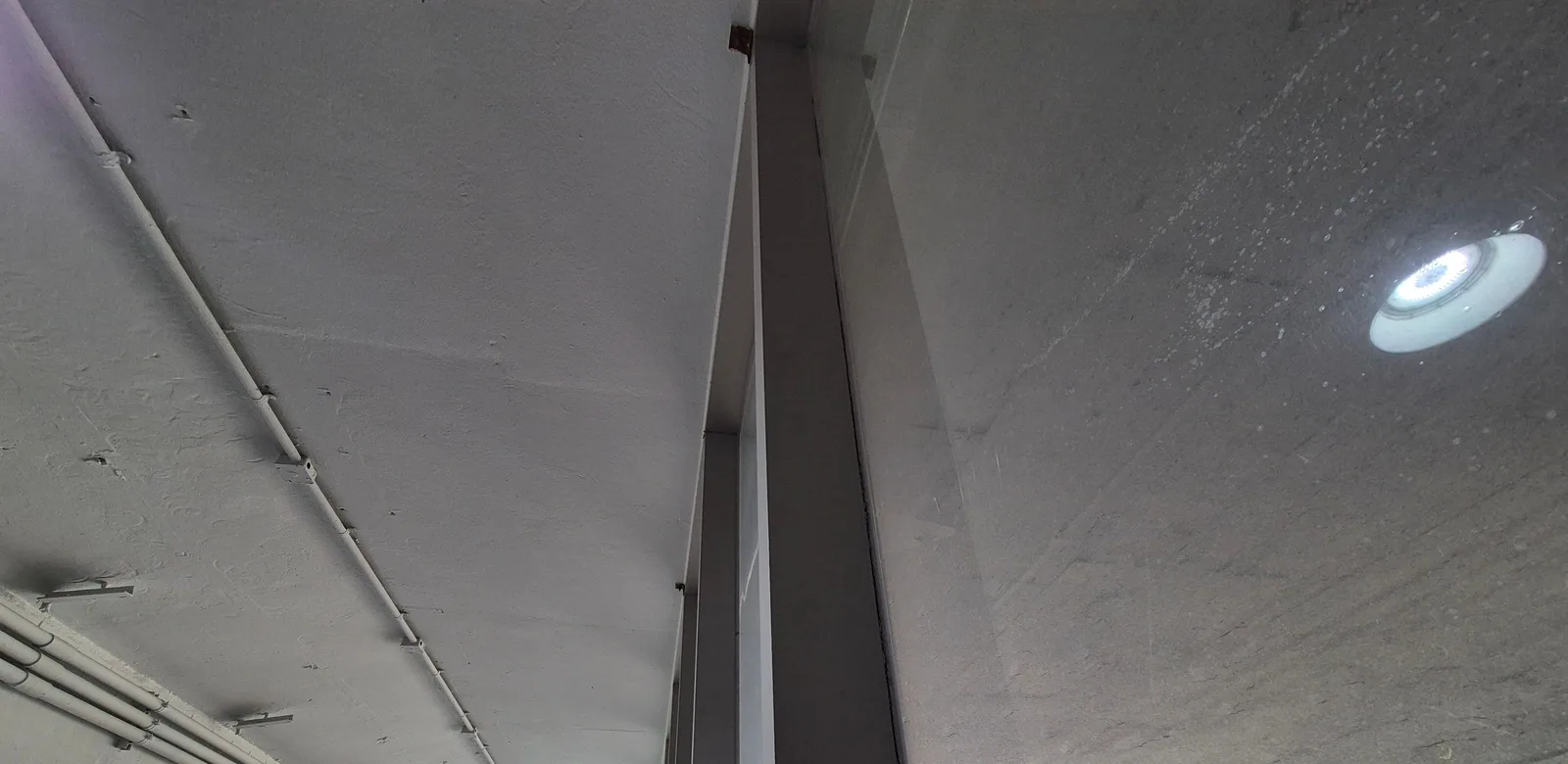

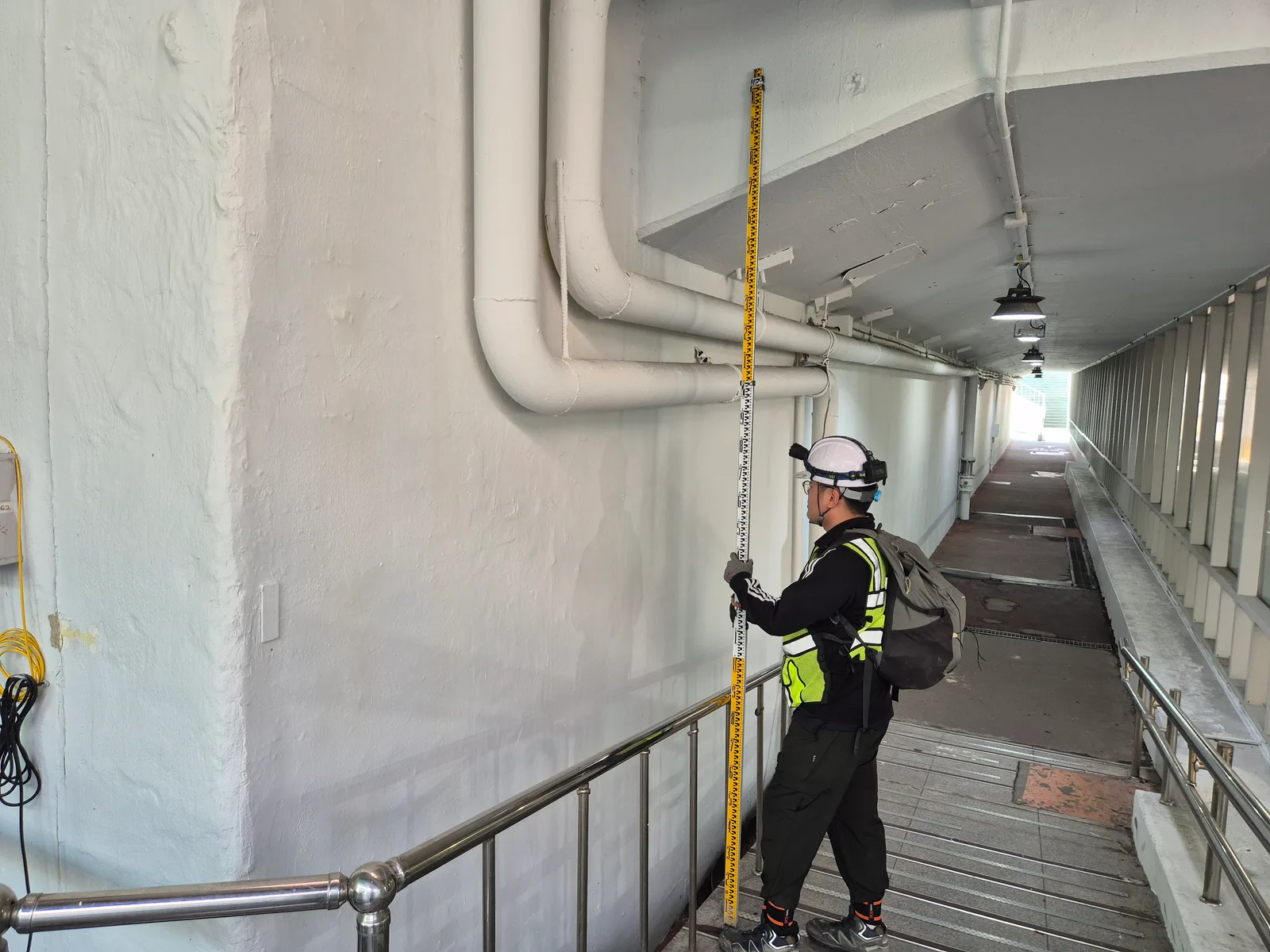

벽체 하부와 공동구, 포장면은 도보로 이동하며 가까이에서 조사했습니다. 천장과 벽체 상부, 어깨부처럼 높은 곳은 고소작업차로 접근했습니다. BOX구간의 어두운 부위를 살필 때는 손전등도 사용했습니다. 접근 장비를 달리하면서 각 부재의 표면과 접합부를 확인했습니다.

확인 항목은 구조 부재와 부대설비의 역할에 따라 각각 달랐습니다. 콘크리트 부위는 표면 균열을, 부재 이음부는 누수 자국과 접합 상태를 살폈고 배수로는 이물질 퇴적과 파손 여부를 확인했습니다. 조명기구와 소화전, CCTV 같은 부대시설의 정상 설치 여부도 점검 대상이었습니다. 부위별 접근 방식은 아래와 같습니다.

조사 부위	접근 방법	살펴본 항목
벽체 하부와 포장면	도보 근접 조사	균열, 표면 손상, 포장 상태
천장과 벽체 상부	고소작업차 접근	콘크리트 표면과 이음부 상태
배수시설과 부대시설	해당 시설별 현장 확인	배수로 상태와 시설 설치 상태

균열의 폭과 들뜸을 확인한 방법

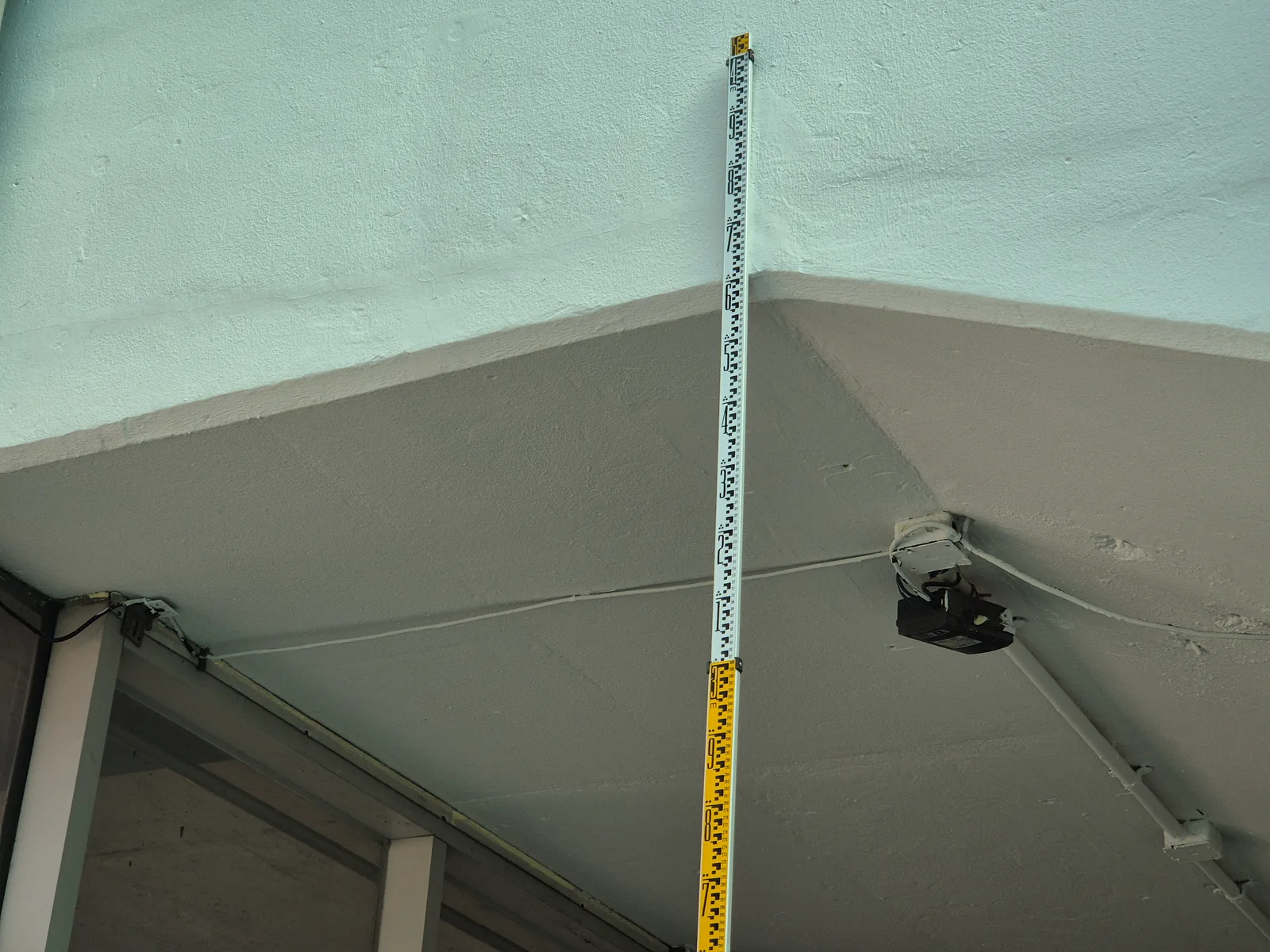

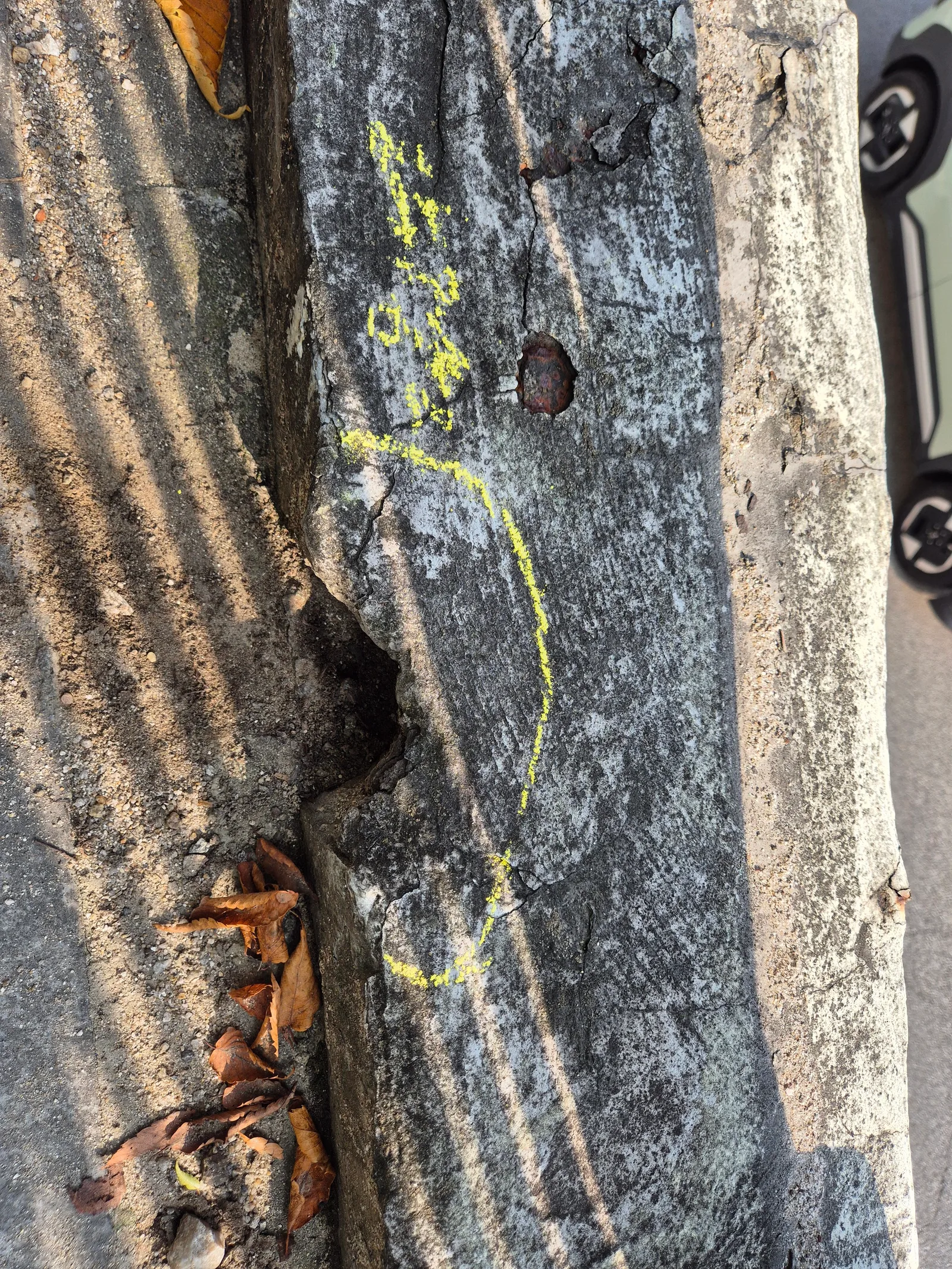

균열 조사는 단순 위치 파악을 넘어 폭과 길이, 진행 형태까지 기록했습니다. 균열경으로 틈새 폭을 살피고 줄자로 전체 길이를 쟀습니다. 주요 균열 부위는 시작점과 끝점, 폭 수치를 분필로 직접 남겨 사진으로 촬영했습니다. 이렇게 남긴 현장 기록은 결함의 위치와 형상을 파악하는 핵심 근거가 됩니다.

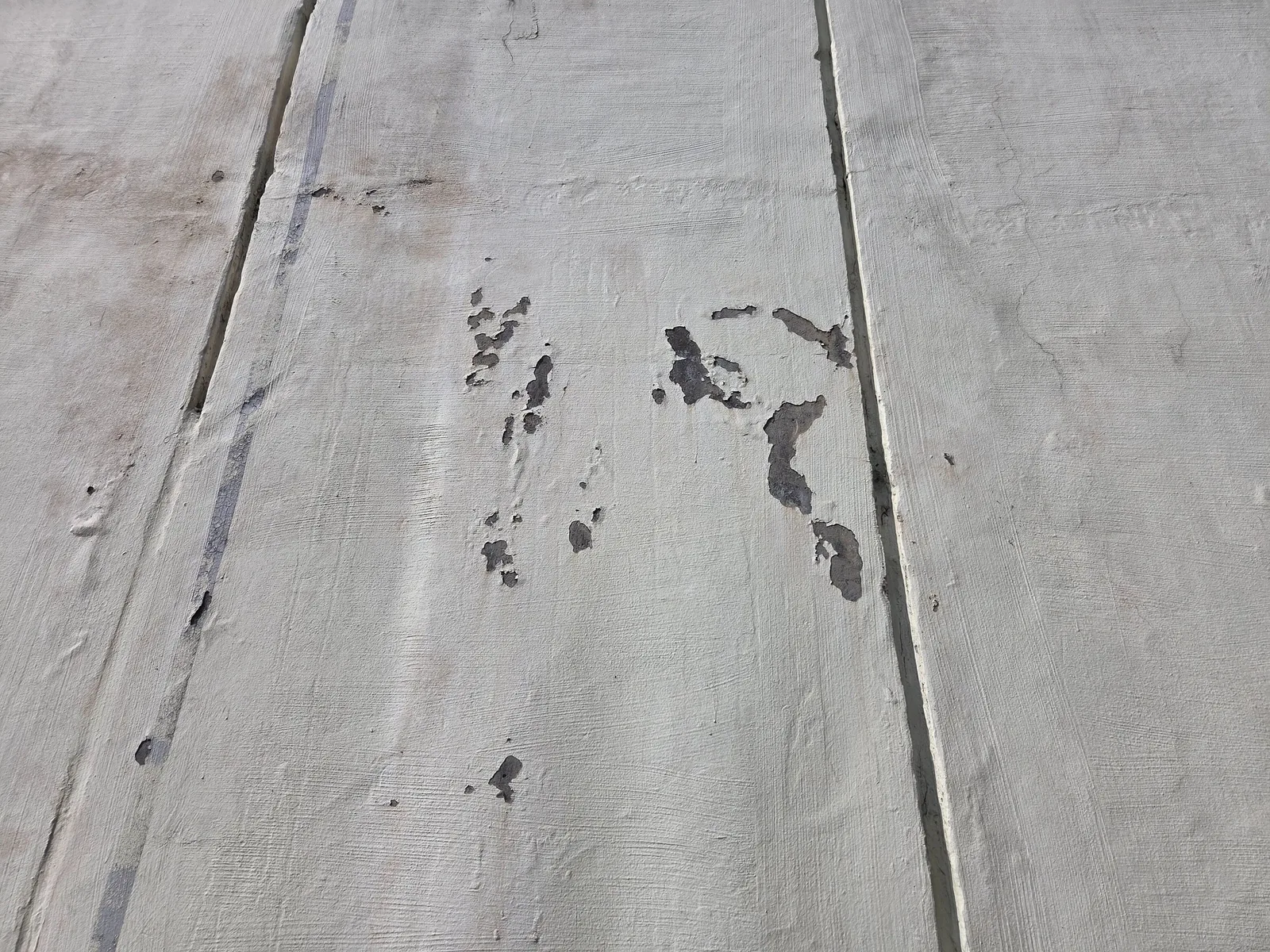

콘크리트가 들뜨거나 떨어질 가능성이 있는 부위에는 타음조사를 병행했습니다. 해머로 표면을 두드려 소리의 차이를 살피는 방법입니다. 콘크리트 단면과 기존 보수 부위도 조사 대상에 포함됐습니다. 눈으로 보는 외관조사에 타음조사를 더해 표면 상태를 확인한 것입니다.

콘크리트 시험에서 확인한 두 가지 항목

표면을 살피는 조사와 별도로 콘크리트의 반발경도와 탄산화 깊이를 측정했습니다. BOX구간과 U-TYPE 옹벽 구간의 측정 자료를 나누어 검토했으며, 각각의 시험은 다른 장비와 측정 절차로 진행했습니다.

반발경도시험은 표면을 다듬은 뒤 측정

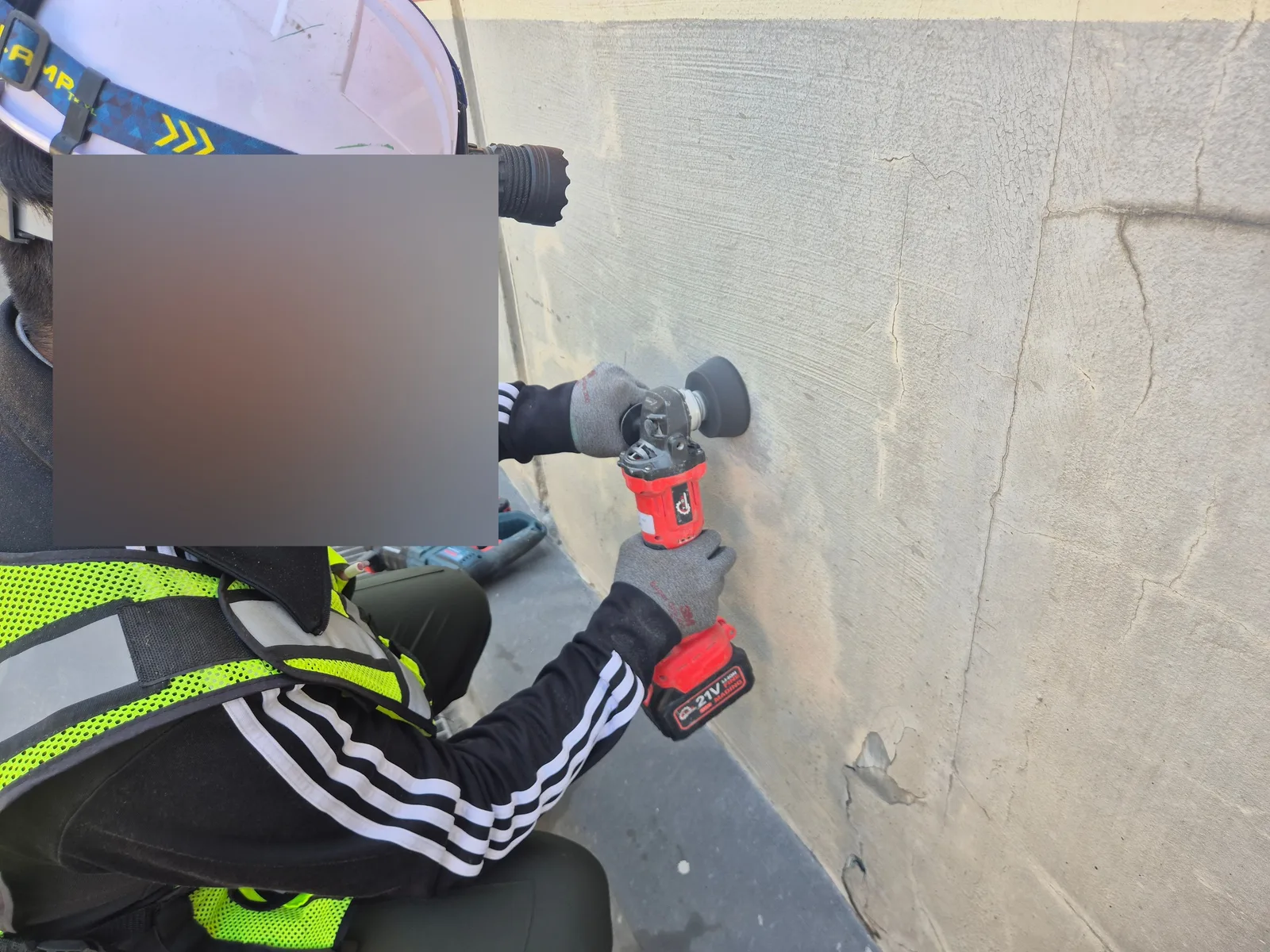

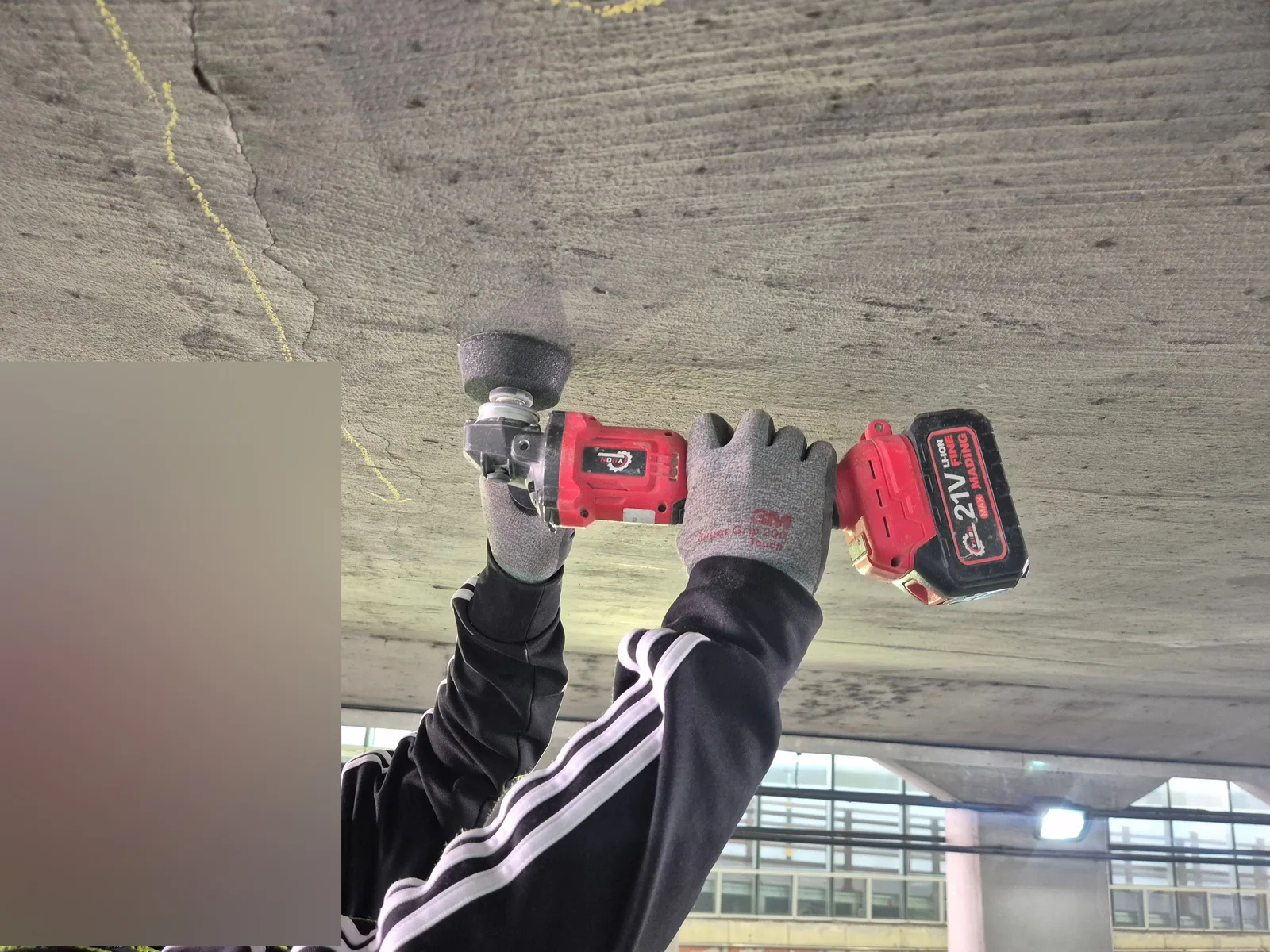

콘크리트 강도 추정에 필요한 반발경도시험은 슈미트 해머로 진행했습니다. 그라인더로 요철을 갈아낸 시험면에 타격 지점을 표시한 뒤 측정을 시작했습니다. 표면 정리부터 측정값 분석에 이르는 과정을 정해진 순서대로 밟아 나갔습니다.

1. 측정할 콘크리트 표면을 다듬고 타격 위치를 표시했습니다.
2. 표시한 여러 지점에서 반발경도를 측정했습니다.
3. 측정값을 검토하고 타격 방향과 콘크리트 상태에 따른 보정을 거쳐 강도를 추정했습니다.

반발경도시험은 타격 봉이 튕겨 나오는 반발도를 측정하는 방식입니다. 단일 지점의 수치에 의존하지 않고 여러 타격값을 모아 통계적으로 분석했습니다. 강도 추정식에는 타격 각도와 표면 건조 상태, 콘크리트 재령에 따른 보정값을 반영했습니다. 육안으로 확인한 표면 손상과 함께 구조물의 건전성을 판단하는 기본 자료입니다.

탄산화 깊이는 시약 반응으로 확인

탄산화 깊이 측정에는 해머드릴과 페놀프탈레인 용액을 사용했습니다. 콘크리트의 깊이에 따른 시약 반응을 살피고, 색이 변하는 지점을 기준으로 탄산화 깊이를 측정했습니다. 깊이를 재는 과정에는 캘리퍼스를 사용했습니다.

같은 콘크리트를 대상으로 했지만 반발경도시험과 탄산화 깊이 측정은 확인하는 항목이 달랐습니다. 전자는 타격 시 반발 정도를 이용해 강도를 추정하고, 후자는 시약의 색 반응으로 탄산화가 진행된 깊이를 확인했습니다. 이번 점검에서는 두 시험의 측정 자료를 구분해 검토했습니다. 시험 장비를 사용한 결과와 눈으로 확인한 표면 상태를 각각의 조사 항목에 맞춰 다뤘습니다.

조사 위치를 유지관리 자료로 연결

현장 조사를 마친 뒤에는 구조 부재별로 상태를 평가하고 유지관리 계획을 검토했습니다. 평가에는 이번 조사와 시험뿐 아니라 설계도서와 과거 점검 이력도 함께 활용했습니다. 조사한 위치를 찾아볼 수 있는 도면과 사진도 성과품에 포함했습니다.

부재별 상태평가와 외관조사망도

현장에서 조사한 위치와 크기, 형태는 외관조사망도에 표시했습니다. BOX구간과 U-TYPE 옹벽을 구별하고, 각 구간 안에서도 슬래브와 벽체 등 부재별로 조사 내용을 대응시켰습니다. 주요 균열의 현장 표시와 치수, 사진이 어느 부위의 기록인지 확인할 수 있도록 위치를 연결했습니다.

현장 외관조사와 콘크리트 시험값, 기존 설계도서와 과거 이력을 바탕으로 부재별 상태평가를 실시했습니다. 부재 단위의 조사 결과를 취합해 지하차도 전반의 상태를 검토했습니다. 보수 방안을 포함한 유지관리 계획을 제시했으나, 이번 과업 범위에 실제 보수공사 시공은 포함되지 않았습니다.

보고서 본문과 더불어 외관조사망도, 시험 성과표, 현장 사진첩을 최종 성과품으로 묶었습니다. 도면에는 조사 위치를, 성과표와 사진첩에는 실측 데이터와 현장 실황을 담았습니다.

자주 묻는 질문

천장처럼 높은 부위는 어떻게 조사했나요?

고소작업차를 이용해 천장과 벽체 상부에 가까이 접근했습니다. 도보 조사 구간과 접근 방법을 구분해 점검했습니다.

균열은 어떤 방법으로 측정했나요?

균열경과 줄자를 사용해 폭과 길이를 조사했습니다. 주요 균열은 시작점과 끝점, 폭을 현장에 표시하고 위치와 형태를 기록했습니다.

이번 용역에 보수공사도 포함됐나요?

이번 수행 범위는 정밀안전점검입니다. 현장 조사와 시험, 상태평가를 거쳐 유지관리와 보수 방안을 검토했으며, 보수공사 수행 실적은 아닙니다.
